WEGWIJS IN UW AUTO
DASHBOARDDe aanwezigheid en de plaats van de bedieningselementen, de instrumenten en de lampjes kunnen variëren afhankelijk van de verschillende
versies.1. Vaste uitstroomopeningen voor ontwaseming van de zijruiten 2. Verstelbare luchtstroomroosters 3. Bedieningshendel buitenverlichting
4. Instrumentenpaneel 5. Bedieningshendel ruitenwissers voor/achter en tripcomputer 6. Verstelbare luchtroosters boven 7. Display radio-
navigatiesysteem (voor bepaalde versies/markten) 8. Alarmknipperlichten 9. Frontairbag passagierszijde 10. Dashboardkastje 11. Verstelbare
uitstroomopeningen in het midden 12. Autoradio (voor bepaalde uitvoeringen/markten) 13. Bedieningsorganen voor verwarming/ventilatie/
klimaatregeling 14. Versnellingspook 15. "Alfa DNA"-systeem 16. Bedieningsknoppen: mistlichten voor/achter, Start&Stop-systeem (voor bepaalde
versies/markten), centrale portiervergrendeling, AFS zelfaanpassende lichten aan/uit (voor bepaalde versies/markten) 17. Contactslot 18. Frontairbag
bestuurderszijde 19. Cruise control-hendel (voor bepaalde uitvoeringen/markten) 20. Koplampverstelling (voor bepaalde versies/markten) en
knoppen voor toegang Setup menu.
fig. 1
A0K0074
3WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

INSTRUMENTENPANEELVERSIES MET MULTIFUNCTIONEEL DISPLAYA. Snelheidsmeter B. Multifunctioneel display C. Toerenteller D. Brandstofmeter met reservelampje E. Koelvloeistoftemperatuurmeter met
waarschuwingslampje oververhitting
Waarschuwingslampjes alleen aanwezig op dieseluitvoeringen. Bij dieseluitvoeringen bedraagt de maximale schaalwaarde 6000
t/min
BELANGRIJK De verlichting van het instrumentenpaneel kan per versie verschillen.
fig. 2
A0K1060
4
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

VERSIES MET HERCONFIGUREERBAAR MULTIFUNCTIONEEL DISPLAYA. Snelheidsmeter B. Herconfigureerbaar multifunctioneel display C. Toerenteller D. Brandstofmeter met reservelampje
E. Koelvloeistoftemperatuurmeter met waarschuwingslampje oververhitting
Waarschuwingslampjes alleen aanwezig op dieseluitvoeringen. Bij dieseluitvoeringen bedraagt de maximale schaalwaarde 6000
t/min
BELANGRIJK De verlichting van het instrumentenpaneel kan per versie verschillen.
fig. 3
A0K1061
5WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

SNELHEIDSMETERGeeft de snelheid van het voertuig weer.TOERENTELLERGeeft het motortoerental aan.BRANDSTOFMETERGeeft de hoeveelheid brandstof in de tank aan.
0 - tank leeg.
1 - tank vol
Het reservelampje gaat branden wanneer er nog circa8à10liter
brandstof in de tank is; tank in dat geval brandstof bij zodra dit
mogelijk is.KOELVLOEISTOFTEMPERATUURMETERDeze meter geeft de koelvloeistoftemperatuur aan. Het
waarschuwingslampje gaat branden wanneer de
koelvloeistoftemperatuur te hoog is; zet in dat geval onmiddellijk de
motor uit en raadpleeg het Alfa Romeo Servicenetwerk.LAMPJES OP INSTRUMENTENPANEELAlgemene waarschuwingen
Behalve het branden van de controlelampjes, verschijnt er een
specifieke melding en/of klinkt er een geluidssignaal.
Deze meldingen zijn korte waarschuwingen en mogen door hun
beknopt karakter niet worden beschouwd als volledig en/of een
alternatief voor de informatie die is opgenomen in het Instructieboek.
Het is daarom raadzaam het instructieboek altijd aandachtig te lezen.
Zie de informatie in dit hoofdstuk in de gevallen dat een storing wordt
gemeld.
Remvloeistofniveau te laag
(rood)
Door de contactsleutel in de stand MAR te draaien, gaat het lampje op
het instrumentenpaneel branden. Enkele seconden na het starten van
de motor moet dit lampje doven.
Het lampje (of symbool op de display) gaat branden wanneer het
remvloeistofniveau in het reservoir zich onder het minimumpeil
bevindt, bijvoorbeeld door een lek in het remcircuit.
De display toont een speciale melding.Aangetrokken handrem (rood)Door de contactsleutel in de stand MAR te draaien, gaat het lampje op
het instrumentenpaneel branden. Enkele seconden na het starten van
de motor moet dit lampje doven.
Het lampje (of symbool op de display) gaat branden wanneer de
handrem wordt ingeschakeld. Als de auto in beweging is, wordt ook
een geluidssignaal voortgebracht.
BELANGRIJK Controleer of de handrem toevallig is ingeschakeld als
het lampje tijdens het rijden gaat branden.
6
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Storing EBD
Wanneer bij draaiende motor de lampjes
(rood),
(amber)
gelijktijdig branden, dan is er een storing in het EBD-systeem of is het
systeem niet beschikbaar. In dergelijke gevallen kunnen de
achterwielen bij hard remmen vroegtijdig blokkeren waardoor de auto
kan beginnen slippen.
Rijd zeer voorzichtig naar het dichtstbijzijnde Alfa Romeo
Servicenetwerk om het systeem onmiddellijk te laten controleren.
De display toont een speciale melding.
STORING ABS (geel)
Door de contactsleutel in de stand MAR te draaien, gaat het lampje op
het instrumentenpaneel branden. Enkele seconden na het starten van
de motor moet dit lampje doven.
Het lampje (of symbool op de display) gaat branden wanneer er een
storing in het systeem is. In dergelijke gevallen blijft het remsysteem
normaal werken, maar met uitsluiting van het ABS systeem.
Rijd voorzichtig veder en laat het systeem onmiddellijk door het
dichtstbijzijnde Alfa Romeo Servicenetwerk controleren.
De display toont een speciale melding.
Remblokslijtage (geel)(voor bepaalde versies/markten)
Het lampje (of symbool op de display) gaat branden wanneer de
remblokken voor en achter versleten zijn. Laat ze in dat geval zo snel
mogelijk vervangen.
De display toont een speciale melding.Storing airbag (rood)
Door de contactsleutel in de stand MAR te draaien, gaat het lampje op
het instrumentenpaneel branden. Enkele seconden na het starten van
de motor moet dit lampje doven.
Het lampje blijft vast branden als er een storing in het airbagsysteem
aanwezig is.
De display toont een speciale melding.
Als de contactsleutel naar MAR wordt gedraaid en het
lampje
gaat niet branden of blijft branden tijdens
het rijden (en er verschijnt een melding op de display),
dan is er mogelijk een storing in de veiligheidssystemen; in dat
geval kunnen de airbags of gordelspanners niet geactiveerd
worden bij een ongeval of, in een zeer beperkt aantal gevallen,
op verkeerde wijze geactiveerd worden. Laat het systeem
controleren door het Alfa Romeo Servicenetwerk alvorens verder
te rijden.
7WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

De storing van het
waarschuwingslampje wordt
aangegeven door het knipperen, gedurende meer dan
de normale 4 seconden, van het waarschuwingslampje
airbag passagier voor uitgeschakeld
. Ook zorgt het
airbagsysteem voor de automatische uitschakeling van de
airbags aan passagierszijde (frontairbag en zijairbags voor
bepaalde versies/markten). In dat geval kan het lampje
mogelijk geen storingen in de veiligheidssystemen aangeven.
Laat het systeem controleren door het Alfa Romeo
Servicenetwerk alvorens verder te rijden.
Passagiersairbag/zijairbag
uitgeschakeld (geel)
Het lampje
gaat branden wanneer de frontairbag en de zijairbag
aan passagierszijde worden uitgeschakeld.
Wanneer bij ingeschakelde frontairbag aan passagierszijde de
contactsleutel in de stand MAR wordt gedraaid, gaat het lampje
eerst enkele seconden continu branden en vervolgens enkele
seconden knipperen. Hierna zou het lampje moeten doven.
Wanneer het lampje
defect is, gaat het lampje
branden. Ook zorgt het airbagsysteem voor de
automatische uitschakeling van de airbags aan
passagierszijde (frontairbag en passagiersairbag, voor bepaalde
versies/markten). Laat het systeem controleren door het Alfa
Romeo Servicenetwerk alvorens verder te rijden.
Veiligheidsgordels niet
vastgemaakt (rood)(voor bepaalde versies/markten)
Het lampje gaat continu branden wanneer bij stilstaande auto de
veiligheidsgordel aan bestuurderszijde niet is omgelegd.
Wanneer met de auto wordt gereden met niet goed omgelegde
veiligheidsgordels, dan gaat het lampje knipperen en klinkt er een
geluidssignaal.
Raadpleeg het Alfa Romeo Servicenetwerk om het geluidssignaal van
het SBR-systeem (Seat Belt Reminder) permanent te laten uitschakelen.
Het systeem kan weer worden ingeschakeld in het Setup-menu.Laadstroom accu onvoldoende
(rood)(voor bepaalde versies/markten)
Wanneer de contactsleutel in de stand MAR wordt gedraaid, gaat het
lampje branden. Het moet doven nadat de motor is gestart (als de
motor stationair draait, is het normaal dat het lampje iets later dooft).
Raadpleeg het Alfa Romeo Servicenetwerk als het lampje (of het
symbool op de display) continu of knipperend gaat branden.
8
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Storing dual pinion
stuurbekrachtiging (rood)(voor bepaalde versies/markten)
Wanneer de contactsleutel in de stand MAR wordt gedraaid, gaat dit
lampje branden. Het moet doven kort nadat de motor is gestart.
Als het lampje (of het symbool op de display) blijft/blijven branden,
zou de elektrische stuurbekrachtiging niet meer kunnen werken
waardoor aanzienlijk meer inspanning nodig is om de auto te
besturen. Het sturen blijft echter wel mogelijk.
Raapleeg in zo'n geval het Alfa Romeo Servicenetwerk.
De display toont een speciale melding.
BELANGRIJK Als de accu werd losgekoppeld moet de
stuurbekrachtiging worden geïnitialiseerd. Het lampje gaat branden
om dit aan te geven. Ga hiervoor als volgt te werk: draai het stuurwiel
van het ene uiteinde naar het andere terwijl op een rechtlijnig traject
van ongeveer honderd meter wordt gereden.CONTINU BRANDEND:
Motoroliedruk te laag (rood)
KNIPPEREND: Motorolie verslechterd
(voor bepaalde versies/markten - rood)
Wanneer de contactsleutel naar MAR wordt gedraaid, gaat het lampje
branden maar moet het doven zodra de motor is gestart.1. Onvoldoende motoroliedruk
Het lampje gaat continu branden en (voor bepaalde versies/markten)
verschijnt een melding op de display wanneer het systeem een
onvoldoende motoroliedruk waarneemt.
Wanneer het
lampje tijdens het rijden gaat
branden (bij sommige versies verschijnt ook een melding
op de display), zet dan de motor onmiddellijk af en neem
contact op met het Alfa Romeo Servicenetwerk.
2. Motorolie verslechterd
(voor bepaalde versies/markten)
Het lampje knippert en er verschijnt een melding op de display (voor
bepaalde versies/markten).
Afhankelijk van de versie kan het lampje kan op verschillende
manieren knipperen:
❒elke twee uur 1 minuut;
❒cycli van 3 minuten met intervallen van 5 seconden waarin het
lampje niet brandt totdat de olie wordt ververst.
Na de eerste melding zal, bij elke start van de motor, het lampje
blijven knipperen zoals voorheen beschreven totdat de olie wordt
ververst. Op de display verschijnt een speciale melding (voor bepaalde
versies/markten) en gaat het betreffende lampje branden. Het
knipperen van het lampje moet niet als een storing worden
beschouwd, maar wil de bestuurder erop wijzen dat de motorolie moet
worden ververst na een normaal gebruik van de auto. Vergeet niet
dat verslechtering van de motorolie wordt versneld door:
❒overwegend stadsgebruik van de auto, waardoor het DPF-
regeneratieproces vaker moet worden uitgevoerd;
9WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

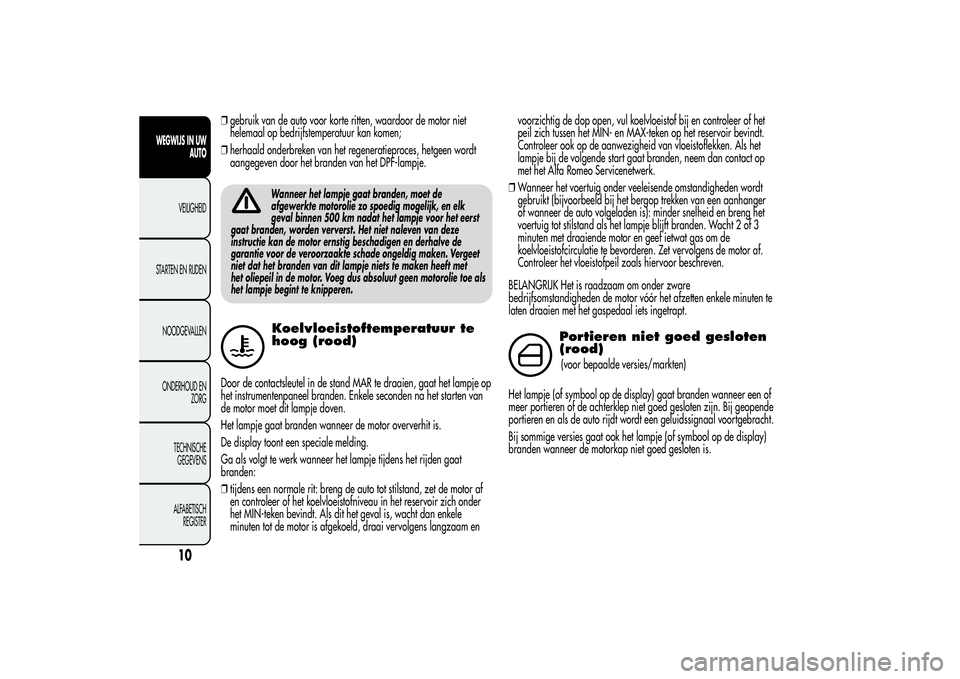

❒gebruik van de auto voor korte ritten, waardoor de motor niet
helemaal op bedrijfstemperatuur kan komen;
❒herhaald onderbreken van het regeneratieproces, hetgeen wordt
aangegeven door het branden van het DPF-lampje.
Wanneer het lampje gaat branden, moet de
afgewerkte motorolie zo spoedig mogelijk, en elk
geval binnen 500 km nadat het lampje voor het eerst
gaat branden, worden ververst. Het niet naleven van deze
instructie kan de motor ernstig beschadigen en derhalve de
garantie voor de veroorzaakte schade ongeldig maken. Vergeet
niet dat het branden van dit lampje niets te maken heeft met
het oliepeil in de motor. Voeg dus absoluut geen motorolie toe als
het lampje begint te knipperen.Koelvloeistoftemperatuur te
hoog (rood)
Door de contactsleutel in de stand MAR te draaien, gaat het lampje op
het instrumentenpaneel branden. Enkele seconden na het starten van
de motor moet dit lampje doven.
Het lampje gaat branden wanneer de motor oververhit is.
De display toont een speciale melding.
Ga als volgt te werk wanneer het lampje tijdens het rijden gaat
branden:
❒tijdens een normale rit: breng de auto tot stilstand, zet de motor af
en controleer of het koelvloeistofniveau in het reservoir zich onder
het MIN-teken bevindt. Als dit het geval is, wacht dan enkele
minuten tot de motor is afgekoeld, draai vervolgens langzaam envoorzichtig de dop open, vul koelvloeistof bij en controleer of het
peil zich tussen het MIN- en MAX-teken op het reservoir bevindt.
Controleer ook op de aanwezigheid van vloeistoflekken. Als het
lampje bij de volgende start gaat branden, neem dan contact op
met het Alfa Romeo Servicenetwerk.
❒Wanneer het voertuig onder veeleisende omstandigheden wordt
gebruikt (bijvoorbeeld bij het bergop trekken van een aanhanger
of wanneer de auto volgeladen is): minder snelheid en breng het
voertuig tot stilstand als het lampje blijft branden. Wacht 2 of 3
minuten met draaiende motor en geef ietwat gas om de
koelvloeistofcirculatie te bevorderen. Zet vervolgens de motor af.
Controleer het vloeistofpeil zoals hiervoor beschreven.
BELANGRIJK Het is raadzaam om onder zware
bedrijfsomstandigheden de motor vóór het afzetten enkele minuten te
laten draaien met het gaspedaal iets ingetrapt.
Portieren niet goed gesloten
(rood)(voor bepaalde versies/markten)
Het lampje (of symbool op de display) gaat branden wanneer een of
meer portieren of de achterklep niet goed gesloten zijn. Bij geopende
portieren en als de auto rijdt wordt een geluidssignaal voortgebracht.
Bij sommige versies gaat ook het lampje (of symbool op de display)
branden wanneer de motorkap niet goed gesloten is.
10
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
