Page 177 of 288
DASHBOARDKASTVERLICHTINGGa als volgt te werk om de lamp te vervangen:
❒open het dashboardkastje en verwijder het lampje A fig. 156;
❒open het deksel B en vervang de lamp;
❒dek het lampenglas af met de beschermkap B;
❒monteer het plafondlampje A door eerst het lampje aan een zijde
correct te monteren en vervolgens de andere zijde ervan aan te
drukken, zodat het hoorbaar vastklikt.
INSTAPVERLICHTING(voor bepaalde versies/markten)
Raapleeg het Alfa Romeo Servicenetwerk om deze lampen te laten
vervangen.
fig. 156
A0K0172
173WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 178 of 288

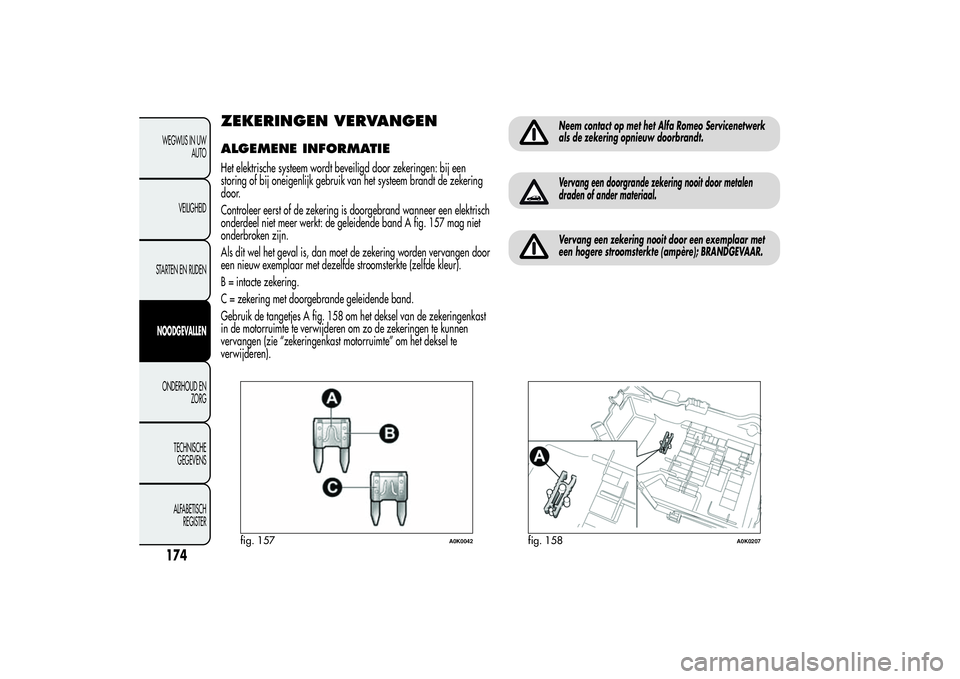

ZEKERINGEN VERVANGENALGEMENE INFORMATIEHet elektrische systeem wordt beveiligd door zekeringen: bij een
storing of bij oneigenlijk gebruik van het systeem brandt de zekering
door.
Controleer eerst of de zekering is doorgebrand wanneer een elektrisch
onderdeel niet meer werkt: de geleidende band A fig. 157 mag niet
onderbroken zijn.
Als dit wel het geval is, dan moet de zekering worden vervangen door
een nieuw exemplaar met dezelfde stroomsterkte (zelfde kleur).
B = intacte zekering.
C = zekering met doorgebrande geleidende band.
Gebruik de tangetjes A fig. 158 om het deksel van de zekeringenkast
in de motorruimte te verwijderen om zo de zekeringen te kunnen
vervangen (zie “zekeringenkast motorruimte” om het deksel te
verwijderen).
Neem contact op met het Alfa Romeo Servicenetwerk
als de zekering opnieuw doorbrandt.Vervang een doorgrande zekering nooit door metalen
draden of ander materiaal.Vervang een zekering nooit door een exemplaar met
een hogere stroomsterkte (ampère); BRANDGEVAAR.
fig. 157
A0K0042
fig. 158
A0K0207
174WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 179 of 288
Als een hoofdzekering (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) doorbrandt, neem dan contact op met het
Alfa Romeo Servicenetwerk.Alvorens een zekering te vervangen, moet men
controleren of de contactsleutel uit het slot is genomen
en of alle stroomverbruikers uit staan en/of zijn
uitgeschakeld.
Als een hoofdzekering voor veiligheidsinrichtingen
(airbagsysteem, remsysteem), motorsystemen
(motorsysteem, transmissiesysteem) of stuurinrichting
doorbrandt, neem dan contact op met het Alfa Romeo
Servicenetwerk.
175WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 180 of 288
TOEGANG TOT DE ZEKERINGENDe zekeringen van het voertuig zijn in drie zekeringenkasten
opgenomen; deze regeleenheden bevinden zich in de motorruimte, het
dashboard en in de bagageruimte.
Zekeringenkast in de motorruimte
Deze zekeringenkast bevindt zich naast de accu fig. 160: voor
toegang tot de zekeringen, verwijder de bouten A fig. 159 en het
deksel B.
Op het deksel zijn de identificatienummers van de elektrische
onderdelen die met de zekeringen overeenkomen aangegeven.
Hermonteer het deksel B op de zekeringenkast na de zekering te
hebben vervangen.
Als de motorruimte moet worden schoongewassen,
voorkom dan dat de waterstraal van de spuit rechtstreeks
op de zekeringenkast in de motorruimte of op de motoren
van de ruitenwissers worden gericht.
fig. 159
A0K0174
fig. 160
A0K0231
176WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 181 of 288
Zekeringenkast in het dashboard
Steek een hand in de behuizing A fig. 162 en breng klep B naar
beneden om bij de zekeringen te kunnen komen fig. 161.
fig. 161
A0K0206
fig. 162
A0K0244
177WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 182 of 288

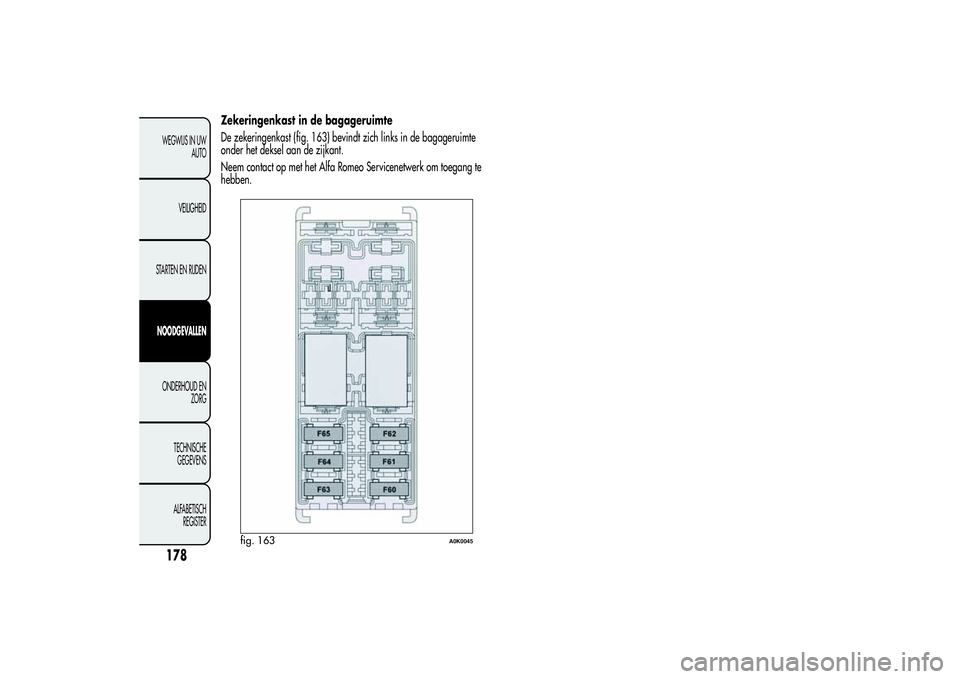

Zekeringenkast in de bagageruimte
De zekeringenkast (fig. 163) bevindt zich links in de bagageruimte
onder het deksel aan de zijkant.
Neem contact op met het Alfa Romeo Servicenetwerk om toegang te
hebben.
fig. 163
A0K0045
178WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 183 of 288
ZEKERINGENKAST IN MOTORRUIMTEfig. 160STROOMVERBRUIKERZEKERING AMPÈRE
KoplampsproeierpompF09 30
ClaxonF10 15
AircocompressorF19 7,5
AchterruitverwarmingF20 30
BrandstofpompF21 15
Brandstofpomp (1750 Turbo Benzine versie) F21 20
Aansteker/stopcontactF85 15
12V-stopcontactF86 15
IBS Sensor laadtoestand accu voor Start&Stop systeem F87 5
Ontwaseming buitenspiegelsF88 7,5
179WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 184 of 288
ZEKERINGENKAST
INSTRUMENTENPANEELfig. 162STROOMVERBRUIKERZEKERING AMPÈRE
Rechter grootlichtF91 7,5
Linker grootlichtF90 7,5
Rechter dimlicht (versies met halogeen koplampen) F12 7,5
Linker dimlicht (versies met halogeen koplampen) F13 7,5
Rechter dimlicht (versies met Bi-Xenon koplampen) F12 15
Linker dimlicht (versies met Bi-Xenon koplampen) F13 15
Rechter mistlichtF93 7,5
Linker mistlichtF92 7,5
Bagageruimteverlichting/Zonneklepverlichting//Dashboardkastverlichting/Plafondlichten voor
en achter/Display radio-navigatiesysteemF32 10
Diverse voorzieningenF31 5
Elektrische ruitbediening (linksachter) F33 20
Elektrische ruitbediening (rechtsachter) F34 20
+30F36 10
Diverse voorzieningenF37 7,5
Centrale portiervergrendelingF38 20
Body ComputerF42 5
Tweeweg-ruitensproeierpompF43 20
Elektrische ruitbediening bestuurderszijde F47 20
