CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente
il quadro strumenti.
63
19-9-2013 15:0 Pagina 63
-INCOMPLETA CHIUSURA PORTE .... 87
-USURA PASTIGLIE FRENO ............... 88
- AVARIA SISTEMA ALFA ROMEO
CODE ................................................. 88
- RISERVA COMBUSTIBILE/LIMITATA
AUTONOMIA ...................................... 88
- AVARIA SENSORE RISERVA
COMBUSTIBILE/LIMITATA
AUTONOMIA ...................................... 88
- CRUISE CONTROL .......................... 89
- DISAPPANNAMENTO/
SBRINAMENTO SPECCHI
RETROVISORI ESTERNI ..................... 89
- AVARIA LUCI ESTERNE ................... 90
- SERVICE (MANUTENZIONE
PROGRAMMATA) ............................... 90
- AVARIA GENERICA .......................... 91
- BLOCCO COMBUSTIBILE ............... 92
- BAGAGLIAIO APERTO ..................... 92
- POSSIBILE PRESENZA GHIACCIO
SU STRADA ....................................... 92
- AVARIA LUCI STOP .......................... 92
- AVARIA SENSORI PARCHEGGIO ..... 92
- VISUALIZZAZIONE SELEZIONE
MODALITA' DI GUIDA (Sistema Alfa
D.N.A.) ............................................... 93
QUADRO E STRUMENTI DI
BORDO........................................... 64
MENU DI SETUP............................. 67
VOCI MENU .................................... 68
TRIP COMPUTER ........................... 73
SPIE E MESSAGGI.......................... 76- LIQUIDO FRENI INSUFFICIENTE /
FRENO A MANO INSERITO ................ 76
- AVARIA EBD .................................... 77
- AVARIA AIR BAG .............................. 77
- CINTURE DI SICUREZZA NON
ALLACCIATE ...................................... 77
- AVARIA ABS ..................................... 78
- AIR BAG LATO PASSEGGERO
DISINSERITO ..................................... 79
- AVARIA SISTEMA EOBD/
- SISTEMA T.P.M.S. ............................ 81
- SISTEMA CONTROLLO
ELETTRONICO DELLA STABILITÀ
ESC .................................................... 82
- SPIA FUNZIONE ASR DISATTIVATA . 82
- LUCI DI POSIZIONE E
ANABBAGLIANTI ............................... 83
- FOLLOW ME HOME ........................ 83
- INDICATORE DI DIREZIONE
SINISTRO ........................................... 84
- INDICATORE DI DIREZIONE
DESTRO ............................................. 84
- LUCI ABBAGLIANTI ......................... 84
- INSUFFICIENTE PRESSIONE OLIO
MOTORE ............................................ 85
-OLIO MOTORE DEGRADATO ........... 85
- ECCESSIVA TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE ............................................ 86
- AVARIA ALTERNATORE ................... 87
- AVARIA CAMBIO .............................. 87INIEZIONE
........................................ 80

QUADRO E STRUMENTI DI BORDO
.
Visualizzazione con unità metricheA. Indicatore temperatura liquido raffreddamento motore – B. Ora – C. Contagiri – D. Indicatore modalità/marcia inserita – E. Suggerimento cambio
marcia (Gear Shift Indicator) – F. Temperatura esterna – G. Indicatore livello combustibile (il triangolo presente sul lato destro del simbolo
indica
il lato vettura sul quale è presente il bocchettone per il rifornimento di combustibile) – H. Area dedicata alla visualizzazione spia digitale relativa al
messaggio visualizzato – I. Odometro parziale – J. Tachimetro (Indicatore di velocità) – K. Modalità di guida sistema "Alfa D.N.A." – L. Visualizzazione
messaggi/informazioni su display – M. Odometro totale
59
A0L0118
64
CONOSCENZA DEL QUADRO STRUMENTI
19-9-2013 15:0 Pagina 64

Visualizzazione con unità imperialiA. Indicatore temperatura liquido raffreddamento motore – B. Ora – C. Contagiri – D. Indicatore modalità/marcia inserita – E. Suggerimento cambio
marcia (Gear Shift Indicator) – F. Temperatura esterna – G. Indicatore livello combustibile (il triangolo presente sul lato destro del simbolo
indica
il lato vettura sul quale è presente il bocchettone per il rifornimento di combustibile) – H. Area dedicata alla visualizzazione spia digitale relativa al
messaggio visualizzato – I. Odometro parziale – J. Tachimetro (Indicatore di velocità) – K. Modalità di guida sistema "Alfa D.N.A." – L. Visualizzazione
messaggi/informazioni su display – M. Odometro totale
60
A0L0129
65
19-9-2013 15:0 Pagina 65

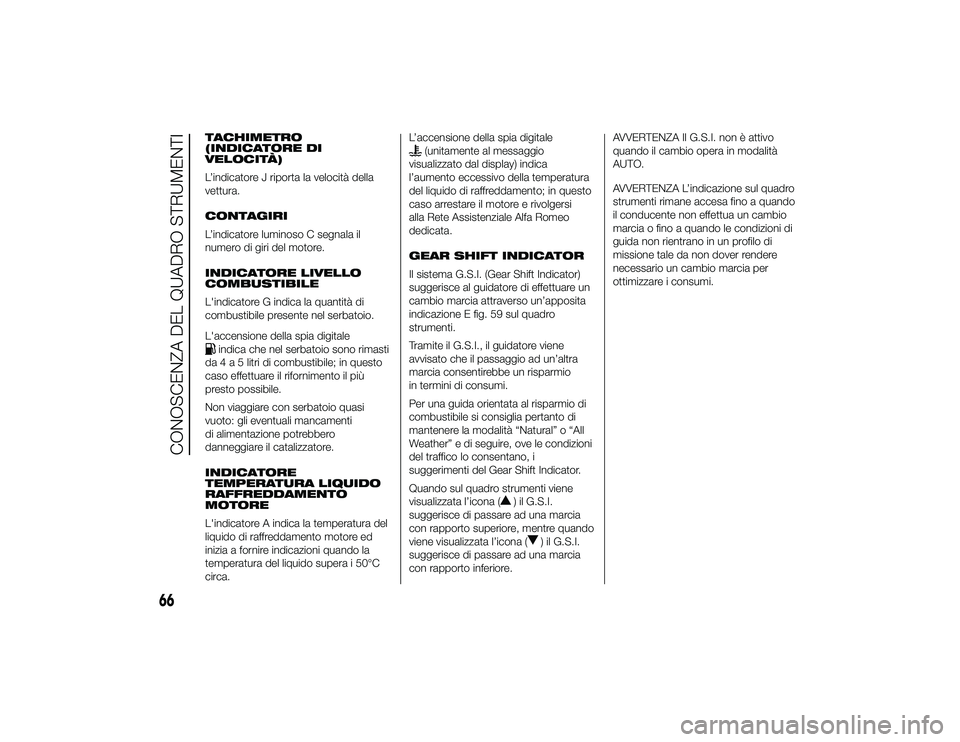

TACHIMETRO
(INDICATORE DI
VELOCITÀ)
L’indicatore J riporta la velocità della
vettura.
CONTAGIRI
L’indicatore luminoso C segnala il
numero di giri del motore.
INDICATORE LIVELLO
COMBUSTIBILE
L'indicatore G indica la quantità di
combustibile presente nel serbatoio.
L'accensione della spia digitale
indica che nel serbatoio sono rimasti
da4a5litri di combustibile; in questo
caso effettuare il rifornimento il più
presto possibile.
Non viaggiare con serbatoio quasi
vuoto: gli eventuali mancamenti
di alimentazione potrebbero
danneggiare il catalizzatore.
INDICATORE
TEMPERATURA LIQUIDO
RAFFREDDAMENTO
MOTORE
L'indicatore A indica la temperatura del
liquido di raffreddamento motore ed
inizia a fornire indicazioni quando la
temperatura del liquido supera i 50°C
circa. L’accensione della spia digitale
(unitamente al messaggio
visualizzato dal display) indica
l’aumento eccessivo della temperatura
del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi
alla Rete Assistenziale Alfa Romeo
dedicata.
GEAR SHIFT INDICATOR
Il sistema G.S.I. (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un’apposita
indicazione E fig. 59 sul quadro
strumenti.
Tramite il G.S.I., il guidatore viene
avvisato che il passaggio ad un’altra
marcia consentirebbe un risparmio
in termini di consumi.
Per una guida orientata al risparmio di
combustibile si consiglia pertanto di
mantenere la modalità “Natural” o “All
Weather” e di seguire, ove le condizioni
del traffico lo consentano, i
suggerimenti del Gear Shift Indicator.
Quando sul quadro strumenti viene
visualizzata l’icona (
) il G.S.I.
suggerisce di passare ad una marcia
con rapporto superiore, mentre quando
viene visualizzata l’icona (
) il G.S.I.
suggerisce di passare ad una marcia
con rapporto inferiore. AVVERTENZA Il G.S.I. non è attivo
quando il cambio opera in modalità
AUTO.
AVVERTENZA L’indicazione sul quadro
strumenti rimane accesa fino a quando
il conducente non effettua un cambio
marcia o fino a quando le condizioni di
guida non rientrano in un profilo di
missione tale da non dover rendere
necessario un cambio marcia per
ottimizzare i consumi.
66
CONOSCENZA DEL QUADRO STRUMENTI
19-9-2013 15:0 Pagina 66

MENU DI SETUPPULSANTI DI COMANDO
SET/
: pressione breve per
accedere al menu e/o passare alla
videata successiva oppure confermare
la scelta desiderata. Pressione lunga
per ritornare alla videata standard
fig. 61.
: per scorrere sulla videata e sulle
relative opzioni verso l’alto o per
incrementare il valore visualizzato.: per scorrere sulla videata e sulle
relative opzioni verso il basso o per
decrementare il valore visualizzato.
AVVERTENZA I pulsanti
e
attivano
funzioni diverse a seconda delle
seguenti situazioni: ❒
all’interno del menu permettono lo
scorrimento verso l’alto o verso il
basso;
❒ durante le operazioni di impostazione
permettono l'incremento o il
decremento del valore visualizzato;
❒ al di fuori del menu, permettono la
regolazione della luminosità del
quadro di bordo.
MENU
Il menu è composto da una serie di voci
la cui selezione, realizzabile mediante i
pulsanti
e
, consente l’accesso
alle diverse operazioni di scelta ed
impostazione (Setup) riportate in
seguito.
Per alcune voci è previsto un
sottomenu. Il menu può essere attivato
con una pressione breve del pulsante
SET/
.
Il menu è composto dalle seguenti voci:
❒ MENU
❒ BEEP VELOCITÀ
❒ ATTIVAZIONE/DATI TRIP B
❒ REGOLA ORA
❒ REGOLA DATA
❒ AUTOCLOSE (per versioni/mercati,
dove previsto)
❒ UNITÀ MISURA ❒
LINGUA
❒ VOLUME AVVISI
❒ BEEP/BUZZER CINTURE
(visualizzabile solo dopo l’avvenuta
disattivazione del sistema S.B.R.
da parte della Rete Assistenziale Alfa
Romeo dedicata)
❒ SERVICE
❒ AIR BAG/BAG PASSEGGERO
❒ LUCI DIURNE (per versioni/mercati,
dove previsto)
❒ USCITA MENU
Selezione di una voce
del menu principale
senza sottomenu:
❒ tramite pressione breve del pulsante
SET/
può essere selezionata
l’impostazione del menu principale
che si desidera modificare;
❒ agendo sui pulsanti
oppure
(tramite singole pressioni) può
essere scelta la nuova impostazione;
❒ tramite pressione breve del pulsante
SET/
si può memorizzare
l’impostazione e
contemporaneamente ritornare alla
stessa voce del menu principale
prima selezionata.
61
A0L0125
67
19-9-2013 15:0 Pagina 67

Selezione di una voce
del menu principale con
sottomenu:
❒tramite pressione breve del pulsante
SET/
si può visualizzare la prima
voce del sottomenu;
❒ agendo sui pulsanti
oppure
(tramite singole pressioni) si
possono scorrere tutte le voci del
sottomenu;
❒ tramite pressione breve del pulsante
SET/
si può selezionare la voce
del sottomenu visualizzata,
accedendo così al menu di
impostazione relativo;
❒ agendo sui pulsanti
oppure
(tramite singole pressioni) è
possibile scegliere una nuova
impostazione per la specifica voce
del sottomenu;
❒ tramite pressione breve del pulsante
SET/
si può memorizzare
l’impostazione e
contemporaneamente ritornare alla
stessa voce del sottomenu prima
selezionata.

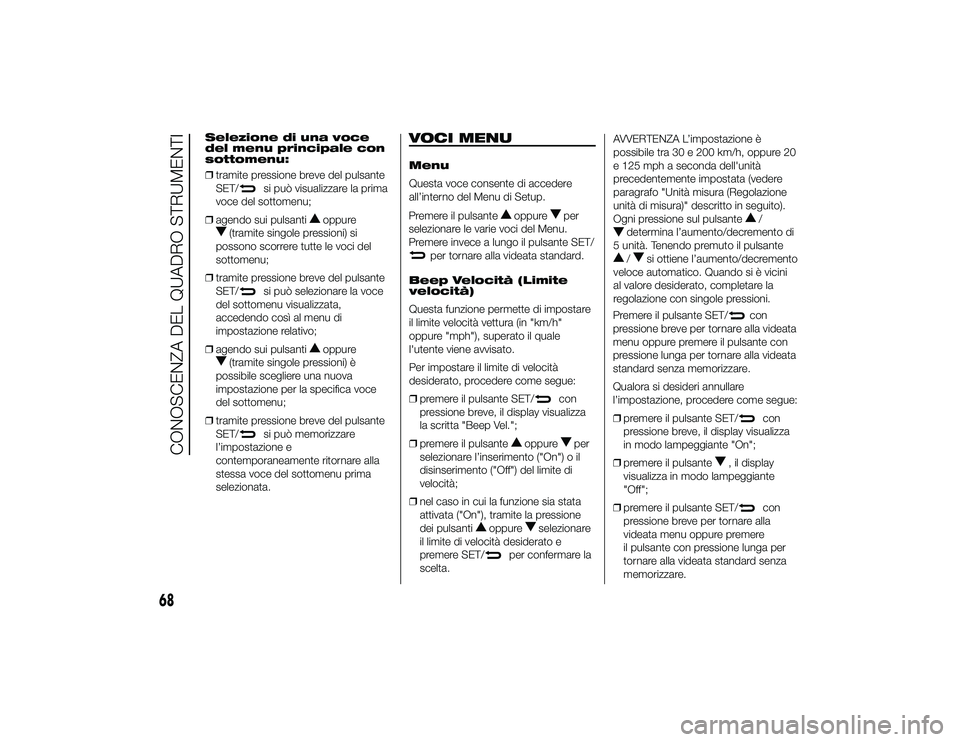

VOCI MENUMenu
Questa voce consente di accedere
all’interno del Menu di Setup.
Beep Velocità (Limite
velocità)
Questa funzione permette di impostare
il limite velocità vettura (in "km/h"
oppure "mph"), superato il quale
l'utente viene avvisato.
Per impostare il limite di velocità
desiderato, procedere come segue:
❒ premere il pulsante SET/
con
pressione breve, il display visualizza
la scritta "Beep Vel.";
❒ premere il pulsante
oppure
per
selezionare l’inserimento ("On") o il
disinserimento ("Off") del limite di
velocità;
❒ nel caso in cui la funzione sia stata
attivata ("On"), tramite la pressione
dei pulsanti
oppure
selezionare
il limite di velocità desiderato e
premere SET/
per confermare la
scelta. Premere il pulsante SET/
con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare
l’impostazione, procedere come segue:
❒ premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante "On";
❒ premere il pulsante
, il display
visualizza in modo lampeggiante
"Off";
❒ premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
68
CONOSCENZA DEL QUADRO STRUMENTI
19-9-2013 15:0 Pagina 68
Premere il pulsante
oppure
per
selezionare le varie voci del Menu.
Premere invece a lungo il pulsante SET/
per tornare alla videata standard. AVVERTENZA L’impostazione è
possibile tra 30 e 200 km/h, oppure 20
e 125 mph a seconda dell'unità
precedentemente impostata (vedere
paragrafo "Unità misura (Regolazione
unità di misura)" descritto in seguito).
Ogni pressione sul pulsante
/
determina l’aumento/decremento di
5 unità. Tenendo premuto il pulsante/
si ottiene l’aumento/decremento
veloce automatico. Quando si è vicini
al valore desiderato, completare la
regolazione con singole pressioni.

Attivazione/Dati TripB
(Abilitazione Trip B)
Questa funzione consente di attivare
("On") oppure disattivare ("Off") la
visualizzazione del Trip B (trip parziale).
Per ulteriori informazioni vedere
paragrafo “Trip computer”.
Per l’attivazione/disattivazione
procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒ premere il pulsante
oppure
per
effettuare la scelta;
❒ premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Regola ora (Regolazione
orologio)
Questa funzione consente la
regolazione dell’orologio passando
attraverso due sottomenu: “Ora” e
“Formato”.
Per effettuare la regolazione procedere
come segue: ❒
premere il pulsante SET/
con
pressione breve, il display visualizza
i due sottomenu “Ora” e “Formato”;
❒ premere il pulsante
oppure
per
spostarsi tra i due sottomenu;
❒ una volta selezionato il sottomenu
che si vuole modificare, premere il
pulsante SET/
con pressione
breve ;
❒ nel caso in cui si selezioni il
sottomenu “Ora ”: premendo il
pulsante SET/con pressione
breve, il display visualizza in modo
lampeggiante le “ore”;
❒ premere il pulsante
oppure
per
effettuare la regolazione;
❒ premendo il pulsante SET/con
pressione breve, il display visualizza
in modo lampeggiante i “minuti”;
❒ premere il pulsante
oppure
per
effettuare la regolazione.
AVVERTENZA Ogni pressione sui
pulsanti
oppure
determina
l’aumento o il decremento di una unità.
Mantenendo premuto il pulsante ne
deriva l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni. ❒
Nel caso in cui si selezioni il
sottomenu “Formato”: premendo il
pulsante SET/
con pressione
breve, il display visualizza in modo
lampeggiante la modalità di
visualizzazione;
❒ premere il pulsante
oppure
per
effettuare la selezione tra le modalità
"12h" oppure "24h".
Una volta effettuata la regolazione,
premere il pulsante SET/
con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.
Regola data
(Regolazione data)
Questa funzione consente
l'aggiornamento della data (anno -
mese - giorno).
Per effettuare la regolazione procedere
come segue:
❒ premere il pulsante SET/
con
pressione breve. Il display visualizza
in modo lampeggiante l' "anno";
69
19-9-2013 15:0 Pagina 69
Premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.
