2013 Alfa Romeo 4C Libretto Uso Manutenzione (in Italian)

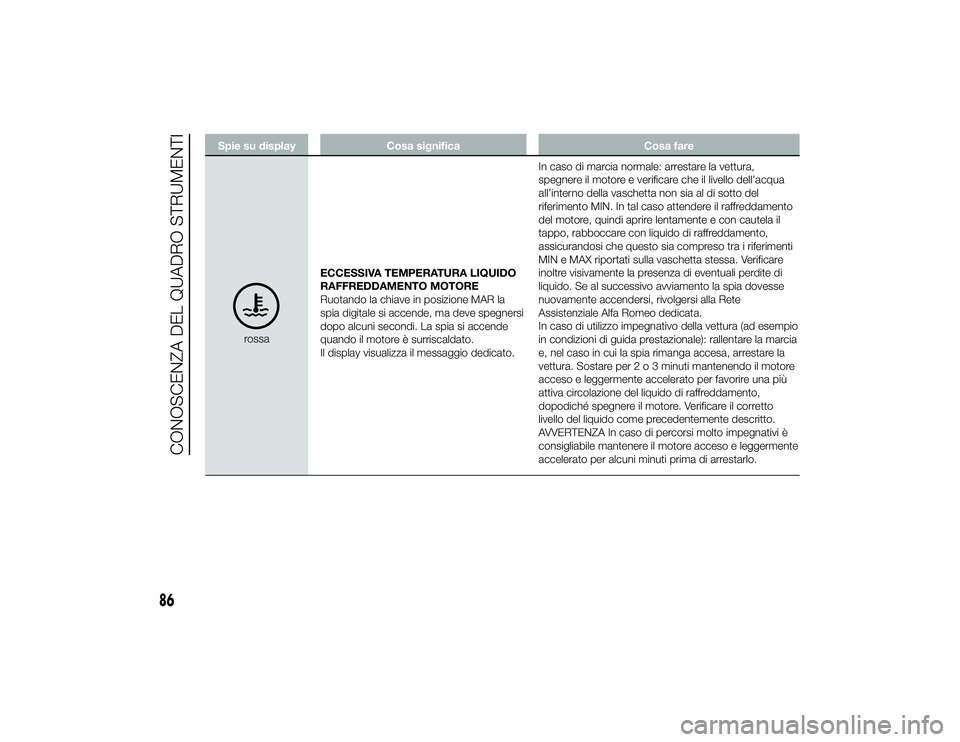

Spie su displayCosa significa Cosa fare
rossaECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la
spia digitale si accende, ma deve spegnersi
dopo alcuni secondi. La spia si accende
quando il motore è surriscaldato.
Il display visualizza il messaggio dedicato. In caso di marcia normale: arrestare la vettura,
spegnere il motore e verificare che il livello dell’acqua
all’interno della vaschetta non sia al di sotto del
riferimento MIN. In tal caso attendere il raffreddamento
del motore, quindi aprire lentamente e con cautela il
tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compreso tra i riferimenti
MIN e MAX riportati sulla vaschetta stessa. Verificare
inoltre visivamente la presenza di eventuali perdite di
liquido. Se al successivo avviamento la spia dovesse
nuovamente accendersi, rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
In caso di utilizzo impegnativo della vettura (ad esempio
in condizioni di guida prestazionale): rallentare la marcia
e, nel caso in cui la spia rimanga accesa, arrestare la
vettura. Sostare per2o3minuti mantenendo il motore
acceso e leggermente accelerato per favorire una più
attiva circolazione del liquido di raffreddamento,
dopodiché spegnere il motore. Verificare il corretto
livello del liquido come precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente
accelerato per alcuni minuti prima di arrestarlo.
86
CONOSCENZA DEL QUADRO STRUMENTI
19-9-2013 15:0 Pagina 86

Spie su displayCosa significa Cosa fare
rossaAVARIA ALTERNATORE
La spia digitale si accende, solo con motore
avviato, quando viene rilevata un'avaria
all'alternatore.
Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo dedicata.rossaAVARIA CAMBIO
Ruotando la chiave in posizione MAR la spia
digitale si accende ma deve spegnersi dopo
alcuni secondi.
La spia digitale si accende a luce lampeggiante
(unitamente al messaggio visualizzato dal display
e ad una segnalazione acustica) quando viene
rilevata un'avaria al cambio.
La spia digitale si può accendere anche in caso di
surriscaldamento del cambio, a seguito di un uso
particolarmente gravoso; in questo caso viene
operata una limitazione delle prestazioni del
motore. Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo dedicata.
In caso di necessità di avviamento motore con
cambio in avaria, seguire la procedura descritta al
paragrafo "Uso del cambio", sezione "Avviamento
del motore" nel capitolo "Avviamento e guida".rossa
INCOMPLETA CHIUSURA PORTE
(per versioni/mercati, dove previsto)
La spia digitale sul display si accende quando
una o più porte non sono perfettamente chiuse.
Con porte aperte e vettura in movimento viene
emessa una segnalazione acustica.
87
19-9-2013 15:0 Pagina 87

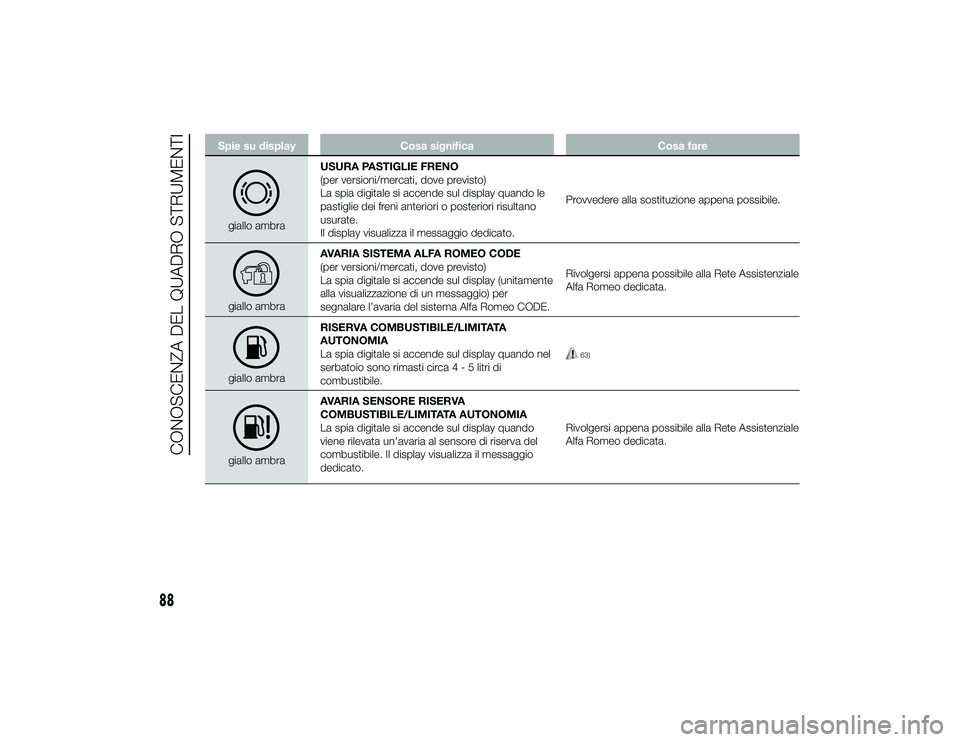

Spie su displayCosa significa Cosa faregiallo ambraUSURA PASTIGLIE FRENO
(per versioni/mercati, dove previsto)
La spia digitale si accende sul display quando le
pastiglie dei freni anteriori o posteriori risultano
usurate.
Il display visualizza il messaggio dedicato.
Provvedere alla sostituzione appena possibile.giallo ambraAVARIA SISTEMA ALFA ROMEO CODE
(per versioni/mercati, dove previsto)
La spia digitale si accende sul display (unitamente
alla visualizzazione di un messaggio) per
segnalare l’avaria del sistema Alfa Romeo CODE.
Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo dedicata.giallo ambraRISERVA COMBUSTIBILE/LIMITATA
AUTONOMIA
La spia digitale si accende sul display quando nel
serbatoio sono rimasti circa4-5litri di
combustibile.
63)
giallo ambraAVARIA SENSORE RISERVA
COMBUSTIBILE/LIMITATA
AUTONOMIA
La spia digitale si accende sul display quando
viene rilevata un'avaria al sensore di riserva del
combustibile. Il display visualizza il messaggio
dedicato. Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo dedicata.
88
CONOSCENZA DEL QUADRO STRUMENTI
19-9-2013 15:0 Pagina 88

Spie su displayCosa significa Cosa fare
verdeCRUISE CONTROL
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia
digitale si accende sul display ma deve spegnersi,
dopo alcuni secondi, nel caso in cui il Cruise
Control sia disinserito.
La spia digitale si accende ruotando la ghiera del
Cruise Control in posizione ON (vedi paragrafo
“Cruise Control” nel capitolo "Conoscenza della
vettura").
Il display visualizza il messaggio dedicato.verde
DISAPPANNAMENTO/SBRINAMENTO
SPECCHI RETROVISORI ESTERNI
La spia digitale si accende sul display quando
viene premuto il pulsante
ubicato sulla
mostrina dei comandi.
89
19-9-2013 15:0 Pagina 89

Spie su displayCosa significa Cosa faregiallo ambraAVARIA LUCI ESTERNE
A display vengono visualizzati il simbolo ed il
relativo messaggio quando viene rilevata
un'anomalia ad una delle seguenti luci:
❒
luci diurne (DRL)
❒ luci di posizione
❒ luci anabbaglianti
❒ luci di direzione
❒ luci retronebbia
❒ luci retromarcia
❒ luci targa.
L'anomalia riferita a queste lampade potrebbe
essere causata da: la presenza di uno o più
fusibili di protezione interrotti, la presenza di una o
più lampade bruciate o l'interruzione di un
collegamento elettrico. Procedere alla verifica ed alla eventuale
sostituzione dei fusibili interessati, secondo
quanto descritto al paragrafo "Sostituzione
fusibili" nel capitolo "In emergenza"; in caso di
mancata soluzione dell'anomalia, procedere alla
verifica ed alla eventuale sostituzione delle
lampade interessate, secondo quanto descritto al
paragrafo "Sostituzione lampada esterna" nel
capitolo "In emergenza".
Se anche in seguito a questo intervento
l'anomalia non fosse risolta, rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata, per un
accurato controllo dell'impianto elettrico.giallo ambra
SERVICE (MANUTENZIONE
PROGRAMMATA)
La visualizzazione della spia digitale
appare
automaticamente, contestualmente ad un
messaggio dedicato, con chiave in posizione
MAR, a partire da 2.000 km (oppure valore
equivalente in miglia) dalla scadenza periodica
relativa al successivo tagliando di manutenzione e
viene riproposta ogni 200 km (oppure valore
equivalente in miglia). Rivolgersi alla Rete Assistenziale Alfa Romeo
dedicata che provvederà, oltre alle operazioni di
manutenzione previste dal "Piano di
Manutenzione Programmata", all'azzeramento di
tale visualizzazione (reset).
90
CONOSCENZA DEL QUADRO STRUMENTI
19-9-2013 15:0 Pagina 90

Spie su displayCosa significa Cosa fare

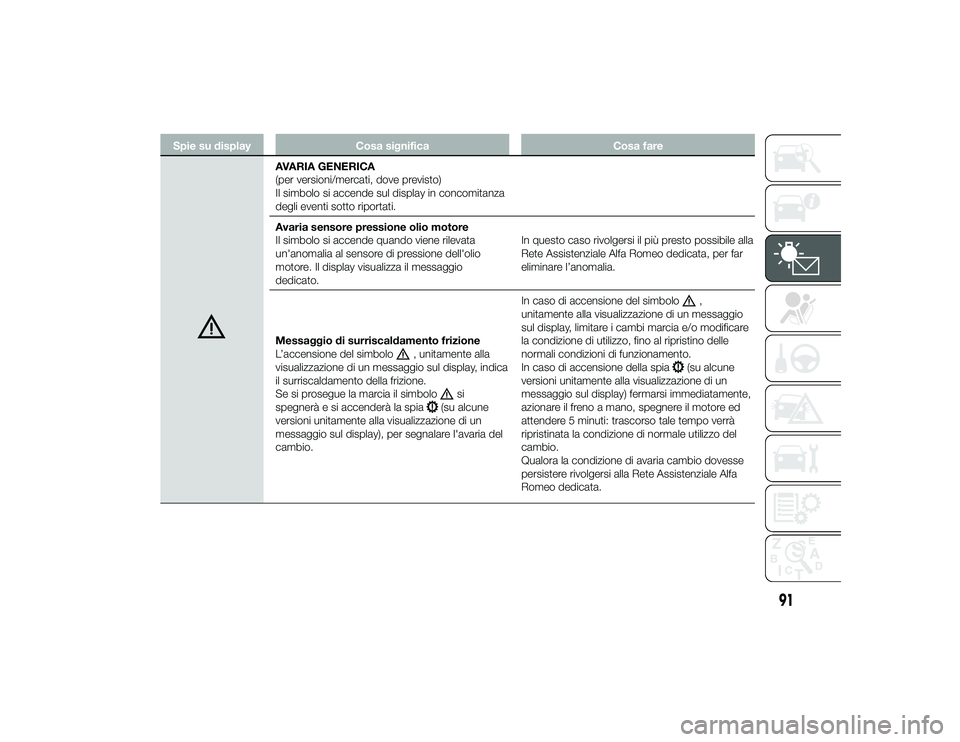

AVARIA GENERICA
(per versioni/mercati, dove previsto)
Il simbolo si accende sul display in concomitanza
degli eventi sotto riportati.
Avaria sensore pressione olio motore
Il simbolo si accende quando viene rilevata
un'anomalia al sensore di pressione dell'olio
motore. Il display visualizza il messaggio
dedicato.In questo caso rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo dedicata, per far
eliminare l’anomalia.
Messaggio di surriscaldamento frizione
L’accensione del simbolo
, unitamente alla
visualizzazione di un messaggio sul display, indica
il surriscaldamento della frizione.
Se si prosegue la marcia il simbolo
si
spegnerà e si accenderà la spia
(su alcune
versioni unitamente alla visualizzazione di un
messaggio sul display), per segnalare l'avaria del
cambio. In caso di accensione del simbolo
,
unitamente alla visualizzazione di un messaggio
sul display, limitare i cambi marcia e/o modificare
la condizione di utilizzo, fino al ripristino delle
normali condizioni di funzionamento.
In caso di accensione della spia
(su alcune
versioni unitamente alla visualizzazione di un
messaggio sul display) fermarsi immediatamente,
azionare il freno a mano, spegnere il motore ed
attendere 5 minuti: trascorso tale tempo verrà
ripristinata la condizione di normale utilizzo del
cambio.
Qualora la condizione di avaria cambio dovesse
persistere rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
91
19-9-2013 15:0 Pagina 91

Spie su displayCosa significa Cosa fare

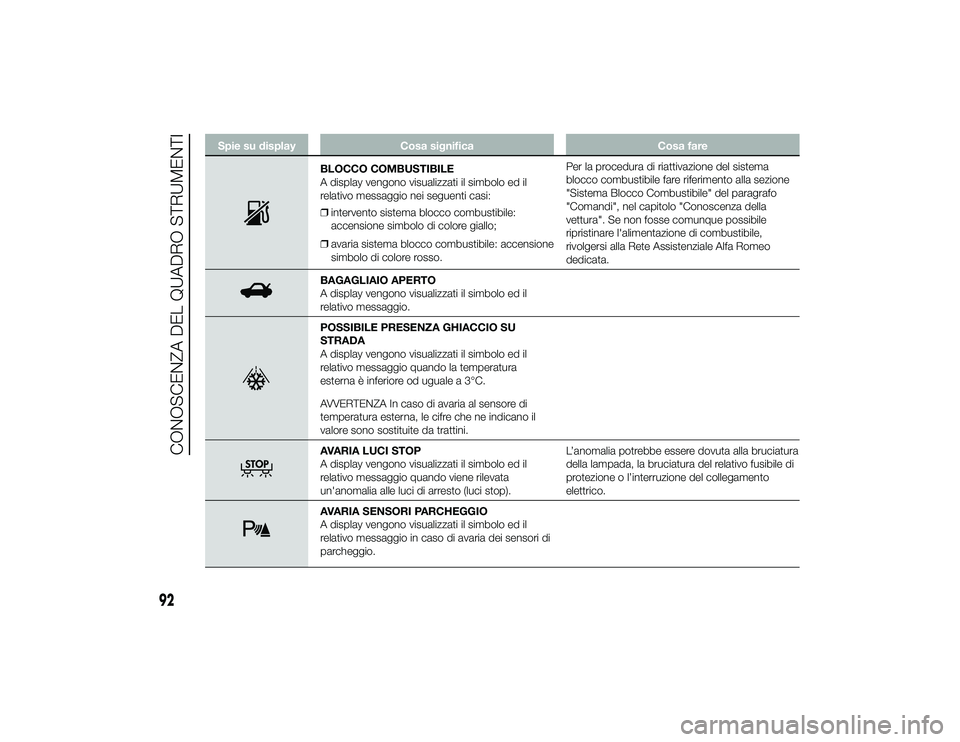

BLOCCO COMBUSTIBILE
A display vengono visualizzati il simbolo ed il
relativo messaggio nei seguenti casi:
❒intervento sistema blocco combustibile:
accensione simbolo di colore giallo;
❒ avaria sistema blocco combustibile: accensione
simbolo di colore rosso. Per la procedura di riattivazione del sistema
blocco combustibile fare riferimento alla sezione
"Sistema Blocco Combustibile" del paragrafo
"Comandi", nel capitolo "Conoscenza della
vettura". Se non fosse comunque possibile
ripristinare l'alimentazione di combustibile,
rivolgersi alla Rete Assistenziale Alfa Romeo
dedicata.BAGAGLIAIO APERTO
A display vengono visualizzati il simbolo ed il
relativo messaggio.POSSIBILE PRESENZA GHIACCIO SU
STRADA
A display vengono visualizzati il simbolo ed il
relativo messaggio quando la temperatura
esterna è inferiore od uguale a 3°C.
AVVERTENZA In caso di avaria al sensore di
temperatura esterna, le cifre che ne indicano il
valore sono sostituite da trattini.AVARIA LUCI STOP
A display vengono visualizzati il simbolo ed il
relativo messaggio quando viene rilevata
un'anomalia alle luci di arresto (luci stop).
L’anomalia potrebbe essere dovuta alla bruciatura
della lampada, la bruciatura del relativo fusibile di
protezione o l’interruzione del collegamento
elettrico.AVARIA SENSORI PARCHEGGIO
A display vengono visualizzati il simbolo ed il
relativo messaggio in caso di avaria dei sensori di
parcheggio.
92
CONOSCENZA DEL QUADRO STRUMENTI
19-9-2013 15:0 Pagina 92

Spie su displayCosa significa Cosa fare
VISUALIZZAZIONE SELEZIONE MODALITA'
DI GUIDA (Sistema Alfa D.N.A.)
Sul display viene visualizzata una lettera (d, n,
oppure a) corrispondente alla modlità di guida
inserita (dynamic oppure race, normal, all
weather) e un messaggio dedicato.
AVVERTENZA
6) Se la spia
si accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
ATTENZIONE
62) A fronte dell'accensione della spia digitale, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare
gravi danni al motore e il decadimento della garanzia. Ricordiamo che l'accensione di questa spia digitale non è
legata al quantitativo di olio presente nel motore, quindi in caso di accensione lampeggiante della stessa, non
bisogna assolutamente aggiungere nel motore altro olio.
63) Se la spia lampeggiasse durante la marcia rivolgersi alla Rete Assistenziale Alfa Romeo dedicata.
93
