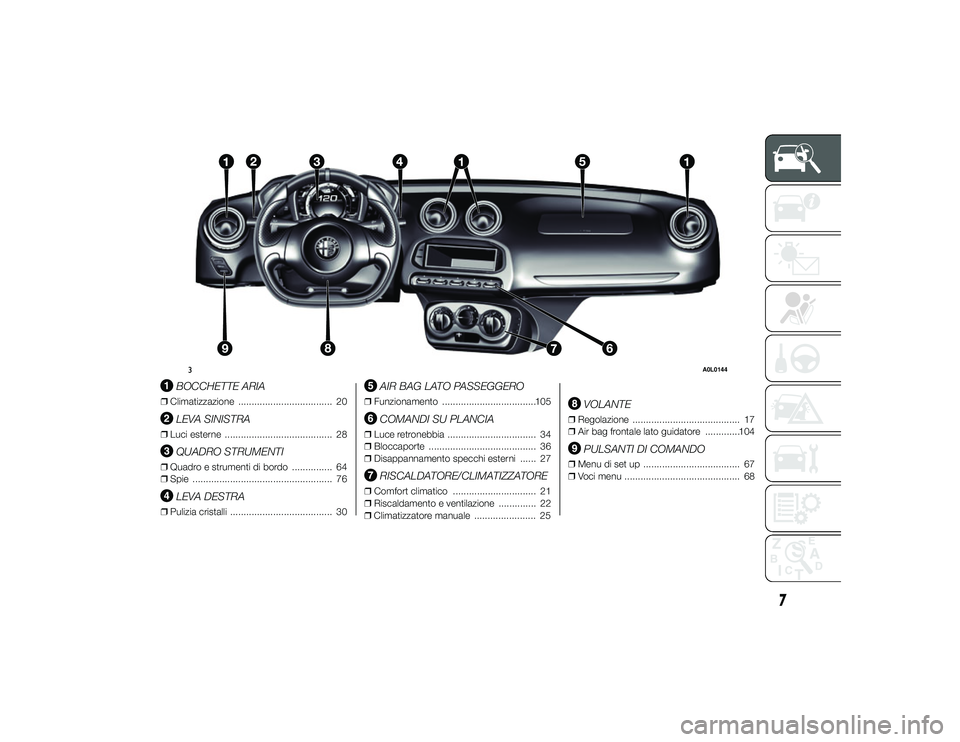

INDICE GRAFICO
19-9-2013 15:0 Pagina 6
FARI POSTERIORI
❒Tipi di lampade ...................................128
❒ Sostituzione lampade ..........................127
BAGAGLIAIO / COFANO MOTORE
❒Apertura/chiusura ............................... 40
MOTORE
❒Verifica dei livelli ..................................147
❒ Dati tecnici ..........................................167
TAPPO SERBATOIO
❒Apertura/chiusura ............................... 59

.
BOCCHETTE ARIA
❒Climatizzazione ................................... 20
LEVA SINISTRA
❒Luci esterne ........................................ 28
QUADRO STRUMENTI
❒Quadro e strumenti di bordo ............... 64
❒ Spie .................................................... 76
LEVA DESTRA
❒Pulizia cristalli ...................................... 30
AIR BAG LATO PASSEGGERO
❒Funzionamento ...................................105
COMANDI SU PLANCIA
❒Luce retronebbia ................................. 34
❒ Bloccaporte ........................................ 36
❒ Disappannamento specchi esterni ...... 27
RISCALDATORE/CLIMATIZZATORE
❒Comfort climatico ............................... 21
❒ Riscaldamento e ventilazione .............. 22
❒ Climatizzatore manuale ....................... 25
VOLANTE
❒Regolazione ........................................ 17
❒ Air bag frontale lato guidatore .............104
PULSANTI DI COMANDO
❒Menu di set up .................................... 67
❒ Voci menu ........................................... 68
3
A0L0144
7
19-9-2013 15:0 Pagina 7

.
4
A0L0009
8
INDICE GRAFICO
19-9-2013 15:0 Pagina 8
SEDILI
❒Regolazione longitudinale ................... 16
❒ Regolazione schienale ........................ 16
ALZACRISTALLI ELETTRICI
❒Funzionamento ................................... 39
CAMBIO
❒Uso del cambio ..................................110
LUCI DI EMERGENZA
❒Funzionamento ................................... 34
SISTEMA ALFA DNA
❒Funzionamento ................................... 48
FRENO A MANO
❒Funzionamento ...................................109
PRESA DI CORRENTE /
ACCENDISIGARI
❒ Presa di corrente ................................ 36
❒ Accendisigari ...................................... 36
CINTURE DI SICUREZZA
❒Impiego .............................................. 96
❒ Avvertenze .......................................... 96

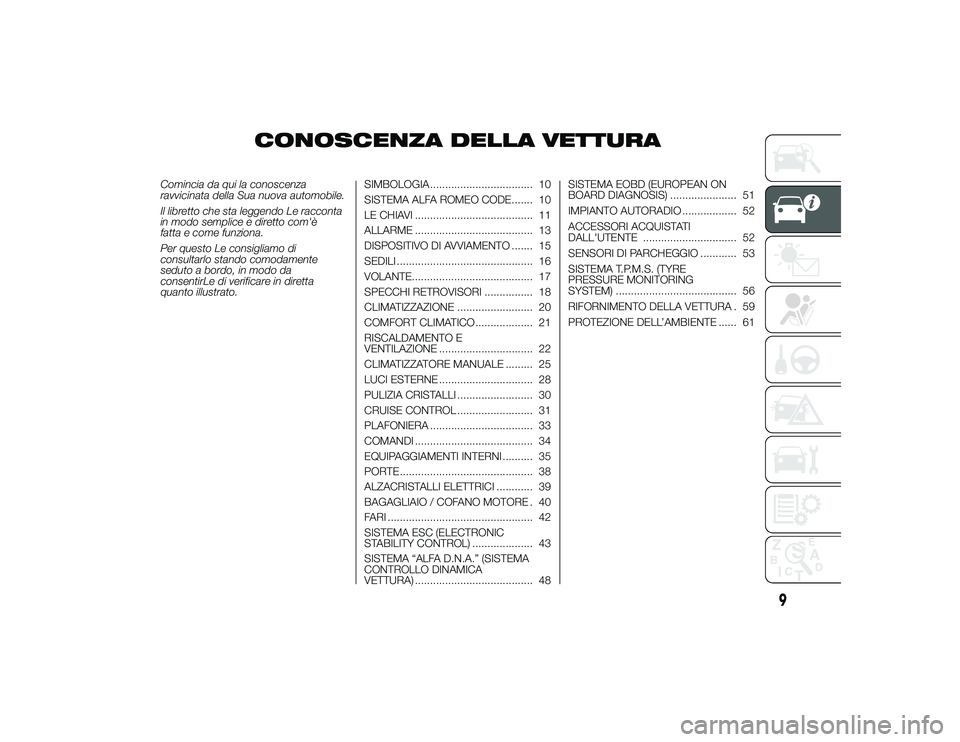

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le racconta
in modo semplice e diretto com'è
fatta e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare in diretta
quanto illustrato.SIMBOLOGIA .................................. 10
SISTEMA ALFA ROMEO CODE....... 10
LE CHIAVI ....................................... 11
ALLARME ....................................... 13
DISPOSITIVO DI AVVIAMENTO ....... 15
SEDILI ............................................. 16
VOLANTE........................................ 17
SPECCHI RETROVISORI ................ 18
CLIMATIZZAZIONE ......................... 20
COMFORT CLIMATICO................... 21
RISCALDAMENTO E
VENTILAZIONE ............................... 22
CLIMATIZZATORE MANUALE ......... 25
LUCI ESTERNE ............................... 28
PULIZIA CRISTALLI ......................... 30
CRUISE CONTROL ......................... 31
PLAFONIERA .................................. 33
COMANDI ....................................... 34
EQUIPAGGIAMENTI INTERNI .......... 35
PORTE ............................................ 38
ALZACRISTALLI ELETTRICI ............ 39
BAGAGLIAIO / COFANO MOTORE . 40
FARI ................................................ 42
SISTEMA ESC (ELECTRONIC
STABILITY CONTROL) .................... 43
SISTEMA “ALFA D.N.A.” (SISTEMA
CONTROLLO DINAMICA
VETTURA) ....................................... 48SISTEMA EOBD (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 51
IMPIANTO AUTORADIO .................. 52
ACCESSORI ACQUISTATI
DALL'UTENTE ............................... 52
SENSORI DI PARCHEGGIO ............ 53
SISTEMA T.P.M.S. (TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 56
RIFORNIMENTO DELLA VETTURA . 59
PROTEZIONE DELL’AMBIENTE ...... 61
9
19-9-2013 15:0 Pagina 9

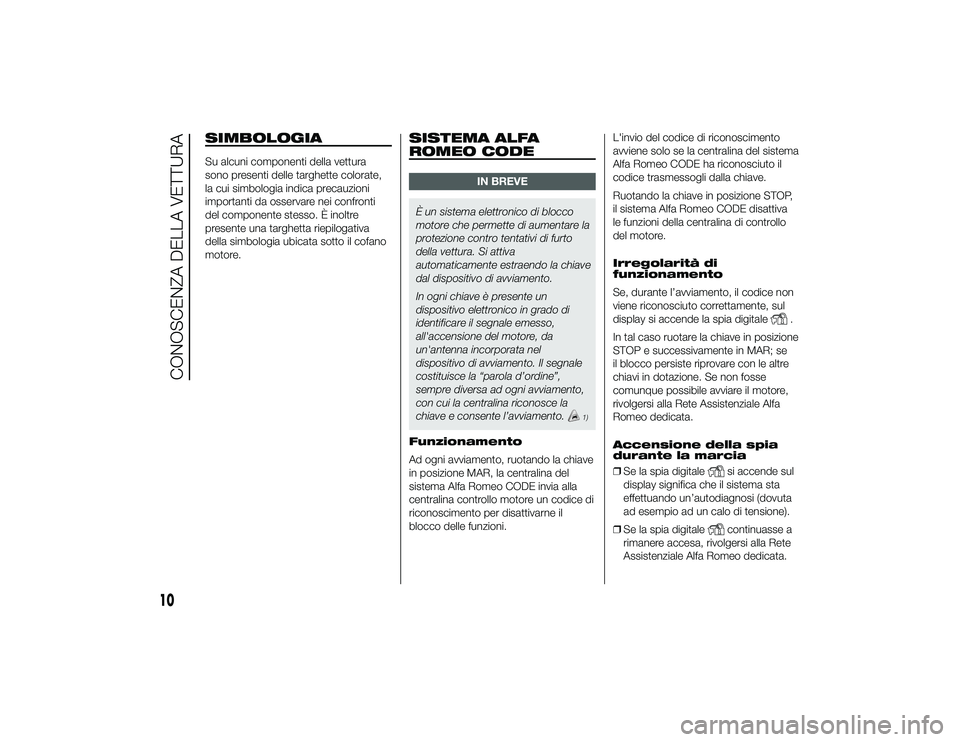

SIMBOLOGIASu alcuni componenti della vettura
sono presenti delle targhette colorate,
la cui simbologia indica precauzioni
importanti da osservare nei confronti
del componente stesso. È inoltre
presente una targhetta riepilogativa
della simbologia ubicata sotto il cofano
motore.
SISTEMA ALFA
ROMEO CODE
IN BREVE
È un sistema elettronico di blocco
motore che permette di aumentare la
protezione contro tentativi di furto
della vettura. Si attiva
automaticamente estraendo la chiave
dal dispositivo di avviamento.
In ogni chiave è presente un
dispositivo elettronico in grado di
identificare il segnale emesso,
all'accensione del motore, da
un'antenna incorporata nel
dispositivo di avviamento. Il segnale
costituisce la “parola d’ordine”,
sempre diversa ad ogni avviamento,
con cui la centralina riconosce la
chiave e consente l’avviamento.
1)
Funzionamento
Ad ogni avviamento, ruotando la chiave
in posizione MAR, la centralina del
sistema Alfa Romeo CODE invia alla
centralina controllo motore un codice di
riconoscimento per disattivarne il
blocco delle funzioni. L'invio del codice di riconoscimento
avviene solo se la centralina del sistema
Alfa Romeo CODE ha riconosciuto il
codice trasmessogli dalla chiave.
Ruotando la chiave in posizione STOP,
il sistema Alfa Romeo CODE disattiva
le funzioni della centralina di controllo
del motore.
Irregolarità di
funzionamento
Se, durante l’avviamento, il codice non
viene riconosciuto correttamente, sul
display si accende la spia digitale
.
In tal caso ruotare la chiave in posizione
STOP e successivamente in MAR; se
il blocco persiste riprovare con le altre
chiavi in dotazione. Se non fosse
comunque possibile avviare il motore,
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
Accensione della spia
durante la marcia
❒ Se la spia digitale
si accende sul
display significa che il sistema sta
effettuando un’autodiagnosi (dovuta
ad esempio ad un calo di tensione).
❒ Se la spia digitalecontinuasse a
rimanere accesa, rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
10
CONOSCENZA DELLA VETTURA
19-9-2013 15:0 Pagina 10

AVVERTENZA
1) Urti violenti potrebberodanneggiare i componenti
elettronici presenti nella chiave.
Per garantire la perfetta efficienza
dei dispositivi elettronici interni
alla chiave, non lasciare la stessa
esposta ai raggi solari.

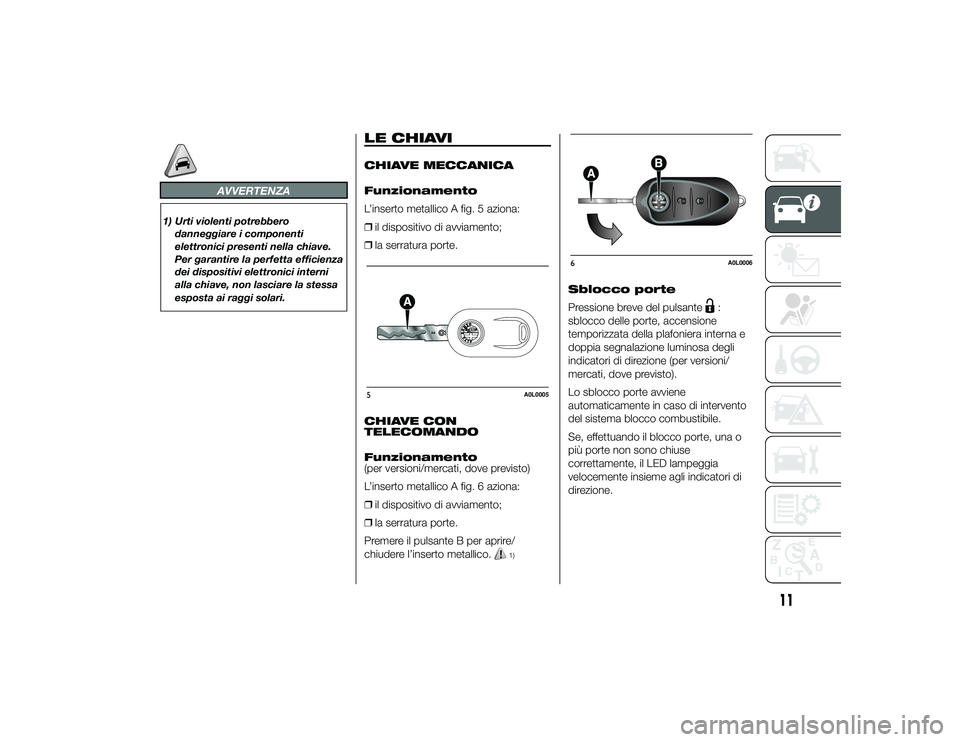

LE CHIAVICHIAVE MECCANICA
Funzionamento
L’inserto metallico A fig. 5 aziona:
❒il dispositivo di avviamento;
❒ la serratura porte.
CHIAVE CON
TELECOMANDO
Funzionamento
(per versioni/mercati, dove previsto)
L’inserto metallico A fig. 6 aziona:
❒ il dispositivo di avviamento;
❒ la serratura porte.
Premere il pulsante B per aprire/
chiudere l’inserto metallico.
1)
Sblocco porte
Pressione breve del pulsante
:
sblocco delle porte, accensione
temporizzata della plafoniera interna e
doppia segnalazione luminosa degli
indicatori di direzione (per versioni/
mercati, dove previsto).
Lo sblocco porte avviene
automaticamente in caso di intervento
del sistema blocco combustibile.
Se, effettuando il blocco porte, una o
più porte non sono chiuse
correttamente, il LED lampeggia
velocemente insieme agli indicatori di
direzione.
5
A0L0005
6
A0L0006
11
19-9-2013 15:0 Pagina 11

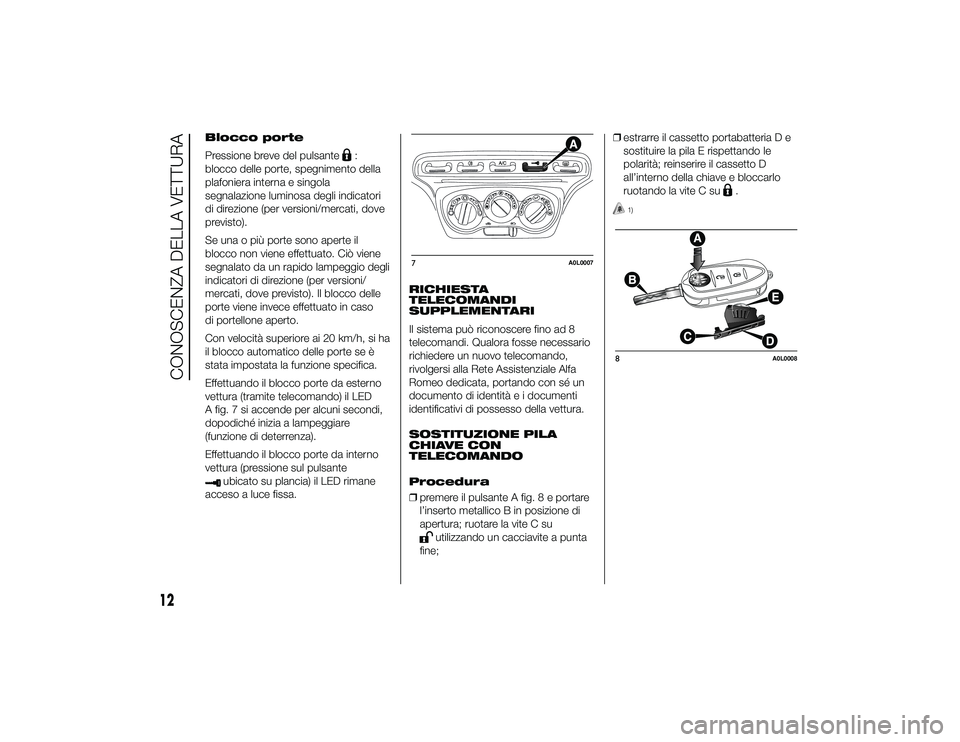

Blocco porte
Pressione breve del pulsante
:
blocco delle porte, spegnimento della
plafoniera interna e singola
segnalazione luminosa degli indicatori
di direzione (per versioni/mercati, dove
previsto).
Se una o più porte sono aperte il
blocco non viene effettuato. Ciò viene
segnalato da un rapido lampeggio degli
indicatori di direzione (per versioni/
mercati, dove previsto). Il blocco delle
porte viene invece effettuato in caso
di portellone aperto.
Con velocità superiore ai 20 km/h, si ha
il blocco automatico delle porte se è
stata impostata la funzione specifica.
Effettuando il blocco porte da esterno
vettura (tramite telecomando) il LED
A fig. 7 si accende per alcuni secondi,
dopodiché inizia a lampeggiare
(funzione di deterrenza).
Effettuando il blocco porte da interno
vettura (pressione sul pulsante
ubicato su plancia) il LED rimane
acceso a luce fissa. RICHIESTA
TELECOMANDI
SUPPLEMENTARI
Il sistema può riconoscere fino ad 8
telecomandi. Qualora fosse necessario
richiedere un nuovo telecomando,
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata, portando con sé un
documento di identità e i documenti
identificativi di possesso della vettura.
SOSTITUZIONE PILA
CHIAVE CON
TELECOMANDO
Procedura
❒
premere il pulsante A fig. 8 e portare
l’inserto metallico B in posizione di
apertura; ruotare la vite C su
utilizzando un cacciavite a punta
fine; ❒
estrarre il cassetto portabatteria D e
sostituire la pila E rispettando le
polarità; reinserire il cassetto D
all’interno della chiave e bloccarlo
ruotando la vite C su
.
1)
7
A0L0007
8
A0L0008
12
CONOSCENZA DELLA VETTURA
19-9-2013 15:0 Pagina 12

ATTENZIONE
1) Premere il pulsante B fig. 6 solocon chiave posizionata lontano
dal corpo, in particolare dagli
occhi e da oggetti deteriorabili (ad
esempio gli abiti). Non lasciare la
chiave incustodita per evitare
che qualcuno, specialmente i
bambini, possa maneggiarla e
premere inavvertitamente il
pulsante.
AVVERTENZA
1) Le pile esauste possono esserenocive per l'ambiente se non
correttamente smaltite; devono
quindi essere gettate negli
appositi contenitori come previsto
dalle norme di legge oppure
possono essere consegnate alla
Rete Assistenziale Alfa Romeo
dedicata, che si occuperà dello
smaltimento.

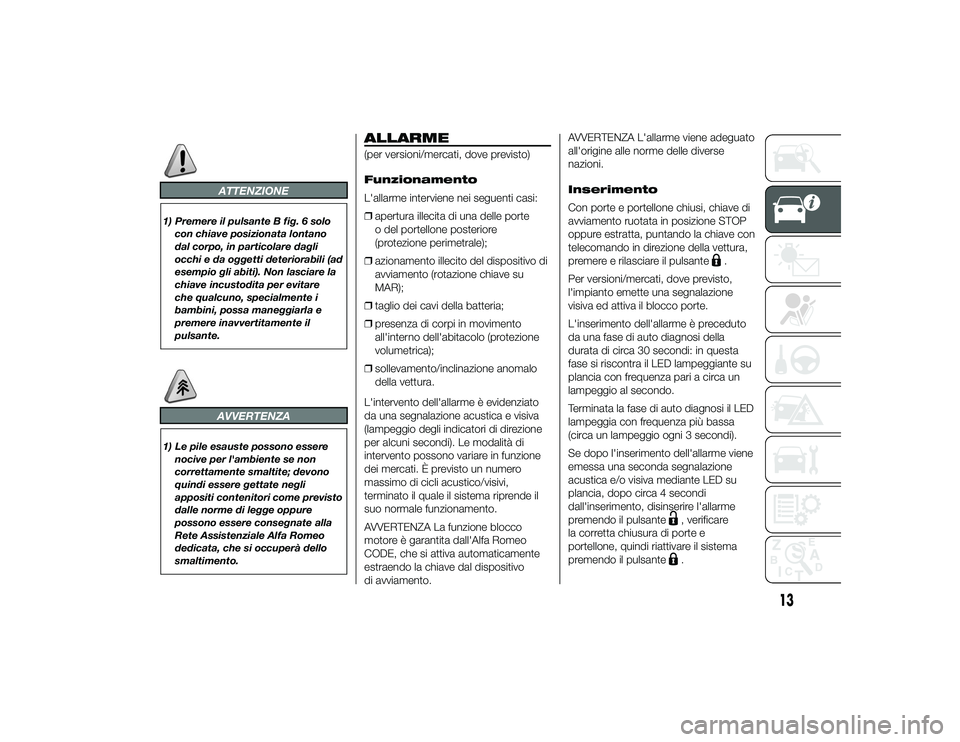

ALLARME(per versioni/mercati, dove previsto)
Funzionamento
L'allarme interviene nei seguenti casi:
❒apertura illecita di una delle porte
o del portellone posteriore
(protezione perimetrale);
❒ azionamento illecito del dispositivo di
avviamento (rotazione chiave su
MAR);
❒ taglio dei cavi della batteria;
❒ presenza di corpi in movimento
all'interno dell'abitacolo (protezione
volumetrica);
❒ sollevamento/inclinazione anomalo
della vettura.
L'intervento dell'allarme è evidenziato
da una segnalazione acustica e visiva
(lampeggio degli indicatori di direzione
per alcuni secondi). Le modalità di
intervento possono variare in funzione
dei mercati. È previsto un numero
massimo di cicli acustico/visivi,
terminato il quale il sistema riprende il
suo normale funzionamento.
AVVERTENZA La funzione blocco
motore è garantita dall'Alfa Romeo
CODE, che si attiva automaticamente
estraendo la chiave dal dispositivo
di avviamento. AVVERTENZA L'allarme viene adeguato
all'origine alle norme delle diverse
nazioni.
Inserimento
Con porte e portellone chiusi, chiave di
avviamento ruotata in posizione STOP
oppure estratta, puntando la chiave con
telecomando in direzione della vettura,
premere e rilasciare il pulsante
.
Per versioni/mercati, dove previsto,
l'impianto emette una segnalazione
visiva ed attiva il blocco porte.
L'inserimento dell'allarme è preceduto
da una fase di auto diagnosi della
durata di circa 30 secondi: in questa
fase si riscontra il LED lampeggiante su
plancia con frequenza pari a circa un
lampeggio al secondo.
Terminata la fase di auto diagnosi il LED
lampeggia con frequenza più bassa
(circa un lampeggio ogni 3 secondi).
Se dopo l'inserimento dell'allarme viene
emessa una seconda segnalazione
acustica e/o visiva mediante LED su
plancia, dopo circa 4 secondi
dall'inserimento, disinserire l'allarme
premendo il pulsante
, verificare
la corretta chiusura di porte e
portellone, quindi riattivare il sistema
premendo il pulsante.
13
19-9-2013 15:0 Pagina 13
