Page 129 of 202

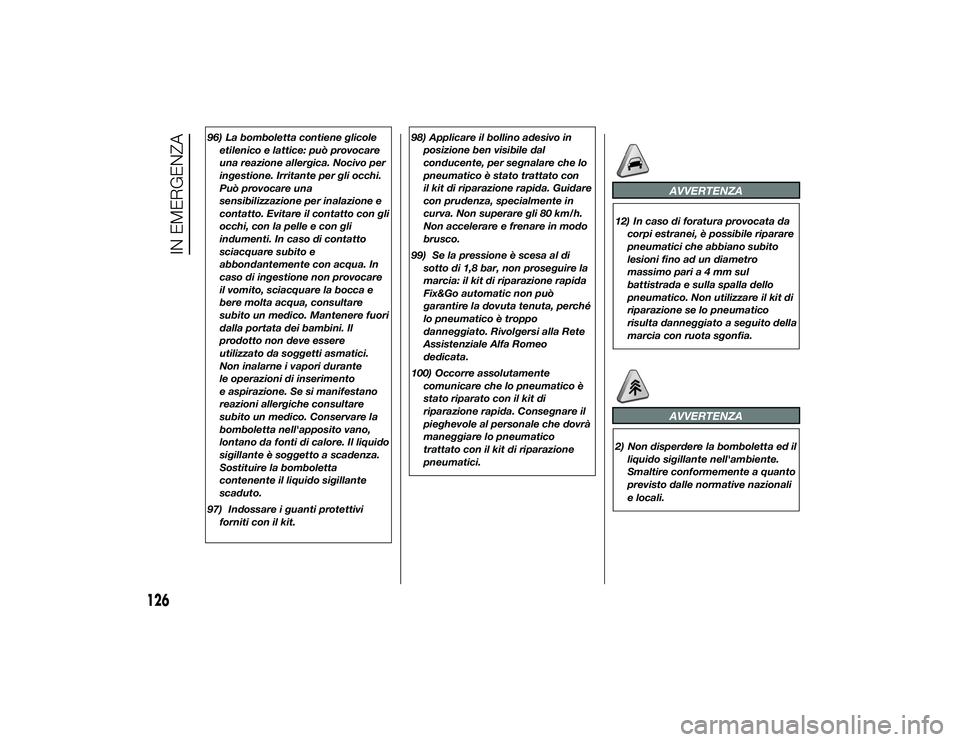

96) La bomboletta contiene glicoleetilenico e lattice: può provocare
una reazione allergica. Nocivo per
ingestione. Irritante per gli occhi.
Può provocare una
sensibilizzazione per inalazione e
contatto. Evitare il contatto con gli
occhi, con la pelle e con gli
indumenti. In caso di contatto
sciacquare subito e
abbondantemente con acqua. In
caso di ingestione non provocare
il vomito, sciacquare la bocca e
bere molta acqua, consultare
subito un medico. Mantenere fuori
dalla portata dei bambini. Il
prodotto non deve essere
utilizzato da soggetti asmatici.
Non inalarne i vapori durante
le operazioni di inserimento
e aspirazione. Se si manifestano
reazioni allergiche consultare
subito un medico. Conservare la
bomboletta nell'apposito vano,
lontano da fonti di calore. Il liquido
sigillante è soggetto a scadenza.
Sostituire la bomboletta
contenente il liquido sigillante
scaduto.
97) Indossare i guanti protettivi forniti con il kit. 98) Applicare il bollino adesivo in
posizione ben visibile dal
conducente, per segnalare che lo
pneumatico è stato trattato con
il kit di riparazione rapida. Guidare
con prudenza, specialmente in
curva. Non superare gli 80 km/h.
Non accelerare e frenare in modo
brusco.
99) Se la pressione è scesa al di sotto di 1,8 bar, non proseguire la
marcia: il kit di riparazione rapida
Fix&Go automatic non può
garantire la dovuta tenuta, perché
lo pneumatico è troppo
danneggiato. Rivolgersi alla Rete
Assistenziale Alfa Romeo
dedicata.
100) Occorre assolutamente comunicare che lo pneumatico è
stato riparato con il kit di
riparazione rapida. Consegnare il
pieghevole al personale che dovrà
maneggiare lo pneumatico
trattato con il kit di riparazione
pneumatici.
AVVERTENZA
12) In caso di foratura provocata dacorpi estranei, è possibile riparare
pneumatici che abbiano subito
lesioni fino ad un diametro
massimo paria4mmsul
battistrada e sulla spalla dello
pneumatico. Non utilizzare il kit di
riparazione se lo pneumatico
risulta danneggiato a seguito della
marcia con ruota sgonfia.
AVVERTENZA
2) Non disperdere la bomboletta ed illiquido sigillante nell'ambiente.
Smaltire conformemente a quanto
previsto dalle normative nazionali
e locali.
126
IN EMERGENZA
19-9-2013 15:0 Pagina 126
Page 130 of 202

SOSTITUZIONE DI
UNA LAMPADA
13)101) 102) 103)
INDICAZIONI GENERALI
❒Prima di sostituire una lampada
verificare che i relativi contatti non
siano ossidati;
❒ sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
❒ dopo aver sostituito una lampada dei
fari, verificarne sempre il corretto
orientamento;
❒ quando una lampada non funziona,
prima di sostituirla, verificare che il
relativo fusibile sia integro: per
l’ubicazione dei fusibili fare riferimento
al paragrafo “Sostituzione fusibili” in
questo capitolo.
AVVERTENZA
13) Le lampade alogene devono
essere maneggiate toccando
esclusivamente la parte metallica.
Se il bulbo trasparente viene a
contatto con le dita, si riduce
l'intensità della luce emessa e può
anche essere pregiudicata la
durata della lampada. In caso di
contatto accidentale, strofinare il
bulbo con un panno inumidito
di alcool e lasciare asciugare.
ATTENZIONE
101) Modifiche o riparazionidell'impianto elettrico eseguite in
modo non corretto e senza tenere
conto delle caratteristiche
tecniche dell'impianto possono
causare anomalie di
funzionamento con rischi di
incendio. 102) Le lampade alogene
contengono gas in pressione, in
caso di rottura è possibile la
proiezione di frammenti di vetro.
103) A causa dell’elevata tensione di alimentazione, l’eventuale
sostituzione di una lampada a
scarica di gas (Bi-Xenon) deve
essere effettuata soltanto da
personale specializzato: pericolo
di morte! Rivolgersi alla Rete
Assistenziale Alfa Romeo
dedicata.
AVVERTENZA Quando il clima è freddo
o umido o dopo una pioggia battente
o dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno
naturale dovuto alla differenza
di temperatura e di umidità tra interno
ed esterno del vetro; tuttavia questo
fenomeno non indica un’anomalia
e non compromette il normale
funzionamento dei dispositivi di
illuminazione. L’appannamento sparisce
rapidamente accendendo le luci, a
partire dal centro del diffusore,
estendendosi progressivamente verso i
bordi.
127
19-9-2013 15:0 Pagina 127
Page 131 of 202
TIPI DI LAMPADESulla vettura sono installate le seguenti lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione. Per
estrarle occorre tirare.Lampade a baionetta: (tipo B) per estrarle dal relativo
portalampada premere il bulbo, ruotarlo in senso antiorario,
quindi estrarlo.
Lampade cilindriche: (tipo C) per estrarle svincolarle dai
relativi contatti.
Lampade alogene: (tipo D) per rimuovere la lampada
sganciare la molla di bloccaggio dalla relativa sede.
128
IN EMERGENZA
19-9-2013 15:0 Pagina 128
Page 132 of 202
LampadeTipoPotenza Rif. Figura
Posizione anteriore/Luci diurne (D.R.L.) LED--
Posizione posteriore LED--
Anabbaglianti / Abbaglianti (versioni con fari
Bi-Alogeni) (per versioni/mercati, dove previsto) H7
55W D
Anabbaglianti / Abbaglianti (versioni con fari
Bi-Xenon) (per versioni/mercati, dove previsto) D1S
35W -
Anabbaglianti / Abbaglianti (versioni con fari
Bi-LED) (per versioni/mercati, dove previsto) LED
--
Indicatori di direzione anteriori PY21W21W B
Indicatori di direzione posteriori PY21W21W B
Indicatori di direzione laterali WY5W5WA
Stop LED--
3° stop LED--
Targa W5W5WA
Retronebbia W16W16W A
Retromarcia W16W16W A
Plafoniera C10W10W C
Plafoniera bagagliaio W5W5WA
129
19-9-2013 15:0 Pagina 129
Page 133 of 202

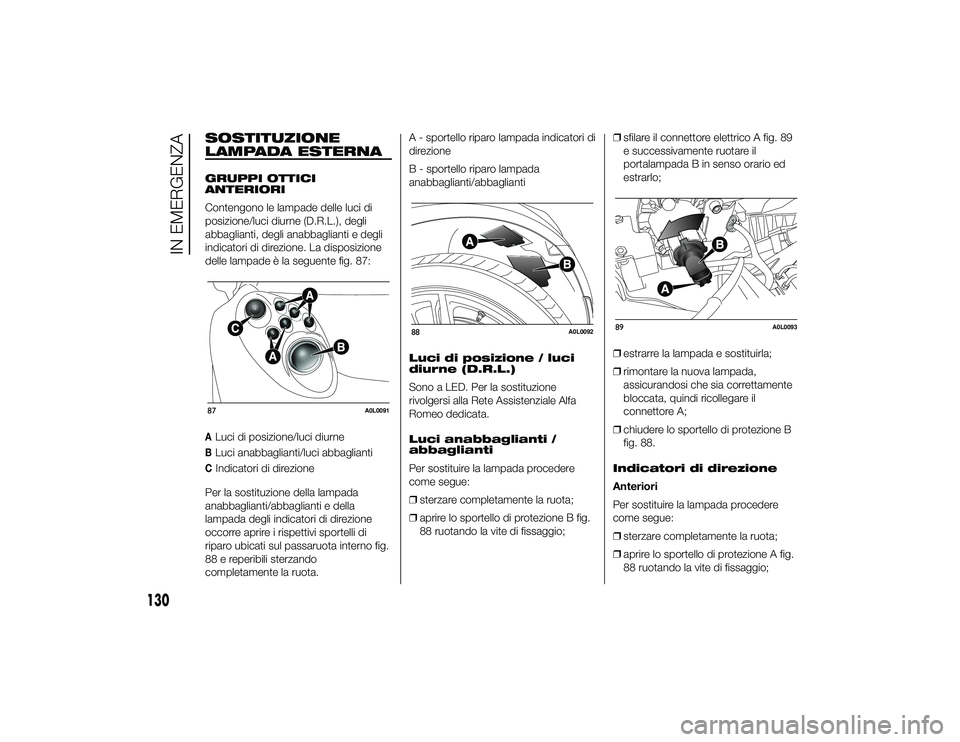

SOSTITUZIONE
LAMPADA ESTERNAGRUPPI OTTICI
ANTERIORI
Contengono le lampade delle luci di
posizione/luci diurne (D.R.L.), degli
abbaglianti, degli anabbaglianti e degli
indicatori di direzione. La disposizione
delle lampade è la seguente fig. 87:ALuci di posizione/luci diurneBLuci anabbaglianti/luci abbagliantiCIndicatori di direzione
Per la sostituzione della lampada
anabbaglianti/abbaglianti e della
lampada degli indicatori di direzione
occorre aprire i rispettivi sportelli di
riparo ubicati sul passaruota interno fig.
88 e reperibili sterzando
completamente la ruota. A - sportello riparo lampada indicatori di
direzione
B - sportello riparo lampada
anabbaglianti/abbaglianti
Luci di posizione / luci
diurne (D.R.L.)
Sono a LED. Per la sostituzione
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
Luci anabbaglianti /
abbaglianti
Per sostituire la lampada procedere
come segue:
❒
sterzare completamente la ruota;
❒ aprire lo sportello di protezione B fig.
88 ruotando la vite di fissaggio; ❒
sfilare il connettore elettrico A fig. 89
e successivamente ruotare il
portalampada B in senso orario ed
estrarlo;
❒ estrarre la lampada e sostituirla;
❒ rimontare la nuova lampada,
assicurandosi che sia correttamente
bloccata, quindi ricollegare il
connettore A;
❒ chiudere lo sportello di protezione B
fig. 88.
Indicatori di direzione
Anteriori
Per sostituire la lampada procedere
come segue:
❒ sterzare completamente la ruota;
❒ aprire lo sportello di protezione A fig.
88 ruotando la vite di fissaggio;87
A0L0091
88
A0L0092
89
A0L0093
130
IN EMERGENZA
19-9-2013 15:0 Pagina 130
Page 134 of 202

❒sfilare il connettore elettrico A fig. 90
e successivamente ruotare il
portalampada B in senso orario ed
estrarlo;
❒ estrarre la lampada e sostituirla;
❒ rimontare la nuova lampada,
assicurandosi che sia correttamente
bloccata, quindi ricollegare il
connettore A;
❒ chiudere lo sportello di protezione A
fig. 88.
Laterali
Per sostituire la lampada procedere
come segue:
❒ agire sul trasparente A nel punto
illustrato in figura fig. 91 in modo
da comprimere la molletta di ritegno,
quindi sfilare il gruppo verso
l’esterno; ❒
ruotare in senso antiorario il
portalampada B, estrarre la lampada
e sostituirla;
❒ rimontare il portalampada B nel
trasparente ruotandolo in senso
orario;
❒ rimontare il gruppo assicurandosi
dello scatto di bloccaggio della
molletta interna. Indicatori di direzione
Per sostituire la lampada procedere
come segue:
❒
rimuovere il tappo di protezione A fig.
92 (uno per lato) ubicato sul
rivestimento laterale del bagagliaio.
❒ inserendo la mano all'interno del foro
rimuovere il secondo tappo in
gomma B di protezione fig. 93.
❒ ruotare il portalampada ed estrarlo;
❒ procedere con la sostituzione della
lampada premendola e ruotandola
in senso antiorario;
❒ ripristinare i tappi di protezione
precedentemente rimossi.90
A0L0094
91
A0L0095
92
A0L0096
131
19-9-2013 15:0 Pagina 131
GRUPPI OTTICI
POSTERIORI
Contengono le lampade delle luci di
direzione, posizione e stop.
Page 135 of 202
Luci di posizione / luci
stop
Sono a LED. Per la sostituzione
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
LUCE RETRONEBBIA /
RETROMARCIA
104)
Per la sostituzione delle lampade luce
retronebbia A fig. 94 o retromarcia B
fig. 94 procedere come segue:
❒ruotare in senso antiorario il
portalampada C fig. 95, estrarre la
lampada e sostituirla. LUCI 3
°STOP
Sono a LED. Per la sostituzione
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata. LUCI TARGA
Per sostituire le lampade procedere
come segue:
❒
agire lateralmente sul trasparente A
(come illustrato in fig. 96) in modo
da comprimere la molletta di ritegno,
quindi rimuovere il gruppo luce targa
A;
❒ ruotare in senso antiorario il
portalampada B fig. 97, estrarre la
lampada C e sostituirla.
93
A0L0134
94
A0L0097
95
A0L0126
96
A0L0136
132
IN EMERGENZA
19-9-2013 15:0 Pagina 132
Page 136 of 202

ATTENZIONE
104) La luce retronebbia e la luceretromarcia sono posizionate
vicino alle marmitte, prestare
attenzione a non ustionarsi
durante la procedura di
sostituzione della lampada.

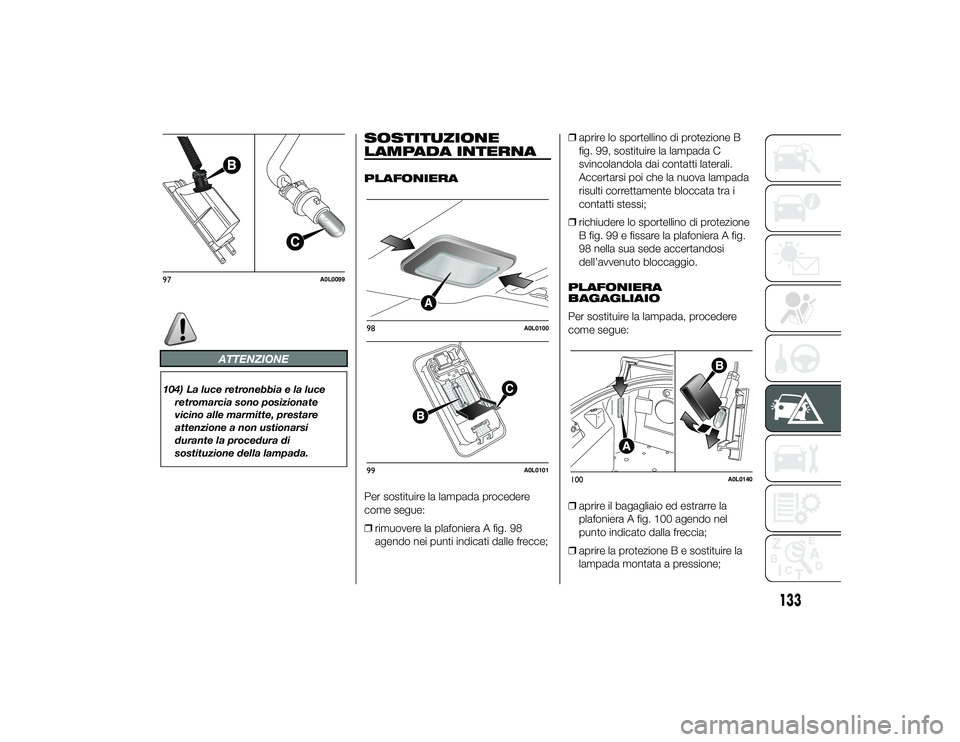

SOSTITUZIONE
LAMPADA INTERNAPLAFONIERA
Per sostituire la lampada procedere
come segue:
❒rimuovere la plafoniera A fig. 98
agendo nei punti indicati dalle frecce; ❒
aprire lo sportellino di protezione B
fig. 99, sostituire la lampada C
svincolandola dai contatti laterali.
Accertarsi poi che la nuova lampada
risulti correttamente bloccata tra i
contatti stessi;
❒ richiudere lo sportellino di protezione
B fig. 99 e fissare la plafoniera A fig.
98 nella sua sede accertandosi
dell’avvenuto bloccaggio.
PLAFONIERA
BAGAGLIAIO
Per sostituire la lampada, procedere
come segue:
❒ aprire il bagagliaio ed estrarre la
plafoniera A fig. 100 agendo nel
punto indicato dalla freccia;
❒ aprire la protezione B e sostituire la
lampada montata a pressione;
97
A0L0099
98
A0L0100
99
A0L0101
100
A0L0140
133
