CODICI MOTORE - VERSIONI CARROZZERIAVersioniCodice motoreVersioni carrozzeria
1750 Turbo Benzina 960A1000960CXB1A 01
166
DATI TECNICI
19-9-2013 15:0 Pagina 166
Page 170 of 202
MOTOREGENERALITÀ1750 Turbo Benzina
Codice tipo 960A1000
Ciclo Otto
Numero e posizione cilindri 4 in linea
Diametro e corsa stantuffi (mm) 83 x 80,5
Cilindrata totale (cm³) 1742
Rapporto di compressione 9,25 ± 0,25
Potenza massima (CEE) (kW) 177 (*)
Potenza massima (CEE) (CV) 240
- regime corrispondente (giri/min) 6000
Coppia massima (CEE) (Nm) 350 (*)
Coppia massima (CEE) (kgm) 35,7
- regime corrispondente (giri/min) 2100 ÷ 4000
Candele di accensione NGK ILKAR7D6G
Combustibile Benzina verde senza piombo 98 R.O.N. oppure 95 R.O.N.(Specifica EN228)(*) Valori ottenuti attraverso l'utilizzo di benzina verde senza piombo a 98 R.O.N.
167
19-9-2013 15:0 Pagina 167
Page 171 of 202
ALIMENTAZIONEVersioniAlimentazione
1750 Turbo Benzina
135)
Iniezione diretta a controllo elettronico con turbo ed intercooler
ATTENZIONE
135) Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
168
DATI TECNICI
19-9-2013 15:0 Pagina 168
Page 172 of 202
TRASMISSIONEVersioniCambio di velocitàFrizioneTrazione
1750 Turbo Benzina Sequenziale a 6 marce
avanti più retromarcia, con sistema di comando
elettroidraulico a gestione elettronica Dispositivo elettroidraulico a
comando elettronico agente su doppia frizione a secco Posteriore
169
19-9-2013 15:0 Pagina 169
Page 173 of 202
FRENIVersioniFreni anterioriFreni posteriori Freno di stazionamento
1750 Turbo Benzina A disco autoventilanti A disco autoventilanti Comandato da leva a mano,
agente sui freni posteriori
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
170
DATI TECNICI
19-9-2013 15:0 Pagina 170
Page 174 of 202
SOSPENSIONIVersioniAnterioriPosteriori
1750 Turbo Benzina A triangoli sovrapposti con barra
stabilizzatrice Sistema McPherson evoluto
171
19-9-2013 15:0 Pagina 171
Page 175 of 202
STERZOVersioniDiametro di sterzata tra marciapiedi (m) Tipo
1750 Turbo Benzina 11A pignone e cremagliera
172
DATI TECNICI
19-9-2013 15:0 Pagina 172
Page 176 of 202

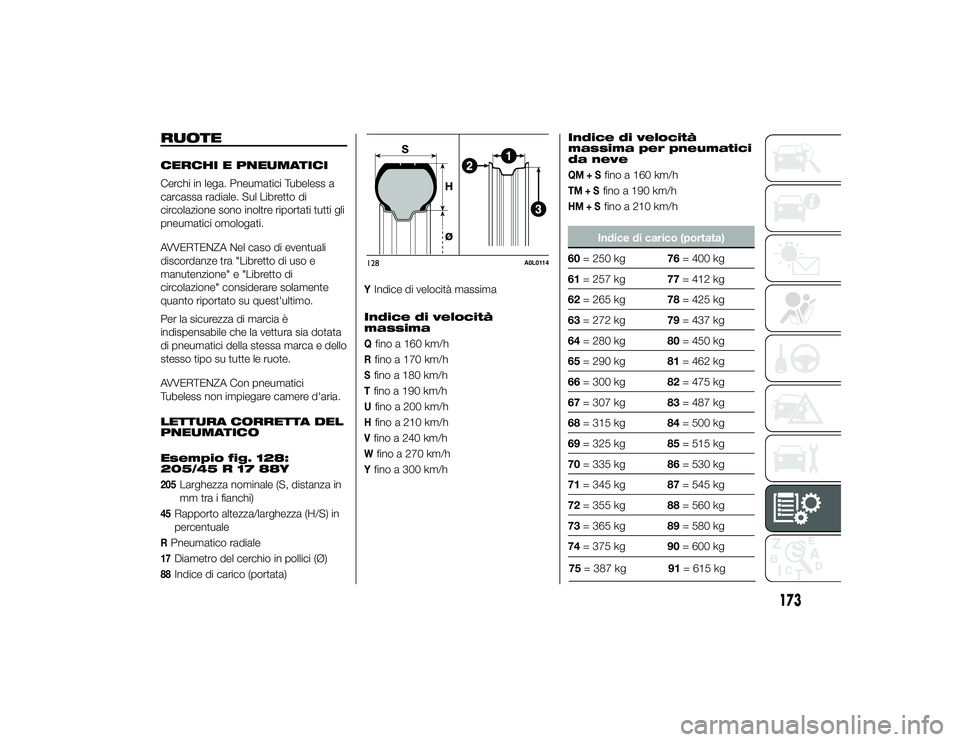

RUOTECERCHI E PNEUMATICI
Cerchi in lega. Pneumatici Tubeless a
carcassa radiale. Sul Libretto di
circolazione sono inoltre riportati tutti gli
pneumatici omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra "Libretto di uso e
manutenzione" e "Libretto di
circolazione" considerare solamente
quanto riportato su quest'ultimo.
Per la sicurezza di marcia è
indispensabile che la vettura sia dotata
di pneumatici della stessa marca e dello
stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.
LETTURA CORRETTA DEL
PNEUMATICO
Esempio fig. 128:
205/45 R 17 88Y205
Larghezza nominale (S, distanza in
mm tra i fianchi)
45
Rapporto altezza/larghezza (H/S) in
percentuale
RPneumatico radiale17
Diametro del cerchio in pollici (Ø)
88
Indice di carico (portata)
YIndice di velocità massima
Indice di velocità
massimaQfino a 160 km/hRfino a 170 km/hSfino a 180 km/hTfino a 190 km/hUfino a 200 km/hHfino a 210 km/hVfino a 240 km/hW
fino a 270 km/h
Yfino a 300 km/h Indice di velocità
massima per pneumatici
da neve
QM+S
fino a 160 km/h
TM+S
fino a 190 km/h
HM+S
fino a 210 km/h
128
A0L0114
173
19-9-2013 15:0 Pagina 173
Indice di carico (portata)
60 = 250 kg 76= 400 kg
61 = 257 kg 77= 412 kg
62 = 265 kg 78= 425 kg
63 = 272 kg 79= 437 kg
64 = 280 kg 80= 450 kg
65 = 290 kg 81= 462 kg
66 = 300 kg 82= 475 kg
67 = 307 kg 83= 487 kg
68 = 315 kg 84= 500 kg
69 = 325 kg 85= 515 kg
70 = 335 kg 86= 530 kg
71 = 345 kg 87= 545 kg
72 = 355 kg 88= 560 kg
73 = 365 kg 89= 580 kg
74 = 375 kg 90= 600 kg
75= 387 kg 91= 615 kg
