2013 Alfa Romeo 4C Libretto Uso Manutenzione (in Italian)

ImpiegoCaratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento della vettura Fluidi e lubrificanti
originali Applicazioni
Lubrificanti e
grassi per la
trasmissione del
moto Lubrificante sintetico di gradazione SAE 75W 85
Qualificazione FIAT 9.55550-MZ3.
TUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N°F704.C08Cambio automatico
TCT
Fluido specifico per attuatori elettroidraulici selettori
rapporti
Qualificazione FIAT 9.55550-SA1 TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubrificante per
attuatore
elettroidraulico
Grasso al bisolfuro di molibdeno per elevate
temperature di utilizzo. Consistenza NL.G.I. 1-2
Qualificazione FIAT 9.55580 TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
Giunti omocinetici lato
ruota
Grasso specifico per giunti omocinetici a basso
coefficiente di attrito. Consistenza NL.G.I. 0-1
Qualificazione FIAT 9.55580 TUTELA STAR 700
Contractual Technical
Reference N° F701.C07
Giunti omocinetici lato
differenziale
Liquido per freni Fluido sintetico per impianti freno e frizione. Supera
le specifiche FMVSS n° 116 DOT 4, ISO 4925, SAE
J1704,
Qualificazione FIAT 9.55597 TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
Freni idraulici e
comandi idraulici
frizione
182
DATI TECNICI
19-9-2013 15:0 Pagina 182

ImpiegoCaratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento della vettura Fluidi e lubrificanti
originali Applicazioni
Protettivo per
radiatori Protettivo con azione anticongelante di colore
rosso a base di glicole monoetilenico inibito con
formulazione organica. Supera le specifiche CUNA
NC 956-16, ASTM D 3306.
Qualificazione FIAT 9.55523 PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01 Percentuale di impiego:
50% acqua
demineralizzata 50%
PARAFLU
UP
(**)
Liquido per
lavacristallo Miscela di alcoli, acqua e tensioattivi CUNA NC
956-11
Qualificazione FIAT 9.55522 TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
(*)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di
PARAFLU
UPe del 40% di acqua demineralizzata.
183
19-9-2013 15:0 Pagina 183
Adesivo per vetriAdesivo base
MS Polymer
Qualificazione FIAT 9.55738/C SIMSON ISR 70-08 APIncollaggio cristalli su
scocca

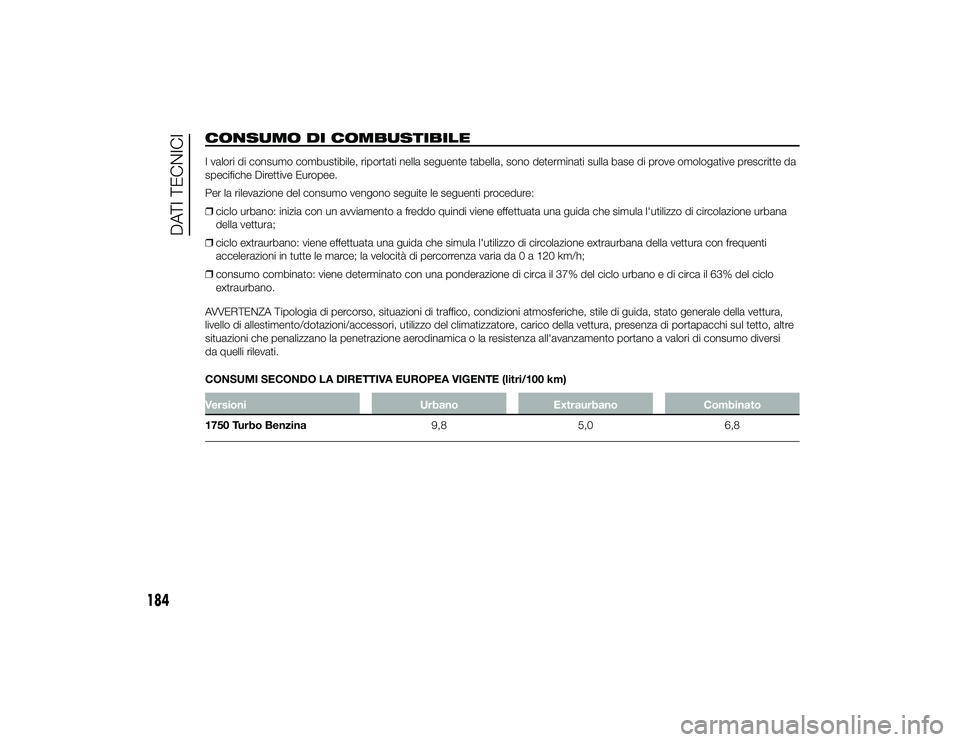

CONSUMO DI COMBUSTIBILEI valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
❒ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana
della vettura;
❒ ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti
accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
❒ consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo
extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura,
livello di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi
da quelli rilevati.
CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)Versioni UrbanoExtraurbano Combinato
1750 Turbo Benzina 9,85,06,8
184
DATI TECNICI
19-9-2013 15:0 Pagina 184

EMISSIONI DI CO
2
I valori di emissione di CO
2riportati nella seguente tabella sono riferiti al consumo combinato.
VersioniEmissioni di CO
2secondo la direttiva europea vigente (g/km)
1750 Turbo Benzina 157
185
19-9-2013 15:0 Pagina 185

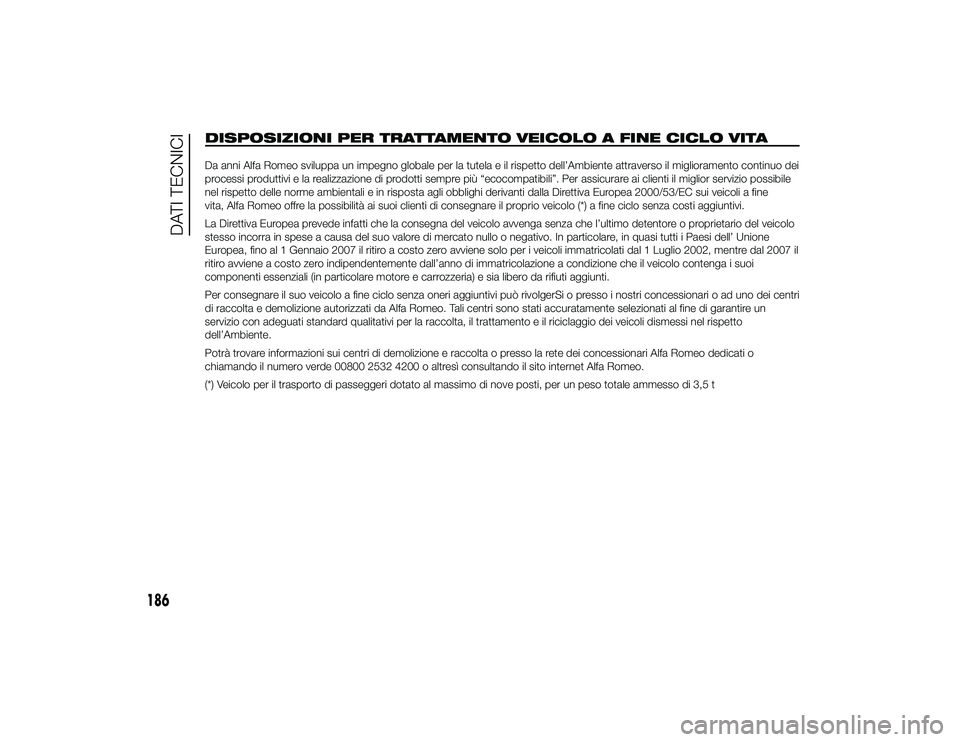

DISPOSIZIONI PER TRATTAMENTO VEICOLO A FINE CICLO VITADa anni Alfa Romeo sviluppa un impegno globale per la tutela e il rispetto dell’Ambiente attraverso il miglioramento continuo dei
processi produttivi e la realizzazione di prodotti sempre più “ecocompatibili”. Per assicurare ai clienti il miglior servizio possibile
nel rispetto delle norme ambientali e in risposta agli obblighi derivanti dalla Direttiva Europea 2000/53/EC sui veicoli a fine
vita, Alfa Romeo offre la possibilità ai suoi clienti di consegnare il proprio veicolo (*) a fine ciclo senza costi aggiuntivi.
La Direttiva Europea prevede infatti che la consegna del veicolo avvenga senza che l’ultimo detentore o proprietario del veicolo
stesso incorra in spese a causa del suo valore di mercato nullo o negativo. In particolare, in quasi tutti i Paesi dell’ Unione
Europea, fino al 1 Gennaio 2007 il ritiro a costo zero avviene solo per i veicoli immatricolati dal 1 Luglio 2002, mentre dal 2007 il
ritiro avviene a costo zero indipendentemente dall’anno di immatricolazione a condizione che il veicolo contenga i suoi
componenti essenziali (in particolare motore e carrozzeria) e sia libero da rifiuti aggiunti.
Per consegnare il suo veicolo a fine ciclo senza oneri aggiuntivi può rivolgerSi o presso i nostri concessionari o ad uno dei centri
di raccolta e demolizione autorizzati da Alfa Romeo. Tali centri sono stati accuratamente selezionati al fine di garantire un
servizio con adeguati standard qualitativi per la raccolta, il trattamento e il riciclaggio dei veicoli dismessi nel rispetto
dell’Ambiente.
Potrà trovare informazioni sui centri di demolizione e raccolta o presso la rete dei concessionari Alfa Romeo dedicati o
chiamando il numero verde 00800 2532 4200 o altresì consultando il sito internet Alfa Romeo.
(*) Veicolo per il trasporto di passeggeri dotato al massimo di nove posti, per un peso totale ammesso di 3,5 t
186
DATI TECNICI
19-9-2013 15:0 Pagina 186

COSA FARE SE
InconvenientePossibile soluzione
... SI FORA UNO PNEUMATICO. Utilizzare il kit di riparazione pneumatici
Fix&Go. Vedere pag. 123.
... SI SGONFIA UNO PNEUMATICO. Ripristinare la pressione corretta.Vedere pag. 176.
... LA BATTERIA E' SCARICA. -Vedere pag. 138 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
... LA PLAFONIERA INTERNA NON SI ACCENDE. Sostituire la lampada.Vedere pag. 133 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
... LA PLAFONIERA BAGAGLIAIO NON SI ACCENDE. Sostituire la lampada.Vedere pag. 133 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
... UNA LAMPADA ESTERNA (luce
abbagliante, anabbagliante...) NON SI ACCENDE. -
Rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
Sostituire la lampada. Vedere pag. 130 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
... IL TELECOMANDO NON FUNZIONA. Sostituire le pile interne al telecomando. Vedere pag. 12.

InconvenientePossibile soluzione
... UN ALZACRISTALLO ELETTRICO NON FUNZIONA. Controllare il relativo fusibile di protezione.
Vedere pag. 134 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
Far verificare il relativo motorino di salita / discesa cristallo Rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
... IL MOTORE NON SI AVVIA, IL MOTORINO DI AVVIAMENTO NON GIRA. -Rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
... IL MOTORE NON SI AVVIA O SI ARRESTA DURANTE LA MARCIA. Verificare che nel serbatoio ci sia combustibile
sufficiente; rifornire in caso di necessità. Vedere pag. 59.
... IL MOTORE NON SI AVVIA IN SEGUITO A UN URTO. Verificare l'attivazione del sistema blocco
combustibile. Vedere pag. 34.
