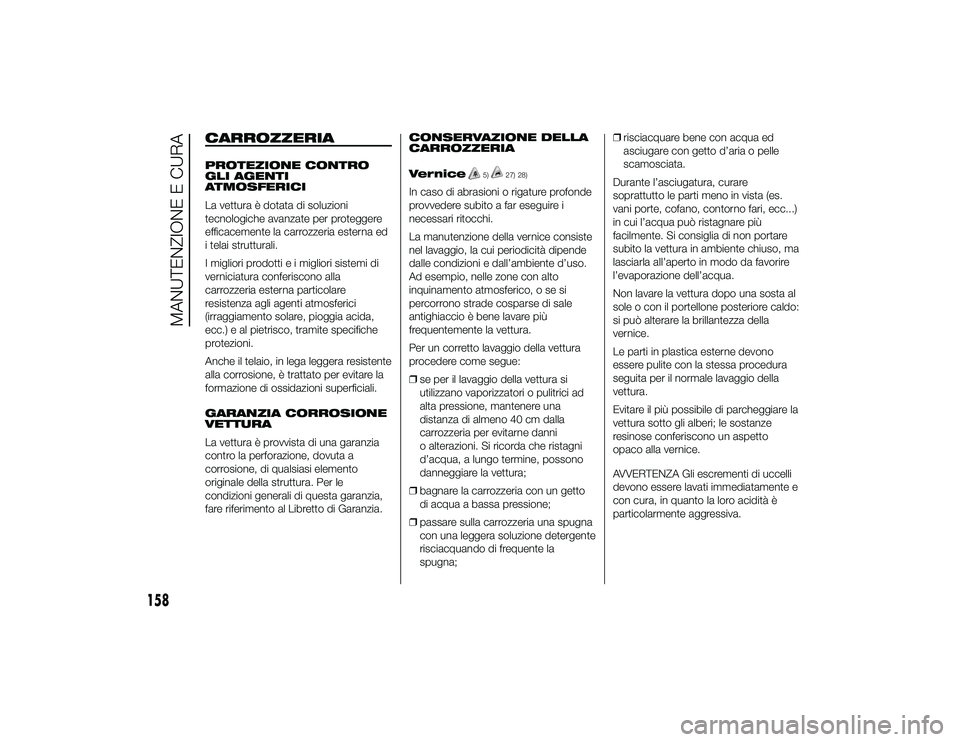

CARROZZERIAPROTEZIONE CONTRO
GLI AGENTI
ATMOSFERICI
La vettura è dotata di soluzioni
tecnologiche avanzate per proteggere
efficacemente la carrozzeria esterna ed
i telai strutturali.
I migliori prodotti e i migliori sistemi di
verniciatura conferiscono alla
carrozzeria esterna particolare
resistenza agli agenti atmosferici
(irraggiamento solare, pioggia acida,
ecc.) e al pietrisco, tramite specifiche
protezioni.
Anche il telaio, in lega leggera resistente
alla corrosione, è trattato per evitare la
formazione di ossidazioni superficiali.
GARANZIA CORROSIONE
VETTURA
La vettura è provvista di una garanzia
contro la perforazione, dovuta a
corrosione, di qualsiasi elemento
originale della struttura. Per le
condizioni generali di questa garanzia,
fare riferimento al Libretto di Garanzia.CONSERVAZIONE DELLA
CARROZZERIA
Vernice
5)
27) 28)
In caso di abrasioni o rigature profonde
provvedere subito a far eseguire i
necessari ritocchi.
La manutenzione della vernice consiste
nel lavaggio, la cui periodicità dipende
dalle condizioni e dall’ambiente d’uso.
Ad esempio, nelle zone con alto
inquinamento atmosferico, o se si
percorrono strade cosparse di sale
antighiaccio è bene lavare più
frequentemente la vettura.
Per un corretto lavaggio della vettura
procedere come segue:
❒
se per il lavaggio della vettura si
utilizzano vaporizzatori o pulitrici ad
alta pressione, mantenere una
distanza di almeno 40 cm dalla
carrozzeria per evitarne danni
o alterazioni. Si ricorda che ristagni
d’acqua, a lungo termine, possono
danneggiare la vettura;
❒ bagnare la carrozzeria con un getto
di acqua a bassa pressione;
❒ passare sulla carrozzeria una spugna
con una leggera soluzione detergente
risciacquando di frequente la
spugna; ❒
risciacquare bene con acqua ed
asciugare con getto d’aria o pelle
scamosciata.
Durante l’asciugatura, curare
soprattutto le parti meno in vista (es.
vani porte, cofano, contorno fari, ecc...)
in cui l’acqua può ristagnare più
facilmente. Si consiglia di non portare
subito la vettura in ambiente chiuso, ma
lasciarla all’aperto in modo da favorire
l’evaporazione dell’acqua.
Non lavare la vettura dopo una sosta al
sole o con il portellone posteriore caldo:
si può alterare la brillantezza della
vernice.
Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio della
vettura.
Evitare il più possibile di parcheggiare la
vettura sotto gli alberi; le sostanze
resinose conferiscono un aspetto
opaco alla vernice.
AVVERTENZA Gli escrementi di uccelli
devono essere lavati immediatamente e
con cura, in quanto la loro acidità è
particolarmente aggressiva.
158
MANUTENZIONE E CURA
19-9-2013 15:0 Pagina 158

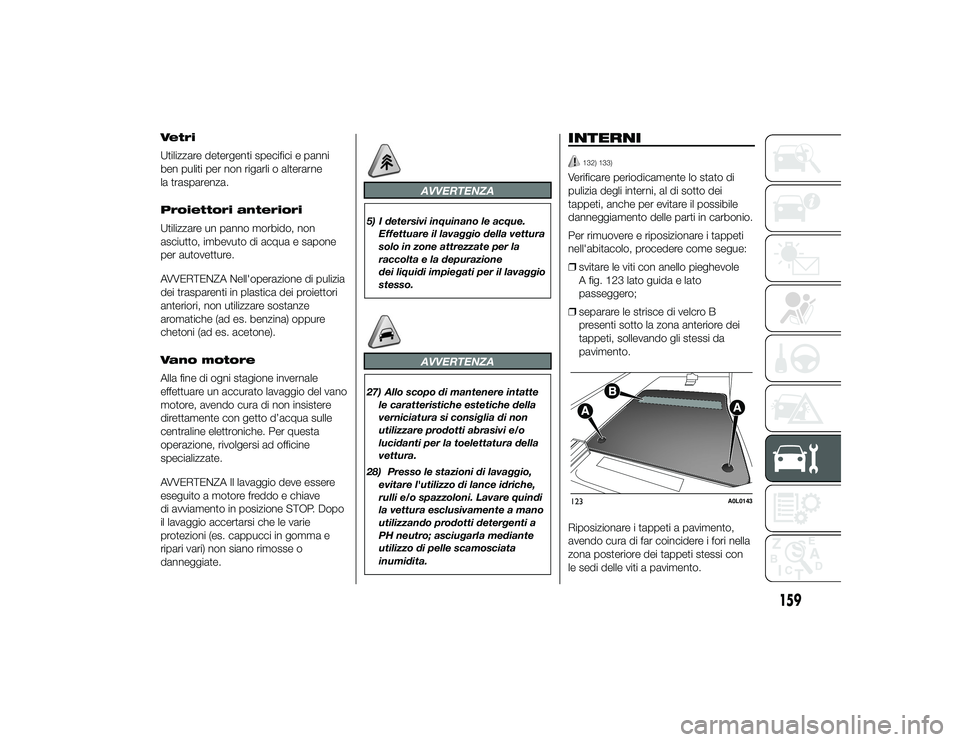

Vetri
Utilizzare detergenti specifici e panni
ben puliti per non rigarli o alterarne
la trasparenza.
Proiettori anteriori
Utilizzare un panno morbido, non
asciutto, imbevuto di acqua e sapone
per autovetture.
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori
anteriori, non utilizzare sostanze
aromatiche (ad es. benzina) oppure
chetoni (ad es. acetone).
Vano motore
Alla fine di ogni stagione invernale
effettuare un accurato lavaggio del vano
motore, avendo cura di non insistere
direttamente con getto d’acqua sulle
centraline elettroniche. Per questa
operazione, rivolgersi ad officine
specializzate.
AVVERTENZA Il lavaggio deve essere
eseguito a motore freddo e chiave
di avviamento in posizione STOP. Dopo
il lavaggio accertarsi che le varie
protezioni (es. cappucci in gomma e
ripari vari) non siano rimosse o
danneggiate.
AVVERTENZA
5) I detersivi inquinano le acque.Effettuare il lavaggio della vettura
solo in zone attrezzate per la
raccolta e la depurazione
dei liquidi impiegati per il lavaggio
stesso.
AVVERTENZA
27) Allo scopo di mantenere intattele caratteristiche estetiche della
verniciatura si consiglia di non
utilizzare prodotti abrasivi e/o
lucidanti per la toelettatura della
vettura.
28) Presso le stazioni di lavaggio, evitare l'utilizzo di lance idriche,
rulli e/o spazzoloni. Lavare quindi
la vettura esclusivamente a mano
utilizzando prodotti detergenti a
PH neutro; asciugarla mediante
utilizzo di pelle scamosciata
inumidita.
INTERNI
132) 133)
Verificare periodicamente lo stato di
pulizia degli interni, al di sotto dei
tappeti, anche per evitare il possibile
danneggiamento delle parti in carbonio.
Per rimuovere e riposizionare i tappeti
nell'abitacolo, procedere come segue:
❒svitare le viti con anello pieghevole
A fig. 123 lato guida e lato
passeggero;
❒ separare le strisce di velcro B
presenti sotto la zona anteriore dei
tappeti, sollevando gli stessi da
pavimento.
Riposizionare i tappeti a pavimento,
avendo cura di far coincidere i fori nella
zona posteriore dei tappeti stessi con
le sedi delle viti a pavimento.123
A0L0143
159
19-9-2013 15:0 Pagina 159

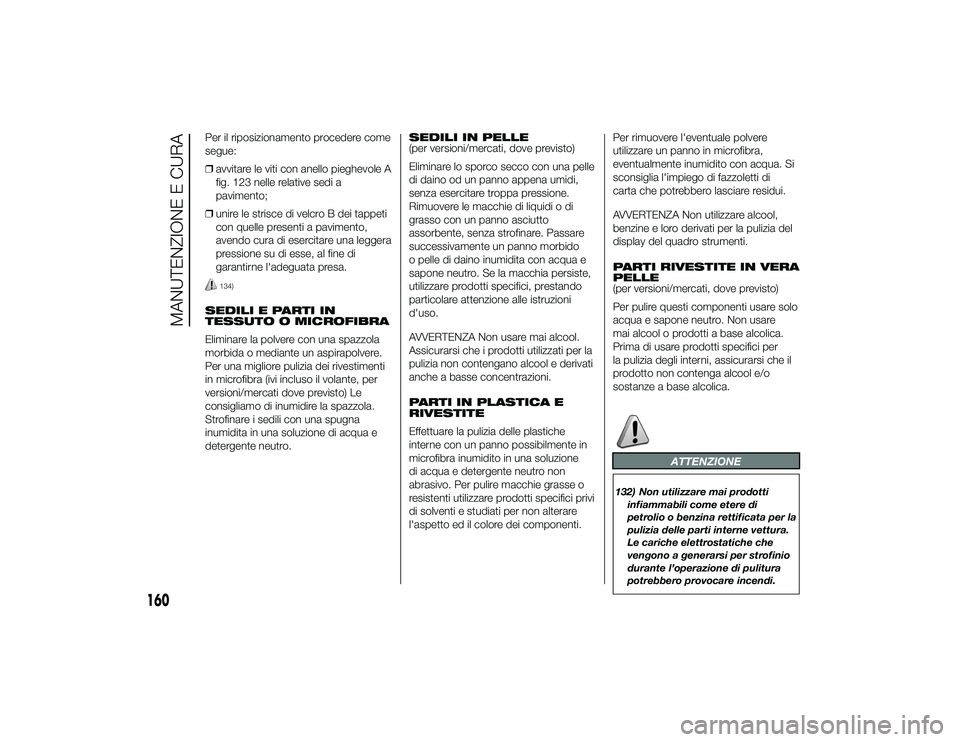

Per il riposizionamento procedere come
segue:
❒avvitare le viti con anello pieghevole A
fig. 123 nelle relative sedi a
pavimento;
❒ unire le strisce di velcro B dei tappeti
con quelle presenti a pavimento,
avendo cura di esercitare una leggera
pressione su di esse, al fine di
garantirne l'adeguata presa.
134)
SEDILI E PARTI IN
TESSUTO O MICROFIBRA
Eliminare la polvere con una spazzola
morbida o mediante un aspirapolvere.
Per una migliore pulizia dei rivestimenti
in microfibra (ivi incluso il volante, per
versioni/mercati dove previsto) Le
consigliamo di inumidire la spazzola.
Strofinare i sedili con una spugna
inumidita in una soluzione di acqua e
detergente neutro. SEDILI IN PELLE
(per versioni/mercati, dove previsto)
Eliminare lo sporco secco con una pelle
di daino od un panno appena umidi,
senza esercitare troppa pressione.
Rimuovere le macchie di liquidi o di
grasso con un panno asciutto
assorbente, senza strofinare. Passare
successivamente un panno morbido
o pelle di daino inumidita con acqua e
sapone neutro. Se la macchia persiste,
utilizzare prodotti specifici, prestando
particolare attenzione alle istruzioni
d'uso.
AVVERTENZA Non usare mai alcool.
Assicurarsi che i prodotti utilizzati per la
pulizia non contengano alcool e derivati
anche a basse concentrazioni.
PARTI IN PLASTICA E
RIVESTITE
Effettuare la pulizia delle plastiche
interne con un panno possibilmente in
microfibra inumidito in una soluzione
di acqua e detergente neutro non
abrasivo. Per pulire macchie grasse o
resistenti utilizzare prodotti specifici privi
di solventi e studiati per non alterare
l'aspetto ed il colore dei componenti.Per rimuovere l'eventuale polvere
utilizzare un panno in microfibra,
eventualmente inumidito con acqua. Si
sconsiglia l'impiego di fazzoletti di
carta che potrebbero lasciare residui.
AVVERTENZA Non utilizzare alcool,
benzine e loro derivati per la pulizia del
display del quadro strumenti.
PARTI RIVESTITE IN VERA
PELLE
(per versioni/mercati, dove previsto)
Per pulire questi componenti usare solo
acqua e sapone neutro. Non usare
mai alcool o prodotti a base alcolica.
Prima di usare prodotti specifici per
la pulizia degli interni, assicurarsi che il
prodotto non contenga alcool e/o
sostanze a base alcolica.
ATTENZIONE
132) Non utilizzare mai prodotti
infiammabili come etere di
petrolio o benzina rettificata per la
pulizia delle parti interne vettura.
Le cariche elettrostatiche che
vengono a generarsi per strofinio
durante l’operazione di pulitura
potrebbero provocare incendi.
160
MANUTENZIONE E CURA
19-9-2013 15:0 Pagina 160

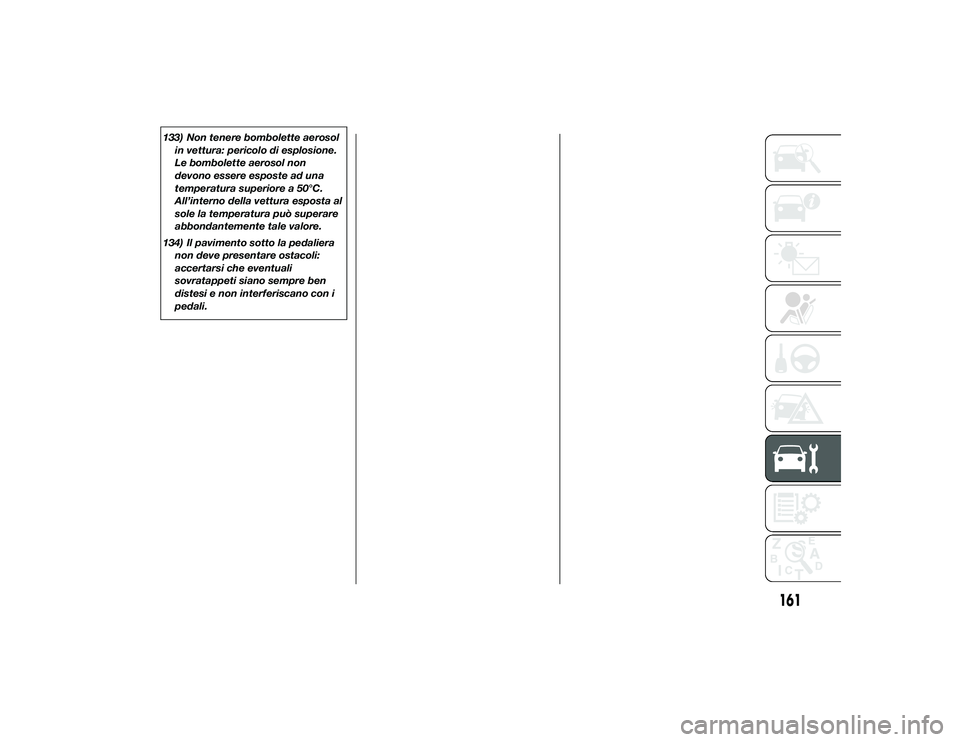

133) Non tenere bombolette aerosolin vettura: pericolo di esplosione.
Le bombolette aerosol non
devono essere esposte ad una
temperatura superiore a 50°C.
All’interno della vettura esposta al
sole la temperatura può superare
abbondantemente tale valore.
134) Il pavimento sotto la pedaliera non deve presentare ostacoli:
accertarsi che eventuali
sovratappeti siano sempre ben
distesi e non interferiscano con i
pedali.
161
19-9-2013 15:0 Pagina 161

162

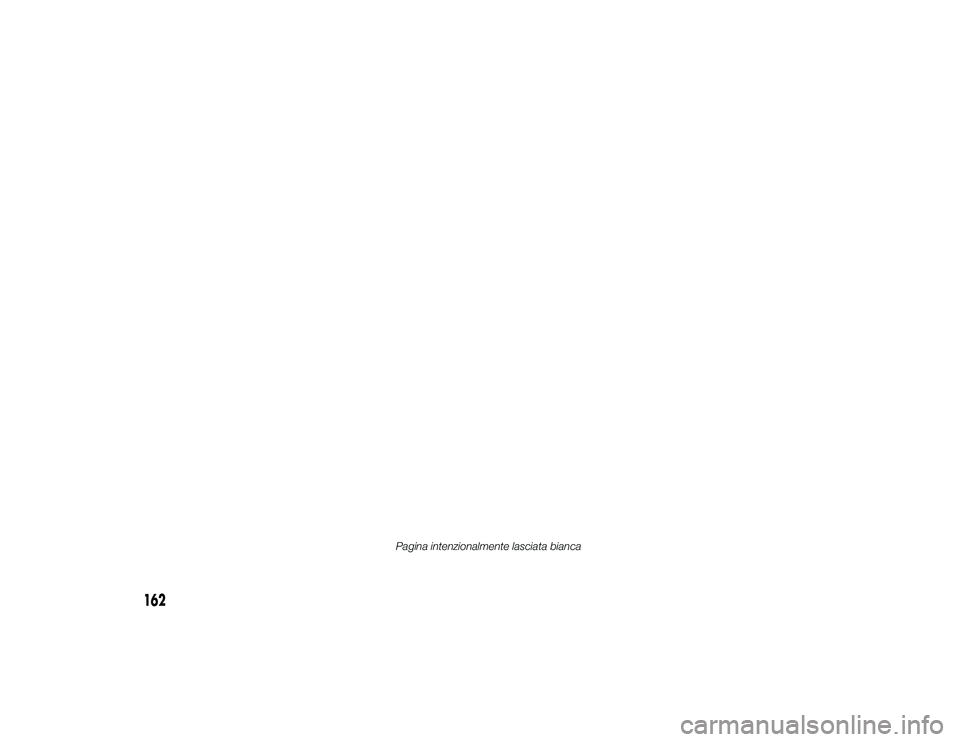

Pagina intenzionalmente lasciata bianca
19-9-2013 15:0 Pagina 162

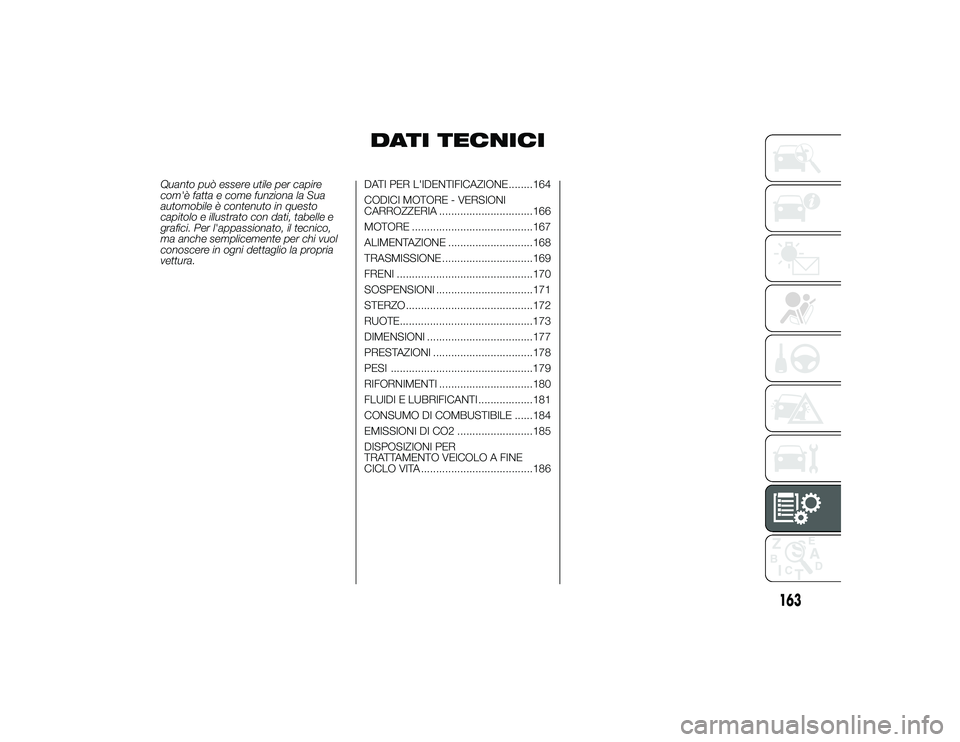

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
automobile è contenuto in questo
capitolo e illustrato con dati, tabelle e
grafici. Per l'appassionato, il tecnico,
ma anche semplicemente per chi vuol
conoscere in ogni dettaglio la propria
vettura.DATI PER L'IDENTIFICAZIONE ........164
CODICI MOTORE - VERSIONI
CARROZZERIA ...............................166
MOTORE ........................................167
ALIMENTAZIONE ............................168
TRASMISSIONE ..............................169
FRENI .............................................170
SOSPENSIONI ................................171
STERZO..........................................172
RUOTE............................................173
DIMENSIONI ...................................177
PRESTAZIONI .................................178
PESI ...............................................179
RIFORNIMENTI ...............................180
FLUIDI E LUBRIFICANTI ..................181
CONSUMO DI COMBUSTIBILE ......184
EMISSIONI DI CO2 .........................185
DISPOSIZIONI PER
TRATTAMENTO VEICOLO A FINE
CICLO VITA .....................................186
163
19-9-2013 15:0 Pagina 163

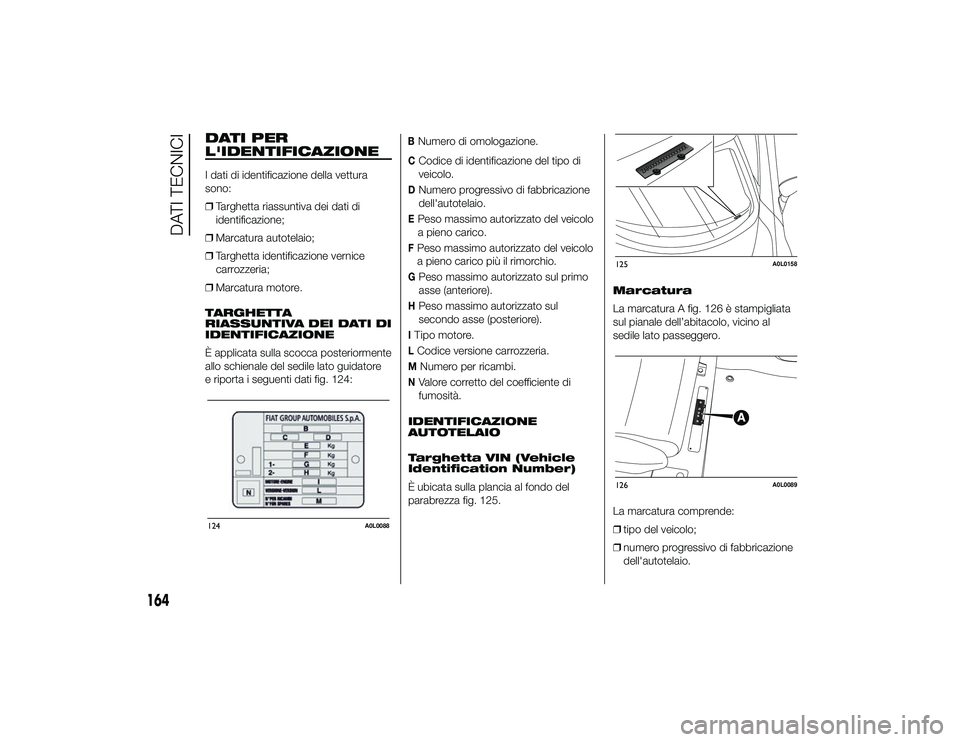

DATI PER
L'IDENTIFICAZIONEI dati di identificazione della vettura
sono:
❒Targhetta riassuntiva dei dati di
identificazione;
❒ Marcatura autotelaio;
❒ Targhetta identificazione vernice
carrozzeria;
❒ Marcatura motore.
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sulla scocca posteriormente
allo schienale del sedile lato guidatore
e riporta i seguenti dati fig. 124:
BNumero di omologazione.CCodice di identificazione del tipo di
veicolo.DNumero progressivo di fabbricazione
dell'autotelaio.EPeso massimo autorizzato del veicolo
a pieno carico.FPeso massimo autorizzato del veicolo
a pieno carico più il rimorchio.GPeso massimo autorizzato sul primo
asse (anteriore).HPeso massimo autorizzato sul
secondo asse (posteriore).ITipo motore.LCodice versione carrozzeria.M
Numero per ricambi.
NValore corretto del coefficiente di
fumosità.
IDENTIFICAZIONE
AUTOTELAIO
Targhetta VIN (Vehicle
Identification Number)
È ubicata sulla plancia al fondo del
parabrezza fig. 125. Marcatura
La marcatura A fig. 126 è stampigliata
sul pianale dell’abitacolo, vicino al
sedile lato passeggero.
La marcatura comprende:
❒
tipo del veicolo;
❒ numero progressivo di fabbricazione
dell'autotelaio.
124
A0L0088
125
A0L0158
126
A0L0089
164
DATI TECNICI
19-9-2013 15:0 Pagina 164

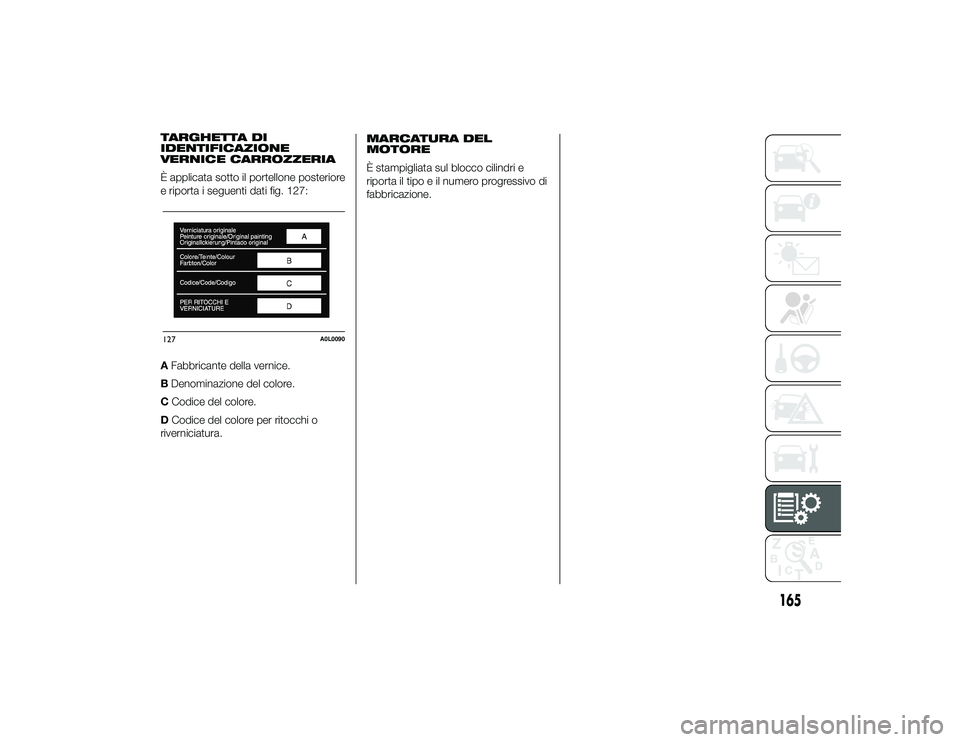

TARGHETTA DI
IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata sotto il portellone posteriore
e riporta i seguenti dati fig. 127:
AFabbricante della vernice.
B Denominazione del colore.
C Codice del colore.
D Codice del colore per ritocchi o
riverniciatura. MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.127
A0L0090
165
19-9-2013 15:0 Pagina 165
