2013 Acura RDX Manuel du propriétaire (in French)

336
uuTémoin, s’allume/clignote uSi le témoin de basse pression de gonflage des pneus/TPMS s’allume ou clignote
Gérer les imprévus
Si le témoin de basse pression de gonflage des pneus/TPMS s’allume ou clignote
■Raisons pour lesquelles le témoin s’allume ou clignote
La pression de gonflage d’un pneu est significativement basse. S’il y a un
problème au niveau du TPMS ou si le pneu de secours compact est installé, le
témoin clignote pendant environ une minute et reste ensuite allumé.
■Lorsque le témoin s’allume
Arrêter le véhicule dans un endroit sécuritaire. Vérifier la pression de gonflage des
pneus et régler la pression conformément à la spécification. La spécification de la
pression de gonflage des pneus est indiquée sur l’étiquette apposée sur le
montant de portière du côté conducteur.
■Lorsque le témoin clignote
Faire inspecter le pneu par un concessionnaire dès que possible. Si le pneu de
secours compact est à l’origine du clignotement du témoin, changer le pneu pour
un pneu de pleine dimension. Le témoin s’éteint après un certain temps.
1 Si le témoin de basse pression de gonflage des pneus/TPMS s’allume ou clignoteREMARQUELe fait de conduire sur un pneu à pression de gonflage
vraiment insuffisante peut entraîner sa surchauffe. Un pneu
surchauffé peut entraîner sa défaillance. Toujours gonfler les
pneus conformément à la pression spécifiée.

337à suivre
Gérer les imprévus
Fusibles
Emplacements des fusiblesSi des appareils électriques ne fonctionnent pas,
régler le mode d’alimentation à CONTACT
COUPÉ (ANTIVOL) et vérifier si les fusibles
concernés sont grillés.
Les emplacements des fusibles sont indiqués sur
le couvercle du boîtier à fusibles. Trouver le
fusible visé en utilisant le numéro de fusible et le
numéro du couvercle du boîtier.
Situé près du réservoir du liquide de frein.
Appuyer sur les languettes pour ouvrir le boîtier.
■Boîtier à fusibles du compartiment
moteur
■Circuit protégé et calibre de fusibleCircuit protégéAmpères
1
EPS70 AMoteur du hayon électrique*(40 A)ABS/VSA FSR20 AMoteur ABS/VSA40 AE-DPS30 AFusible principal120 A
2
ST CUT50 A
Boîtier à fusibles principal 1 60 A
Fusible principal 2 du boîtier60 A
Allumage principal 50 A
Essuie-phares(30 A)
Moteur du ventilateur aux. 30 A Désembueur de lunette 40 A
Moteur du ventilateur principal 30 A Fusible principal de phare 30 A Soufflante 40 A
3
Glissement du siège à réglage électrique du conducteur 20 AInclinaison du siège électrique du conducteur20 AGlissement du siège à réglage électrique du passager20 AInclinaison du siège à réglage électrique du passager20 A
4− −
5Fusible de diagnostic STR7,5 A
6− −
7−−
8− −
*1 : Modèles équipés des feux de croisement à ampoules halogènes
*2 : Modèles équipés d’ampoules avec tube à arc à haute tension
9−−
10 − −
11Niveau d’huile7,5 A
12 Phares antibrouillard*(20 A)13Dispositif de fermeture du hayon électrique*(20 A)
14 Feux de détresse 10 A
15IGP215 A
16 Bobine d’allumage 15 A
17Arrêt10 A
18 Avertisseur sonore 10 A
19ACM10 A
20 Feu de croisement droit 10 A*115 A*221Embrayage MG7,5 A
22 DBW 15 A
23Feu de croisement gauche10 A*115 A*224 ACC 10 A25Injection continue de
carburant principal(15 A)
26 Remorque (20 A)
27Petit20 A
28 Éclairage d’accueil 7,5 A
29Feux de recul10 A
Circuit protégéAmpères
* Non disponible sur tous les modèles

338
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé près du tableau de bord.
Les emplacements des fusibles apparaissent sur
l’étiquette posée sur le panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.
■Circuit protégé et calibre de fusible
■Boîtier à fusibles intérieur
Boîtier à fusibles
Étiquette des fusibles
Circuit protégéAmpères1−−2ACG15 A3SRS10 A4Pompe à carburant15 A5Compteur7,5 A6Option7,5 A7VB SOL10 A
8Côté avant droit
Moteur serrure de portière
(déverrouillage)15 A
9Côté arrière gauche
Moteur serrure de portière (déverrouillage)15 A
10 Soutien lombaire électrique 7,5 A
11Toit ouvrant20 A
12 Prise électrique d’accessoire
(console centrale) 15 A
13Lave-glaces principal15 A
14 Chauffe-siège 15 A
15Moteur serrure de portière du conducteur (déverrouillage)10 A
16 − −
17−−
18 − −
19ACC7,5 A
20 Verrouillage de la clé à ACC 7,5 A
21Phares de jour7,5 A
22 Climatiseur 7,5 A
23Essuie-glaces arrière10 A
24 ABS/VSA 7,5 A
25−−
26 Amplificateur audio 20 A
27Prise électrique d’accessoire (avant)15 A
28 − −
29ODS7,5 A
30 Moteur de serrure de portière
du conducteur (verrouillage) 10 A
Circuit protégéAmpères31Smart10 A
32 Côté avant droit
Moteur de serrure de portière (verrouillage) 15 A
33Côté arrière gauche
Moteur de serrure de portière (verrouillage)15 A
34 Petites lampes 7,5 A
35Luminosité7,5 A
36 Essuie-glaces arrière, principal 10 A
37−−
38 Feu de route gauche 10 A
39Feu de route droit10 A
40 TPMS 7,5 A
41Serrure de portière20 A
42 Glace à commande électrique
du conducteur 20 A
43Glace à commande électrique,
côté arrière droit20 A
44 Glace à commande électrique,
côté avant droit 20 A
45Glace à commande électrique,
côté arrière gauche20 A
46 Essuie-glaces 30 A
Circuit protégéAmpères

339
uuFusibles uVérification et remplacement des fusibles
Gérer les imprévus

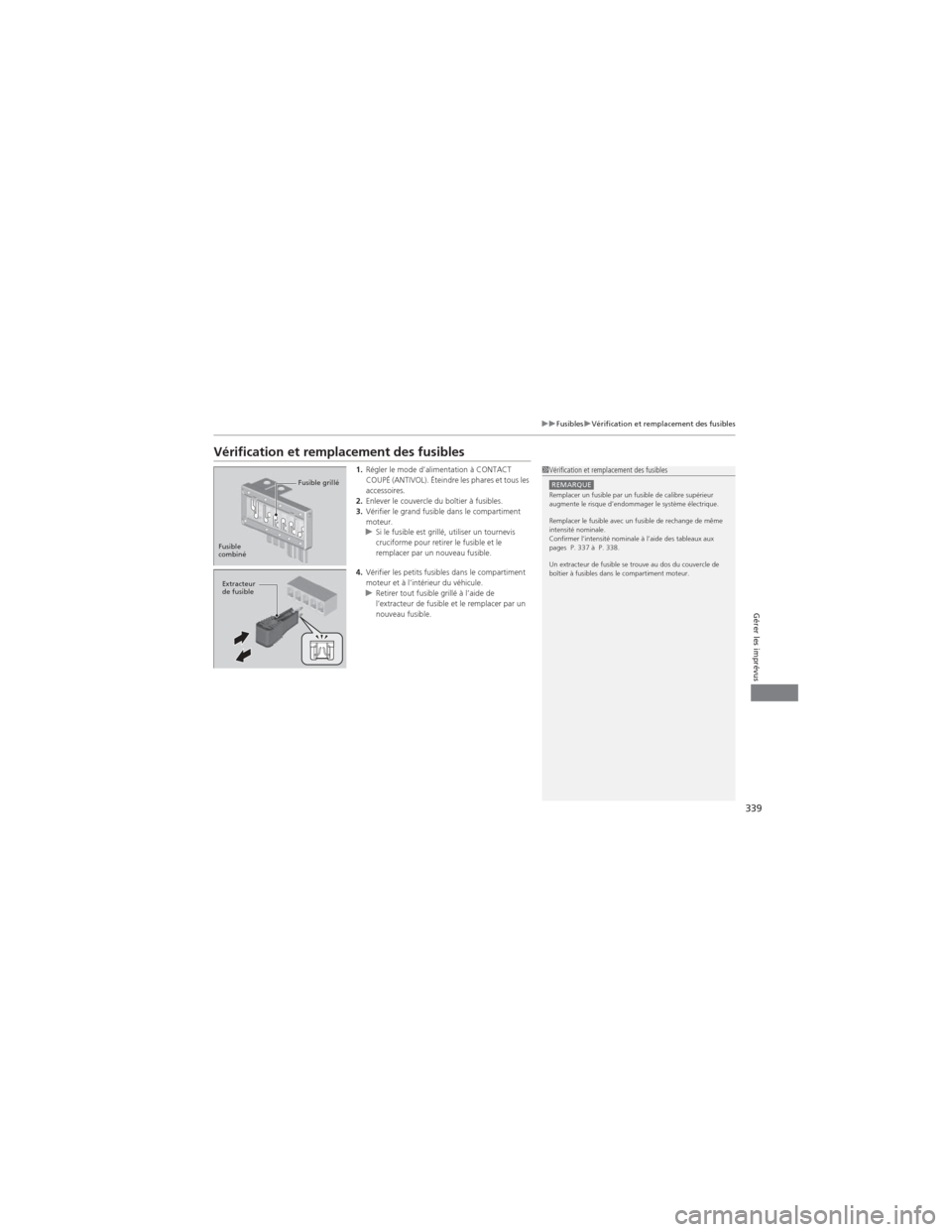

Vérification et remplacement des fusibles
1. Régler le mode d’alimentation à CONTACT
COUPÉ (ANTIVOL). Éteindre les phares et tous les
accessoires.
2. Enlever le couvercle du boîtier à fusibles.
3. Vérifier le grand fusible dans le compartiment
moteur.
u Si le fusible est grillé, utiliser un tournevis
cruciforme pour retirer le fusible et le
remplacer par un nouveau fusible.
4. Vérifier les petits fusibles dans le compartiment
moteur et à l’intérieur du véhicule.
u Retirer tout fusible grillé à l’aide de
l’extracteur de fusible et le remplacer par un
nouveau fusible.1Vérification et remplacement des fusiblesREMARQUERemplacer un fusible par un fusible de calibre supérieur
augmente le risque d’endommager le système électrique.
Remplacer le fusible avec un fusible de rechange de même
intensité nominale.
Confirmer l’intensité nominale à l’aide des tableaux aux
pages P. 337 à P. 338.
Un extracteur de fusible se trouve au dos du couvercle de
boîtier à fusibles dans le compartiment moteur.
Fusible
combiné Fusible grillé
Extracteur
de fusible

340
Gérer les imprévus
Remorquage d’urgence
Appeler un service de remorquage professionnel si un remorquage du véhicule s’impose.
■Dépanneuse à plate-forme
L’opérateur charge le véhicule à l’arrière du camion.
C’est le meilleur moyen de transporter ce véhicule.
■Dépanneuse à système de levage des roues
La dépanneuse est équipée de deux bras pivotants qui passent sous les pneus avant et les
soulèvent du sol. Les pneus arrière restent sur le sol. Cette méthode de remorquage est
acceptable pour ce véhicule.
1 Remorquage d’urgenceREMARQUESoulever ou remorquer le véhicule par les pare-chocs causera
des dommages graves. Les pare-chocs ne sont pas conçus
pour porter le poids du véhicule.
REMARQUEUn remorquage inadéquat comme, par exemple, remorquer
le véhicule derrière une autocaravane ou tout autre véhicule
à moteur, peut endommager la boîte de vitesses.
Ne jamais remorquer le véhicule avec seulement une corde
ou une chaîne.
Une telle manœuvre serait très dangereuse étant donné que
les cordes ou les chaînes peuvent ballotter d’un côté à l’autre
ou se rompre.
Tous les modèles
Modèles 2RM

341à suivre
Gérer les imprévus
Lorsque le hayon ne s’ouvre pas
Si le hayon ne s’ouvre pas, suivre la procédure suivante.1.Utiliser un tournevis à lame plate et retirer le
couvercle du côté intérieur du hayon.
2. Pour ouvrir le hayon, pousser sur le hayon tout en
glissant le levier vers la droite à l’aide d’un
tournevis à lame plate.
u Ne pas utiliser les pour faire glisser le levier.■Lorsque le hayon ne s’ouvre pas1Lorsque le hayon ne s’ouvre pasQue faire – Faire un suivi
Après avoir pris ces mesures, communiquer avec un
concessionnaire pour faire vérifier le véhicule.
Avant de fermer le hayon à partir de l’intérieur, s’assurer qu’il
y a assez d’espace autour du hayon et que celui-ci ne
heurtera personne ni aucun objet.
Couvercle
Modèles avec hayon électrique
Levier

342
uuLorsque le hayon ne s’ouvre pas u
Gérer les imprévus
2.Pour ouvrir le hayon, pousser sur le hayon en
poussant le levier vers le bas à l’aide du tournevis
à lame plate.Modèles sans hayon électrique

343
Information
Le présent chapitre comprend les spécifications du véhicule, les emplacements des numéros
d’identification et autres renseignements exigés par la loi.
Spécifications ........................................ 344
Numéros d’identification
Numéro d’identification du véhicule (NIV) .. 346
Numéro du moteur et numéro de la boîte de vitesses .................................................. 346
Dispositifs émettant des ondes radio ... 347
Signalement des défauts de sécurité .. 348Essai de contrôle des émissions
Essai des codes de disponibilité ............. 349
Couvertures de la garantie ................... 351
Manuels autorisés ................................. 353Renseignements du service à la clientèle... 354
