8-43
8
Charge de la batterie
Confier la charge de la batterie à
un concession-
naire Yamaha dè s que possible si elle semble être
d é charg ée. Ne pas oublier qu ’une batterie se dé -
charge plus rapidement si le v éhicule est é quipé
d ’accessoires électriques.
ATTENTIONFCB00931Recourir à un chargeur spé cial à tension cons-
tante pour charger les batteries de type plomb-
acide à r égulation par soupape (VRLA). L’ utili-
sation d’ un chargeur de batterie conventionnel
endommagera la batterie.Entreposage de la batterie
Si le VTT doit rester inutilis é pendant plus d ’un
mois, dé poser la batterie, la recharger compl ète-
ment et la ranger dans un endroit frais et sec.
Quand la batterie est remis ée pour plus de deux
mois, il convient de la contr ôler au moins une
fois par mois et de la recharger quand né ces-
saire.
ATTENTIONFCB00940Toujours veiller à ce que la batterie soit char-
g ée. Remiser une batterie d écharg ée risque de
l ’endommager de fa çon irr éversible.Pose de la batterieN.B.S ’assurer que la batterie est charg ée au maxi-
mum.1. Remettre la batterie dans son logement.
2. Brancher d ’abord le c âble positif de la batte-
rie, puis le c âble n égatif en les fixant avec leur
vis. ATTENTION : Lors de la repose de la
batterie, s ’assurer que le contact est
coup é et de brancher d’ abord le câble po-
sitif, puis le c âble n égatif.
[FCB01110]
U1BS62F0.book Page 43 Monday, April 18, 2011 7:02 PM

8-44
83. Remettre la plaque de fixation de la batterie
en place et la fixer à l’aide des vis, puis accro-
cher la sangle de protection de la trousse de
r é paration.
4. Remettre la selle en place. (Voir page 4-12.)
FBU25243Remplacement du fusible Le porte-fusible se trouve sous la selle. (Voir page
4-12.)
Si le fusible est grill é, le remplacer comme suit.
1. Tourner la cl é de contact sur “ OFF” et é teindre
tous les circuits électriques.ATTENTIONFCB00640Afin d ’éviter un court-circuit, couper le contact
avant de contr ôler ou de remplacer un fusible.
1. C âble positif de batterie (rouge)
2. C âble n égatif de batterie (noir)
2
1. Fusible
2. Fusible de rechange
U1BS62F0.book Page 44 Monday, April 18, 2011 7:02 PM

8-45
8
2. Retirer le fusible grill
é et le remplacer par un
fusible neuf de l ’intensit é sp écifié e.
AVERTISSEMENT ! Toujours monter un fusible de l ’intensit é sp écifi ée et ne jamais
le substituer par un objet de remplace-
ment. La mise en place d ’un fusible d’ in-
tensit é incorrecte ou d ’un objet de rempla-
cement risque d ’endommager le circuit
é lectrique, ce qui peut provoquer un in-
cendie.
[FWB02172]
3. Tourner la cl é de contact sur “ON ” et allumer
tous les circuits é lectriques afin de v érifier si
l ’é quipement électrique fonctionne.
4. Si le fusible neuf grille imm édiatement, faire
contr ôler l ’installation électrique par un con-
cessionnaire Yamaha.FBU25542Remplacement d ’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit : 1. Tirer sur le cache du porte-ampoule
à l’arri ère
du phare afin de le dé poser.
2. Retirer le porte-ampoule en appuyant sur ce- lui-ci et en le tournant dans le sens inverse
des aiguilles d ’une montre.
Fusible sp
écifi é:
15.0 A
1. Cache du porte-ampoule de phare
U1BS62F0.book Page 45 Monday, April 18, 2011 7:02 PM

8-46
83. D
époser l ’ampoule grill ée de l ’optique de
phare en tirant sur celle-ci.
4. Monter une ampoule de phare neuve dans l’optique de phare en veillant à aligner la saillie
de l ’ampoule et la rainure de l ’optique de
phare. ATTENTION : Ne jamais toucher le
verre d ’une ampoule de phare afin de ne
pas laisser de r ésidus graisseux. La
graisse r éduit la transparence du verre, la
luminosit é de l ’ampoule, ainsi que sa du-
r é e de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l ’am-
poule avec un chiffon imbib é d ’alcool ou
de diluant pour peinture.
[FCB00651]
5. Monter le porte-ampoule de phare en alignant ses saillies sur les orifices de l ’optique de
phare, puis en l ’enfonç ant et en le tournant à
fond dans le sens des aiguilles d’ une montre.
1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
U1BS62F0.book Page 46 Monday, April 18, 2011 7:02 PM

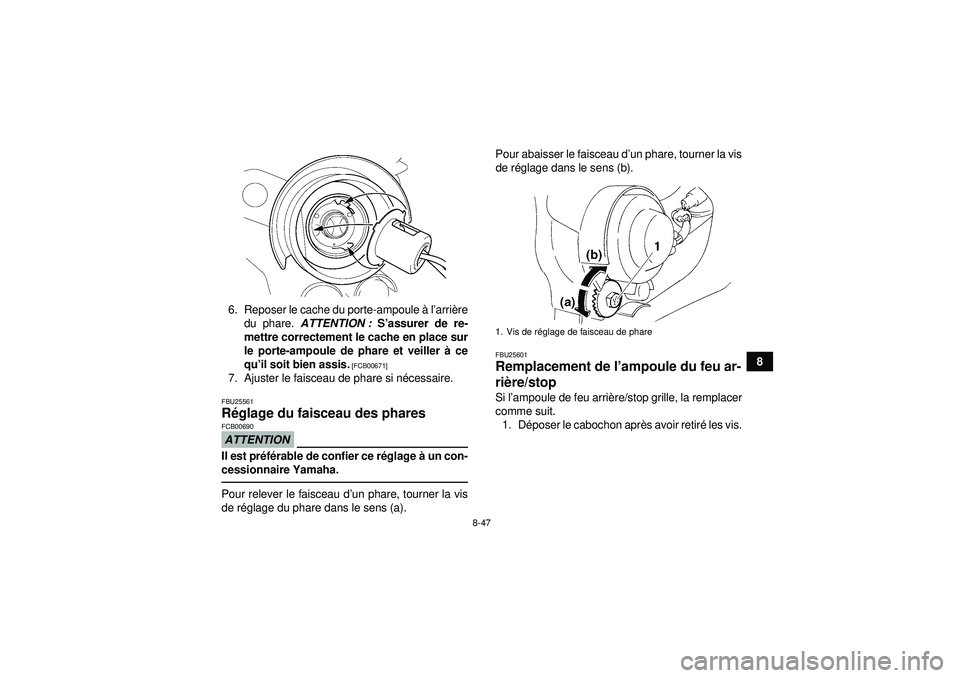

8-47
8
6. Reposer le cache du porte-ampoule
à l’arri ère
du phare. ATTENTION : S’assurer de re-
mettre correctement le cache en place sur
le porte-ampoule de phare et veiller à ce
qu’ il soit bien assis.
[FCB00671]
7. Ajuster le faisceau de phare si n écessaire.FBU25561R églage du faisceau des phares ATTENTIONFCB00690Il est pr éfé rable de confier ce r églage à un con-
cessionnaire Yamaha.Pour relever le faisceau d ’un phare, tourner la vis
de r églage du phare dans le sens (a). Pour abaisser le faisceau d
’un phare, tourner la vis
de r églage dans le sens (b).
FBU25601Remplacement de l ’ampoule du feu ar-
ri ère/stop Si l ’ampoule de feu arri ère/stop grille, la remplacer
comme suit. 1. D époser le cabochon apr ès avoir retir é les vis.1. Vis de r églage de faisceau de phare
U1BS62F0.book Page 47 Monday, April 18, 2011 7:02 PM

8-48
82. Retirer l
’ampoule grill ée en l ’enfon çant et en la
tournant dans le sens inverse des aiguilles
d ’une montre. 3. Monter une ampoule neuve dans la douille,
l’enfoncer et la tourner à fond dans le sens
des aiguilles d ’une montre.
4. Remettre le cabochon en place et le fixer à
l ’aide de ses vis. ATTENTION : Ne pas ser-
rer les vis à l ’excè s afin de ne pas risquer
de casser la lentille.
[FCB00701]
FBU25651
D épose d ’une roue 1. Placer le VTT sur une surface de niveau.
2. Desserrer les écrous de roue.
1. Vis
1. Ampoule de feu arri ère/stop
U1BS62F0.book Page 48 Monday, April 18, 2011 7:02 PM

8-49
8
3. Sur
élever le VTT et placer un support ad équat
sous le cadre.
4. Retirer les écrous de la roue.
5. D époser la roue.
FBU25661Repose d ’une roue 1. Placer le VTT sur une surface de niveau.
2. Poser la roue et les écrous.
3. Reposer les roues sur le sol.
4. Serrer les écrous de roue à leur couple de ser-
rage sp écifique.
FBU25720Diagnostic de pannes Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d ’usine, une panne
peut malgr é tout survenir. Toute d éfaillance des
syst èmes d ’alimentation, de compression ou d’ al-
lumage, par exemple, peut entraî ner des problè-
mes de d émarrage et une perte de puissance.
Le sch éma de diagnostic de pannes ci-apr ès per-
met d ’effectuer rapidement et en toute facilit é le
contr ôle de ces pi èces ma îtresses. Si une r épara-
tion quelconque est requise, confier le VTT à un
concessionnaire Yamaha, car ses techniciens
qualifi és disposent des connaissances, du savoir-
faire et des outils né cessaires à un entretien ad é-
quat.
Utiliser exclusivement des pi èces de rechange
d ’origine Yamaha. En effet, les pi èces d ’autres
marques peuvent sembler identiques, mais elles
1. Écrou de roue
Couples de serrage :
Écrou de roue avant :
45 Nm (4.5 m ·kgf, 33 ft ·lbf)
É crou de roue arri ère :
45 Nm (4.5 m ·kgf, 33 ft ·lbf)
U1BS62F0.book Page 49 Monday, April 18, 2011 7:02 PM

8-50
8sont souvent de moindre qualit
é. Ces pi èces
s ’useront donc plus rapidement et leur utilisation
pourrait entra îner des r éparations on éreuses.
AVERTISSEMENT
FWB02280Ne pas fumer lors du contr ôle du syst ème d ’ali-
mentation. Le carburant pourrait s ’enflammer
ou exploser et causer des blessures graves ou
des dé gâts mat ériels importants. S ’assurer
qu’ il n’y a ni flammes nues ni é tincelles à proxi-
mit é du v éhicule, y compris veilleuses de
chauffe-eau ou de chaudi ères.U1BS62F0.book Page 50 Monday, April 18, 2011 7:02 PM
