5-1
5
FBU19201
CONTRÔLES AVANT UTILISATION
FBU19224Effectuer les contr ôles avant chaque d épart afin de s ’assurer que le VTT peut ê tre utilisé en toute s écurit é.
Toujours respecter les proc édé s et intervalles de contr ôle et d ’entretien mentionn és dans ce manuel.
AVERTISSEMENT
FWB00481L ’omission du contr ôle ou de l ’entretien correct du v éhicule augmente les risques d ’accident ou
d ’endommagement. Ne pas conduire le v éhicule en cas de d étection d ’un probl ème. Si le probl ème
ne peut ê tre résolu en suivant les proc éd és repris dans ce manuel, faire contr ôler le vé hicule par un
concessionnaire Yamaha.Contr ôler les points suivants avant de mettre le moteur en marche :
ÉL ÉMENTS TRAVAUX À EFFECTUER PAGES
Carburant
Contr ôler le niveau de carburant dans le r éservoir et, si n écessaire,
ajouter du carburant du type recommand é.
 S’ assurer de l ’absence de fuite au niveau des durites d ’alimenta-
tion. Corriger si n écessaire. 4-18, 5-4
Huile moteur
Contr ôler le niveau d ’huile dans le moteur, et si n écessaire, ajouter
de l ’huile du type recommandé jusqu’au niveau sp écifi é.
 S’ assurer qu ’il n ’y a pas de fuites d ’huile. Corriger si n écessaire. 5-4, 8-23
Huile de couple conique
arri ère
S’ assurer qu ’il n ’y a pas de fuites d ’huile. Corriger si n écessaire. 5-4, 8-27
Huile de diff érentiel S’ assurer qu ’il n ’y a pas de fuites d ’huile. Corriger si n écessaire. 5-4, 8-31
U1HS60F0.book Page 1 Wednesday, April 27, 2011 9:25 AM

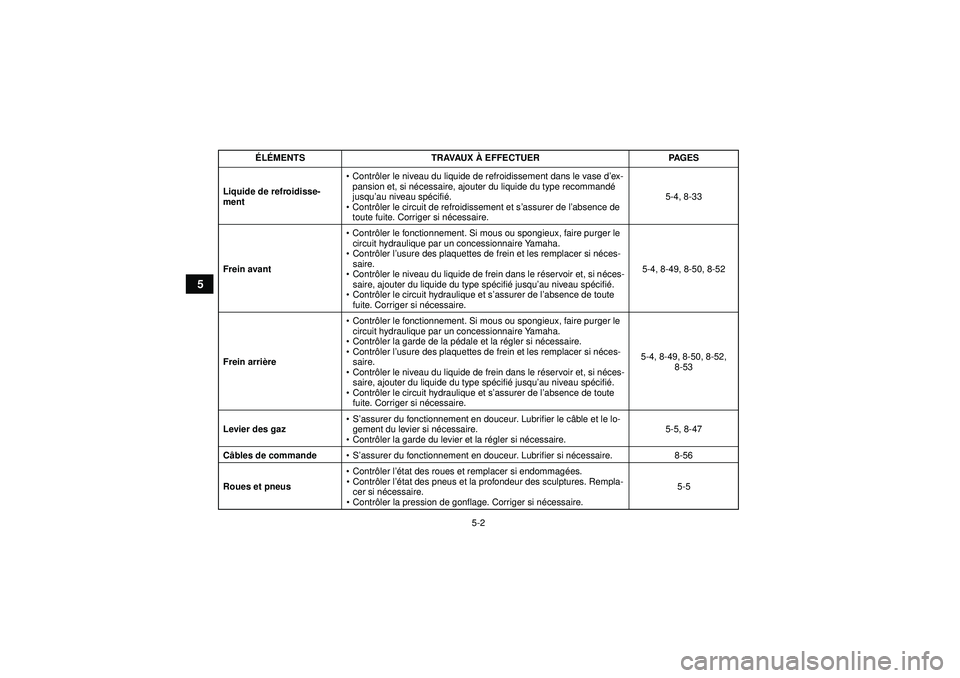

5-2
5
Liquide de refroidisse-
ment
Contr ôler le niveau du liquide de refroidissement dans le vase d ’ex-
pansion et, si né cessaire, ajouter du liquide du type recommand é
jusqu ’au niveau sp écifi é.
 Contr ôler le circuit de refroidissement et s ’assurer de l’ absence de
toute fuite. Corriger si n écessaire. 5-4, 8-33
Frein avant
Contr ôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
 Contr ôler l ’usure des plaquettes de frein et les remplacer si né ces-
saire.
 Contr ôler le niveau du liquide de frein dans le r éservoir et, si n éces-
saire, ajouter du liquide du type sp écifi é jusqu ’au niveau sp écifi é.
 Contr ôler le circuit hydraulique et s’ assurer de l’absence de toute
fuite. Corriger si n écessaire. 5-4, 8-49, 8-50, 8-52
Frein arriè re
Contr ôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
 Contr ôler la garde de la p édale et la r égler si n écessaire.
 Contr ôler l ’usure des plaquettes de frein et les remplacer si né ces-
saire.
 Contr ôler le niveau du liquide de frein dans le r éservoir et, si n éces-
saire, ajouter du liquide du type sp écifi é jusqu ’au niveau sp écifi é.
 Contr ôler le circuit hydraulique et s’ assurer de l’absence de toute
fuite. Corriger si n écessaire. 5-4, 8-49, 8-50, 8-52,
8-53
Levier des gaz
S’assurer du fonctionnement en douceur. Lubrifier le c âble et le lo-
gement du levier si n écessaire.
 Contr ôler la garde du levier et la r égler si n écessaire. 5-5, 8-47
C âbles de commande S’assurer du fonctionnement en douceur. Lubrifier si n écessaire. 8-56
Roues et pneus
Contr ôler l ’état des roues et remplacer si endommag ées.
 Contr ôler l ’état des pneus et la profondeur des sculptures. Rempla-
cer si n écessaire.
 Contr ôler la pression de gonflage. Corriger si n écessaire. 5-5
É
LÉ MENTS TRAVAUX À EFFECTUER PAGESU1HS60F0.book Page 2 Wednesday, April 27, 2011 9:25 AM

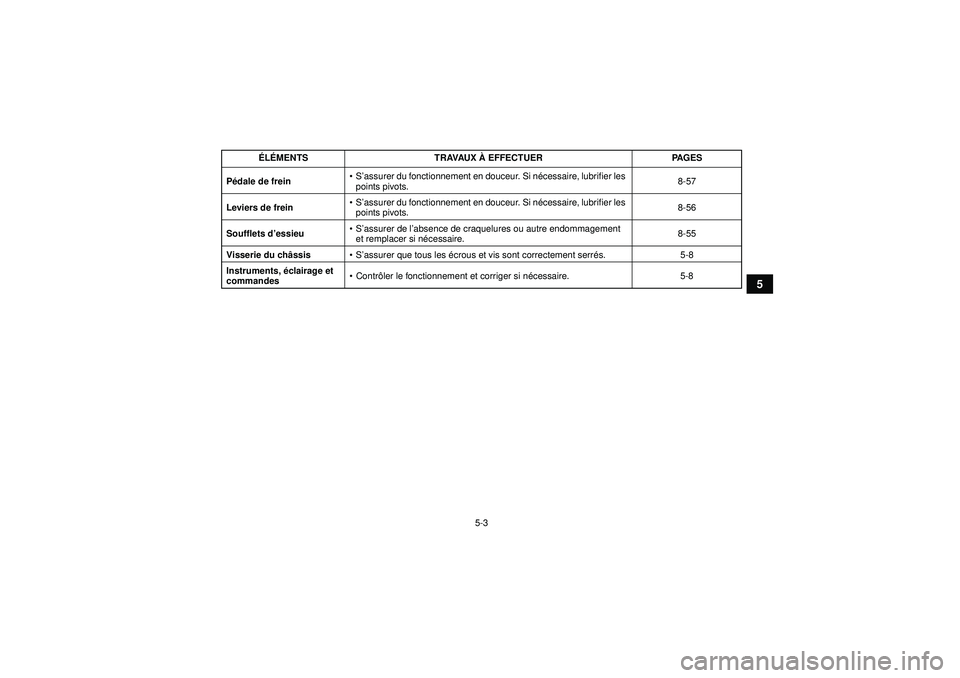

5-3
5
Pédale de frein
S’ assurer du fonctionnement en douceur. Si né cessaire, lubrifier les
points pivots. 8-57
Leviers de frein
S’ assurer du fonctionnement en douceur. Si né cessaire, lubrifier les
points pivots. 8-56
Soufflets d ’essieu
S’ assurer de l ’absence de craquelures ou autre endommagement
et remplacer si n écessaire. 8-55
Visserie du ch âssis S’ assurer que tous les écrous et vis sont correctement serr és. 5-8
Instruments, éclairage et
commandes
Contr ôler le fonctionnement et corriger si n écessaire. 5-8
ÉL
ÉMENTS TRAVAUX À EFFECTUER PAGES
U1HS60F0.book Page 3 Wednesday, April 27, 2011 9:25 AM

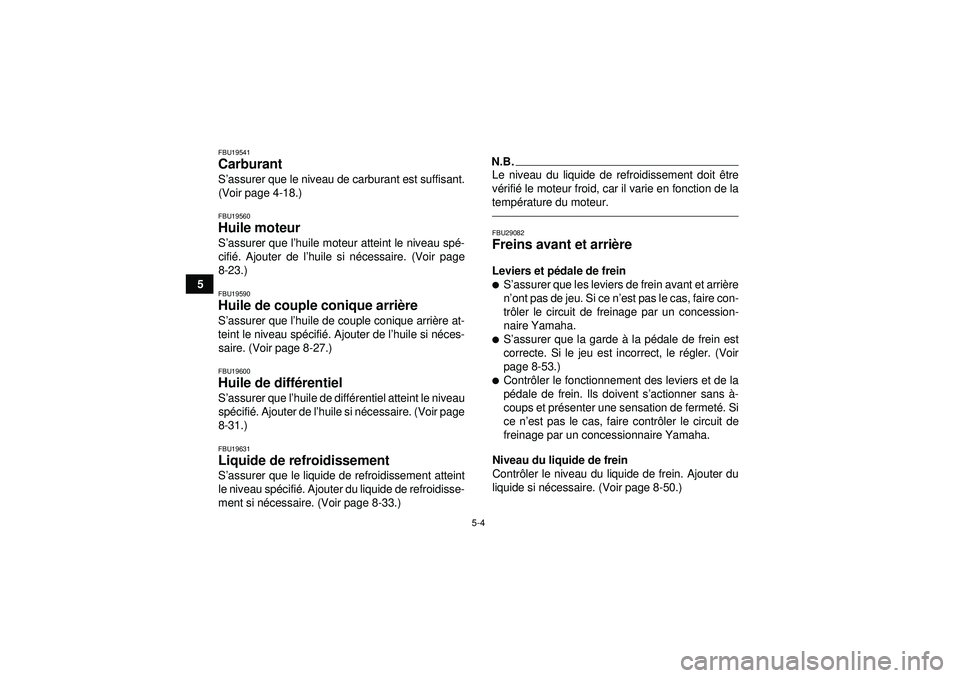

5-4
5
FBU19541Carburant S’assurer que le niveau de carburant est suffisant.
(Voir page 4-18.)FBU19560Huile moteur S ’assurer que l ’huile moteur atteint le niveau sp é-
cifi é. Ajouter de l ’huile si n écessaire. (Voir page
8-23.)FBU19590Huile de couple conique arri ère S ’assurer que l ’huile de couple conique arri ère at-
teint le niveau sp écifi é. Ajouter de l ’huile si n éces-
saire. (Voir page 8-27.)FBU19600Huile de diff érentiel S ’assurer que l ’huile de diff érentiel atteint le niveau
sp écifi é. Ajouter de l ’huile si n écessaire. (Voir page
8-31.)FBU19631Liquide de refroidissement S ’assurer que le liquide de refroidissement atteint
le niveau sp écifié . Ajouter du liquide de refroidisse-
ment si n écessaire. (Voir page 8-33.)
N.B.Le niveau du liquide de refroidissement doit ê tre
v é rifi é le moteur froid, car il varie en fonction de la
temp érature du moteur.FBU29082Freins avant et arri ère Leviers et p édale de frein
S ’assurer que les leviers de frein avant et arri ère
n ’ont pas de jeu. Si ce n ’est pas le cas, faire con-
tr ôler le circuit de freinage par un concession-
naire Yamaha.
S ’assurer que la garde à la p édale de frein est
correcte. Si le jeu est incorrect, le r égler. (Voir
page 8-53.)
Contr ôler le fonctionnement des leviers et de la
p é dale de frein. Ils doivent s ’actionner sans à -
coups et pr ésenter une sensation de fermet é. Si
ce n ’est pas le cas, faire contr ôler le circuit de
freinage par un concessionnaire Yamaha.
Niveau du liquide de frein
Contr ôler le niveau du liquide de frein. Ajouter du
liquide si n écessaire. (Voir page 8-50.)
U1HS60F0.book Page 4 Wednesday, April 27, 2011 9:25 AM

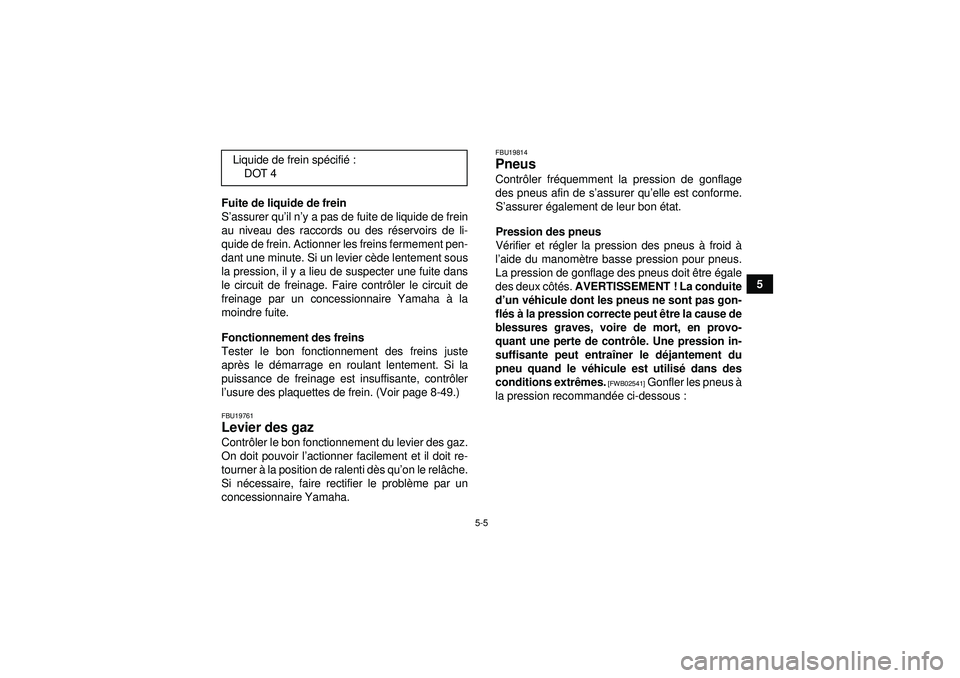

5-5
5
Fuite de liquide de frein
S
’assurer qu ’il n ’y a pas de fuite de liquide de frein
au niveau des raccords ou des r éservoirs de li-
quide de frein. Actionner les freins fermement pen-
dant une minute. Si un levier c ède lentement sous
la pression, il y a lieu de suspecter une fuite dans
le circuit de freinage. Faire contr ôler le circuit de
freinage par un concessionnaire Yamaha à la
moindre fuite.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
apr ès le d émarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contr ôler
l ’ usure des plaquettes de frein. (Voir page 8-49.)
FBU19761Levier des gaz Contr ôler le bon fonctionnement du levier des gaz.
On doit pouvoir l ’actionner facilement et il doit re-
tourner à la position de ralenti d ès qu ’on le rel âche.
Si n écessaire, faire rectifier le probl ème par un
concessionnaire Yamaha.
FBU19814Pneus Contr ôler fr équemment la pression de gonflage
des pneus afin de s ’assurer qu ’elle est conforme.
S ’assurer également de leur bon état.
Pression des pneus
V érifier et r égler la pression des pneus à froid à
l ’ aide du manomè tre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux c ôté s. AVERTISSEMENT ! La conduite
d ’un v éhicule dont les pneus ne sont pas gon-
fl és à la pression correcte peut ê tre la cause de
blessures graves, voire de mort, en provo-
quant une perte de contr ôle. Une pression in-
suffisante peut entra îner le dé jantement du
pneu quand le v éhicule est utilis é dans des
conditions extr êmes.
[FWB02541]
Gonfler les pneus à
la pression recommand ée ci-dessous :
Liquide de frein sp
écifié :
DOT 4
U1HS60F0.book Page 5 Wednesday, April 27, 2011 9:25 AM

5-6
5Le manomè tre basse pression pour pneus fait par-
tie inté grante de l ’équipement standard. Il convient
d ’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxi ème va-
leur. En effet, l ’encrassement éventuel du mano-
m ètre risquerait de fausser la premi ère mesure. Limite d
’usure de pneu
Changer un pneu dont la profondeur de sculpture
est r éduite à 3 mm (0.12 in).
Pression de gonflage recommand
ée:
Ava nt 35.0 kPa (0.350 kgf/cm ², 5.0 psi)
Arri ère
30.0 kPa (0.300 kgf/cm ², 4.4 psi)
Pression de gonflage minimum : Ava nt32.0 kPa (0.320 kgf/cm ², 4.6 psi)
Arri ère
27.0 kPa (0.270 kgf/cm ², 4.0 psi)
Pression maximale lors du sertissage des ta-
lons de pneu : Ava nt250 kPa (2.5 kgf/cm ², 36 psi)
Arri ère
250 kPa (2.5 kgf/cm ², 36 psi)
1. Manom ètre basse pression pour pneus
U1HS60F0.book Page 6 Wednesday, April 27, 2011 9:25 AM

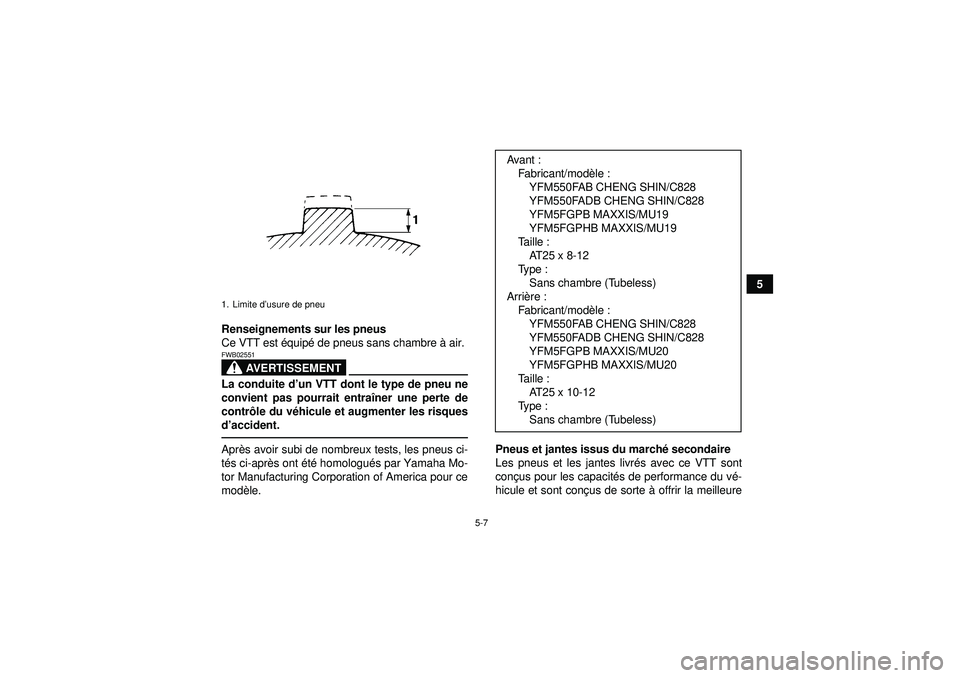

5-7
5
Renseignements sur les pneus
Ce VTT est équip é de pneus sans chambre à air.
AVERTISSEMENT
FWB02551La conduite d’ un VTT dont le type de pneu ne
convient pas pourrait entra îner une perte de
contr ôle du v éhicule et augmenter les risques
d ’accident.Apr ès avoir subi de nombreux tests, les pneus ci-
t é s ci-apr ès ont é té homologu és par Yamaha Mo-
tor Manufacturing Corporation of America pour ce
modè le. Pneus et jantes issus du march
é secondaire
Les pneus et les jantes livr és avec ce VTT sont
con çus pour les capacit és de performance du v é-
hicule et sont con çus de sorte à offrir la meilleure1. Limite d’ usure de pneu
Ava nt :
Fabricant/mod èle :
YFM550FAB CHENG SHIN/C828
YFM550FADB CHENG SHIN/C828
YFM5FGPB MAXXIS/MU19
YFM5FGPHB MAXXIS/MU19
Taille : AT25 x 8-12
Ty p e : Sans chambre (Tubeless)
Arri ère :
Fabricant/mod èle :
YFM550FAB CHENG SHIN/C828
YFM550FADB CHENG SHIN/C828
YFM5FGPB MAXXIS/MU20
YFM5FGPHB MAXXIS/MU20
Taille : AT25 x 10-12
Ty p e : Sans chambre (Tubeless)
U1HS60F0.book Page 7 Wednesday, April 27, 2011 9:25 AM

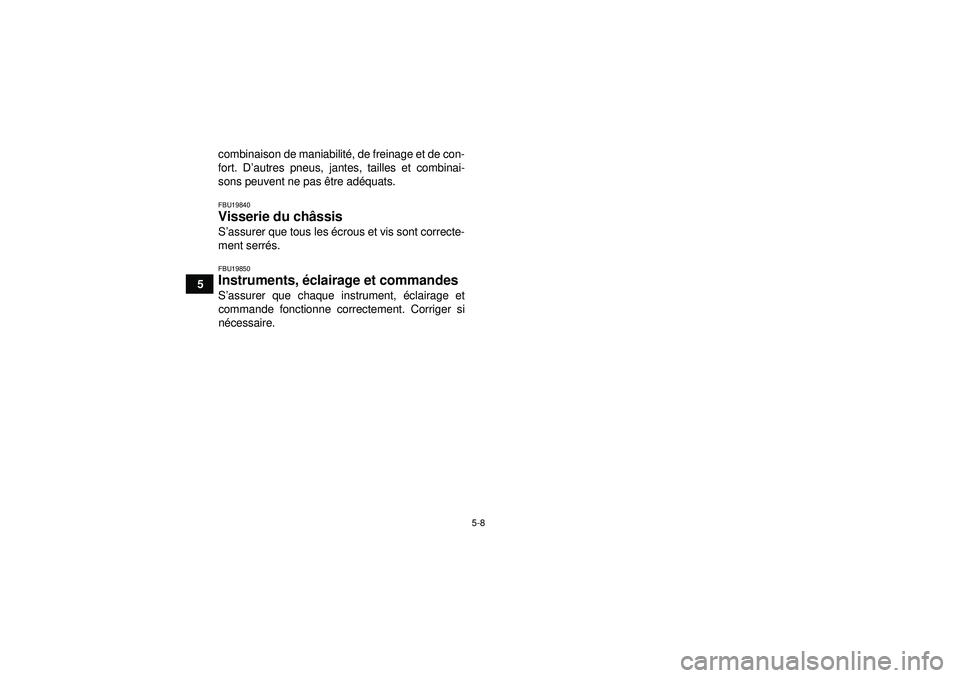

5-8
5combinaison de maniabilit
é, de freinage et de con-
fort. D ’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être ad équats.
FBU19840Visserie du ch âssis S ’assurer que tous les écrous et vis sont correcte-
ment serr és.FBU19850Instruments, éclairage et commandes S ’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
n é cessaire.U1HS60F0.book Page 8 Wednesday, April 27, 2011 9:25 AM
