2012 YAMAHA GRIZZLY 550 Notices Demploi (in French)

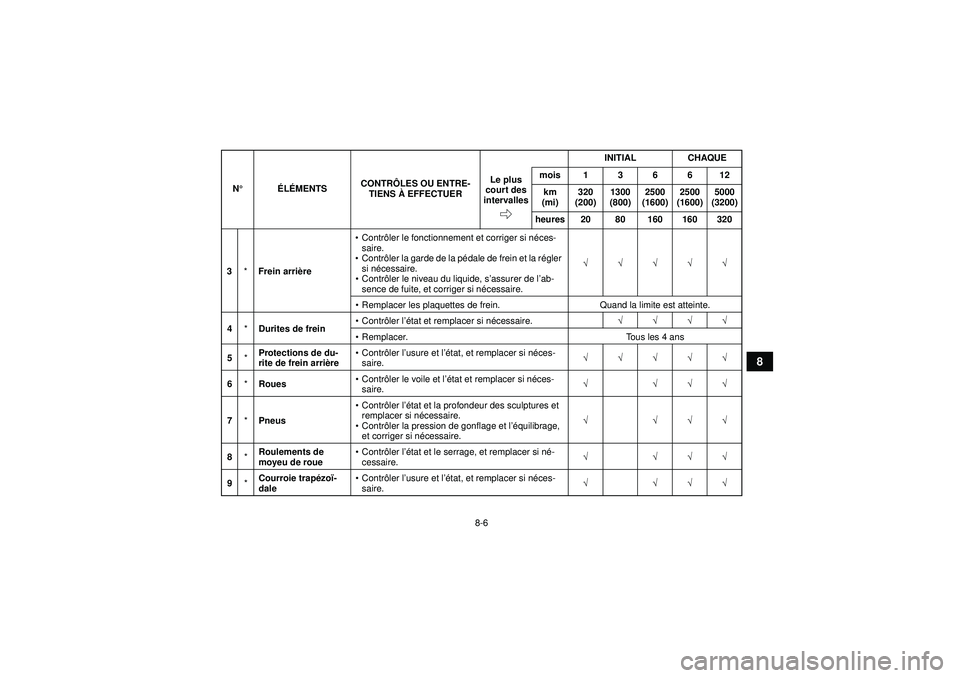

8-6
8
3*Frein arriè re
Contr ôler le fonctionnement et corriger si n éces-
saire.
 Contr ôler la garde de la p édale de frein et la r égler
si n écessaire.
 Contr ôler le niveau du liquide, s ’assurer de l ’ab-
sence de fuite, et corriger si né cessaire.√√√√√
 Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Durites de frein
Contr ôler l ’état et remplacer si n écessaire. √√√√
 Remplacer. Tous les 4 ans
5 *Protections de du-
rite de frein arri
ère
Contr ôler l ’usure et l’é tat, et remplacer si n éces-
saire. √√√√√
6 *Roues
Contr ôler le voile et l ’état et remplacer si n éces-
saire. √ √√√
7 *Pneus
Contr ôler l ’état et la profondeur des sculptures et
remplacer si n écessaire.
 Contr ôler la pression de gonflage et l ’équilibrage,
et corriger si n écessaire. √ √√√
8 *Roulements de
moyeu de roue
Contr ôler l ’état et le serrage, et remplacer si n é-
cessaire. √ √√√
9 *Courroie trap
ézo ï-
dale
Contr ôler l ’usure et l’é tat, et remplacer si n éces-
saire. √ √√√
N
°É LÉ MENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
U1HS60F0.book Page 6 Wednesday, April 27, 2011 9:25 AM

8-7
8

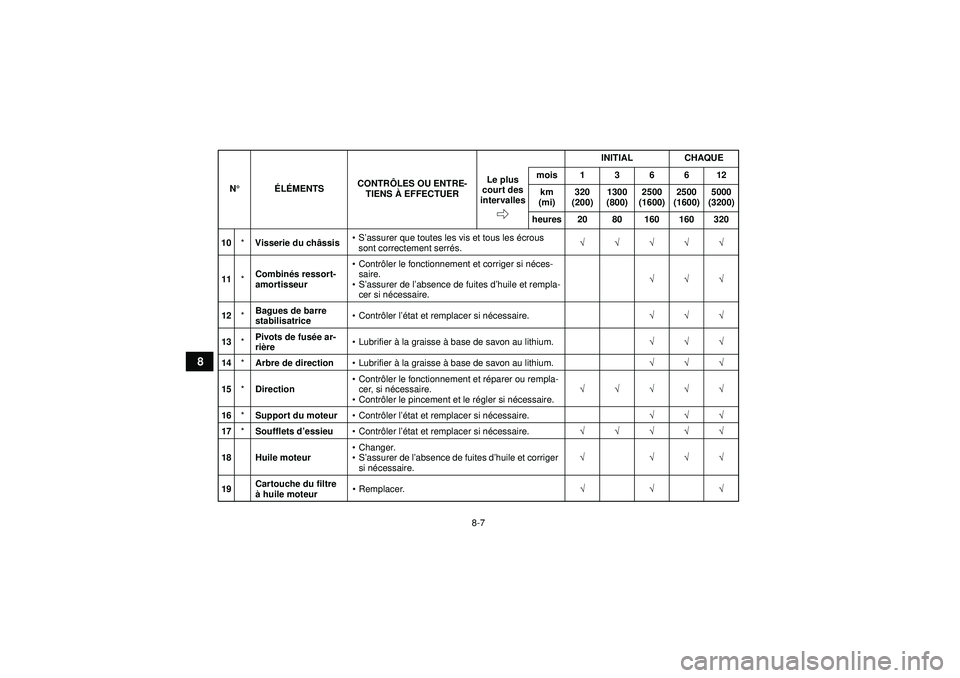

10*Visserie du ch âssis
S’ assurer que toutes les vis et tous les écrous
sont correctement serr és. √√√√√
11 *Combin
és ressort-
amortisseur
Contr ôler le fonctionnement et corriger si n éces-
saire.
 S’ assurer de l ’absence de fuites d ’huile et rempla-
cer si n écessaire. √√√
12 *Bagues de barre
stabilisatrice
Contr ôler l ’état et remplacer si n écessaire. √√√
13 *Pivots de fus
ée ar-
ri ère
Lubrifier à la graisse à base de savon au lithium. √√√
14 *Arbre de direction Lubrifier à la graisse à base de savon au lithium. √√√
15 *Direction
Contr ôler le fonctionnement et r éparer ou rempla-
cer, si n écessaire.
 Contr ôler le pincement et le r égler si n écessaire. √√√√√
16 *Support du moteur Contr ôler l ’état et remplacer si n écessaire. √√√
17 *Soufflets d ’essieu Contr ôler l ’état et remplacer si n écessaire. √√√√√
18 Huile moteur
Changer.
 S’ assurer de l ’absence de fuites d ’huile et corriger
si n écessaire. √ √√√
19 Cartouche du filtre
à
huile moteur
Remplacer. √√√
N
°É LÉMENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1HS60F0.book Page 7 Wednesday, April 27, 2011 9:25 AM

8-8
8

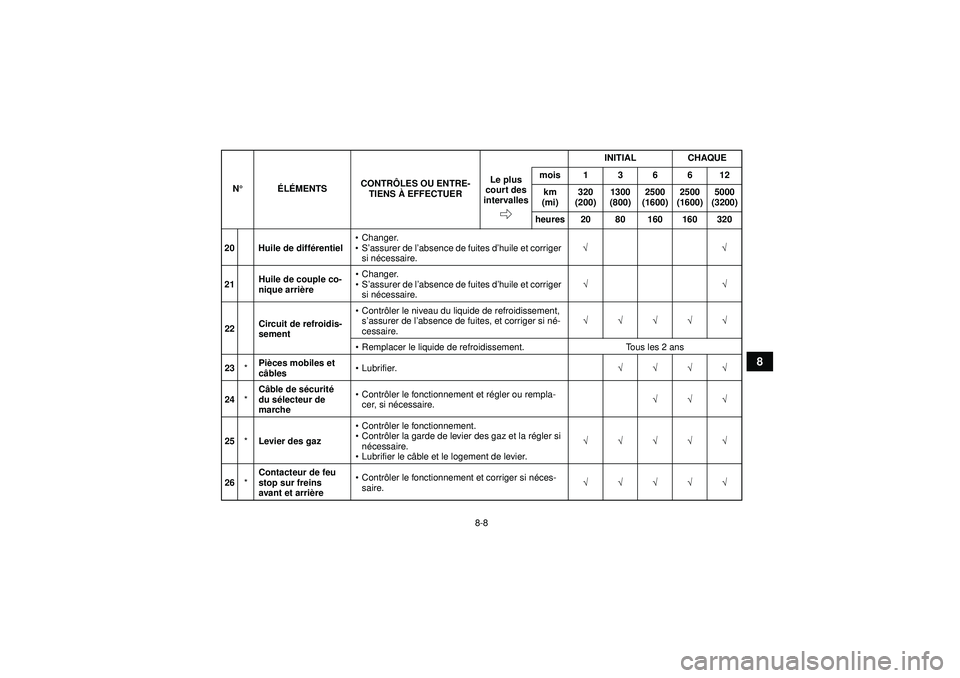

20 Huile de différentiel
Changer.
 S’assurer de l ’absence de fuites d ’huile et corriger
si n écessaire. √√
21 Huile de couple co-
nique arriè
re
Changer.
 S’assurer de l ’absence de fuites d ’huile et corriger
si n écessaire. √√
22 Circuit de refroidis-
sement
Contr ôler le niveau du liquide de refroidissement,
s ’assurer de l ’absence de fuites, et corriger si n é-
cessaire. √√√√√
 Remplacer le liquide de refroidissement. Tous les 2 ans
23 *Pi
èces mobiles et
c âbles
Lubrifier. √√√√
24 *C
âble de s écurit é
du s électeur de
marche
Contr ôler le fonctionnement et r égler ou rempla-
cer, si n écessaire. √√√
25 *Levier des gaz
Contr ôler le fonctionnement.
 Contr ôler la garde de levier des gaz et la r égler si
n é cessaire.
 Lubrifier le c âble et le logement de levier. √√√√√
26 *Contacteur de feu
stop sur freins
avant et arri
ère
Contr ôler le fonctionnement et corriger si n éces-
saire. √√√√√
N
°É LÉ MENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1HS60F0.book Page 8 Wednesday, April 27, 2011 9:25 AM

8-9
8

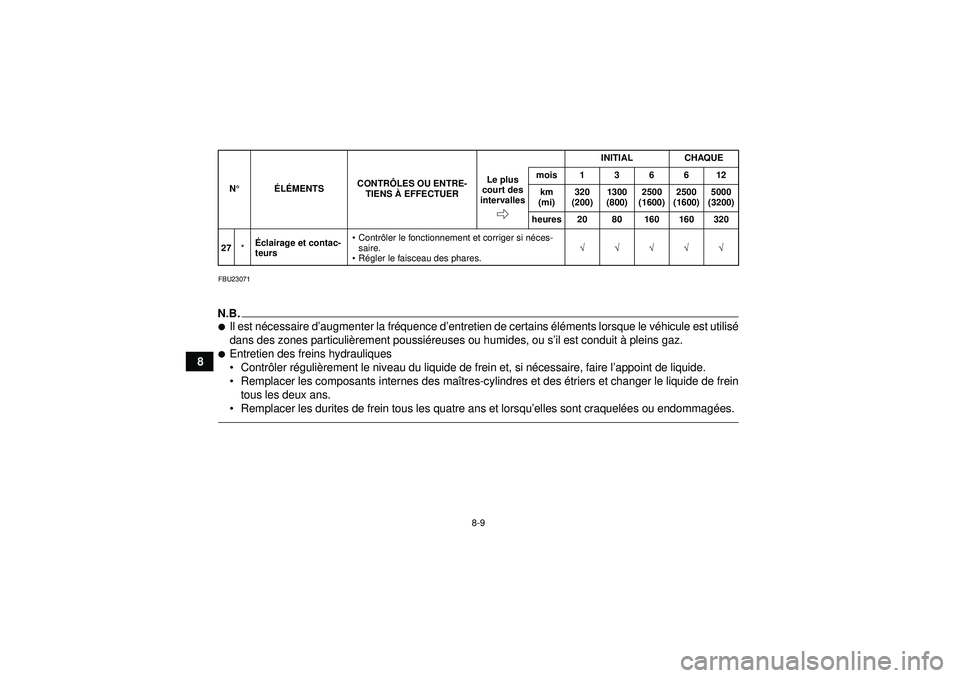

FBU23071N.B.
Il est nécessaire d ’augmenter la fr équence d ’entretien de certains é lé ments lorsque le v éhicule est utilis é
dans des zones particuli èrement poussi éreuses ou humides, ou s ’il est conduit à pleins gaz.
Entretien des freins hydrauliques
 Contr ôler r éguli èrement le niveau du liquide de frein et, si n écessaire, faire l ’appoint de liquide.
 Remplacer les composants internes des ma îtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.
 Remplacer les durites de frein tous les quatre ans et lorsqu ’elles sont craquel ées ou endommag ées.27 *Éclairage et contac-
teurs
Contr ôler le fonctionnement et corriger si n éces-
saire.
 R égler le faisceau des phares. √√√√√
N
°É LÉMENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1HS60F0.book Page 9 Wednesday, April 27, 2011 9:25 AM

8-10
8

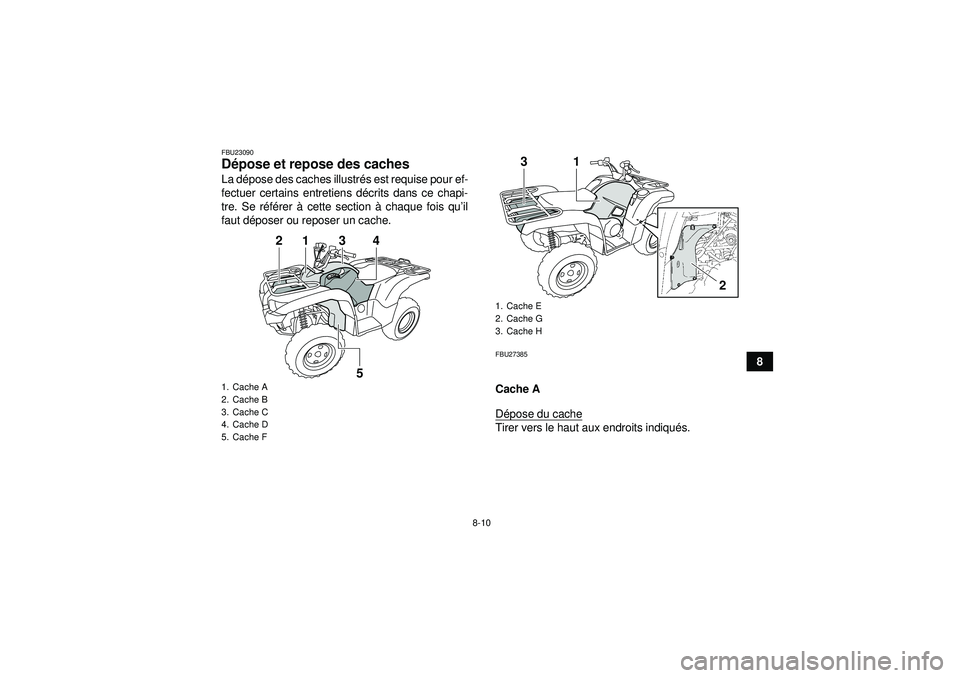

FBU23090Dépose et repose des caches La d épose des caches illustr és est requise pour ef-
fectuer certains entretiens d écrits dans ce chapi-
tre. Se r éfé rer à cette section à chaque fois qu ’il
faut dé poser ou reposer un cache.
FBU27385Cache A
Dépose du cacheTirer vers le haut aux endroits indiqu és.
1. Cache A
2. Cache B
3. Cache C
4. Cache D
5. Cache F
1
2
3
5
4
1. Cache E
2. Cache G
3. Cache H
1
3
2
U1HS60F0.book Page 10 Wednesday, April 27, 2011 9:25 AM

8-11
8Mise en place du cache

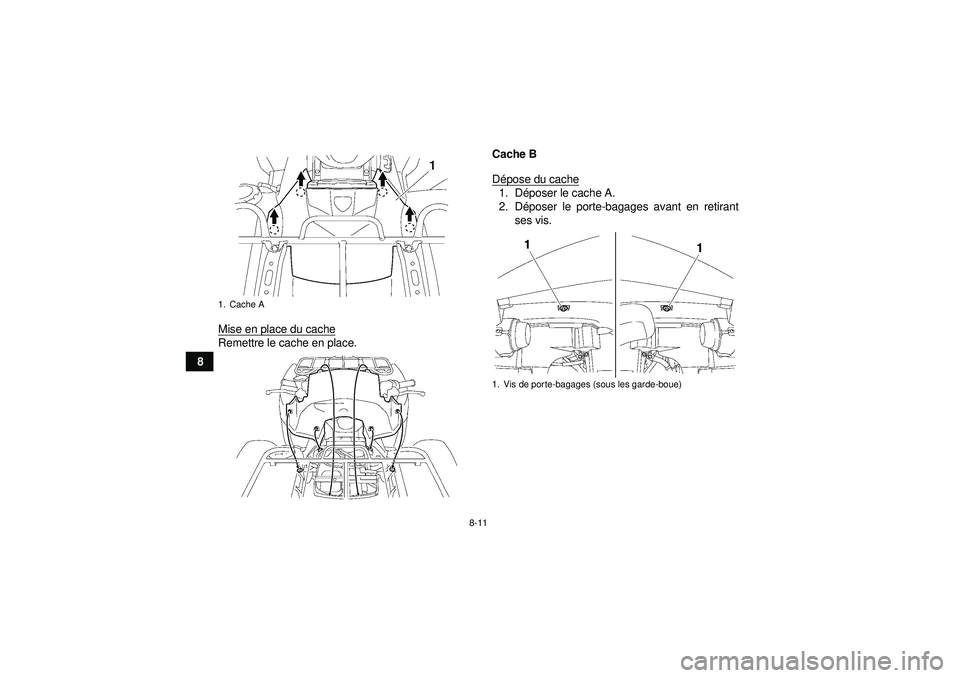

Remettre le cache en place. Cache B
D
épose du cache
1. D époser le cache A.
2. D époser le porte-bagages avant en retirant
ses vis.
1. Cache A
1. Vis de porte-bagages (sous les garde-boue)
U1HS60F0.book Page 11 Wednesday, April 27, 2011 9:25 AM

8-12
8

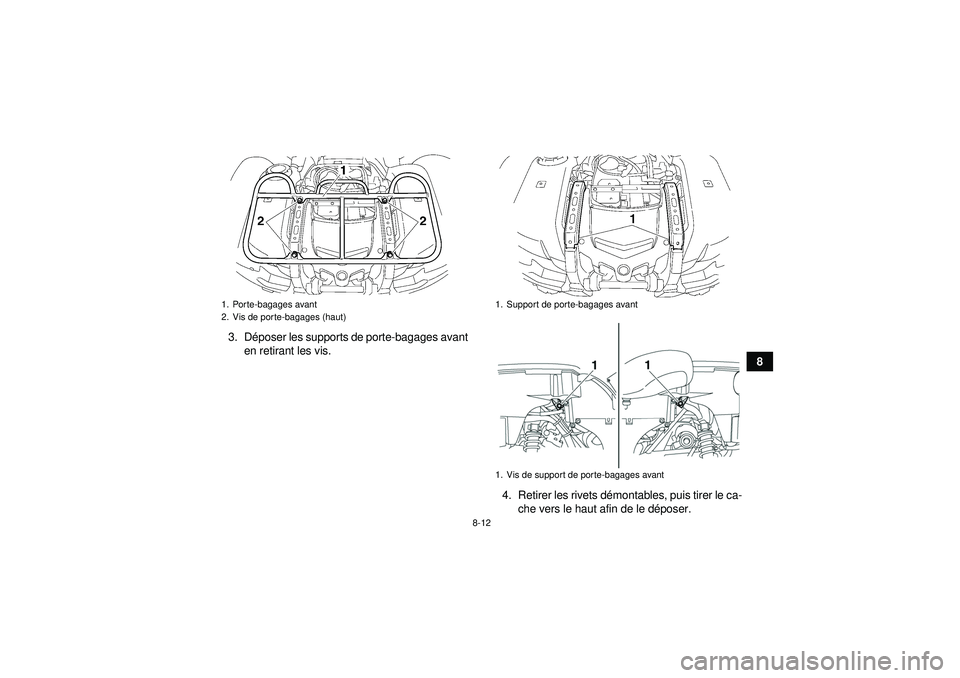

3. D
époser les supports de porte-bagages avant
en retirant les vis.
4. Retirer les rivets démontables, puis tirer le ca-
che vers le haut afin de le d époser.
1. Porte-bagages avant
2. Vis de porte-bagages (haut)
1. Support de porte-bagages avant
1. Vis de support de porte-bagages avant
U1HS60F0.book Page 12 Wednesday, April 27, 2011 9:25 AM

8-13
8Mise en place du cache

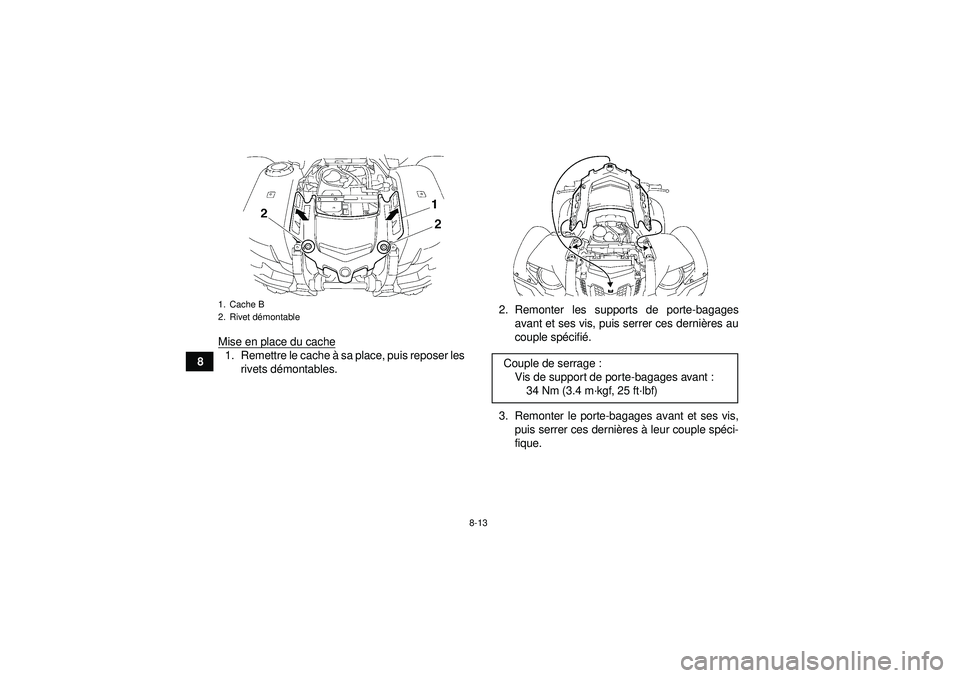

1. Remettre le cache
à sa place, puis reposer les
rivets d émontables. 2. Remonter les supports de porte-bagages
avant et ses vis, puis serrer ces derni ères au
couple sp écifi é.
3. Remonter le porte-bagages avant et ses vis, puis serrer ces derni ères à leur couple sp éci-
fique.1. Cache B
2. Rivet dé montable
Couple de serrage :
Vis de support de porte-bagages avant :34 Nm (3.4 m ·kgf, 25 ft· lbf)
