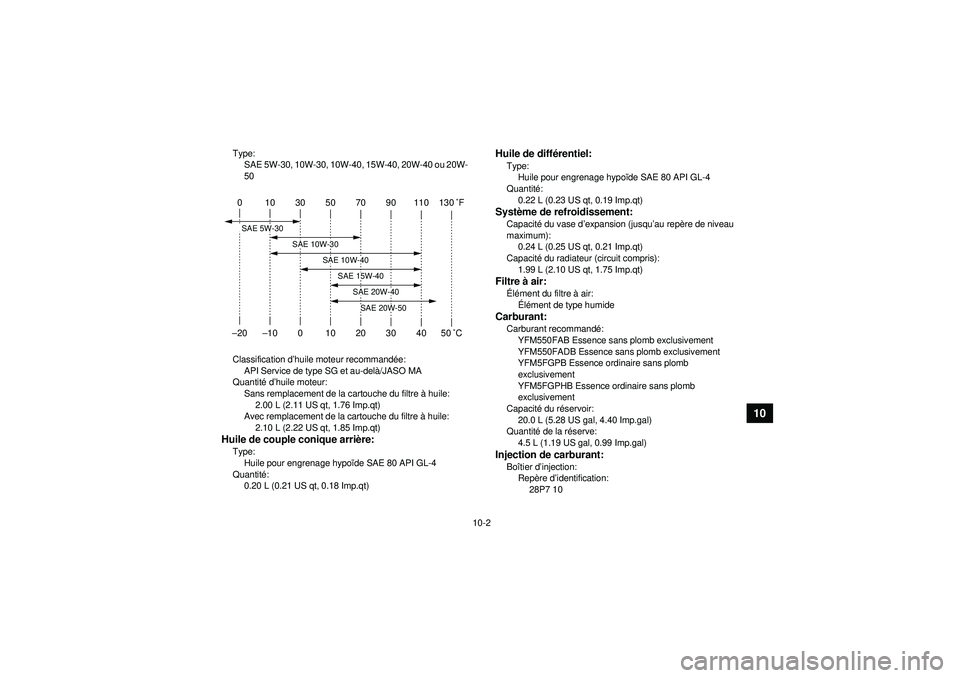

10-2
10
Type:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou 20W-
50
Classification d ’huile moteur recommand ée:
API Service de type SG et au-delà /JASO MA
Quantit é d ’huile moteur:
Sans remplacement de la cartouche du filtre à huile:
2.00 L (2.11 US qt, 1.76 Imp.qt)
Avec remplacement de la cartouche du filtre à huile:
2.10 L (2.22 US qt, 1.85 Imp.qt)Huile de couple conique arri ère:Type:
Huile pour engrenage hypo ïde SAE 80 API GL-4
Quantit é:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Huile de diff érentiel:Type:
Huile pour engrenage hypoï de SAE 80 API GL-4
Quantit é:
0.22 L (0.23 US qt, 0.19 Imp.qt)Syst ème de refroidissement:Capacit é du vase d ’expansion (jusqu ’au rep ère de niveau
maximum): 0.24 L (0.25 US qt, 0.21 Imp.qt)
Capacit é du radiateur (circuit compris):
1.99 L (2.10 US qt, 1.75 Imp.qt)Filtre à air:Élément du filtre à air:
Él ément de type humideCarburant:Carburant recommand é:
YFM550FAB Essence sans plomb exclusivement
YFM550FADB Essence sans plomb exclusivement
YFM5FGPB Essence ordinaire sans plomb
exclusivement
YFM5FGPHB Essence ordinaire sans plomb
exclusivement
Capacit é du r éservoir:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Quantit é de la r éserve:
4.5 L (1.19 US gal, 0.99 Imp.gal)Injection de carburant:Bo îtier d ’injection:
Rep ère d ’identification:
28P7 10
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1HS60F0.book Page 2 Wednesday, April 27, 2011 9:25 AM

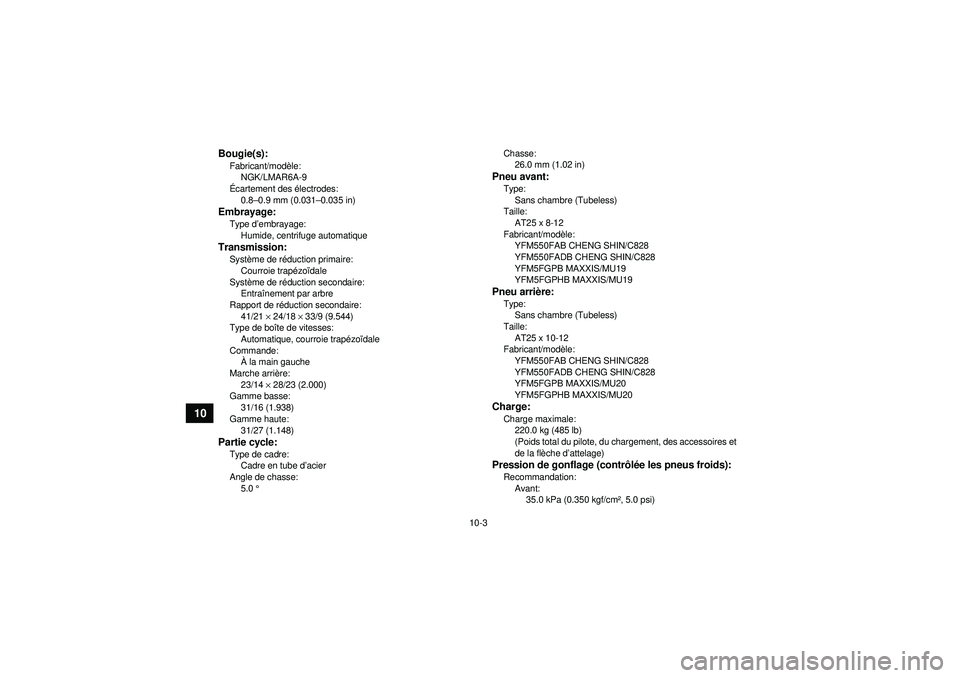

10-3
10
Bougie(s):Fabricant/modèle:
NGK/LMAR6A-9
É cartement des é lectrodes:
0.8 –0.9 mm (0.031 –0.035 in)Embrayage:Type d ’embrayage:
Humide, centrifuge automatiqueTransmission:Syst ème de r éduction primaire:
Courroie trap ézo ïdale
Syst ème de r éduction secondaire:
Entra înement par arbre
Rapport de r éduction secondaire:
41/21 × 24/18 × 33/9 (9.544)
Type de boî te de vitesses:
Automatique, courroie trap ézo ïdale
Commande: À la main gauche
Marche arri ère:
23/14 × 28/23 (2.000)
Gamme basse: 31/16 (1.938)
Gamme haute: 31/27 (1.148)Partie cycle:Type de cadre:Cadre en tube d ’acier
Angle de chasse: 5.0 ° Chasse:
26.0 mm (1.02 in)
Pneu avant:Type:
Sans chambre (Tubeless)
Taille: AT25 x 8-12
Fabricant/mod èle:
YFM550FAB CHENG SHIN/C828
YFM550FADB CHENG SHIN/C828
YFM5FGPB MAXXIS/MU19
YFM5FGPHB MAXXIS/MU19Pneu arri ère:Type:
Sans chambre (Tubeless)
Taille: AT25 x 10-12
Fabricant/mod èle:
YFM550FAB CHENG SHIN/C828
YFM550FADB CHENG SHIN/C828
YFM5FGPB MAXXIS/MU20
YFM5FGPHB MAXXIS/MU20Charge:Charge maximale: 220.0 kg (485 lb)
(Poids total du pilote, du chargement, des accessoires et
de la fl èche d ’attelage)Pression de gonflage (contr ôlé e les pneus froids):Recommandation:
Avant: 35.0 kPa (0.350 kgf/cm ², 5.0 psi)
U1HS60F0.book Page 3 Wednesday, April 27, 2011 9:25 AM

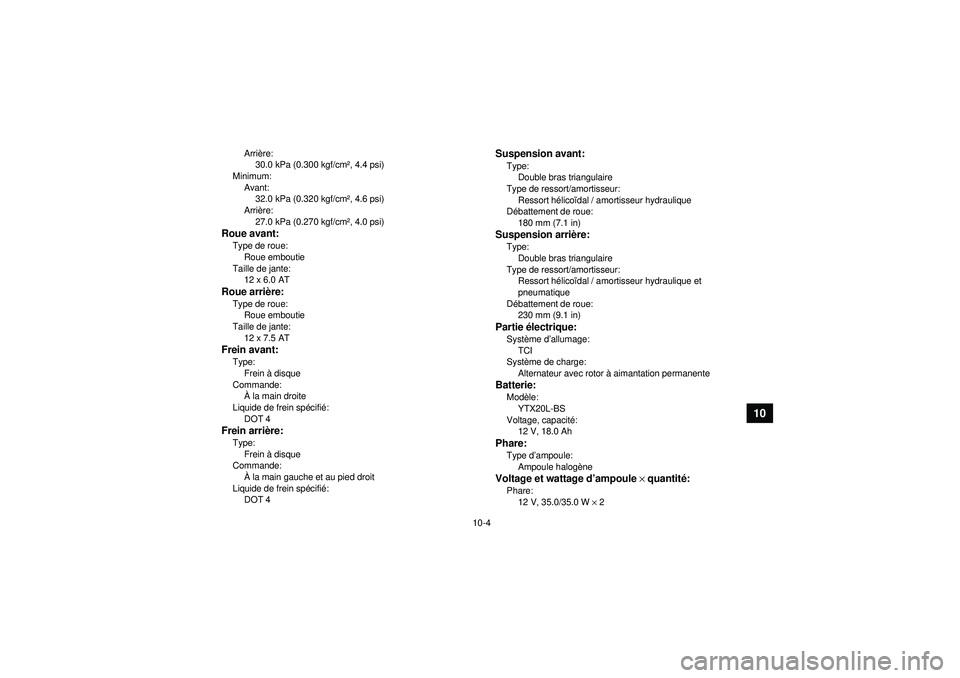

10-4
10
Arrière:
30.0 kPa (0.300 kgf/cm ², 4.4 psi)
Minimum: Avant:32.0 kPa (0.320 kgf/cm ², 4.6 psi)
Arri ère:
27.0 kPa (0.270 kgf/cm ², 4.0 psi)
Roue avant:Type de roue:
Roue emboutie
Taille de jante: 12 x 6.0 ATRoue arri ère:Type de roue:
Roue emboutie
Taille de jante: 12 x 7.5 ATFrein avant:Type:Frein à disque
Commande: À la main droite
Liquide de frein spé cifié:
DOT 4Frein arriè re:Type:
Frein à disque
Commande:
À la main gauche et au pied droit
Liquide de frein spé cifié:
DOT 4
Suspension avant:Type: Double bras triangulaire
Type de ressort/amortisseur:
Ressort h élico ïdal / amortisseur hydraulique
D ébattement de roue:
180 mm (7.1 in)Suspension arriè re:Type:
Double bras triangulaire
Type de ressort/amortisseur: Ressort h élico ïdal / amortisseur hydraulique et
pneumatique
D ébattement de roue:
230 mm (9.1 in)Partie électrique:Syst ème d ’allumage:
TCI
Syst ème de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Mod èle:
YTX20L-BS
Voltage, capacit é:
12 V, 18.0 AhPhare:Type d ’ampoule:
Ampoule halog èneVoltage et wattage d’ ampoule × quantit é:Phare:
12 V, 35.0/35.0 W × 2
U1HS60F0.book Page 4 Wednesday, April 27, 2011 9:25 AM

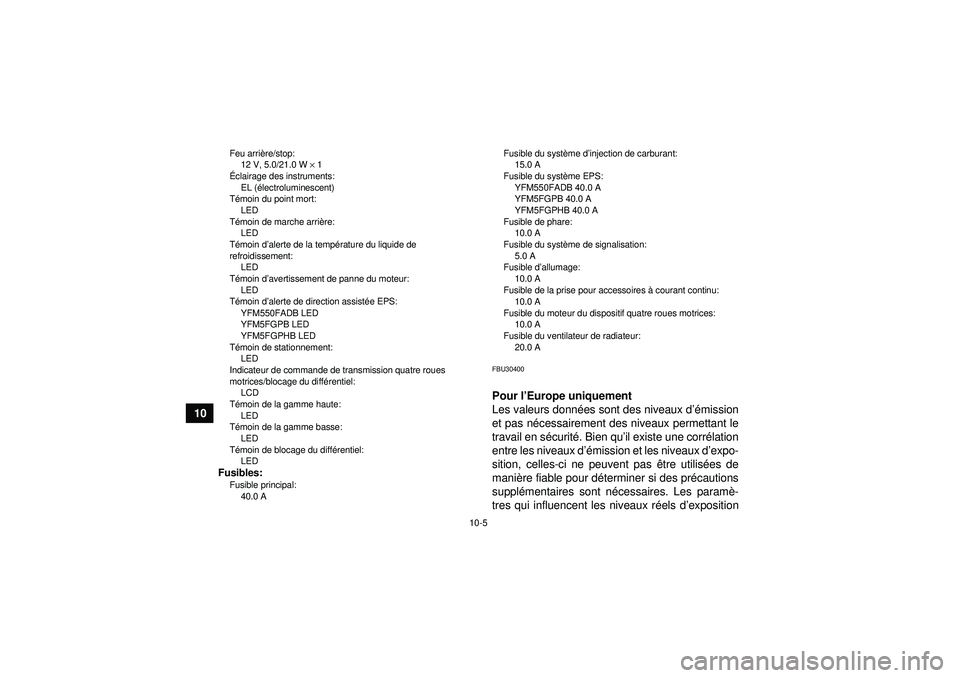

10-5
10
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
É clairage des instruments:
EL ( électroluminescent)
T émoin du point mort:
LED
T émoin de marche arri ère:
LED
T émoin d ’alerte de la tempé rature du liquide de
refroidissement: LED
T émoin d ’avertissement de panne du moteur:
LED
T émoin d ’alerte de direction assist ée EPS:
YFM550FADB LED
YFM5FGPB LED
YFM5FGPHB LED
T émoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du diff érentiel:
LCD
T émoin de la gamme haute:
LED
T émoin de la gamme basse:
LED
T émoin de blocage du diff érentiel:
LEDFusibles:Fusible principal: 40.0 A Fusible du syst
ème d ’injection de carburant:
15.0 A
Fusible du syst ème EPS:
YFM550FADB 40.0 A
YFM5FGPB 40.0 A
YFM5FGPHB 40.0 A
Fusible de phare: 10.0 A
Fusible du syst ème de signalisation:
5.0 A
Fusible d ’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible du moteur du dispositif quatre roues motrices: 10.0 A
Fusible du ventilateur de radiateur:
20.0 A
FBU30400Pour l ’Europe uniquement
Les valeurs donn ées sont des niveaux d ’émission
et pas n écessairement des niveaux permettant le
travail en s écurit é. Bien qu ’il existe une corr élation
entre les niveaux d ’émission et les niveaux d ’expo-
sition, celles-ci ne peuvent pas ê tre utilisées de
mani ère fiable pour dé terminer si des pr écautions
suppl émentaires sont né cessaires. Les param è-
tres qui influencent les niveaux r éels d ’exposition
U1HS60F0.book Page 5 Wednesday, April 27, 2011 9:25 AM

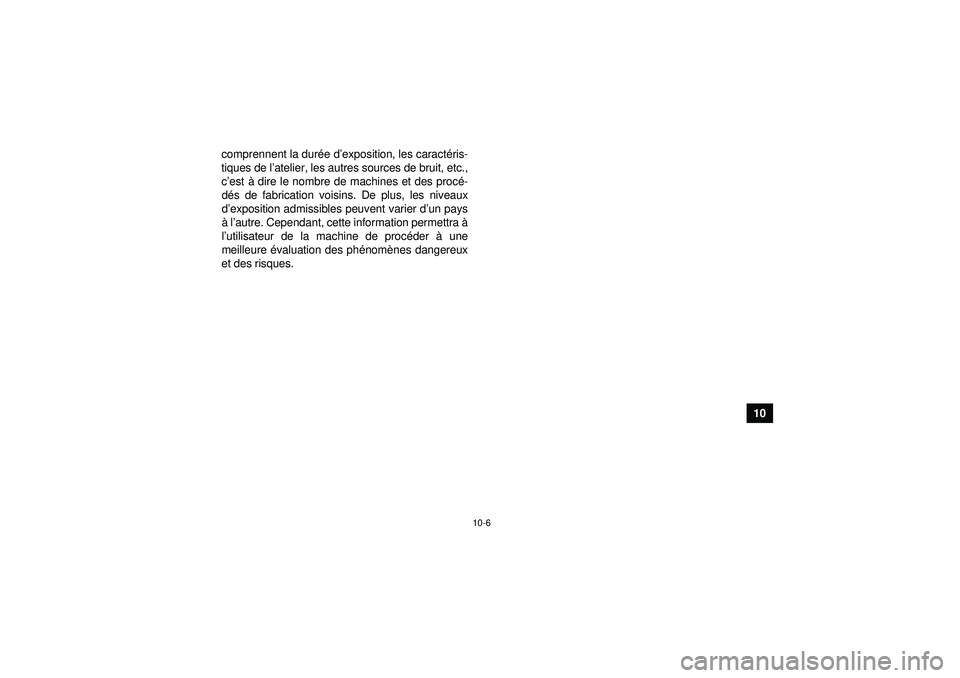

10-6
10
comprennent la dur
ée d’ exposition, les caract éris-
tiques de l ’atelier, les autres sources de bruit, etc.,
c ’est à dire le nombre de machines et des proc é-
d é s de fabrication voisins. De plus, les niveaux
d ’exposition admissibles peuvent varier d ’un pays
à l’autre. Cependant, cette information permettra à
l ’ utilisateur de la machine de proc éder à une
meilleure évaluation des ph énomè nes dangereux
et des risques.
U1HS60F0.book Page 6 Wednesday, April 27, 2011 9:25 AM

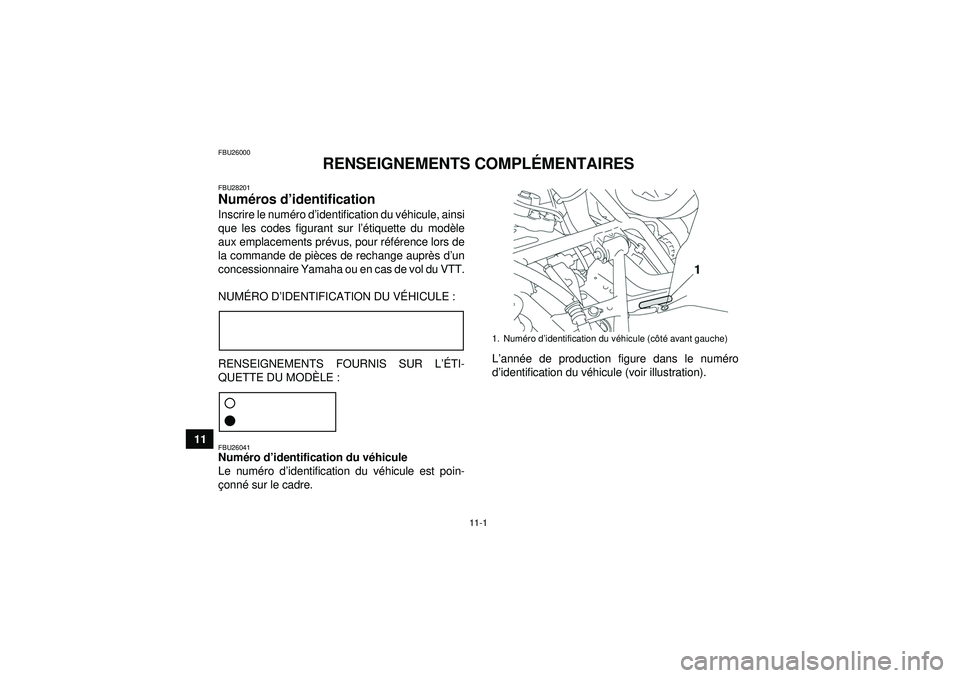

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28201Numéros d ’identification Inscrire le num éro d ’identification du v éhicule, ainsi
que les codes figurant sur l ’étiquette du mod èle
aux emplacements pr évus, pour r éfé rence lors de
la commande de pi èces de rechange aupr ès d ’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUM ÉRO D ’IDENTIFICATION DU V ÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L ’ÉTI-
QUETTE DU MOD ÈLE :FBU26041Num éro d ’identification du v éhicule
Le numé ro d’identification du v éhicule est poin-
ç onné sur le cadre. L
’anné e de production figure dans le num éro
d ’identification du v éhicule (voir illustration).
1. Num éro d ’identification du v éhicule (c ôté avant gauche)
U1HS60F0.book Page 1 Wednesday, April 27, 2011 9:25 AM

11-2
11
N.B.Le numéro d ’identification du v éhicule permet
d ’identifier le VTT.FBU26050É tiquette des codes du mod èle
L ’é tiquette des codes du mod èle est coll ée à l’en-
droit illustr é. Inscrire les renseignements figurant
sur cette é tiquette dans l ’espace pr évu à cet effet.
Ces renseignements seront n écessaires lors de la
commande de pi èces de rechange aupr ès d ’un
concessionnaire Yamaha.1. Num éro d ’identification du v éhicule
2. Anné e de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilis ées)
12
1.Étiquette des codes du mod èle
U1HS60F0.book Page 2 Wednesday, April 27, 2011 9:25 AM

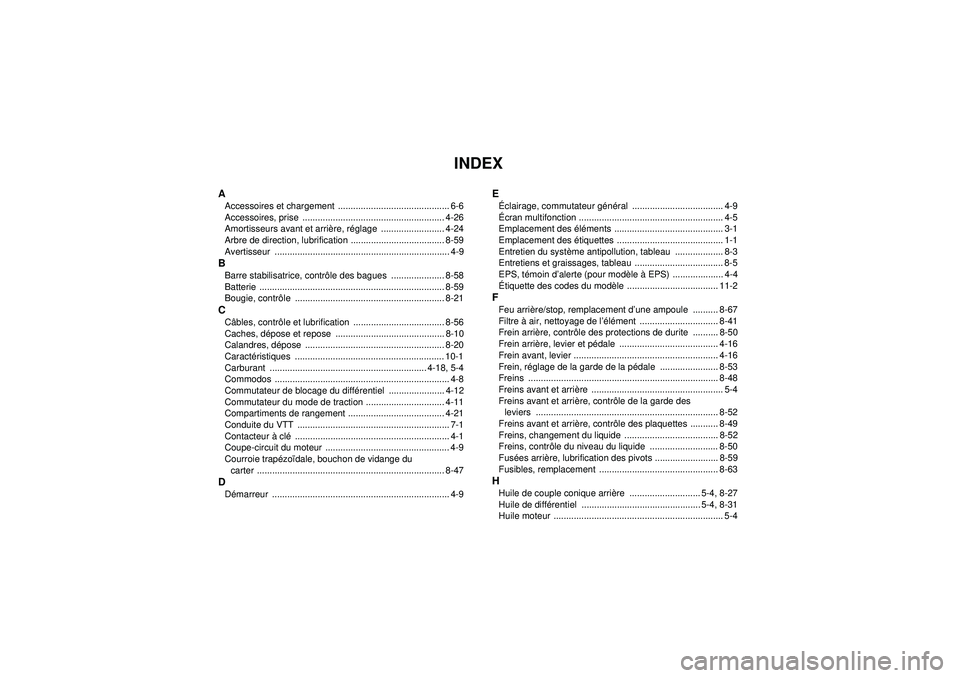

INDEX
AAccessoires et chargement ............................................ 6-6
Accessoires, prise ........................................................ 4-26
Amortisseurs avant et arrière, r églage ......................... 4-24
Arbre de direction, lubrification ..................................... 8-59
Avertisseur ..................................................................... 4-9BBarre stabilisatrice, contr ôle des bagues ..................... 8-58
Batterie ......................................................................... 8-59
Bougie, contr ôle ........................................................... 8-21CC âbles, contr ôle et lubrification .................................... 8-56
Caches, d épose et repose ........................................... 8-10
Calandres, d épose ....................................................... 8-20
Caract éristiques ........................................................... 10-1
Carburant .............................................................. 4-18, 5-4
Commodos ..................................................................... 4-8
Commutateur de blocage du diff érentiel ...................... 4-12
Commutateur du mode de traction ............................... 4-11
Compartiments de rangement ...................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à cl é ............................................................. 4-1
Coupe-circuit du moteur ................................................. 4-9
Courroie trapé zoïdale, bouchon de vidange du
carter .......................................................................... 8-47DD émarreur ...................................................................... 4-9
EÉ clairage, commutateur g én éral .................................... 4-9
É cran multifonction ......................................................... 4-5
Emplacement des élé ments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du syst ème antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
EPS, t émoin d ’alerte (pour modè le à EPS) .................... 4-4
É tiquette des codes du mod èle .................................... 11-2FFeu arri ère/stop, remplacement d ’une ampoule .......... 8-67
Filtre à air, nettoyage de l ’élé ment ............................... 8-41
Frein arri ère, contr ôle des protections de durite .......... 8-50
Frein arri ère, levier et pé dale ....................................... 4-16
Frein avant, levier ......................................................... 4-16
Frein, r églage de la garde de la pé dale ....................... 8-53
Freins ........................................................................... 8-48
Freins avant et arri ère .................................................... 5-4
Freins avant et arri ère, contr ôle de la garde des
leviers ........................................................................ 8-52
Freins avant et arri ère, contr ôle des plaquettes ........... 8-49
Freins, changement du liquide ..................................... 8-52
Freins, contr ôle du niveau du liquide ........................... 8-50
Fus ées arri ère, lubrification des pivots ......................... 8-59
Fusibles, remplacement ............................................... 8-63HHuile de couple conique arri ère ............................ 5-4, 8-27
Huile de diff érentiel ............................................... 5-4, 8-31
Huile moteur ................................................................... 5-4
