2012 YAMAHA GRIZZLY 550 Manuale de Empleo (in Spanish)

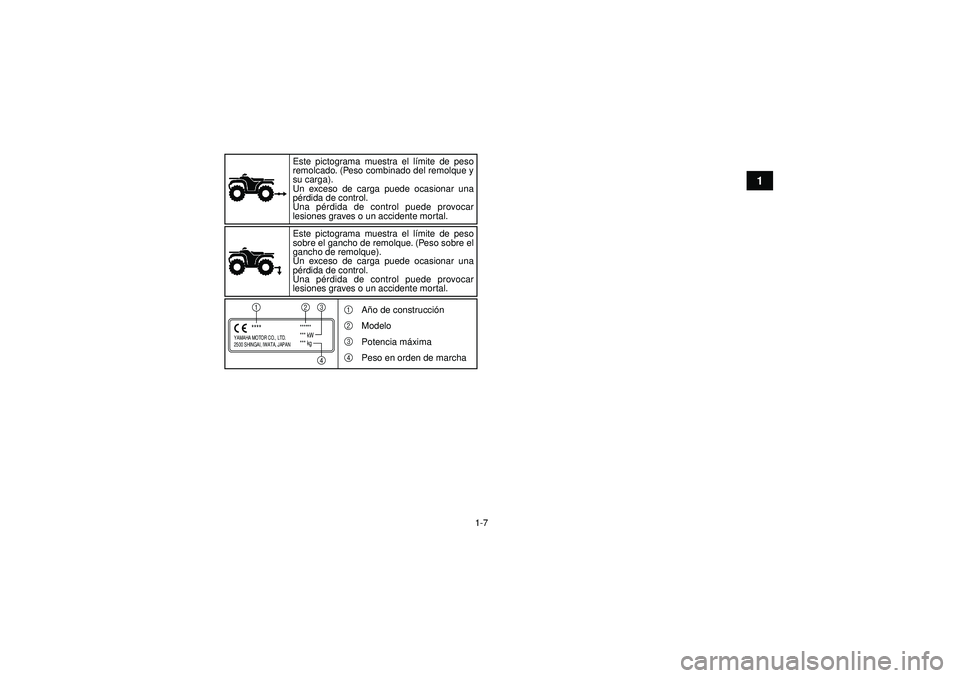

1-7
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
34
Este pictograma muestra el l
ímite de peso
remolcado. (Peso combinado del remolque y
su carga).
Un exceso de carga puede ocasionar una
pérdida de control.
Una pé rdida de control puede provocar
lesiones graves o un accidente mortal.
Este pictograma muestra el l ímite de peso
sobre el gancho de remolque. (Peso sobre el
gancho de remolque).
Un exceso de carga puede ocasionar una
pérdida de control.
Una pé rdida de control puede provocar
lesiones graves o un accidente mortal.
1
2
3
4Año de construcción
Modelo
Potencia m áxima
Peso en orden de marcha
U1HS60S0.book Page 7 Wednesday, April 27, 2011 10:20 AM

1-8
1Para Ocean
ía
12 3
4
6 7 9
8
10
5
5
U1HS60S0.book Page 8 Wednesday, April 27, 2011 10:20 AM

1-9
1
LOAD LIMIT45 kg (99 lbs)
1HP-F4877-A0
YAMAHA
LOAD LIMIT85 kg (187 lbs)
1HP-F4897-30
YAMAHA
MAXIMUM LOADING LIMIT
37S-F151K-00
PULLING LOAD: 5880 N (600 kgf)
1322 lbf
TONGUE WEIGHT: 147 N ( 15 kgf) 33 lbf
YAMAHA
WARNINGNEVER ride as a
passenger.Passengers can cause
a loss of control,
resulting in SEVERE
INJURY or DEATH.
WARNING
This unit contains high pressure nitrogen gas.
Mishandling can cause explosion. Read owner's manual for instructions.Do not incinerate, puncture or open.
1HP-F2259-01
1
3
2
4
5
U1HS60S0.book Page 9 Wednesday, April 27, 2011 10:20 AM

1-10
1
37S-F151F-00
Recommended
Minimum: FRONT
REAR
: FRONT
REAR: 35 kPa, (5.0 psi)
: 30 kPa, (4.4 psi)
: 32 kPa, (4.6 psi)
: 27 kPa, (4.0 psi)Never set tire pressure below minimum. It could cause
the tire to dislodge from the rim.Cargo or a trailer can affect stability and handling.
Read owner’
s manual before loading or towing.
When riding with cargo or towing a trailer : Reduce speed
and allow more room to stop. Avoid hills and rough terrain.
Maximum Vehicle Load : 220 kg, (485 lbs)
Includes weight of operator, cargo and accessories
(and if applicable, trailer tongue weight).
WARNING
1HP-F816M-00
YAMAHAIMPROPER TIRE PRESSURE OR OVERLOADING CAN
CAUSE LOSS OF CONTROL.
LOSS OF CONTROL CAN RESULT IN SEVERE
INJURY OR DEATH.OPERATING TIRE PRESSURE : Set with tires coldLOADING/TRAILER TOWING
WARNINGUNDER
16
Operating this ATV if you are under
the age of 16 increases your chance
of severe injury or death.
NEVER operate this ATV if you are
under age 16.
1P0-F816L-00
YAMAHA
67
8
U1HS60S0.book Page 10 Wednesday, April 27, 2011 10:20 AM

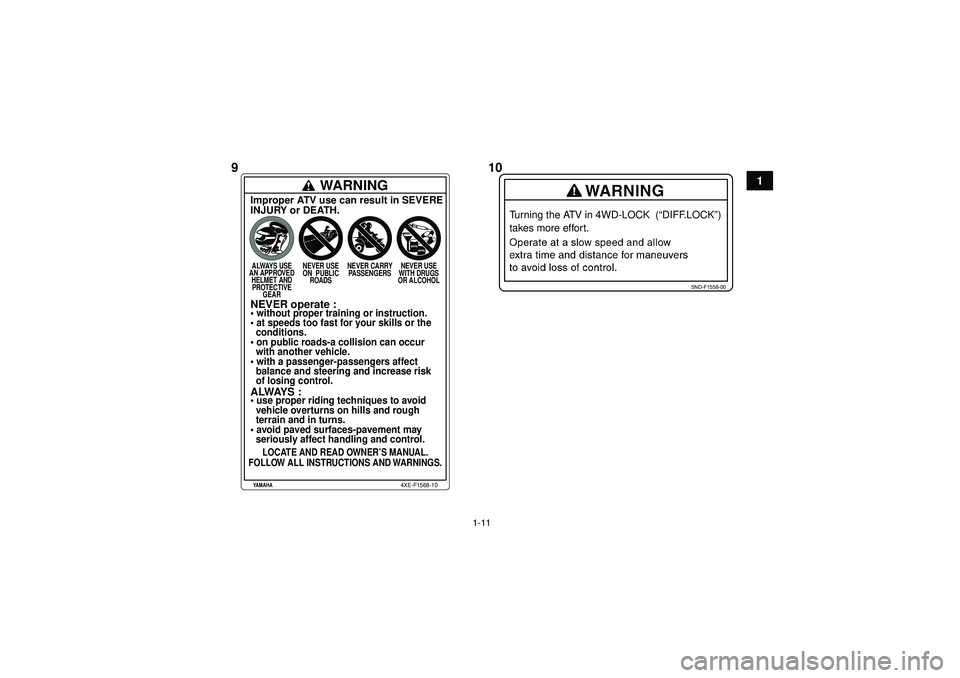

1-11
1
5ND-F1558-00
Turning the ATV in 4WD-LOCK (“DIFF.LOCK”)
takes more effort.
WARNING
Improper ATV use can result in SEVERE
INJURY or DEATH.ALWAYS USE
AN APPROVED HELMET ANDPROTECTIVE GEAR NEVER USE
ON PUBLIC ROADS NEVER CARRY
PASSENGERS NEVER USE
WITH DRUGS
OR ALCOHOLNEVER operate :
ALWAYS : without proper training or instruction.
 at speeds too fast for your skills or the
conditions.
 on public roads-a collision can occur
with another vehicle.
 with a passenger-passengers affect
balance and steering and increase risk
of losing control.
 use proper riding techniques to avoid
vehicle overturns on hills and rough
terrain and in turns.
 avoid paved surfaces-pavement may
seriously affect handling and control.
LOCATE AND READ OWNER ’S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
4XE-F1568-10
YAMAHA
91 0
U1HS60S0.book Page 11 Wednesday, April 27, 2011 10:20 AM

2-1
2
SBU17431
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU27252EL ATV NO ES UN JUGUETE; SU CONDUC-CI ÓN PUEDE RESULTAR PELIGROSA.El ATV se conduce de modo distinto a otros veh í-
culos como los coches o las motocicletas. Se pue-
de producir r ápidamente una colisi ón o un vuelco,
incluso durante maniobras de rutina como giros,
conducci ón en laderas o paso sobre obst áculos, si
no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:
Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.
No conduzca nunca un ATV sin la instrucci ón
adecuada.
Siga siempre las recomendaciones en cuanto a
la edad:
– Un ni ño menor de 16 a ños no debe conducir
nunca un ATV con un motor de una cilindrada
superior a los 90 cc.

No permita que un ni ño menor de 16 añ os ma-
neje un ATV sin la supervisi ón de un adulto, ni
que utilice el veh ículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo
con seguridad.
No lleve nunca un pasajero en el ATV.
Evite siempre manejar un ATV por superficies
pavimentadas, incluidas aceras, caminos parti-
culares, calles y estacionamientos.
Nunca conduzca un ATV por una v ía p ública,
carretera o autopista.
Est é alerta ante la posible presencia de otros
veh ículos cuando conduzca por calles o carrete-
ras no pavimentadas. Aseg úrese de conocer las
leyes y reglamentaciones del pa ís antes de cir-
cular por calles o carreteras p úblicas sin pavi-
mentar.
No conduzca nunca el ATV sin llevar un casco
de motociclista homologado de su talla. Deber á
llevar, asimismo, protecci ón ocular (gafas o vi-
sera de seguridad), guantes, botas, una cha-
queta o camisa de manga larga y pantalones
largos.
U1HS60S0.book Page 1 Wednesday, April 27, 2011 10:20 AM

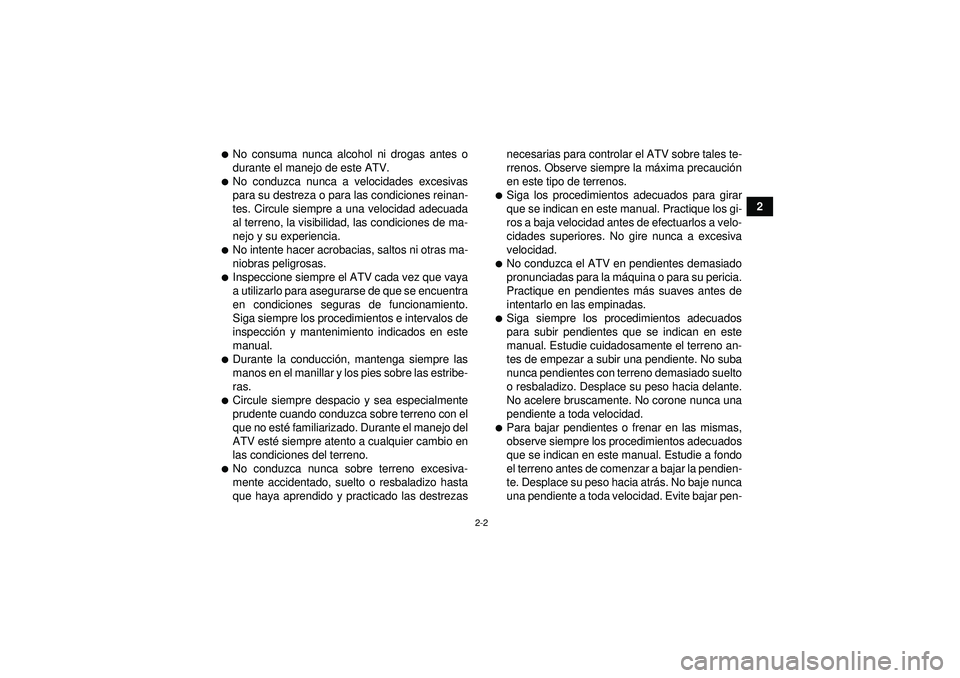

2-2
2

No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
No conduzca nunca a velocidades excesivas
para su destreza o para las condiciones reinan-
tes. Circule siempre a una velocidad adecuada
al terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia.
No intente hacer acrobacias, saltos ni otras ma-
niobras peligrosas.
Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuentra
en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de
inspección y mantenimiento indicados en este
manual.
Durante la conducci ón, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.
Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con el
que no est é familiarizado. Durante el manejo del
ATV est é siempre atento a cualquier cambio en
las condiciones del terreno.
No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezas necesarias para controlar el ATV sobre tales te-
rrenos. Observe siempre la m
áxima precauci ón
en este tipo de terrenos.

Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de efectuarlos a velo-
cidades superiores. No gire nunca a excesiva
velocidad.
No conduzca el ATV en pendientes demasiado
pronunciadas para la m áquina o para su pericia.
Practique en pendientes m ás suaves antes de
intentarlo en las empinadas.
Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno an-
tes de empezar a subir una pendiente. No suba
nunca pendientes con terreno demasiado suelto
o resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente. No corone nunca una
pendiente a toda velocidad.
Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecuados
que se indican en este manual. Estudie a fondo
el terreno antes de comenzar a bajar la pendien-
te. Desplace su peso hacia atr ás. No baje nunca
una pendiente a toda velocidad. Evite bajar pen-
U1HS60S0.book Page 2 Wednesday, April 27, 2011 10:20 AM

2-3
2dientes en un
ángulo que obligue a inclinar mu-
cho el veh ículo hacia un lado. Baje la pendiente
en l ínea recta siempre que sea posible.

Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superficie
excesivamente suelta o resbaladiza. Desplace
su peso hacia el lado del ATV correspondiente
a la parte ascendente. No intente girar en redon-
do en una pendiente mientras no domine la t éc-
nica de giro en terreno llano descrita en este
manual. Evite cruzar pendientes pronunciadas
en la medida de lo posible.
Siga siempre los procedimientos adecuados si
se cala el motor o el veh ículo rueda hacia atr ás
mientras sube una pendiente. Para evitar la pa-
rada del motor, utilice la marcha adecuada y
mantenga una velocidad constante cuando
suba una pendiente. Si el veh ículo se cala o rue-
da hacia atr ás, siga el procedimiento especial
de frenado descrito en este manual. Apé ese por
el lado ascendente si est á en sentido oblicuo o
perpendicular a la pendiente, o por cualquiera
de los lados si sube en lí nea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el pro-
cedimiento descrito en este manual.

Antes de conducir en una zona desconocida,
compruebe siempre si hay obst áculos.
No trate nunca de superar obst áculos grandes,
tales como rocas o árboles ca ídos. Siga siempre
los procedimientos indicados en este manual
para conducir sobre obstá culos.
Tenga siempre mucho cuidado cuando el veh í-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja velo-
cidad en terreno llano y horizontal. En superfi-
cies extremadamente resbaladizas, tales como
hielo, circule despacio y sea extremadamente
precavido para evitar el riesgo de perder el con-
trol a causa de un patinazo o un derrape.
No conduzca nunca el ATV en aguas r ápidas ni
m ás profundas que las recomendadas en este
manual. Recuerde que si se mojan los frenos
puede disminuir su capacidad para detener la
m áquina. Compruebe los frenos cuando salga
del agua. Si es necesario, frene varias veces
para que el rozamiento seque los forros.
Aseg úrese que no hay obst áculos ni personas
detr ás del veh ículo antes de moverse hacia
atr ás. Cuando la v ía este libre, conduzca despa-
cio.
U1HS60S0.book Page 3 Wednesday, April 27, 2011 10:20 AM
