2012 YAMAHA GRIZZLY 550 Manuale de Empleo (in Spanish)

8-48
8
SBU29702Ajuste del juego de la maneta de acele-
ración Se debe comprobar el juego de la maneta de ace-
leraci ón y ajustarlo, si es preciso, segú n los inter-
valos que se especifican en el cuadro de
mantenimiento peri ódico y engrase.
El juego libre de la maneta de aceleraci ón debe
medir 3.0 –5.0 mm (0.12– 0.20 in), como se mues-
tra. Compruebe peri ódicamente el juego de la ma-
neta de aceleraci ón y, si es necesario, aj ústelo del
modo siguiente. 1. Deslice la cubierta de goma hacia atr ás.
2. Afloje la contratuerca. 3. Para incrementar el juego de la maneta de
aceleraci ón gire el perno de ajuste en la direc-
ci ón (a). Para reducir el juego de la maneta de
aceleraci ón gire el perno de ajuste en la direc-
ci ón (b).
4. Apriete la contratuerca.
5. Deslice la cubierta de goma a su posici ón ori-
ginal.1. Tapó n de drenaje de la caja de la correa trapezoidal
1. Cubierta de goma
2. Perno de ajuste del juego libre de la palanca del
acelerador
3. Contratuerca
4. Juego libre de la palanca del acelerador
2WD
4WD
3
2
1
4
(b)
(a)
U1HS60S0.book Page 48 Wednesday, April 27, 2011 10:20 AM

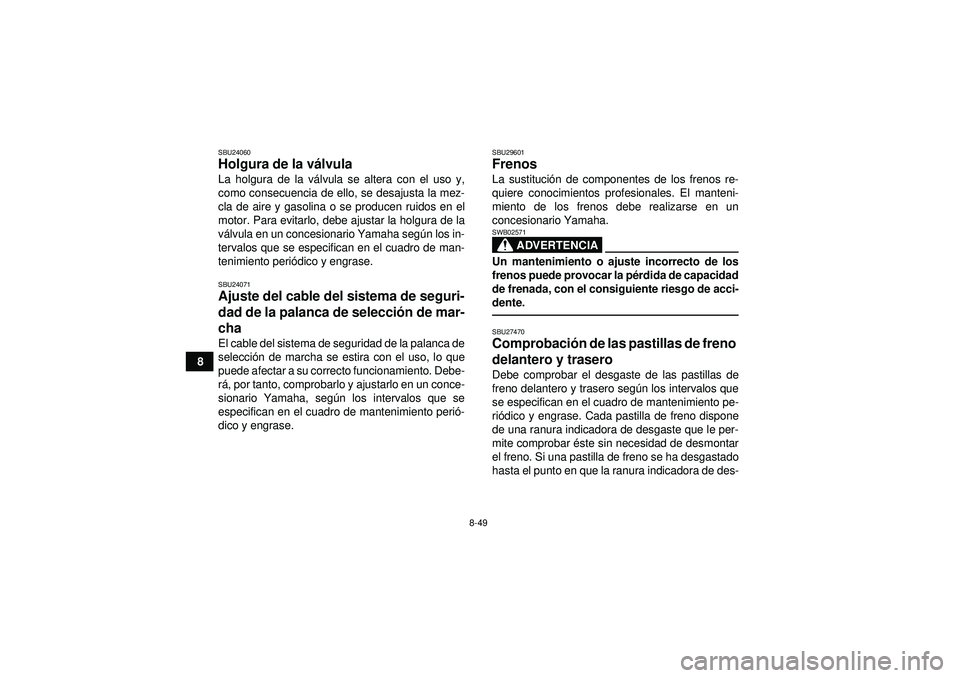

8-49
8
SBU24060Holgura de la válvula La holgura de la v álvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina o se producen ruidos en el
motor. Para evitarlo, debe ajustar la holgura de la
v á lvula en un concesionario Yamaha seg ún los in-
tervalos que se especifican en el cuadro de man-
tenimiento peri ódico y engrase.SBU24071Ajuste del cable del sistema de seguri-
dad de la palanca de selecci ón de mar-
cha El cable del sistema de seguridad de la palanca de
selecció n de marcha se estira con el uso, lo que
puede afectar a su correcto funcionamiento. Debe-
r á , por tanto, comprobarlo y ajustarlo en un conce-
sionario Yamaha, seg ún los intervalos que se
especifican en el cuadro de mantenimiento peri ó-
dico y engrase.
SBU29601Frenos La sustituci ón de componentes de los frenos re-
quiere conocimientos profesionales. El manteni-
miento de los frenos debe realizarse en un
concesionario Yamaha.
ADVERTENCIA
SWB02571Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la p érdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.SBU27470Comprobaci ón de las pastillas de freno
delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero seg ún los intervalos que
se especifican en el cuadro de mantenimiento pe-
ri ódico y engrase. Cada pastilla de freno dispone
de una ranura indicadora de desgaste que le per-
mite comprobar éste sin necesidad de desmontar
el freno. Si una pastilla de freno se ha desgastado
hasta el punto en que la ranura indicadora de des-
U1HS60S0.book Page 49 Wednesday, April 27, 2011 10:20 AM

8-50
8
gaste ha desaparecido casi por completo, solicite
a un concesionario Yamaha que cambie el conjun-
to de las pastillas de freno.
NOTAEs necesario quitar las ruedas para comprobar las
pastillas de freno. (V
éase la p ágina 8-68).Freno delantero Freno trasero
SBU27843Comprobaci
ón de los protectores del
tubo de freno trasero Debe comprobar el desgaste de los protectores
del tubo de freno trasero seg ún los intervalos que
se especifican en el cuadro de mantenimiento pe-
ri ó dico y engrase. Cada protector dispone de un
indicador de desgaste. Si un protector se desgasta
hasta el punto de que el indicador se hace visible,
haga cambiar el protector en un concesionario
Yamaha.
1. Ranura indicadora de desgaste
1. Ranura indicadora de desgaste
U1HS60S0.book Page 50 Wednesday, April 27, 2011 10:20 AM

8-51
8
NOTAEs necesario desmontar las ruedas para compro-
bar los protectores del tubo de freno. (Véase la p á-
gina 8-68).
SBU29841Comprobaci ón del l íquido de freno Antes de utilizar el veh ículo, verifique que el l íqui-
do de frenos se encuentre por encima de la marca
de nivel m ínimo. Compruebe el nivel del l íquido de
frenos con la parte superior del nivel del dep ósito.
A ñada l íquido de frenos seg ún sea necesario.
Freno delantero
1. Protector del tubo de freno trasero
2. Indicador de desgaste
3. El protector est á normal.
4. El protector est á desgastado.
1. Marca de nivel m ínimo
2WD
4WD
1
U1HS60S0.book Page 51 Wednesday, April 27, 2011 10:20 AM

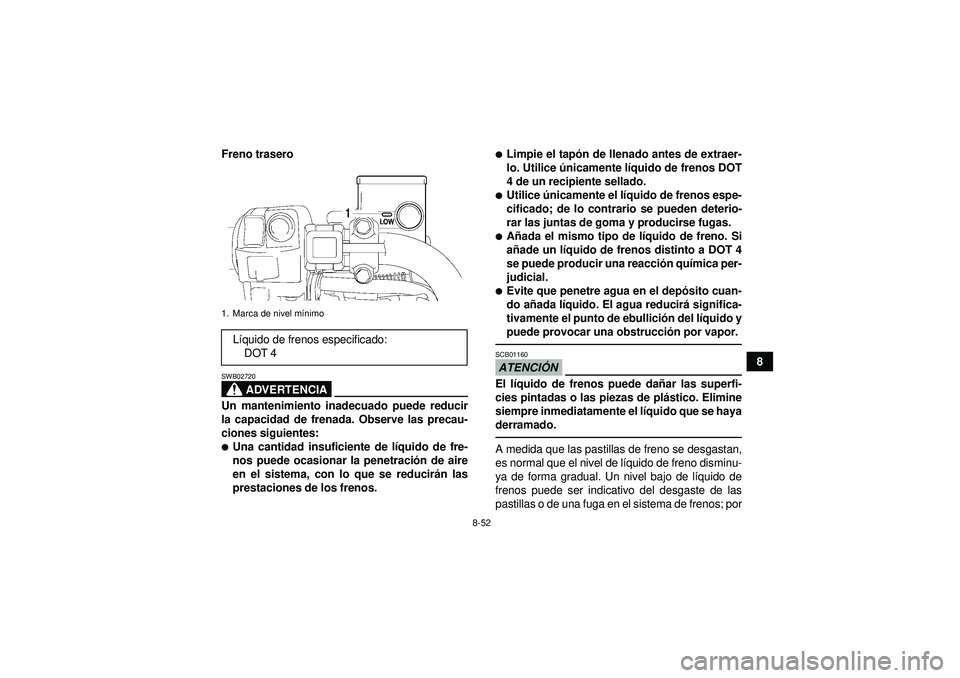

8-52
8
Freno trasero
ADVERTENCIA
SWB02720Un mantenimiento inadecuado puede reducir
la capacidad de frenada. Observe las precau-
ciones siguientes:
Una cantidad insuficiente de lí
quido de fre-
nos puede ocasionar la penetraci ón de aire
en el sistema, con lo que se reducir án las
prestaciones de los frenos.

Limpie el tap ón de llenado antes de extraer-
lo. Utilice únicamente l íquido de frenos DOT
4 de un recipiente sellado.
Utilice ú nicamente el l íquido de frenos espe-
cificado; de lo contrario se pueden deterio-
rar las juntas de goma y producirse fugas.
A ñada el mismo tipo de l íquido de freno. Si
a ñ ade un l íquido de frenos distinto a DOT 4
se puede producir una reacci ón quí mica per-
judicial.
Evite que penetre agua en el dep ósito cuan-
do a ñada l íquido. El agua reducir á significa-
tivamente el punto de ebullici ón del l íquido y
puede provocar una obstrucci ón por vapor.ATENCI ÓNSCB01160El l íquido de frenos puede da ñar las superfi-
cies pintadas o las piezas de pl ástico. Elimine
siempre inmediatamente el l íquido que se haya
derramado.A medida que las pastillas de freno se desgastan,
es normal que el nivel de l íquido de freno disminu-
ya de forma gradual. Un nivel bajo de l íquido de
frenos puede ser indicativo del desgaste de las
pastillas o de una fuga en el sistema de frenos; por
1. Marca de nivel m ínimoL íquido de frenos especificado:
DOT 4
U1HS60S0.book Page 52 Wednesday, April 27, 2011 10:20 AM

8-53
8tanto, compruebe si las pastillas est
án desgasta-
das y si hay alguna fuga en el sistema. Si el nivel
de l íquido de frenos disminuye de forma repentina,
solicite a un concesionario Yamaha que averig üe
la causa antes de seguir utilizando el veh ículo.
SBU24291Cambio del l íquido de freno Solicite a un concesionario Yamaha que cambie el
lí quido de frenos seg ún los intervalos que se espe-
cifican en la NOTA que sigue al cuadro de mante-
nimiento peri ódico y engrase. Adem ás, se deben
cambiar las juntas de aceite de las bombas y las
pinzas de freno, as í como los tubos de freno, se-
g ú n los intervalos indicados a continuaci ón o siem-
pre que est én da ñados o presenten fugas.
Juntas de aceite: Cambiar cada dos a ños.
Tubos de freno: Cambiar cada cuatro a ños.SBU27772Comprobaci ón del juego libre de las
manetas de freno delantero y trasero Se debe comprobar el juego libre de las manetas
de freno delantero y trasero seg ún los intervalos
que se especifican en el cuadro de mantenimiento
peri ódico y engrase. Las manetas de freno no de- ben ning
ún juego, como se muestra. Si hay juego
libre, haga revisar el sistema de frenos en un con-
cesionario Yamaha.
Freno delantero
1. Sin juego libre de la palanca del freno
U1HS60S0.book Page 53 Wednesday, April 27, 2011 10:20 AM

8-54
8
Freno trasero
SBU29072Ajuste del juego libre del pedal de fre-
no Se debe ajustar el juego del pedal de freno seg
ún
los intervalos que se especifican en el cuadro de
mantenimiento peri ódico y engrase.NOTA
Siempre que ajuste el freno trasero, realice la to-
talidad de esta operaci ón en el orden siguiente.
Antes de ajustar el juego del pedal de freno,
compruebe el desgaste de las pastillas de freno
trasero.
El juego libre del pedal de freno debe medir 1.0–
6.0 mm (0.04 –0.24 in), como se muestra. Si es in-
correcto, aj ústelo del modo siguiente.
1. Desmonte el panel G. (V éase la p ágina 8-11).
2. Afloje la contratuerca.
3. Gire la tuerca de ajuste del juego libre del pe- dal de freno en la direcci ón (a) para incremen-
tar el juego libre y en la direcci ón (b) para
reducirlo.
1. Sin juego libre de la palanca del freno
1. Juego libre del pedal de freno
U1HS60S0.book Page 54 Wednesday, April 27, 2011 10:20 AM

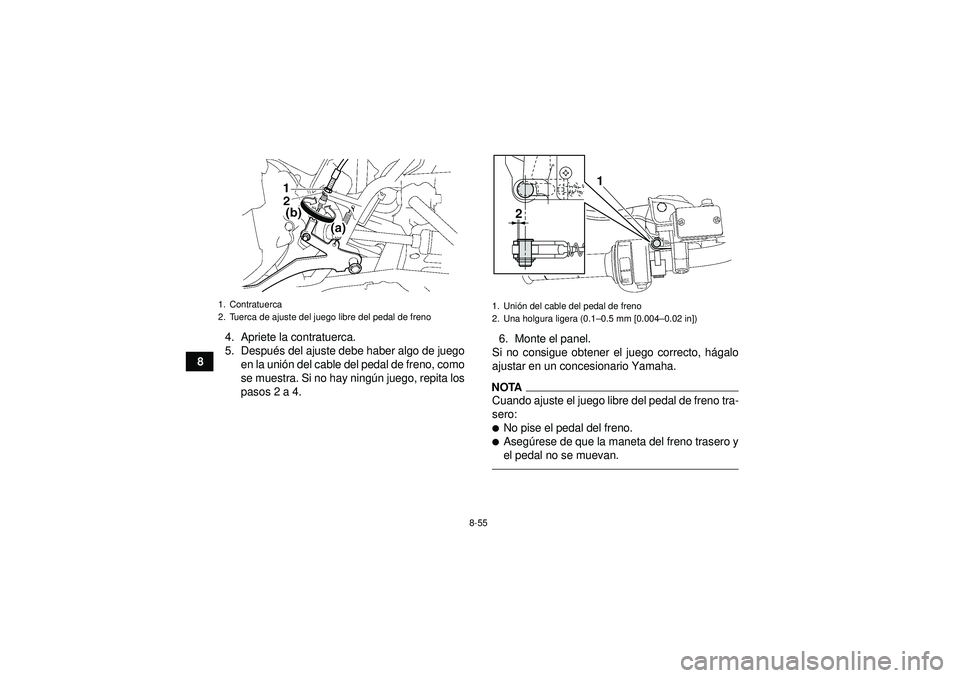

8-55
84. Apriete la contratuerca.
5. Despué
s del ajuste debe haber algo de juego
en la uni ón del cable del pedal de freno, como
se muestra. Si no hay ning ún juego, repita los
pasos 2 a 4. 6. Monte el panel.
Si no consigue obtener el juego correcto, h ágalo
ajustar en un concesionario Yamaha.
NOTACuando ajuste el juego libre del pedal de freno tra-
sero:
No pise el pedal del freno.
Aseg úrese de que la maneta del freno trasero y
el pedal no se muevan.
1. Contratuerca
2. Tuerca de ajuste del juego libre del pedal de freno
1. Unió n del cable del pedal de freno
2. Una holgura ligera (0.1– 0.5 mm [0.004–0.02 in])
1
2
U1HS60S0.book Page 55 Wednesday, April 27, 2011 10:20 AM
