2012 YAMAHA GRIZZLY 550 Manuale de Empleo (in Spanish)

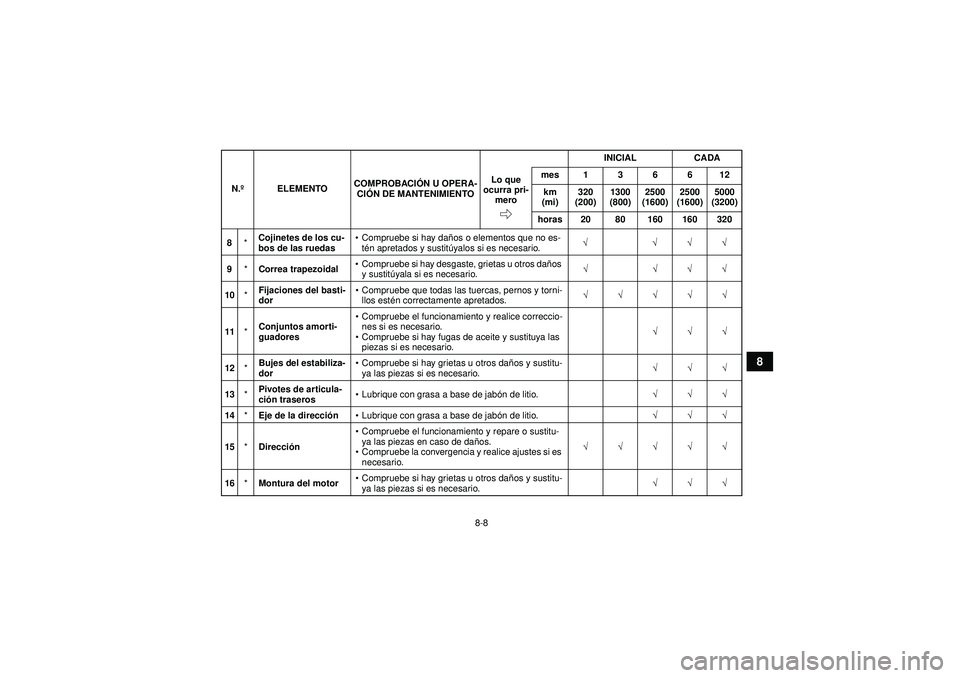

8-8
8
8*Cojinetes de los cu-
bos de las ruedas
Compruebe si hay da ños o elementos que no es-
t é n apretados y sustit úyalos si es necesario. √ √√√
9 *Correa trapezoidal
Compruebe si hay desgaste, grietas u otros da ños
y sustit úyala si es necesario. √ √√√
10 *Fijaciones del basti-
dor
Compruebe que todas las tuercas, pernos y torni-
llos est én correctamente apretados. √√√√√
11 *Conjuntos amorti-
guadores
Compruebe el funcionamiento y realice correccio-
nes si es necesario.
 Compruebe si hay fugas de aceite y sustituya las
piezas si es necesario. √√√
12 *Bujes del estabiliza-
dor
Compruebe si hay grietas u otros da ños y sustitu-
ya las piezas si es necesario. √√√
13 *Pivotes de articula-
ci
ón traseros
Lubrique con grasa a base de jab ón de litio. √√√
14 *Eje de la direcci ón Lubrique con grasa a base de jab ón de litio. √√√
15 *Direcci ón
Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de da ños.
 Compruebe la convergencia y realice ajustes si es
necesario. √√√√√
16 *Montura del motor
Compruebe si hay grietas u otros da ños y sustitu-
ya las piezas si es necesario. √√√
N.
º ELEMENTO COMPROBACI
ÓN U OPERA-
CI ÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
U1HS60S0.book Page 8 Wednesday, April 27, 2011 10:20 AM

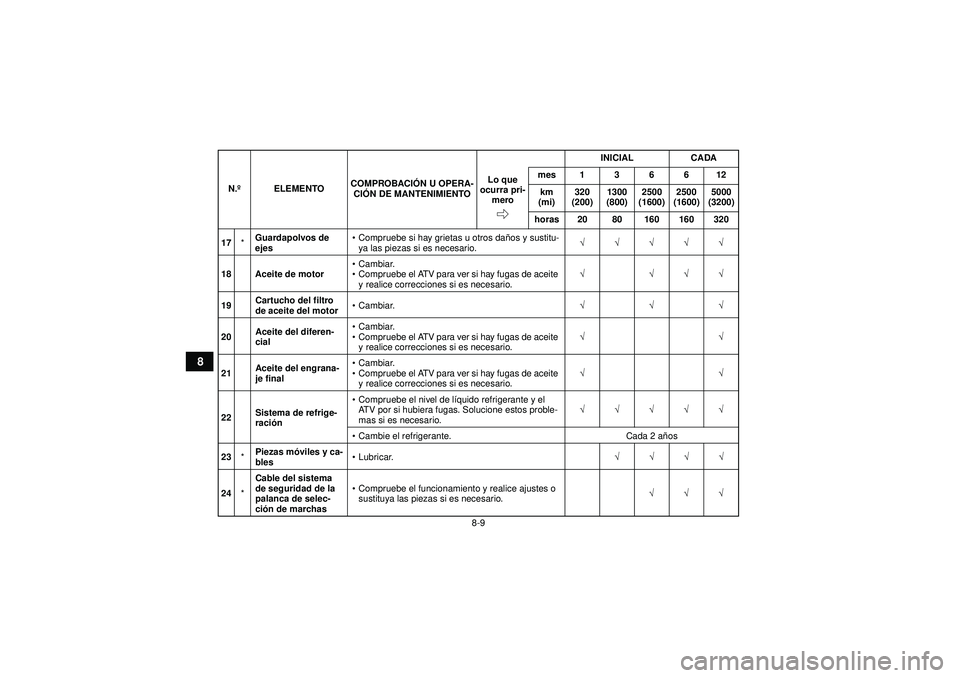

8-9
8
17*Guardapolvos de
ejes
Compruebe si hay grietas u otros da ños y sustitu-
ya las piezas si es necesario. √√√√√
18 Aceite de motor
Cambiar.
 Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
19 Cartucho del filtro
de aceite del motor
Cambiar. √√√
20 Aceite del diferen-
cial
Cambiar.
 Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √√
21 Aceite del engrana-
je final
Cambiar.
 Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √√
22 Sistema de refrige-
raci
ón
Compruebe el nivel de l íquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
 Cambie el refrigerante. Cada 2 a ños
23 *Piezas m
óviles y ca-
bles
Lubricar. √√√√
24 *Cable del sistema
de seguridad de la
palanca de selec-
ci
ón de marchas
Compruebe el funcionamiento y realice ajustes o
sustituya las piezas si es necesario. √√√
N.
º ELEMENTO COMPROBACI
ÓN U OPERA-
CI ÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U1HS60S0.book Page 9 Wednesday, April 27, 2011 10:20 AM

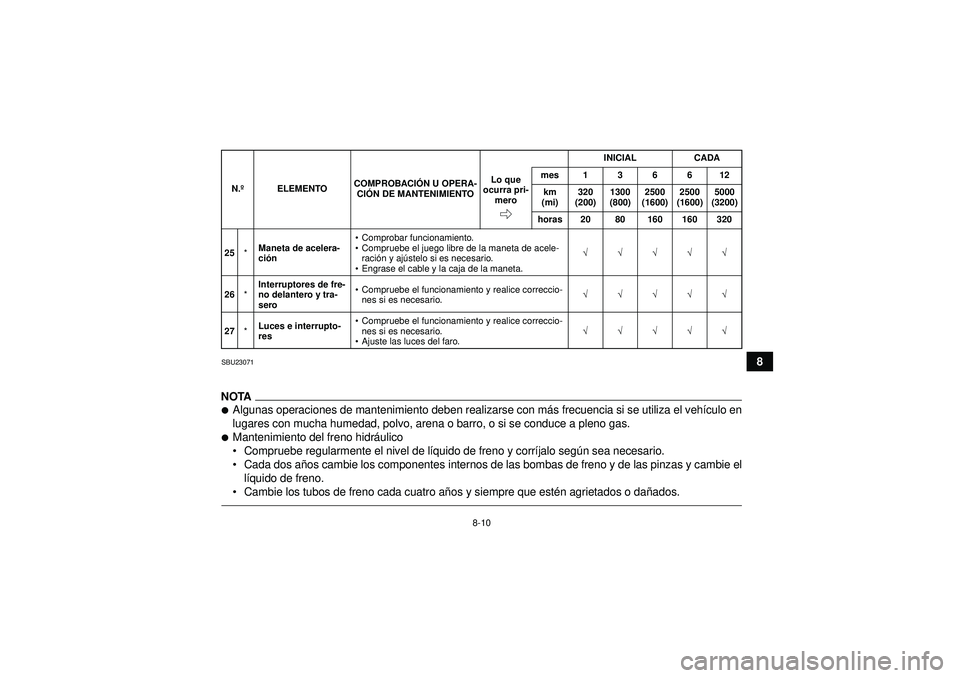

8-10
8
SBU23071NOTA
Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el veh ículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
Mantenimiento del freno hidr áulico
 Compruebe regularmente el nivel de l íquido de freno y corr íjalo seg ún sea necesario.
 Cada dos a ños cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
l í quido de freno.
 Cambie los tubos de freno cada cuatro a ños y siempre que est én agrietados o da ñados.25 *Maneta de acelera-
ci
ón
Comprobar funcionamiento.
 Compruebe el juego libre de la maneta de acele-
raci ón y aj ústelo si es necesario.
 Engrase el cable y la caja de la maneta. √√√√√
26 *Interruptores de fre-
no delantero y tra-
sero
Compruebe el funcionamiento y realice correccio-
nes si es necesario. √√√√√
27 *Luces e interrupto-
res
Compruebe el funcionamiento y realice correccio-
nes si es necesario.
 Ajuste las luces del faro. √√√√√
N.
º ELEMENTO COMPROBACI
ÓN U OPERA-
CI ÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U1HS60S0.book Page 10 Wednesday, April 27, 2011 10:20 AM

8-11
8
SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU27385Panel A
Para desmontar el panelTire hacia arriba por las áreas indicadas.
1. Panel A
2. Panel B
3. Panel C
4. Panel D
5. Panel F
1
2
3
5
4
1. Panel E
2. Panel G
3. Panel H
1
3
2
U1HS60S0.book Page 11 Wednesday, April 27, 2011 10:20 AM

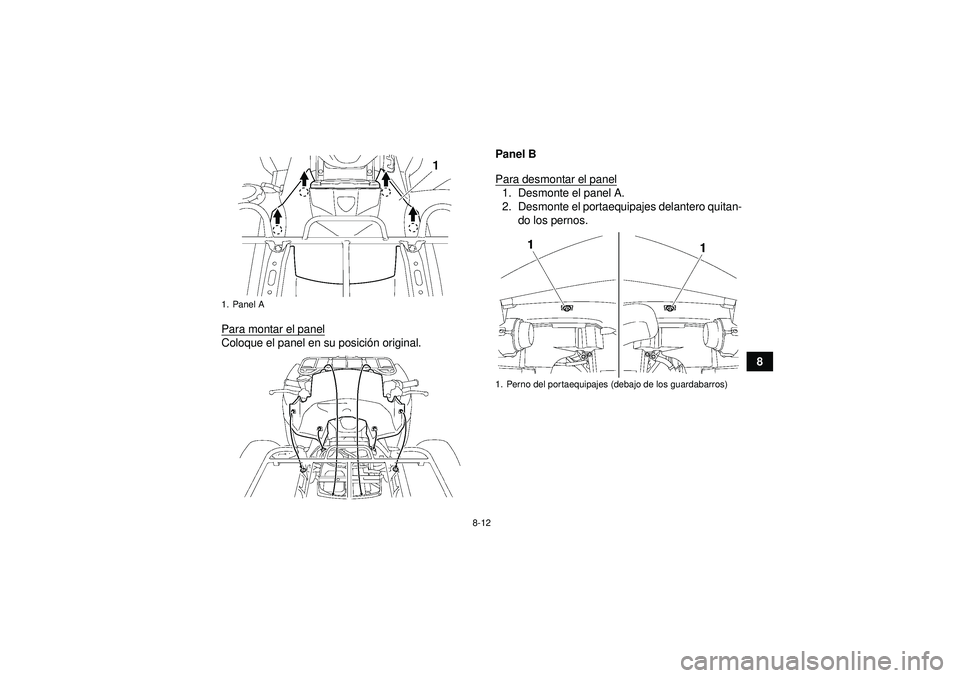

8-12
8
Para montar el panel
Coloque el panel en su posici
ón original. Panel B
Para desmontar el panel
1. Desmonte el panel A.
2. Desmonte el portaequipajes delantero quitan-
do los pernos.
1. Panel A
1. Perno del portaequipajes (debajo de los guardabarros)
U1HS60S0.book Page 12 Wednesday, April 27, 2011 10:20 AM

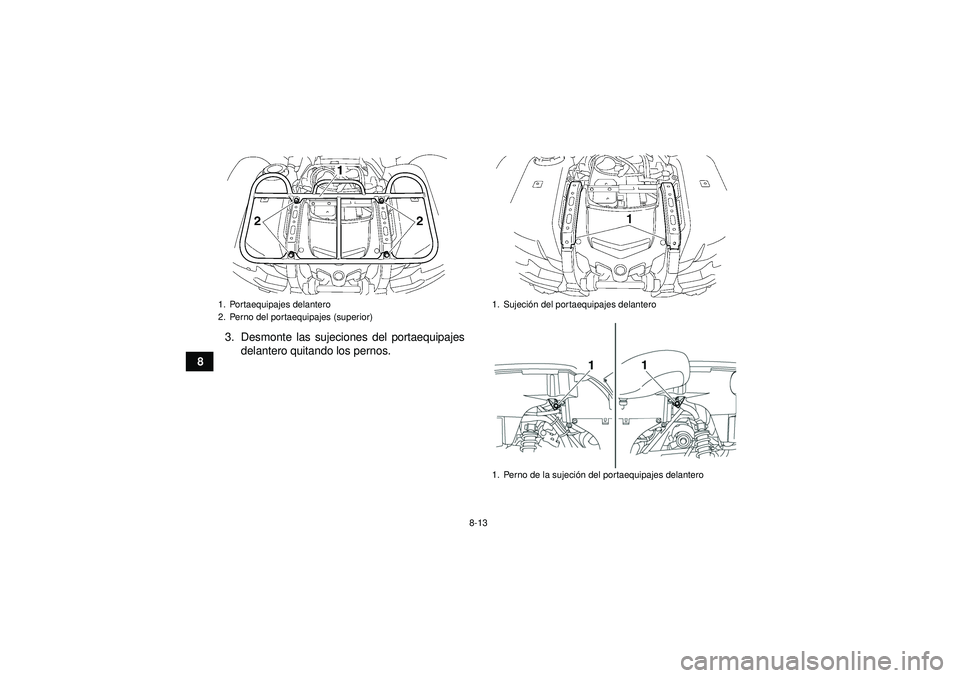

8-13
83. Desmonte las sujeciones del portaequipajes
delantero quitando los pernos.
1. Portaequipajes delantero
2. Perno del portaequipajes (superior)
1. Sujeci ón del portaequipajes delantero
1. Perno de la sujeci ón del portaequipajes delantero
U1HS60S0.book Page 13 Wednesday, April 27, 2011 10:20 AM

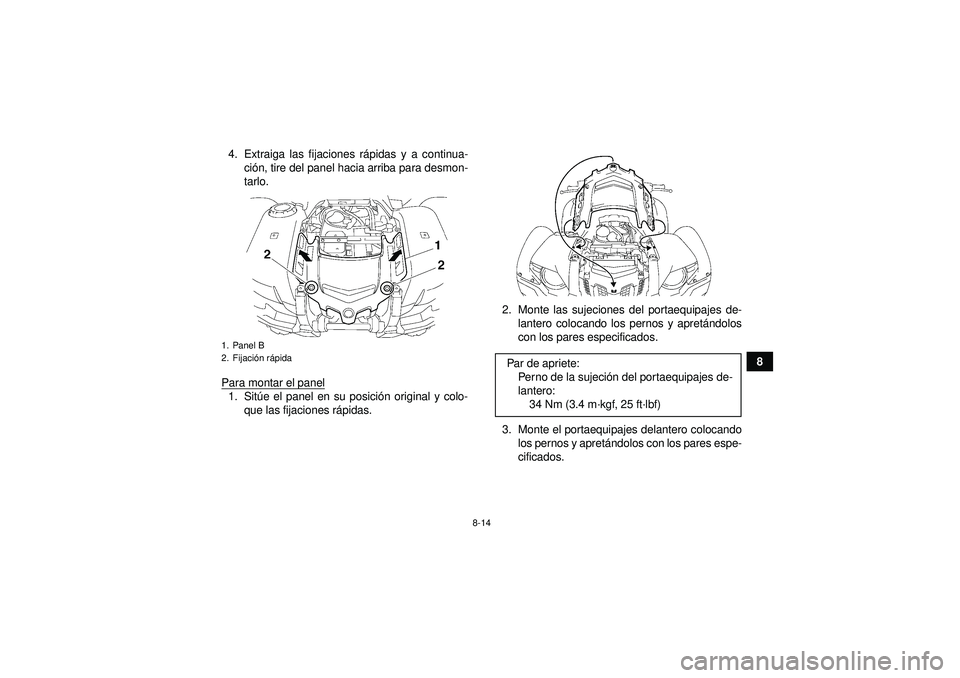

8-14
8
4. Extraiga las fijaciones r
ápidas y a continua-
ci ón, tire del panel hacia arriba para desmon-
tarlo.
Para montar el panel
1. Sit úe el panel en su posici ón original y colo-
que las fijaciones r ápidas. 2. Monte las sujeciones del portaequipajes de-
lantero colocando los pernos y apret ándolos
con los pares especificados.
3. Monte el portaequipajes delantero colocando los pernos y apret ándolos con los pares espe-
cificados.1. Panel B
2. Fijació n rápida
Par de apriete:
Perno de la sujeci ón del portaequipajes de-
lantero: 34 Nm (3.4 m ·kgf, 25 ft ·lbf)
U1HS60S0.book Page 14 Wednesday, April 27, 2011 10:20 AM

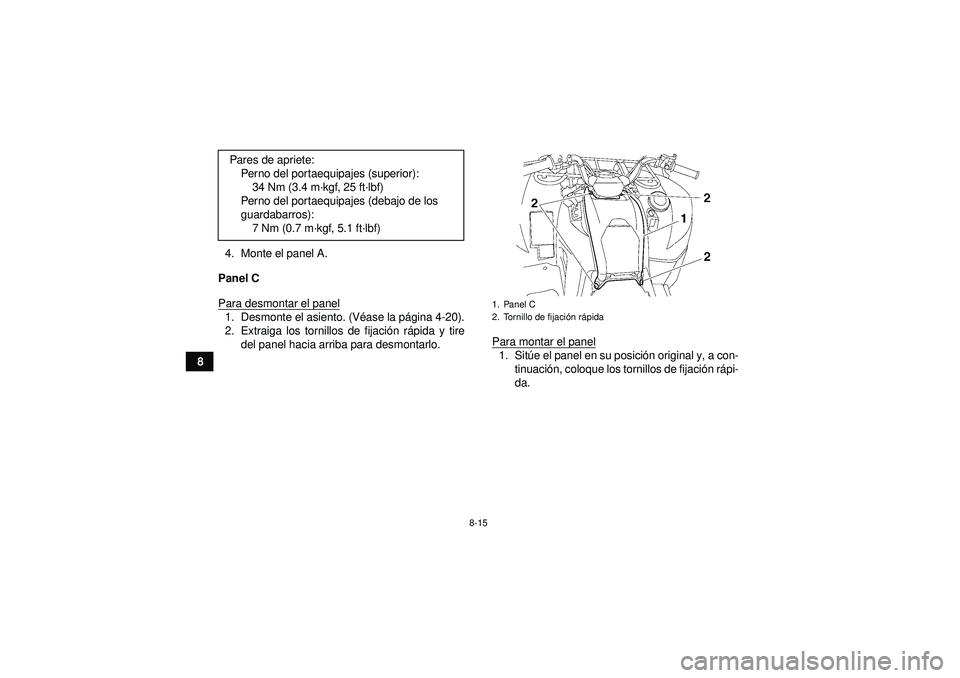

8-15
84. Monte el panel A.
Panel C
Para desmontar el panel
1. Desmonte el asiento. (V éase la p ágina 4-20).
2. Extraiga los tornillos de fijaci ón r ápida y tire
del panel hacia arriba para desmontarlo. Para montar el panel
1. Sit
úe el panel en su posici ón original y, a con-
tinuaci ón, coloque los tornillos de fijaci ón r ápi-
da.
Pares de apriete:
Perno del portaequipajes (superior):34 Nm (3.4 m ·kgf, 25 ft· lbf)
Perno del portaequipajes (debajo de los
guardabarros): 7 Nm (0.7 m ·kgf, 5.1 ft ·lbf)1. Panel C
2. Tornillo de fijaci ón r ápida
U1HS60S0.book Page 15 Wednesday, April 27, 2011 10:20 AM
