2012 YAMAHA GRIZZLY 550 Manuale de Empleo (in Spanish)

Funcionamiento de la palanca de selecci ón de marcha y conducci ón hacia
atr ás ......................................................... 6-2
Rodaje del motor ........................................ 6-4
Estacionamiento ......................................... 6-5
Estacionamiento en una pendiente ............ 6-5
Accesorios y carga ..................................... 6-6
CONDUCCI ÓN DEL ATV .............................. 7-1
FAMILIAR ÍCESE CON SU ATV .................. 7-2
CONDUZCA CON CUIDADO Y SENTIDO COM ÚN..................................................... 7-2
VIGILE POR D ÓNDE CONDUCE............. 7-10
C Ó MO GIRAR CON SU ATV.................... 7-14
SUBIDA DE PENDIENTES ....................... 7-15
BAJADA DE PENDIENTES ...................... 7-18
CRUCE DE PENDIENTES ....................... 7-20
CRUCE DE AGUAS POCO PROFUNDAS.......................................... 7-21
CONDUCCI ÓN EN TERRENO
ACCIDENTADO ...................................... 7-24
PATINAZOS Y DERRAPES...................... 7-24
QU É DEBE HACER SI.............................. 7-25
QU É DEBE HACER... ............................... 7-26 MANTENIMIENTO Y AJUSTES
PERI
ÓDICOS .................................................8-1
Manual del propietario y juego de herramientas .............................................8-2
Cuadro de mantenimiento peri ódico del
sistema de control de emisiones ..............8-4
Cuadro general de mantenimiento y engrase .....................................................8-6
Desmontaje y montaje de los paneles ......8-11
Desmontaje de las rejillas del radiador .....8-21
Comprobaci ón de la buj ía .........................8-22
Aceite del motor y cartucho del filtro de aceite ......................................................8-24
Aceite del engranaje final .........................8-28
Aceite del diferencial .................................8-31
L íquido refrigerante ...................................8-34
Limpieza del filtro de aire ..........................8-41
Limpieza del parachispas .........................8-45
Tap ón de drenaje de la caja de la correa
trapezoidal ..............................................8-47
Ajuste del juego de la maneta de aceleraci ón .............................................8-48
Holgura de la v álvula ................................8-49
Ajuste del cable del sistema de seguridad de la palanca de selecci ón de marcha ...8-49
Frenos .......................................................8-49
U1HS60S0.book Page 2 Wednesday, April 27, 2011 10:20 AM

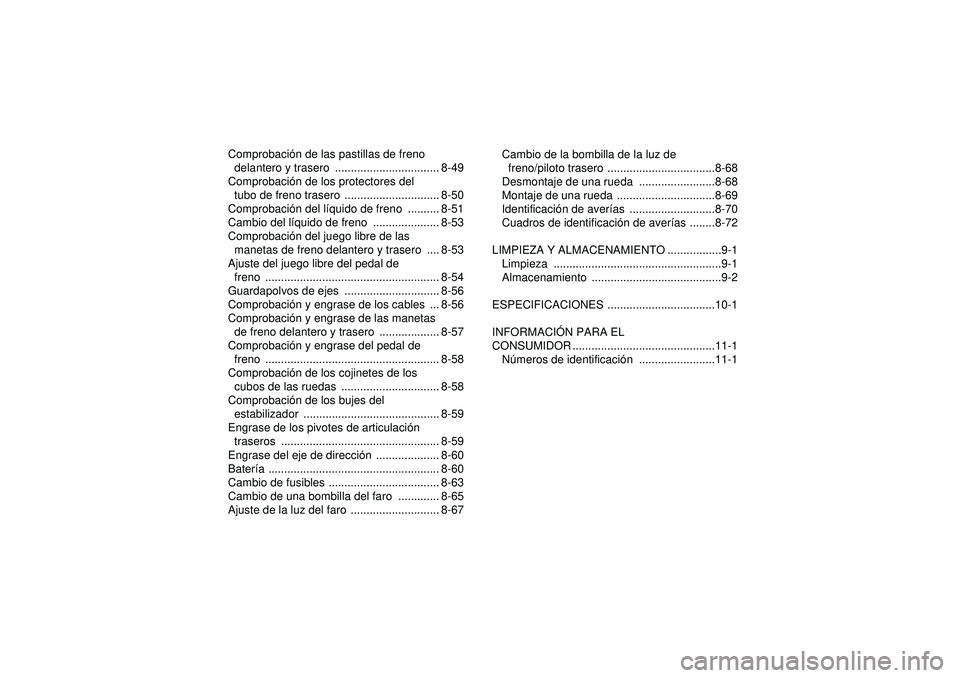

Comprobación de las pastillas de freno
delantero y trasero ................................. 8-49
Comprobaci ón de los protectores del
tubo de freno trasero .............................. 8-50
Comprobaci ón del l íquido de freno .......... 8-51
Cambio del l íquido de freno ..................... 8-53
Comprobaci ón del juego libre de las
manetas de freno delantero y trasero .... 8-53
Ajuste del juego libre del pedal de freno ....................................................... 8-54
Guardapolvos de ejes .............................. 8-56
Comprobaci ón y engrase de los cables ... 8-56
Comprobaci ón y engrase de las manetas
de freno delantero y trasero ................... 8-57
Comprobaci ón y engrase del pedal de
freno ....................................................... 8-58
Comprobaci ón de los cojinetes de los
cubos de las ruedas ............................... 8-58
Comprobaci ón de los bujes del
estabilizador ........................................... 8-59
Engrase de los pivotes de articulaci ón
traseros .................................................. 8-59
Engrase del eje de direcci ón .................... 8-60
Bater ía ...................................................... 8-60
Cambio de fusibles ................................... 8-63
Cambio de una bombilla del faro ............. 8-65
Ajuste de la luz del faro ............................ 8-67 Cambio de la bombilla de la luz de
freno/piloto trasero ..................................8-68
Desmontaje de una rueda ........................8-68
Montaje de una rueda ...............................8-69
Identificaci ón de aver ías ...........................8-70
Cuadros de identificaci ón de aver ías ........8-72
LIMPIEZA Y ALMACENAMIENTO .................9-1 Limpieza .....................................................9-1
Almacenamiento .........................................9-2
ESPECIFICACIONES ..................................10-1
INFORMACI ÓN PARA EL
CONSUMIDOR .............................................11-1 Números de identificaci ón ........................11-1
U1HS60S0.book Page 3 Wednesday, April 27, 2011 10:20 AM

1-1
1
SBU29680

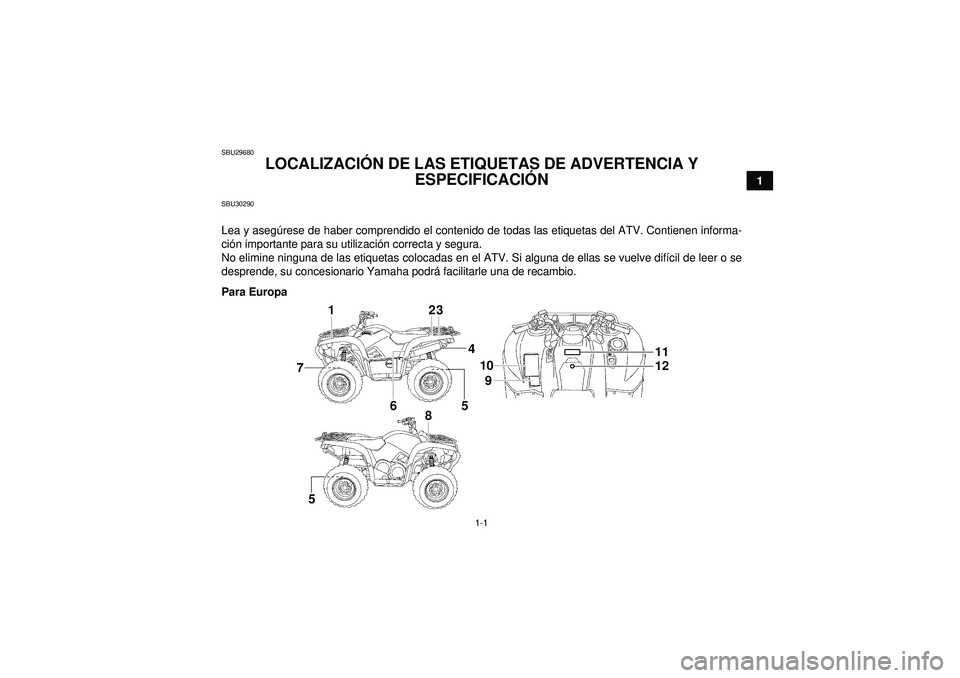

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y
ESPECIFICACI ÓN
SBU30290Lea y aseg úrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ci ón importante para su utilizaci ón correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve dif ícil de leer o se
desprende, su concesionario Yamaha podr á facilitarle una de recambio.
Para Europa
12 3
4
65
7
810
9 11
12
5
U1HS60S0.book Page 1 Wednesday, April 27, 2011 10:20 AM

1-2
1

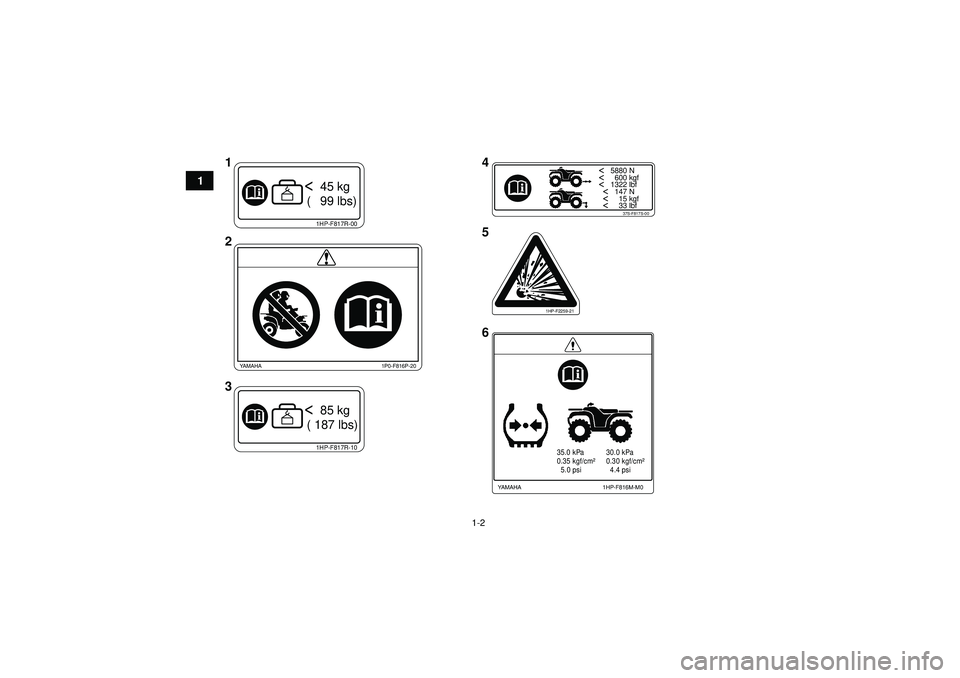

< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
1HP-F817R-10< 85 kg
( 187 lbs)
35.0 kPa
0.35 kgf/cm²
5.0 psi 30.0 kPa
0.30 kgf/cm²
4.4 psi
1HP-F816M-M0
YAMAHA
1HP-F817R-00< 45 kg
( 99 lbs)
1P0-F816P-20
YAMAHA
1HP-F2259-21
1
2
3 4
5
6
U1HS60S0.book Page 2 Wednesday, April 27, 2011 10:20 AM

1-3
1

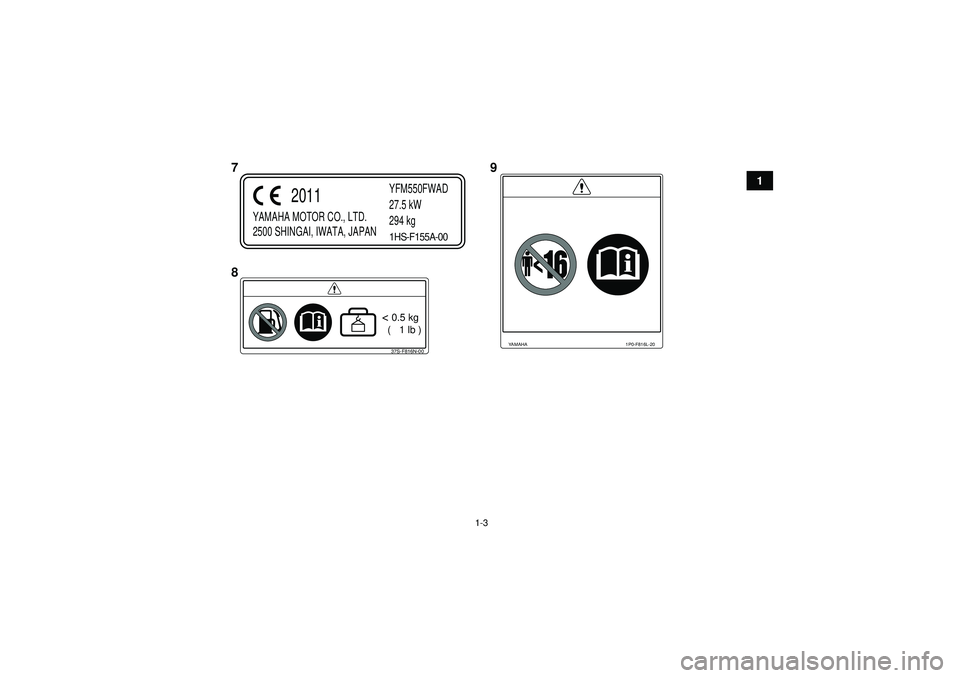

37S-F816N-00< 0.5 kg
( 1 lb )
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN YFM550FWAD
27.5 kW
294 kg
2011
1HS-F155A-00
1P0-F816L-20
YAMAHA
7
8 9
U1HS60S0.book Page 3 Wednesday, April 27, 2011 10:20 AM

1-4
1
37S-F816S-00
1P0-F816R-00
YAMAHA
1011
12
U1HS60S0.book Page 4 Wednesday, April 27, 2011 10:20 AM

1-5
1

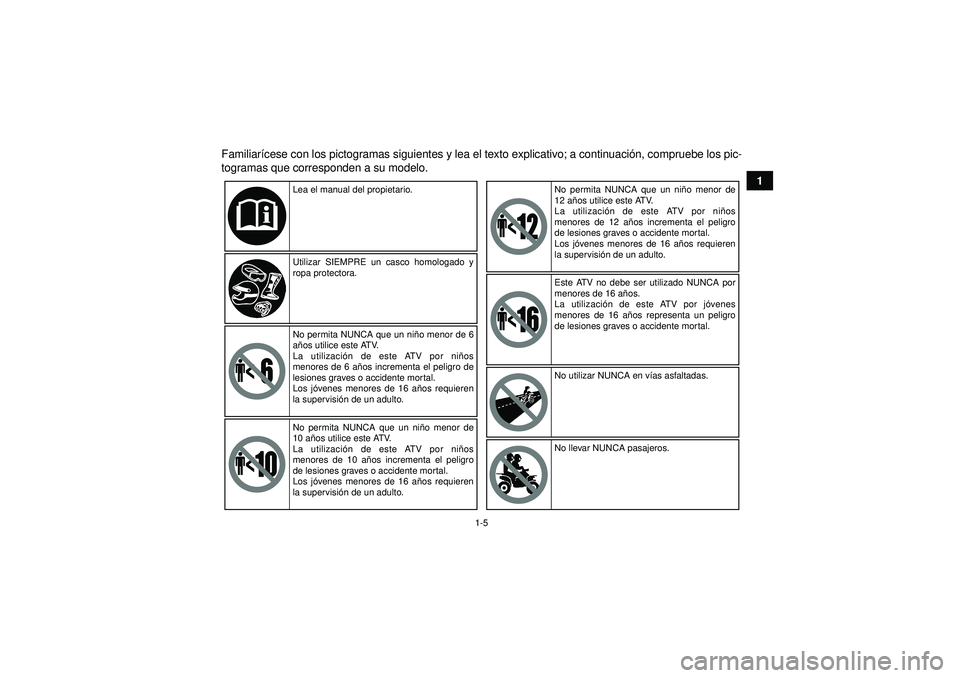

Familiar
ícese con los pictogramas siguientes y lea el texto explicativo; a continuaci ón, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
No permita NUNCA que un ni ño menor de 6
años utilice este ATV.
La utilizació n de este ATV por niñ os
menores de 6 años incrementa el peligro de
lesiones graves o accidente mortal.
Los jó venes menores de 16 años requieren
la supervisión de un adulto.
No permita NUNCA que un ni ño menor de
10 años utilice este ATV.
La utilizació n de este ATV por niñ os
menores de 10 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jó venes menores de 16 años requieren
la supervisión de un adulto. No permita NUNCA que un ni
ño menor de
12 años utilice este ATV.
La utilizació n de este ATV por niñ os
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jó venes menores de 16 años requieren
la supervisión de un adulto.
Este ATV no debe ser utilizado NUNCA por
menores de 16 años.
La utilizació n de este ATV por jó venes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal.
No utilizar NUNCA en v ías asfaltadas.
No llevar NUNCA pasajeros.
U1HS60S0.book Page 5 Wednesday, April 27, 2011 10:20 AM

1-6
1
**.* kPa
*.** kgf/cm²*.* psi **.* kPa
*.** kgf/cm²
*.* psi
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
Esta unidad contiene nitr ógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosió n. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presi ón con los neum áticos fr íos. Ajuste la presión de los neumáticos.
Una presió n incorrecta de los neum áticos
puede ocasionar una p érdida de control.
Una pé rdida de control puede provocar
lesiones graves o un accidente mortal.
El ATV requiere m ás esfuerzo para girar
cuando está seleccionada la tracci ón a las
cuatro ruedas con bloqueo del diferencial
(“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca
la velocidad permitiendo un margen de
tiempo y distancia superior al habitual para
maniobrar.
En este pictograma se muestran los l ímites
de carga o carga m áxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan
en este manual.
La carga puede incluir el conductor, el
pasajero, equipo de protecció n personal,
accesorios, objetos, equipaje y demá s
elementos relacionados.
Verifique que no se sobrepasen los l ímites
de carga.
Un exceso de carga puede ocasionar una
pérdida de control.
Una pé rdida de control puede provocar
lesiones graves o un accidente mortal.
