2012 YAMAHA GRIZZLY 550 Manuale de Empleo (in Spanish)

10-4
10
Trasero:30.0 kPa (0.300 kgf/cm ², 4.4 psi)
Mí nimo:
Delantero: 32.0 kPa (0.320 kgf/cm ², 4.6 psi)
Trasero: 27.0 kPa (0.270 kgf/cm ², 4.0 psi)
Rueda delantera:Tipo de rueda:
Rueda de panel
Tama ño de la llanta:
12 x 6.0 ATRueda trasera:Tipo de rueda: Rueda de panel
Tama ño de la llanta:
12 x 7.5 ATFreno delantero:Tipo: Freno de disco
Operaci ón:
Operaci ón con mano derecha
L íquido de frenos especificado:
DOT 4Freno trasero:Tipo: Freno de disco
Operaci ón:
Operaci ón con mano izquierda y pie derecho
L íquido de frenos especificado:
DOT 4
Suspensi ón delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 180 mm (7.1 in)Suspensi ón trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda: 230 mm (9.1 in)Sistema el éctrico:Sistema de encendido:
TCI
Sistema est ándar:
Magneto CABater ía:Modelo:
YTX20L-BS
Voltaje, capacidad: 12 V, 18.0 AhFaro delantero:Tipo de bombilla:Bombilla hal ógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 35.0/35.0 W × 2
U1HS60S0.book Page 4 Wednesday, April 27, 2011 10:20 AM

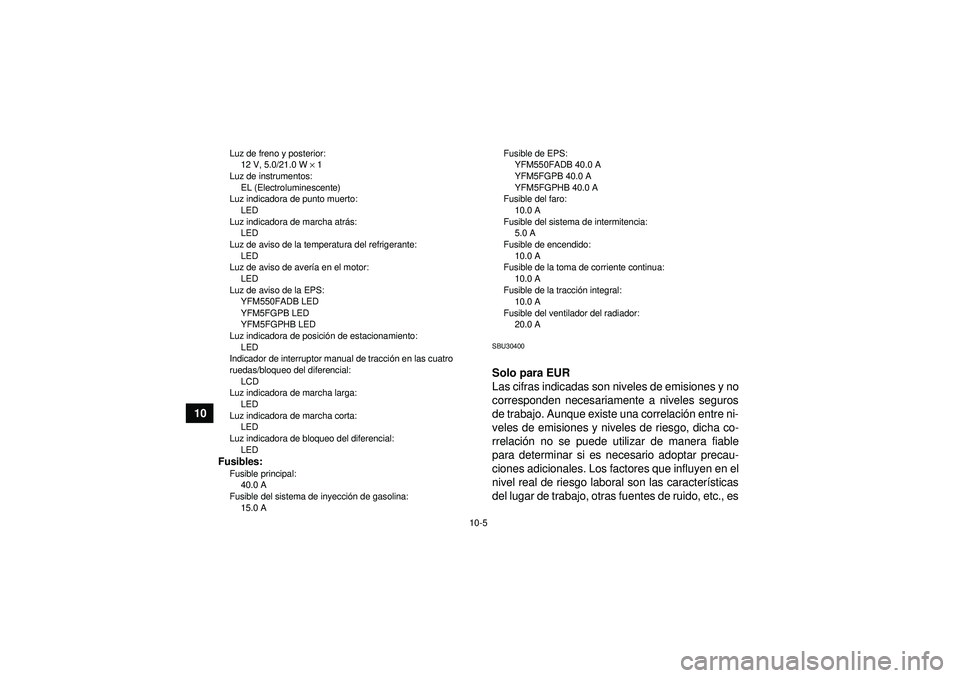

10-5
10
Luz de freno y posterior:12 V, 5.0/21.0 W × 1
Luz de instrumentos: EL (Electroluminescente)
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atr ás:
LED
Luz de aviso de la temperatura del refrigerante: LED
Luz de aviso de aver ía en el motor:
LED
Luz de aviso de la EPS: YFM550FADB LED
YFM5FGPB LED
YFM5FGPHB LED
Luz indicadora de posici ón de estacionamiento:
LED
Indicador de interruptor manual de tracci ón en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga: LED
Luz indicadora de marcha corta: LED
Luz indicadora de bloqueo del diferencial:
LEDFusibles:Fusible principal:40.0 A
Fusible del sistema de inyecci ón de gasolina:
15.0 A Fusible de EPS:
YFM550FADB 40.0 A
YFM5FGPB 40.0 A
YFM5FGPHB 40.0 A
Fusible del faro:
10.0 A
Fusible del sistema de intermitencia: 5.0 A
Fusible de encendido: 10.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de la tracció n integral:
10.0 A
Fusible del ventilador del radiador: 20.0 A
SBU30400Solo para EUR
Las cifras indicadas son niveles de emisiones y no
corresponden necesariamente a niveles seguros
de trabajo. Aunque existe una correlaci ón entre ni-
veles de emisiones y niveles de riesgo, dicha co-
rrelaci ón no se puede utilizar de manera fiable
para determinar si es necesario adoptar precau-
ciones adicionales. Los factores que influyen en el
nivel real de riesgo laboral son las caracter ísticas
del lugar de trabajo, otras fuentes de ruido, etc., es
U1HS60S0.book Page 5 Wednesday, April 27, 2011 10:20 AM

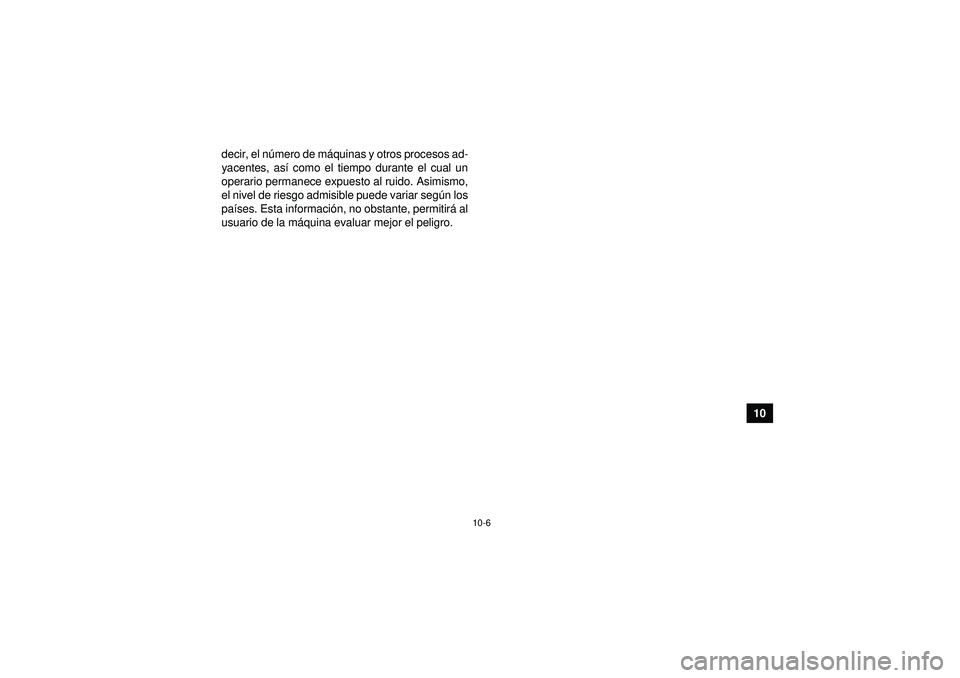

10-6
10
decir, el n
úmero de má quinas y otros procesos ad-
yacentes, as í como el tiempo durante el cual un
operario permanece expuesto al ruido. Asimismo,
el nivel de riesgo admisible puede variar segú n los
pa íses. Esta informaci ón, no obstante, permitir á al
usuario de la m áquina evaluar mejor el peligro.
U1HS60S0.book Page 6 Wednesday, April 27, 2011 10:20 AM

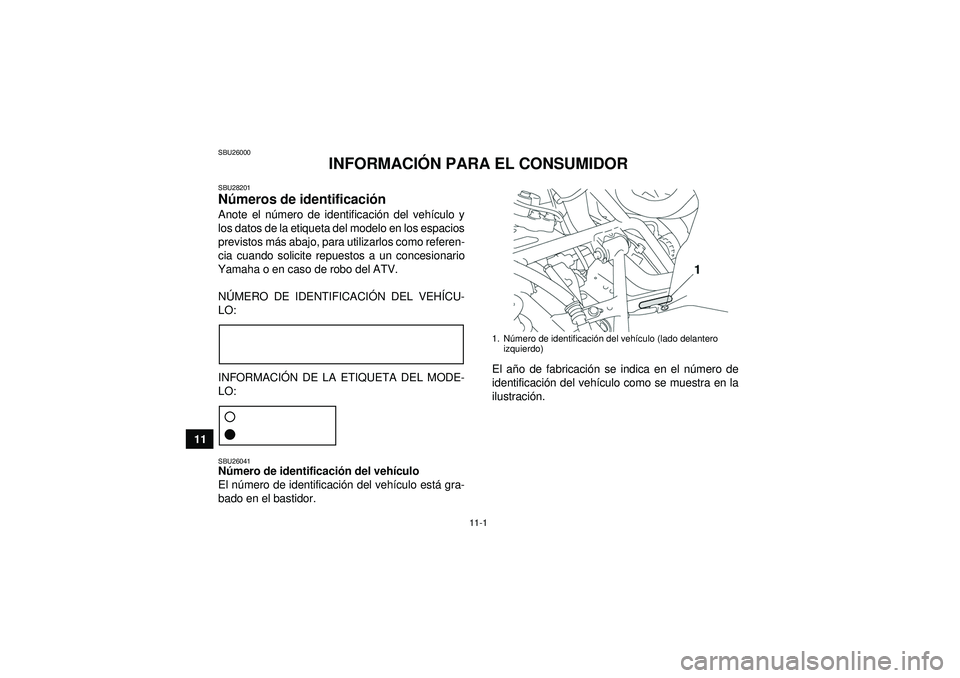

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28201Números de identificaci ón Anote el n úmero de identificaci ón del veh ículo y
los datos de la etiqueta del modelo en los espacios
previstos m ás abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
N Ú MERO DE IDENTIFICACI ÓN DEL VEH ÍCU-
LO:
INFORMACI ÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041N úmero de identificaci ón del veh ículo
El n úmero de identificaci ón del veh ículo est á gra-
bado en el bastidor. El a
ño de fabricaci ón se indica en el n úmero de
identificaci ón del veh ículo como se muestra en la
ilustració n.
1. Número de identificaci ón del vehí culo (lado delantero
izquierdo)
U1HS60S0.book Page 1 Wednesday, April 27, 2011 10:20 AM

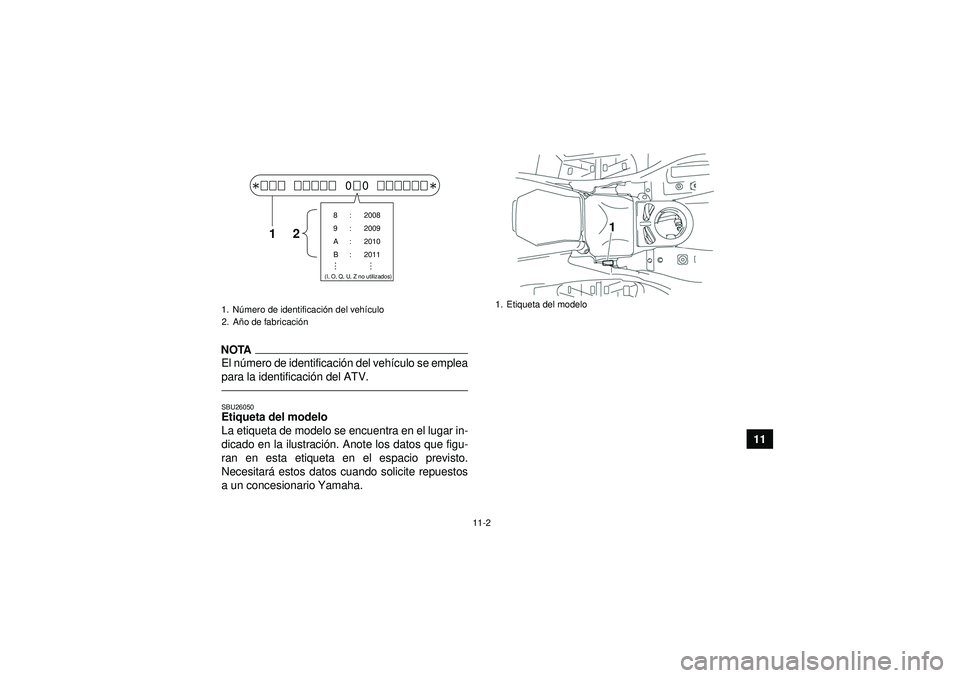

11-2
11
NOTAEl número de identificaci ón del vehí culo se emplea
para la identificaci ón del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustraci ón. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitar á estos datos cuando solicite repuestos
a un concesionario Yamaha.1. N úmero de identificaci ón del vehí culo
2. A ño de fabricaci ón
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
U1HS60S0.book Page 2 Wednesday, April 27, 2011 10:20 AM

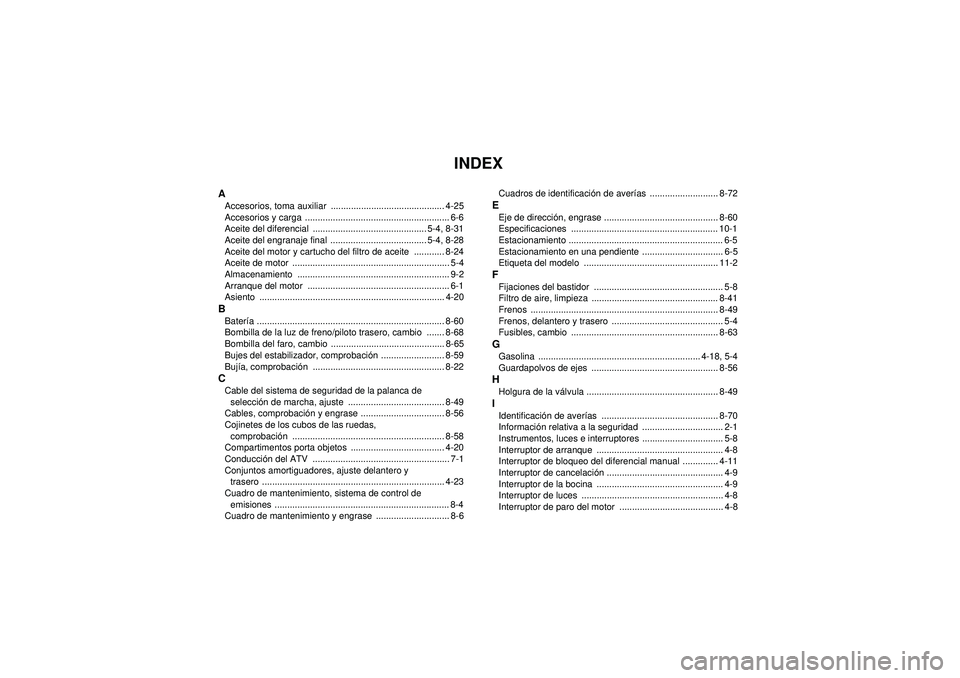

INDEX
AAccesorios, toma auxiliar ............................................. 4-25
Accesorios y carga ......................................................... 6-6
Aceite del diferencial ............................................. 5-4, 8-31
Aceite del engranaje final ...................................... 5-4, 8-28
Aceite del motor y cartucho del filtro de aceite ............ 8-24
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-20BBatería .......................................................................... 8-60
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-68
Bombilla del faro, cambio ............................................. 8-65
Bujes del estabilizador, comprobaci ón ......................... 8-59
Buj ía, comprobaci ón .................................................... 8-22CCable del sistema de seguridad de la palanca de
selecci ón de marcha, ajuste ...................................... 8-49
Cables, comprobació n y engrase ................................. 8-56
Cojinetes de los cubos de las ruedas, comprobaci ón ............................................................ 8-58
Compartimentos porta objetos ..................................... 4-20
Conducci ón del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y trasero ........................................................................ 4-23
Cuadro de mantenimiento, sistema de control de emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6 Cuadros de identificaci
ón de aver ías ........................... 8-72
EEje de direcci ón, engrase ............................................. 8-60
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-5
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-41
Frenos .......................................................................... 8-49
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-63GGasolina ................................................................ 4-18, 5-4
Guardapolvos de ejes .................................................. 8-56HHolgura de la v álvula .................................................... 8-49IIdentificaci ón de aver ías .............................................. 8-70
Informaci ón relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-8
Interruptor de bloqueo del diferencial manual .............. 4-11
Interruptor de cancelaci ón .............................................. 4-9
Interruptor de la bocina .................................................. 4-9
Interruptor de luces ........................................................ 4-8
Interruptor de paro del motor ......................................... 4-8
U1HS60S0.book Page 1 Wednesday, April 27, 2011 10:20 AM

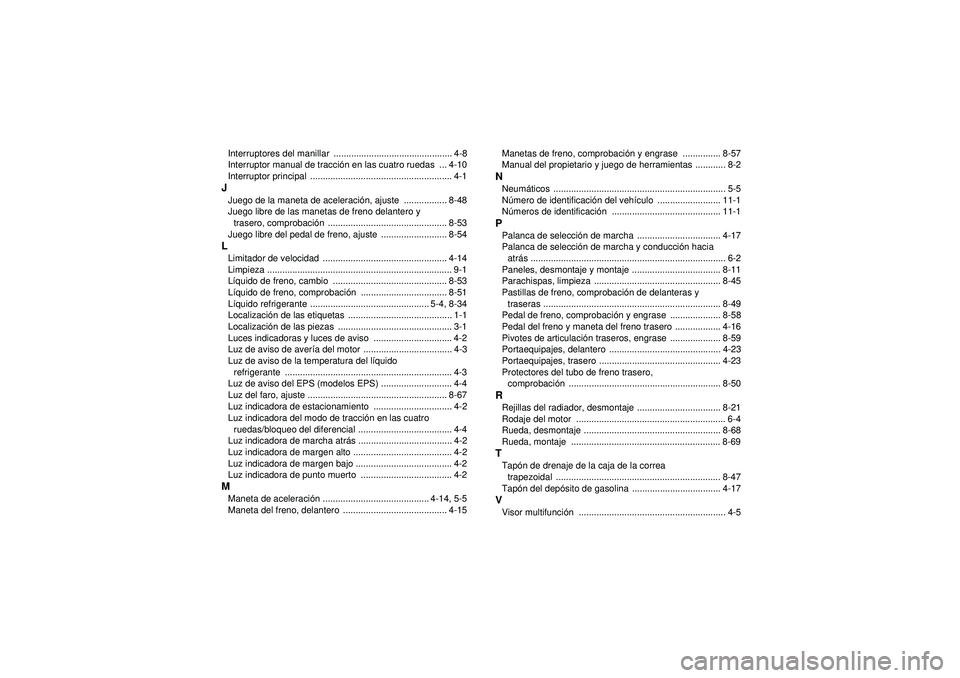

Interruptores del manillar ............................................... 4-8
Interruptor manual de tracción en las cuatro ruedas ... 4-10
Interruptor principal ........................................................ 4-1JJuego de la maneta de aceleraci ón, ajuste ................. 8-48
Juego libre de las manetas de freno delantero y trasero, comprobaci ón ............................................... 8-53
Juego libre del pedal de freno, ajuste .......................... 8-54LLimitador de velocidad ................................................. 4-14
Limpieza ......................................................................... 9-1
L íquido de freno, cambio ............................................. 8-53
L íquido de freno, comprobaci ón .................................. 8-51
L íquido refrigerante ............................................... 5-4, 8-34
Localizaci ón de las etiquetas ......................................... 1-1
Localizaci ón de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ............................... 4-2
Luz de aviso de aver ía del motor ................................... 4-3
Luz de aviso de la temperatura del l íquido
refrigerante .................................................................. 4-3
Luz de aviso del EPS (modelos EPS) ............................ 4-4
Luz del faro, ajuste ....................................................... 8-67
Luz indicadora de estacionamiento ............................... 4-2
Luz indicadora del modo de tracci ón en las cuatro
ruedas/bloqueo del diferencial ..................................... 4-4
Luz indicadora de marcha atr ás ..................................... 4-2
Luz indicadora de margen alto ....................................... 4-2
Luz indicadora de margen bajo ...................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleraci ón .......................................... 4-14, 5-5
Maneta del freno, delantero ......................................... 4-15 Manetas de freno, comprobaci
ón y engrase ............... 8-57
Manual del propietario y juego de herramientas ............ 8-2
NNeum áticos .................................................................... 5-5
N úmero de identificaci ón del vehí culo ......................... 11-1
N úmeros de identificaci ón ........................................... 11-1PPalanca de selecci ón de marcha ................................. 4-17
Palanca de selecci ón de marcha y conducci ón hacia
atr ás ............................................................................. 6-2
Paneles, desmontaje y montaje ................................... 8-11
Parachispas, limpieza .................................................. 8-45
Pastillas de freno, comprobaci ón de delanteras y
traseras ...................................................................... 8-49
Pedal de freno, comprobaci ón y engrase .................... 8-58
Pedal del freno y maneta del freno trasero .................. 4-16
Pivotes de articulaci ón traseros, engrase .................... 8-59
Portaequipajes, delantero ............................................ 4-23
Portaequipajes, trasero ................................................ 4-23
Protectores del tubo de freno trasero, comprobaci ón ............................................................ 8-50RRejillas del radiador, desmontaje ................................. 8-21
Rodaje del motor ........................................................... 6-4
Rueda, desmontaje ...................................................... 8-68
Rueda, montaje ........................................................... 8-69TTap ón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-47
Tap ón del depó sito de gasolina ................................... 4-17VVisor multifunci ón .......................................................... 4-5
U1HS60S0.book Page 2 Wednesday, April 27, 2011 10:20 AM

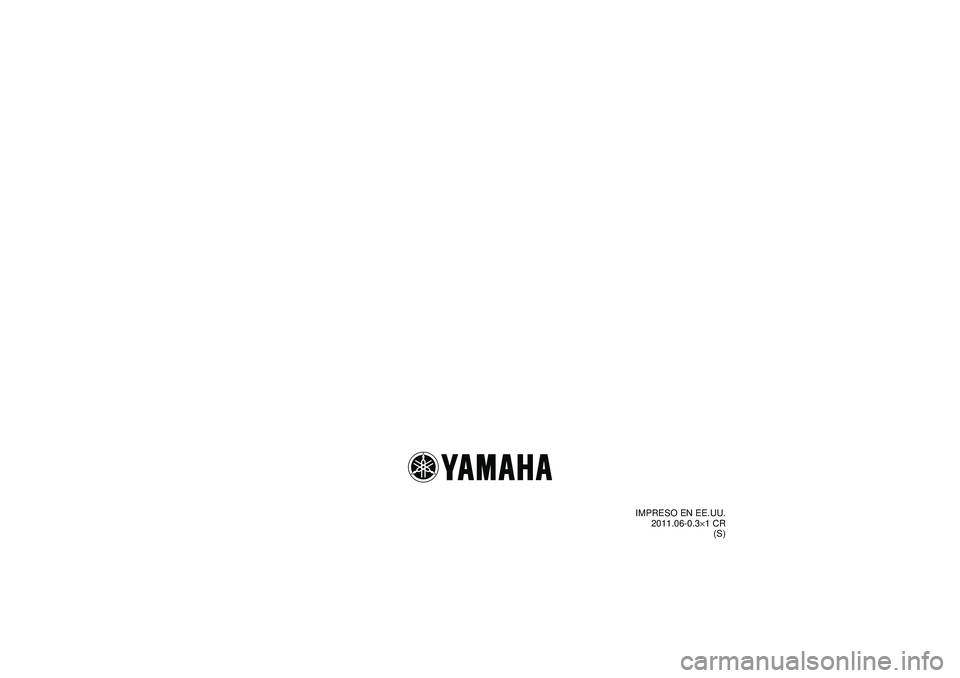

IMPRESO EN EE.UU.2011.06-0.3 ×1 CR
