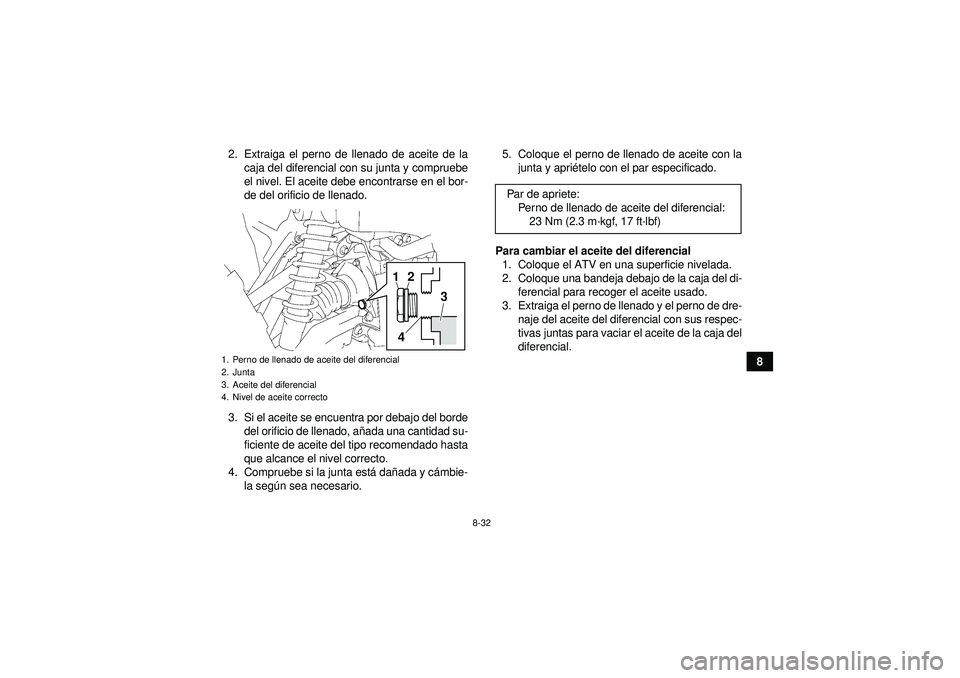

8-32
8
2. Extraiga el perno de llenado de aceite de la
caja del diferencial con su junta y compruebe
el nivel. El aceite debe encontrarse en el bor-
de del orificio de llenado.
3. Si el aceite se encuentra por debajo del borde del orificio de llenado, a ñada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto.
4. Compruebe si la junta est á da ñada y c ámbie-
la seg ún sea necesario. 5. Coloque el perno de llenado de aceite con la
junta y apri ételo con el par especificado.
Para cambiar el aceite del diferencial 1. Coloque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di- ferencial para recoger el aceite usado.
3. Extraiga el perno de llenado y el perno de dre- naje del aceite del diferencial con sus respec-
tivas juntas para vaciar el aceite de la caja del
diferencial.
1. Perno de llenado de aceite del diferencial
2. Junta
3. Aceite del diferencial
4. Nivel de aceite correcto
1
2
3
4
Par de apriete: Perno de llenado de aceite del diferencial:23 Nm (2.3 m ·kgf, 17 ft ·lbf)
U1HS60S0.book Page 32 Wednesday, April 27, 2011 10:20 AM

8-33
84. Coloque el perno de drenaje con la junta nue-
va y apri ételo con el par especificado.
5. A ñada aceite del diferencial del tipo recomen-
dado hasta el borde del orificio de llenado, tal
como se indica. ATENCIÓN: Evite que pene-
tren materiales extra ños en el diferencial.
[SCB00411]
6. Compruebe si la junta del perno de llenado de
aceite est á da ñada y c ámbiela segú n sea ne-
cesario.
7. Coloque el perno de llenado de aceite con la junta y apri ételo con el par especificado.
1. Perno de drenaje de aceite del diferencial
2. JuntaPar de apriete:
Perno de drenaje de aceite del diferencial:9.8 Nm (0.98 m ·kgf, 7.1 ft· lbf)
12
1. Perno de llenado de aceite del diferencial
2. Junta
3. Aceite del diferencial
4. Nivel de aceite correctoAceite del diferencial recomendado:
Véase la p ágina 10-1.
1
2
3
4
U1HS60S0.book Page 33 Wednesday, April 27, 2011 10:20 AM

8-34
8
8. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averig üe la causa.
SBU23470L íquido refrigerante Debe comprobar el nivel de l íquido refrigerante an-
tes de cada utilizaci ón. Adem ás, debe cambiar el
l í quido refrigerante seg ún los intervalos que se es-
pecifican en el cuadro de mantenimiento peri ódico
y engrase.SBU27126Para comprobar el nivel de l íquido refrigerante
1. Coloque el ATV en una superficie nivelada.NOTAEl nivel de l íquido refrigerante debe verificarse con
el motor en fr ío, ya que var ía con la temperatura
del motor.2. Compruebe el nivel de l íquido refrigerante en
el dep ósito.
NOTAEl l íquido refrigerante debe situarse entre las mar-
cas de nivel m áximo y m ínimo.3. Si el l íquido refrigerante se encuentra en la
marca de nivel m ínimo o por debajo de ella,
desmonte el panel D para acceder al dep ósito
de l íquido refrigerante. (V éase la p ágina
8-11).
4. Quite el tap ón del dep ósito, a ñada l íquido re-
frigerante o agua destilada hasta la marca de
nivel m áximo, coloque el tap ón y seguida-
mente monte el panel. ATENCIÓN: Si no dis-
Par de apriete:
Perno de llenado de aceite del diferencial:23 Nm (2.3 m ·kgf, 17 ft ·lbf)1. Marca de nivel m áximo
2. Marca de nivel m ínimo
U1HS60S0.book Page 34 Wednesday, April 27, 2011 10:20 AM

8-35
8pone de l
íquido refrigerante, utilice en su
lugar agua destilada o agua blanda del gri-
fo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor. Si
ha utilizado agua en lugar de l íquido refri-
gerante, sustit úyala por l íquido refrigeran-
te lo antes posible; de lo contrario el
sistema de refrigeraci ón no estar á protegi-
do contra las heladas y la corrosió n. Si ha
a ñ adido agua al l íquido refrigerante, haga
comprobar lo antes posible en un conce-
sionario Yamaha el contenido de anticon-
gelante en el l íquido refrigerante; de lo
contrario disminuir á la eficacia del lí quido
refrigerante.
[SCB01011]
NOTA
El ventilador del radiador se activa o desactiva
autom áticamente en funci ón de la temperatura
del l íquido refrigerante del radiador.
Si el motor se recalienta, consulte las instruccio-
nes adicionales de la p ágina 8-73.1. Tap ón del depó sito de líquido refrigerante
2. Marca de nivel m áximo
3. Marca de nivel m ínimoCapacidad del dep ósito de lí quido refrigerante
(hasta la marca de nivel m áximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
U1HS60S0.book Page 35 Wednesday, April 27, 2011 10:20 AM

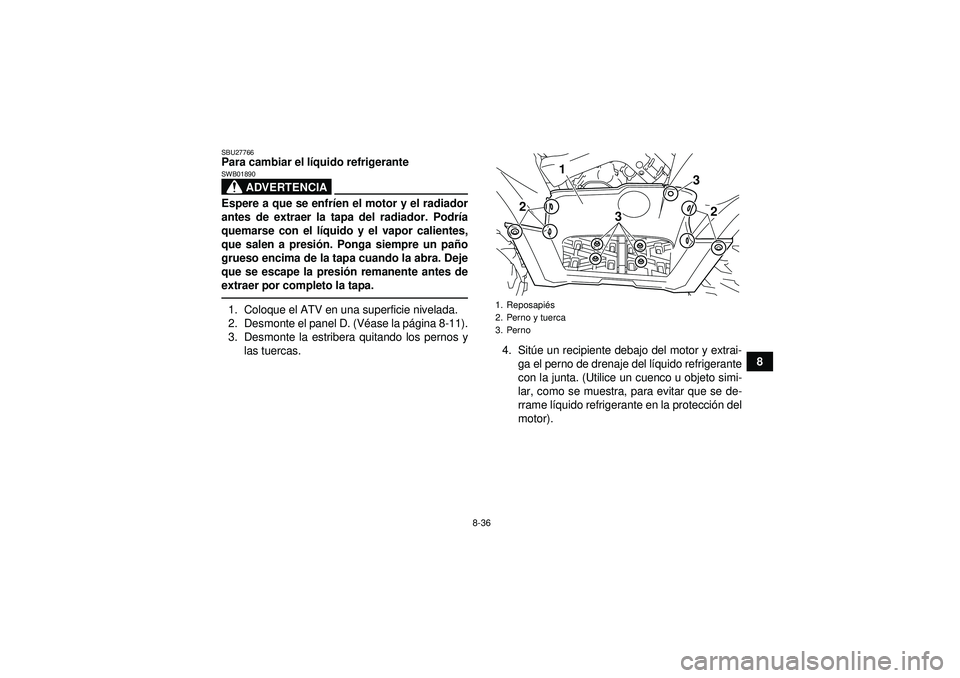

8-36
8
SBU27766Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01890Espere a que se enfr íen el motor y el radiador
antes de extraer la tapa del radiador. Podr ía
quemarse con el l íquido y el vapor calientes,
que salen a presi ón. Ponga siempre un pa ño
grueso encima de la tapa cuando la abra. Deje
que se escape la presi ón remanente antes de
extraer por completo la tapa.1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel D. (V éase la p ágina 8-11).
3. Desmonte la estribera quitando los pernos y las tuercas. 4. Sit
úe un recipiente debajo del motor y extrai-
ga el perno de drenaje del l íquido refrigerante
con la junta. (Utilice un cuenco u objeto simi-
lar, como se muestra, para evitar que se de-
rrame l íquido refrigerante en la protecci ón del
motor).
1. Reposapié s
2. Perno y tuerca
3. Perno
3
2
2
3
1
U1HS60S0.book Page 36 Wednesday, April 27, 2011 10:20 AM

8-37
85. Desmonte el panel B. (V éase la pá gina 8-11). 6. Quite el tapó
n del radiador.
7. Quite el tap ón del depó sito de líquido refrige-
rante.
8. Desconecte el tubo flexible del dep ósito de re-
frigerante y vac íe el refrigerante del dep ósito.
1. Perno de drenaje del l íquido refrigerante
2. Junta
1. Pasante
12
1
1. Tapa del radiador
U1HS60S0.book Page 37 Wednesday, April 27, 2011 10:20 AM

8-38
8
9. Despu
és de vaciarlo, enjuague bien el siste-
ma de refrigeraci ón con agua del grifo limpia.
10. Coloque el perno de drenaje del refrigerante con la junta nueva y apri ételo con el par espe-
cificado.
11. Conecte el tubo flexible del depó sito de refri-
gerante.
12. Vierta l íquido refrigerante del tipo recomenda-
do en el radiador hasta que est é lleno. 13. Vierta l
íquido refrigerante del tipo recomenda-
do en el depó sito hasta la marca de nivel
m áximo y seguidamente coloque el tap ón.
ATENCI ÓN: Mezcle anticongelante ú nica-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00991]
14. Afloje el tornillo de purga de aire de la bomba de agua, sin extraerlo, para que salga el aire
por el orificio.
1. Tubo flexible del dep ósito de l íquido refrigerantePar de apriete:
Perno de drenaje del l íquido refrigerante:
10 Nm (1.0 m ·kgf, 7.2 ft· lbf)
Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado: Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosi ón para moto-
res de aluminio
Cantidad de l íquido refrigerante:
Capacidad del radiador (incluidos todos los
pasos): 1.99 L (2.10 US qt, 1.75 Imp.qt)
Capacidad del dep ósito de l íquido refrige-
rante (hasta la marca de nivel m áximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
U1HS60S0.book Page 38 Wednesday, April 27, 2011 10:20 AM

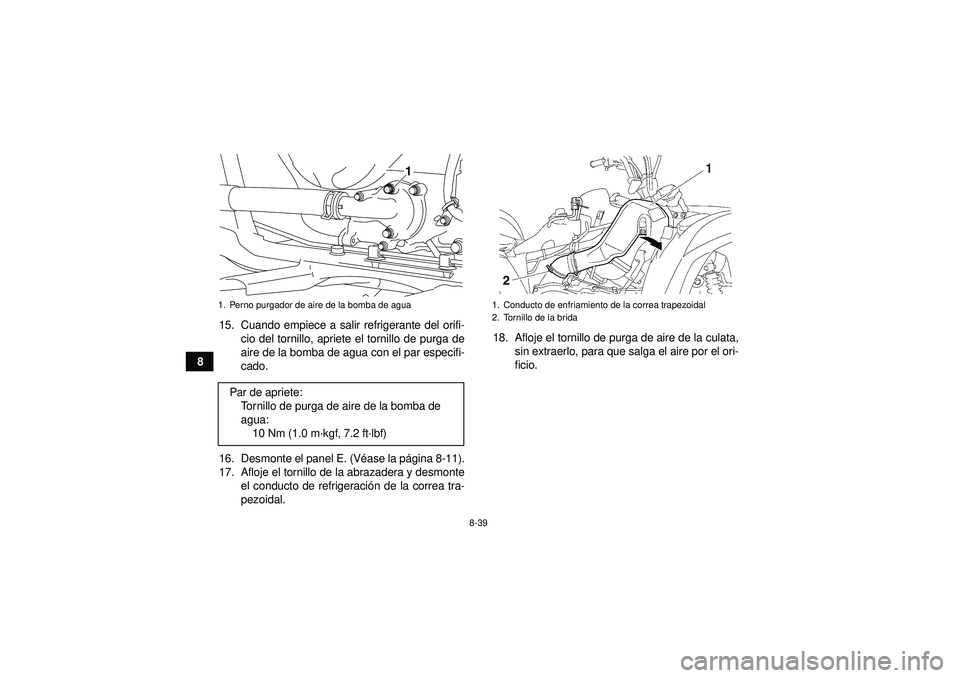

8-39
815. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la bomba de agua con el par especifi-
cado.
16. Desmonte el panel E. (V éase la pá gina 8-11).
17. Afloje el tornillo de la abrazadera y desmonte el conducto de refrigeraci ón de la correa tra-
pezoidal. 18. Afloje el tornillo de purga de aire de la culata,
sin extraerlo, para que salga el aire por el ori-
ficio.
1. Perno purgador de aire de la bomba de aguaPar de apriete:Tornillo de purga de aire de la bomba de
agua:10 Nm (1.0 m ·kgf, 7.2 ft ·lbf)
1
1. Conducto de enfriamiento de la correa trapezoidal
2. Tornillo de la brida
