2012 YAMAHA GRIZZLY 550 Manuale de Empleo (in Spanish)

8-72
8
SBU27693Cuadros de identificación de aver ías Problemas de arranque o reducci ón de las prestaciones del motorCompruebe el nivel de
gasolina en el dep ósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresi ón.
Ponga gasolina.
El motor no arranca.
Compruebe la compresi ón.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresi ón.
Compruebe el encendido.
Haga revisar el ATV en un
concesionario Yamaha.
Extraiga la buj ía y
compruebe los electrodos.3. Encendido
Límpielos con un pa ño seco y corrija la distancia entre
electrodos de la buj ía o cámbiela.
Haga revisar el ATV en un concesionario Yamaha.
El motor no arranca. Haga revisar el
ATV en un concesionario
Yamaha.El motor no arranca.
Compruebe la bater ía.
Accione el arranque
eléctrico.4. Batería
El motor gira
rápidamente.
El motor gira
lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargarla en un concesionario
Yamaha.
SecosHúmedos
Accione el arranque el éctrico.
U1HS60S0.book Page 72 Wednesday, April 27, 2011 10:20 AM

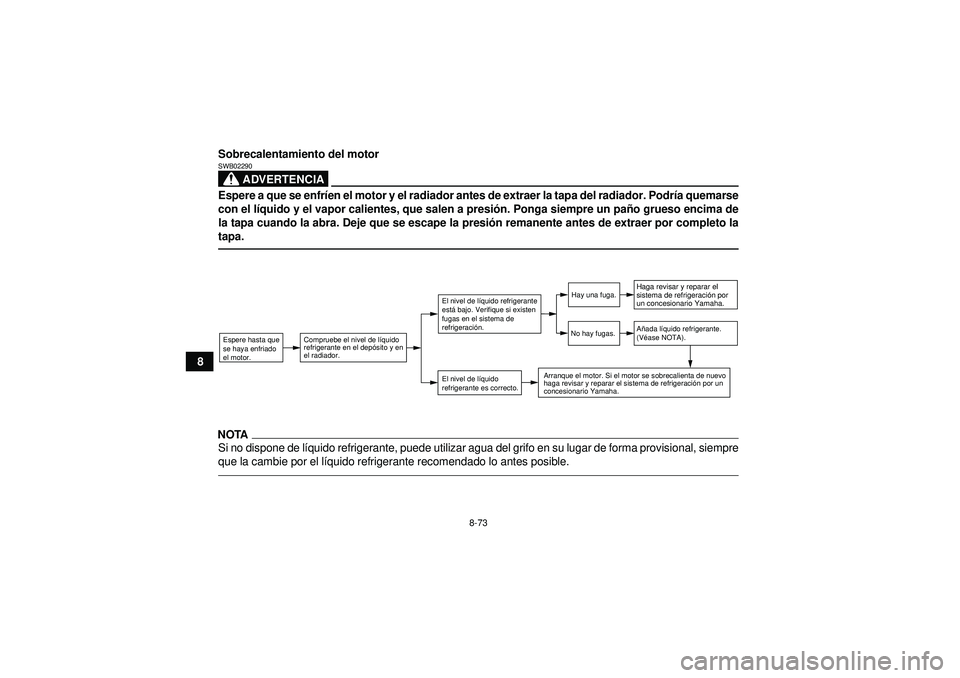

8-73
8Sobrecalentamiento del motor
ADVERTENCIA
SWB02290Espere a que se enfr
íen el motor y el radiador antes de extraer la tapa del radiador. Podr ía quemarse
con el l íquido y el vapor calientes, que salen a presió n. Ponga siempre un paño grueso encima de
la tapa cuando la abra. Deje que se escape la presi ón remanente antes de extraer por completo la
tapa.NOTASi no dispone de l íquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre
que la cambie por el l íquido refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de l íquido
refrigerante en el dep ósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por
un concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeraci ón por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U1HS60S0.book Page 73 Wednesday, April 27, 2011 10:20 AM

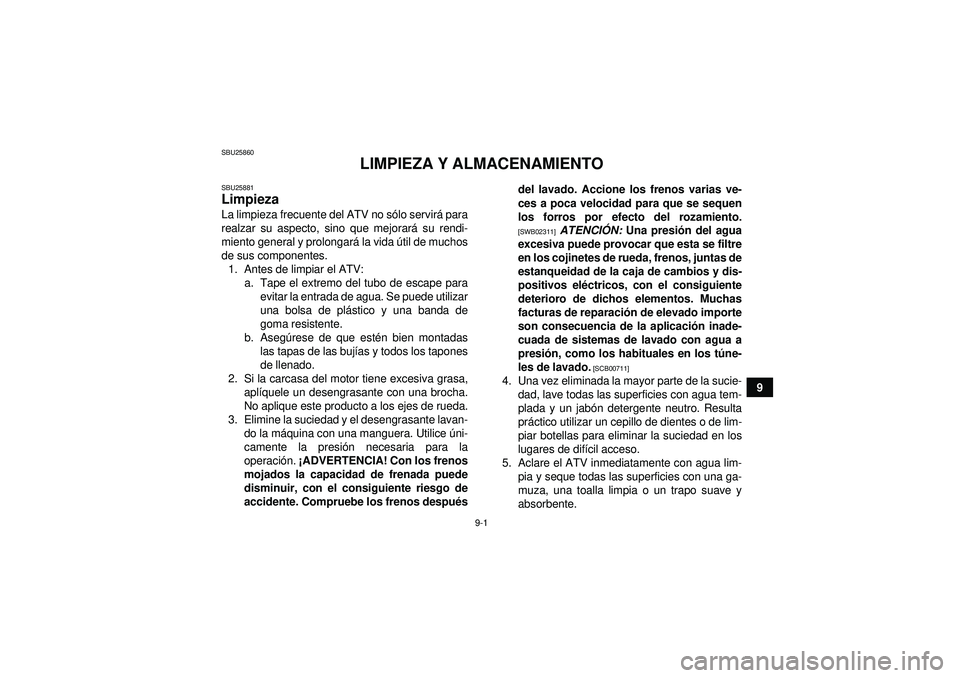

9-1
9
SBU25860
LIMPIEZA Y ALMACENAMIENTO
SBU25881Limpieza La limpieza frecuente del ATV no sólo servir á para
realzar su aspecto, sino que mejorar á su rendi-
miento general y prolongar á la vida útil de muchos
de sus componentes. 1. Antes de limpiar el ATV: a. Tape el extremo del tubo de escape paraevitar la entrada de agua. Se puede utilizar
una bolsa de pl ástico y una banda de
goma resistente.
b. Asegú rese de que est én bien montadas
las tapas de las buj ías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa, aplíquele un desengrasante con una brocha.
No aplique este producto a los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan- do la m áquina con una manguera. Utilice úni-
camente la presi ón necesaria para la
operaci ón. ¡ADVERTENCIA! Con los frenos
mojados la capacidad de frenada puede
disminuir, con el consiguiente riesgo de
accidente. Compruebe los frenos despu és del lavado. Accione los frenos varias ve-
ces a poca velocidad para que se sequen
los forros por efecto del rozamiento.
[SWB02311]

ATENCI ÓN: Una presi ón del agua
excesiva puede provocar que esta se filtre
en los cojinetes de rueda, frenos, juntas de
estanqueidad de la caja de cambios y dis-
positivos el éctricos, con el consiguiente
deterioro de dichos elementos. Muchas
facturas de reparaci ón de elevado importe
son consecuencia de la aplicació n inade-
cuada de sistemas de lavado con agua a
presi ón, como los habituales en los t úne-
les de lavado.
[SCB00711]
4. Una vez eliminada la mayor parte de la sucie- dad, lave todas las superficies con agua tem-
plada y un jab ón detergente neutro. Resulta
pr áctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difí cil acceso.
5. Aclare el ATV inmediatamente con agua lim- pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
U1HS60S0.book Page 1 Wednesday, April 27, 2011 10:20 AM

9-2
96. Limpie el asiento con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
7. Puede aplicarse cera de automoci ón a todas
las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector. Cuando termine, ponga en marcha el
motor y d éjelo en ralent í unos minutos.
SBU27261Almacenamiento Per íodo corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, prot éjalo del polvo con una funda
porosa. ATENCI ÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona cuan-
do todav ía est á mojado, el agua y la humedad
penetrar án en su interior y se oxidar á. Para
prevenir la corrosi ón, evite só tanos húmedos,
establos (por la presencia de amon íaco) y luga-
res en los que se almacenen productos qu ími-
cos fuertes.
[SCB00721]
Per íodo largo
Antes de guardar el ATV durante varios meses: 1. Siga todas las instrucciones que se facilitan en el apartado “ Limpieza” de este cap ítulo.
2. Llene el dep ósito con gasolina y, si es posible,
a ñada un producto estabilizador de gasolina
para prevenir su deterioro.
3. Lleve a cabo los pasos siguientes para prote- ger el cilindro, los aros del pist ón, etc. frente a
la corrosi ón.
a. Desmonte la tapa de la buj ía y la buj ía.
b. Vierta una cucharadita de aceite de motor por el orificio para la buj ía.
c. Monte la tapa de la buj ía en la buj ía y se-
guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (As í limitar á las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque el éctrico. (Así se cubrirá la pared
del cilindro con aceite).
Cantidad especificada:
7.5 ml de producto estabilizador por cada li-
tro de gasolina (o 1 onza de estabilizador
por cada gal ón de gasolina)
U1HS60S0.book Page 2 Wednesday, April 27, 2011 10:20 AM

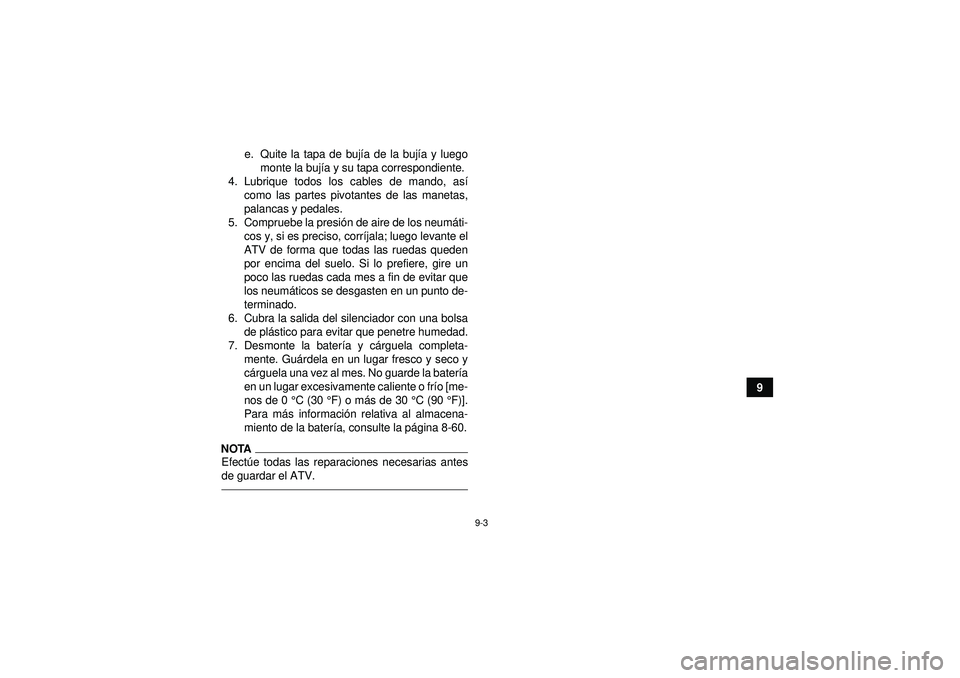

9-3
9
e. Quite la tapa de buj
ía de la buj ía y luego
monte la buj ía y su tapa correspondiente.
4. Lubrique todos los cables de mando, as í
como las partes pivotantes de las manetas,
palancas y pedales.
5. Compruebe la presi ón de aire de los neum áti-
cos y, si es preciso, corr íjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neum áticos se desgasten en un punto de-
terminado.
6. Cubra la salida del silenciador con una bolsa de pl ástico para evitar que penetre humedad.
7. Desmonte la bater ía y c árguela completa-
mente. Guá rdela en un lugar fresco y seco y
c á rguela una vez al mes. No guarde la bater ía
en un lugar excesivamente caliente o fr ío [me-
nos de 0 ° C (30 °F) o más de 30 °C (90 °F)].
Para m ás informació n relativa al almacena-
miento de la bater ía, consulte la p ágina 8-60.
NOTA
Efect úe todas las reparaciones necesarias antes
de guardar el ATV.U1HS60S0.book Page 3 Wednesday, April 27, 2011 10:20 AM

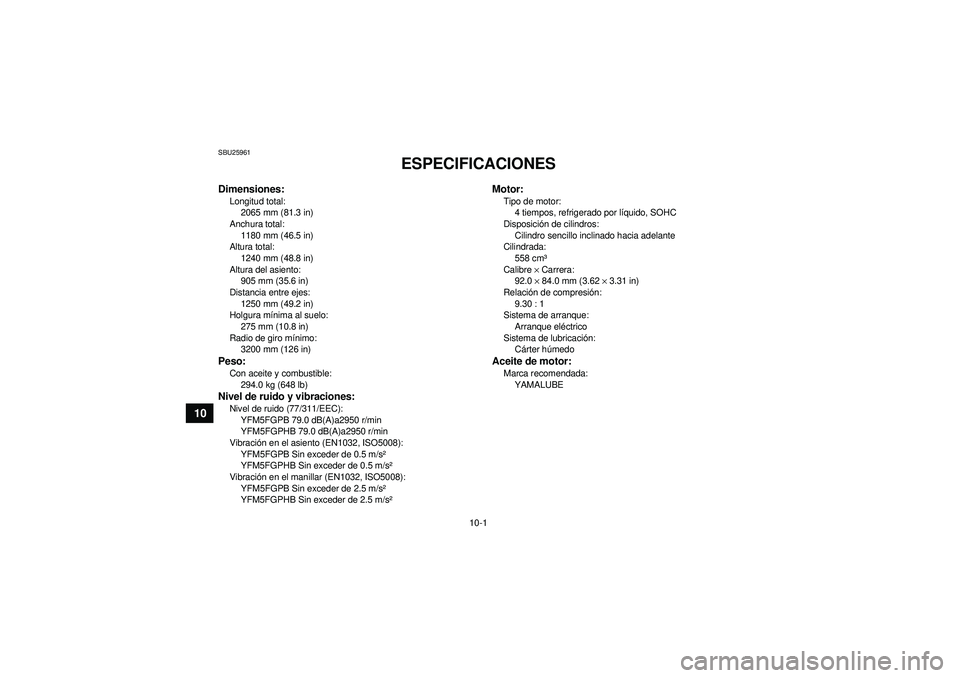

10-1
10
SBU25961
ESPECIFICACIONES
Dimensiones:Longitud total:2065 mm (81.3 in)
Anchura total: 1180 mm (46.5 in)
Altura total:
1240 mm (48.8 in)
Altura del asiento: 905 mm (35.6 in)
Distancia entre ejes: 1250 mm (49.2 in)
Holgura m ínima al suelo:
275 mm (10.8 in)
Radio de giro m ínimo:
3200 mm (126 in)Peso:Con aceite y combustible:
294.0 kg (648 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):YFM5FGPB 79.0 dB(A)a2950 r/min
YFM5FGPHB 79.0 dB(A)a2950 r/min
Vibraci ón en el asiento (EN1032, ISO5008):
YFM5FGPB Sin exceder de 0.5 m/s ²
YFM5FGPHB Sin exceder de 0.5 m/s ²
Vibraci ón en el manillar (EN1032, ISO5008):
YFM5FGPB Sin exceder de 2.5 m/s ²
YFM5FGPHB Sin exceder de 2.5 m/s ²
Motor:Tipo de motor:
4 tiempos, refrigerado por l íquido, SOHC
Disposició n de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
558 cm ³
Calibre × Carrera:
92.0 × 84.0 mm (3.62 × 3.31 in)
Relació n de compresi ón:
9.30 : 1
Sistema de arranque:
Arranque el éctrico
Sistema de lubricaci ón:
C árter h úmedoAceite de motor:Marca recomendada:
YAMALUBE
U1HS60S0.book Page 1 Wednesday, April 27, 2011 10:20 AM

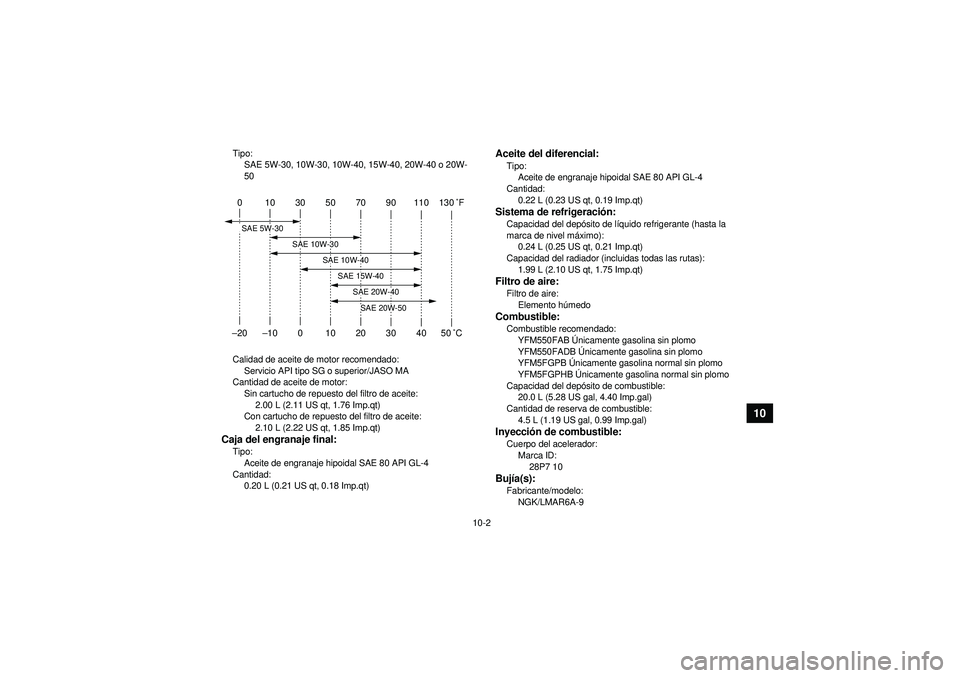

10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de aceite:
2.00 L (2.11 US qt, 1.76 Imp.qt)
Con cartucho de repuesto del filtro de aceite: 2.10 L (2.22 US qt, 1.85 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Aceite del diferencial:Tipo:Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad:
0.22 L (0.23 US qt, 0.19 Imp.qt)Sistema de refrigeraci ón:Capacidad del dep ósito de l íquido refrigerante (hasta la
marca de nivel m áximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
Capacidad del radiador (incluidas todas las rutas): 1.99 L (2.10 US qt, 1.75 Imp.qt)Filtro de aire:Filtro de aire:Elemento h úmedoCombustible:Combustible recomendado:
YFM550FAB Únicamente gasolina sin plomo
YFM550FADB Únicamente gasolina sin plomo
YFM5FGPB Únicamente gasolina normal sin plomo
YFM5FGPHB Únicamente gasolina normal sin plomo
Capacidad del dep ósito de combustible:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Cantidad de reserva de combustible: 4.5 L (1.19 US gal, 0.99 Imp.gal)Inyecci ón de combustible:Cuerpo del acelerador:
Marca ID:
28P7 10Buj ía(s):Fabricante/modelo:
NGK/LMAR6A-9
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1HS60S0.book Page 2 Wednesday, April 27, 2011 10:20 AM

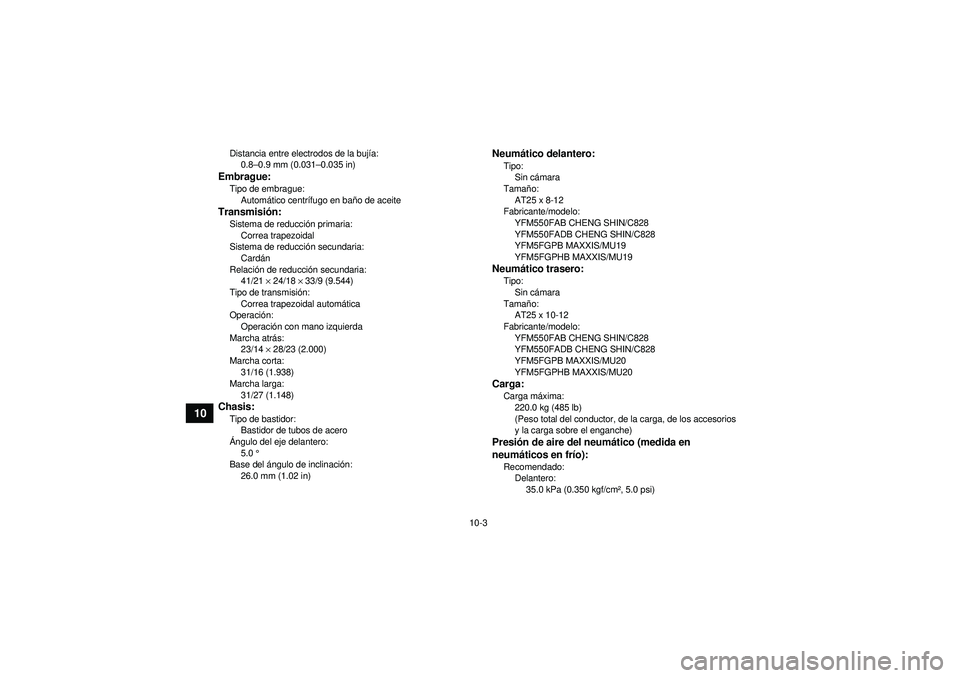

10-3
10
Distancia entre electrodos de la bujía:
0.8 –0.9 mm (0.031 –0.035 in)Embrague:Tipo de embrague:
Automá tico centr ífugo en ba ño de aceiteTransmisió n:Sistema de reducci ón primaria:
Correa trapezoidal
Sistema de reducci ón secundaria:
Card án
Relació n de reducci ón secundaria:
41/21 × 24/18 × 33/9 (9.544)
Tipo de transmisi ón:
Correa trapezoidal autom ática
Operaci ón:
Operació n con mano izquierda
Marcha atr ás:
23/14 × 28/23 (2.000)
Marcha corta: 31/16 (1.938)
Marcha larga:
31/27 (1.148)Chasis:Tipo de bastidor:Bastidor de tubos de acero
Á ngulo del eje delantero:
5.0 °
Base del ángulo de inclinaci ón:
26.0 mm (1.02 in)
Neum ático delantero:Tipo:
Sin c ámara
Tama ño:
AT25 x 8-12
Fabricante/modelo: YFM550FAB CHENG SHIN/C828
YFM550FADB CHENG SHIN/C828
YFM5FGPB MAXXIS/MU19
YFM5FGPHB MAXXIS/MU19Neum ático trasero:Tipo:
Sin c ámara
Tama ño:
AT25 x 10-12
Fabricante/modelo: YFM550FAB CHENG SHIN/C828
YFM550FADB CHENG SHIN/C828
YFM5FGPB MAXXIS/MU20
YFM5FGPHB MAXXIS/MU20Carga:Carga m áxima:
220.0 kg (485 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presió n de aire del neum ático (medida en
neum áticos en fr ío):Recomendado:
Delantero: 35.0 kPa (0.350 kgf/cm ², 5.0 psi)
U1HS60S0.book Page 3 Wednesday, April 27, 2011 10:20 AM
