2012 Peugeot 508 RXH Инструкция по эксплуатации (in Russian)

8
191
Практические советы по эксплуатации и обслуживанию












Замена лампы


Передние световые приборы
На моделях с ксеноновыми
лампами и адаптивными фарами
1.Указатели поворотов(светодиодные лампы).2.NZju ближнего света / адаптивные фары дальнего света (D1S-35 W).3.Дневные ходовые / стояночные огни (светодиодные лампы).
GZ моделях с галогенными лампами
1.Фары ближнего и дальнего света (H7-55 W).2.Фары дальнего света (H7-55 W).3.Дневные ходовые / стояночные огни (светодиодные лампы).4.MdZaZl_eb поворотов (PY21-21W).
Следите за правильной установкойбайонетного цоколя ламп H7, так как это
влияет на качество освещения.

В определенных погодно-климатическихусловиях (например, при низкой температуре, высокой влажности ит.д.) на внутренней поверхности стеколфар и задних фонарей на короткоевремя может оседать конденсат - это обычное явление; он исчезает в течение нескольких минут после включения фар.
Перед началом любых работ поремонту автомобиля, выключите зажигание (контрольная лампаReady
должна быть погашена),чтобы избежать травм прислучайном пуске двигателя.

192
Практические советы по эксплуатации и обслуживанию

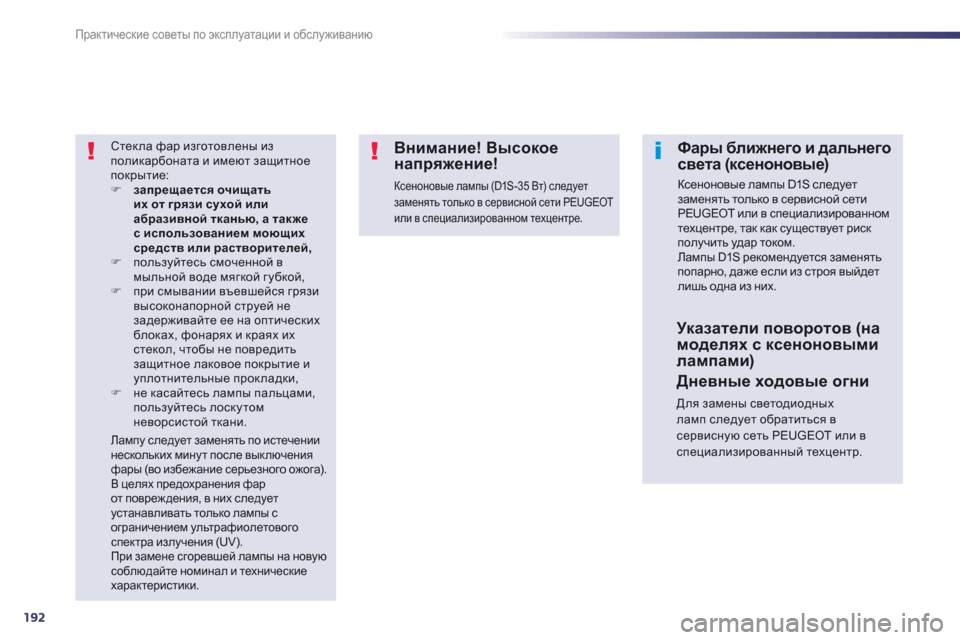

Стекла фар изготовлены изполикарбоната и имеют защитноепокрытие:) запрещается очищать их от грязи сухой или абразивной тканью, а такжес использованием моющихсредств или растворителей,)пользуйтесь смоченной в мыльной воде мягкой губкой, )при смывании въевшейся грязивысоконапорной струей незадерживайте ее на оптических блоках, фонарях и краях их стекол, чтобы не повредить защитное лаковое покрытие иуплотнительные прокладки, )не касайтесь лампы пальцами, пользуйтесь лоскутом неворсистой ткани.
Внимание! Высокое
напряжение!
Ксеноновые лампы (D1S-35 Вт) следуетзаменять только в сервисной сети PEUGEOT или в специализированном техцентре.

Лампу следует заменять по истечении нескольких минут после выключения фары (во избежание серьезного ожога).В целях предохранения фар от повреждения, в них следуетустанавливать только лампы с ограничением ультрафиолетового спектра излучения (UV).При замене сгоревшей лампы на новую соблюдайте номинал и техническиехарактеристики.









Фары ближнего и дальнего света (ксеноновые)
Ксеноновые лампы D1S следуетзаменять только в сервисной сети PEUGEOT или в специализированномтехцентре, так как существует риск получить удар током.
Лампы D1S рекомендуется заменятьпопарно, даже если из строя выйдет лишь одна из них.
Указатели поворотов (на моделях с ксеноновымилампами)
>g_\gu_ ходовые огни

Для замены светодиодных ламп следует обратиться в
сервисную сеть PEUGEOT или вспециализированный техцентр.

8
193
Практические советы по эксплуатации и обслуживанию
Фары дальнего света (галогенные)
)
Снимите защитный пластиковый кожух,
потянув для этого за язычок фиксатора.)
Отсоедините от лампы разъем электрожгута. )
Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется в
обратной последовательности.

Фары ближнего света (галогенные)
)Снимите защитный пластмассовый
кожух, потянув для этого за язычок фиксатора.)Отсоедините от лампы разъемэлектрожгута.)Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется в
обратной последовательности.

194
Практические советы по эксплуатации и обслуживанию
Указатели поворотов (на моделях с галогенными лампами)
)Поверните колесо внутрь в крайнее положение, чтобы легче добраться добрызговика. )Отверните винты крепления крышкилюка, расположенного в колесной арке. )Оттяните край брызговика.
)
Поверните держатель лампы на
четверть оборота и извлеките его.)
Отсоедините электроразъем от
держателя лампы. )
Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется в
обратной последовательности.
По повод
у замены этих ламп Вы также можете обратиться в сервисную сеть PEUGEOT или в специализированныйтехцентр.
Боковые повторители указателей поворотов в сборес лампой
Для замены этих ламп Вы должны
обратиться в сервисную сеть PEUGEOT или
в специализированный техцентр.

Плафоны боковых зеркал
Для замены светодиодов необходимо
обращаться в сервисную сеть PEUGEOTили в специализированный техцентр.

8
195
Практические советы по эксплуатации и обслуживанию
1.Стоп-сигналы (светодиодные лампы).2. NhgZjb заднего хода (W19W).3.Указатели поворотов (PY21W сжелтой колбой).4.Klhyghqgu_ огни (светодиодныелампы).5.Противотуманные фары(k\_lh^bh^gu_ лампы).




















Задние фонари
Указатели поворотов(gZ крыльях)
)
Откройте багажник и снимите заглушку,
закрывающую доступ к фонарю. )
Снимите уплотняющую прокладку из
пенопласта. ) Отсоедините от фонаря разъемэлектрожгута. )
Отверните гайку крепления фонаря.
)
Осторожно извлеките фонарь наружу.)
Снимите уплотняющую прокладку из
пенопласта.) Освободите от фиксаторов плату с лампами. )
Поверните лампу на четверть оборота изамените ее.
Ус т а н о в ку фонаря производите в обратной
последовательности.


Замена светодиодныхламп

Замену ламп следует осуществлятьв сервисной сети PEUGEOT или вспециализированном техцентре.

196
Практические советы по эксплуатации и обслуживанию
Фонарь заднего хода (на крышке багажника)
)Поднимите крышку багажника иснимите заглушку, закрывающую доступ
к фонарю.
)Отсоедините от фонаря разъемэлектрожгута. )Отверните гайку крепления фонаря.
)
Осторожно извлеките фонарь наружу.)
Снимите уплотняющую прокладку из
пенопласта.
)Поверните держатель лампы на
четверть оборота и замените ее.
Ус т а н о в ку фонаря производите в обратной
последовательности.

8
197
Практические советы по эксплуатации и обслуживанию
Третий фонарь стоп-сигнала (светодиодные лампы)

Обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.

Фонарь подсветки номерногознака
)
Вставьте тонкую отвертку в отверстиерассеивателя. )
Протолкните его наружу, чтобы снять с фиксаторов.)
Отсоедините от фонаря разъемэлектрожгута. )
Снимите рассеиватель. )
Извлеките лампу и замените ее.

198
Практические советы по эксплуатации и обслуживанию





















Замена электрического предохранителя Порядок действий при замене сгоревшего предохранителя новым для восстановления работы соответствующей функции.
Пинцет для демонтажа п
редохранителя
находится в перчаточном ящике.

Доступ к инструментам

Перед заменой перегоревшего
предохранителя необходимо выяснить и
устранить причину неисправности. )
Определите сгоревший предохранитель
по состоянию его плавкого элемента.


Снятие и установка предохранителя
Исправный
предохранительСгоревший
предохранитель
) Для извлечения предохранителя
пользуйтесь специальным пинцетом. )
Перегоревший предохранительследует всегда заменять новым
предохранителем точно такого женоминала. )
Проверьте соответствие номинала
нанесенному на блок и на крышку
и сверьтесь с нижеприведенными
таблицами.

Компания "Автомобили PEUGEOT" не несет ответственности за неисправности Вашего автомобиля,вызванные установкой дополнительного электрооборудования, не изготовленного или не рекомендованного к использованиюкомпанией "Автомобили PEUGEOT", либо установленного с нарушением ееинструкций. В особенности это относится к включенному дополнительному электрооборудованию, потребляющему ток в сумме более 10 мА.


Монтаж дополнительного электрооборудования
Система электрооборудования Вашего автомобиля рассчитана на работу как со стандартным электрооборудованием, так и с дополнительными устройствами.
Прежде чем устанавливать на свой автомобиль дополнительные электроприборы илиэлектронные устройства, проконсультируйтесьв сервисной сети PEUGEOT или в специализированном техцентре.
