2012 Peugeot 508 RXH Инструкция по эксплуатации (in Russian)

8
199

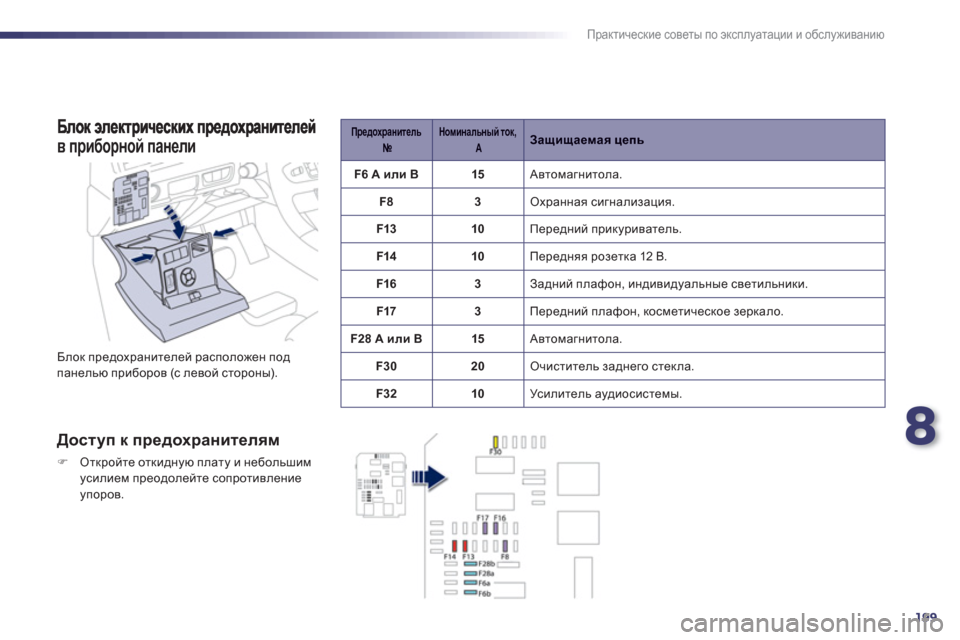

Практические советы по эксплуатации и обслуживанию
в приборной панели

Блок предохранителей расположен под
панелью приборов (с левой стороны).

Доступ к предохранителям
)Откройте откидную плату и небольшим усилием преодолейте сопротивление упоров.
Предохранитель№Номинальный ток,:AZsbsZ_fZy цепь
F6 A или B15
Автомагнитола.
F
83 Охранная сигнализация.
F1
310 Передний прикуриватель.
F1410
Передняя розетка 12 В.
F1
63 Задний плафон, индивидуальные светильники.
F17
3 Передний плафон, косметическое зеркало.
F2
8 A или B15 Автомагнитола.
F3
020 Очиститель заднего стекла.
F32 10
Ус и л и т е л ь а
удиосистемы.

200
Практические советы по эксплуатации и обслуживанию
Предохранитель N°Номинальный ток,:AZsbsZ_fZy цепь
F3
15 Панель стеклоподъемника водителя, розетка 12 В на задних сиденьях.
F415
Розетка 12 В в багажнике.
F530 Задний импульсный стеклоподъемник.
F
630
Передний импульсный стеклоподъемник.
F1
120
Блок цепи буксирного устройства.
F12 20
Ус и л и т е л ь а
удиосистемы.
F1
520 Потолочная шторка панорамной стеклянной крыши.
F1
65 Плата стеклоподъемника водителя.

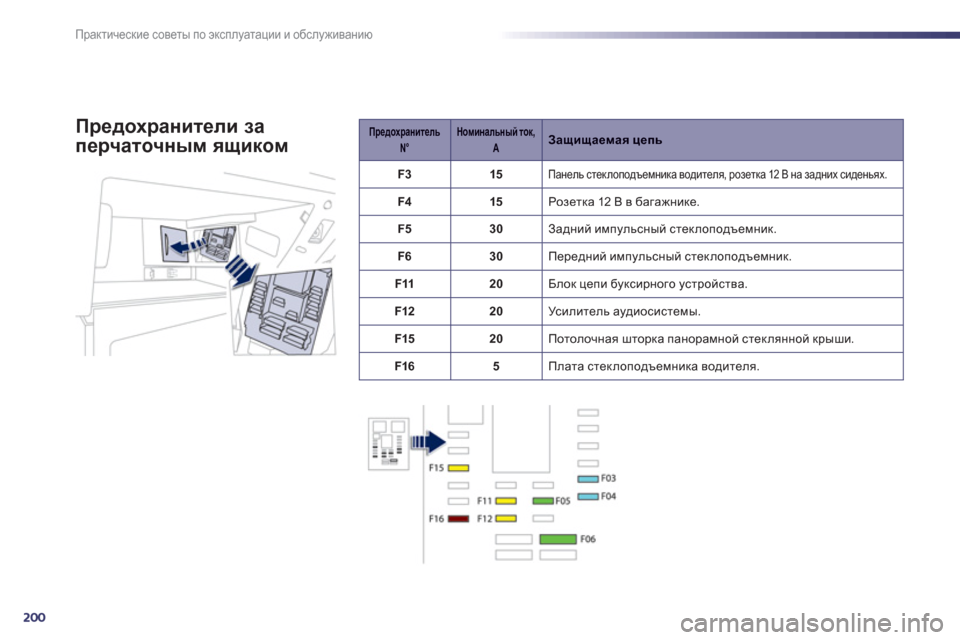

Предохранители за
п
ерчаточным ящиком

8
201
Практические советы по эксплуатации и обслуживанию

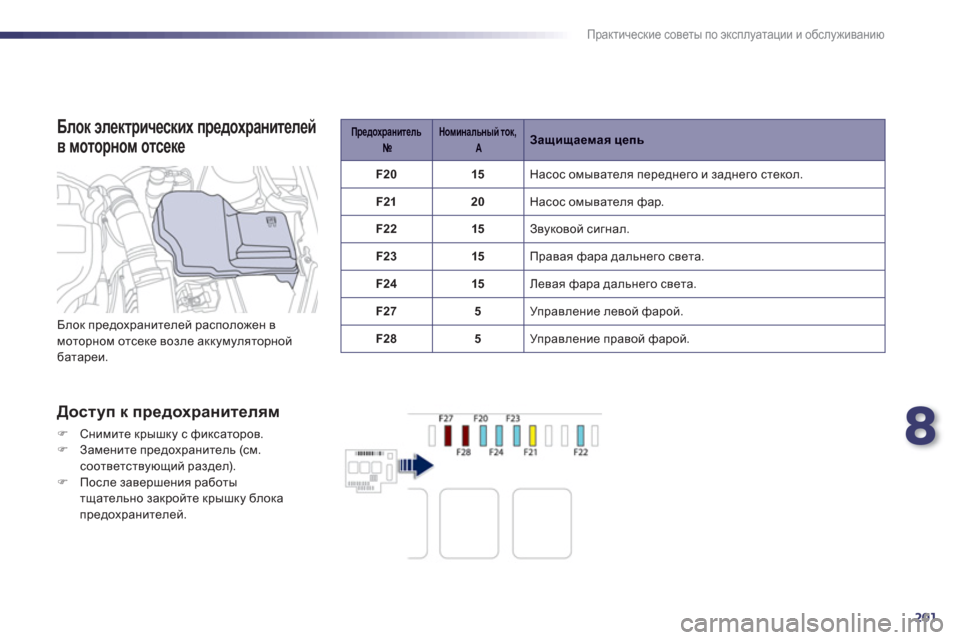

Блок электрических предохранителей
в м
оторном отсеке

Доступ к предохранителям
)Снимите крышку с фиксаторов. )Замените предохранитель (см.соответствующий раздел).)После завершения работы тщательно закройте крышку блока
предохранителей.


Предохранитель№Номинальный ток,:AZsbsZ_fZy цепь
F20 15
Насос омывателя переднего и заднего стекол.
F2
120 Насос омывателя фар.
F2215 Звуковой сигнал.
F2
315 Правая фара дальнего света.
F2
415 Левая фара дальнего света.
F27 5
Управление левой фарой.
F2
85 Управление правой фарой. Блок предохранителей расположен вмоторном отсеке возле аккумуляторнойбатареи.

202
Практические советы по эксплуатации и обслуживанию





Аккумуляторная батарея 12 В
В данной табличке указывается, что наавтомобиле используется 12-вольтнаясвинцово-кислотная аккумуляторнаябатарея с особыми технико-эксплуатационными характеристиками, и что ее отключение или замена должны осуществляться только в условияхсервисной сети PEUGEOT или в специализированном техцентре.
Несоблюдение этих требований можетпривести к снижению срока службы батареи.
Аккумуляторная батарея расположена подкапотом.
Доступ к батарее:)
отоприте замок капота из салона иоткройте его, )
снимите с батареи пластмассовый
кожух, закрывающий вывод (+), )
при необходимости, снимите с фиксаторов блок предохранителей,
чтобы извлечь АКБ.







Доступ к батарее
Перед началом любых работ поремонту автомобиля, выключите зажигание (контрольная лампаReady
должна быть погашена), чтобы избежать травм прислучайном пуске двигателя.
Помимо высоковольтной батареи
гибридной системы, на автомобиле
установлена стандартная 12-вольтная аккумуляторная батарея, расположенная
под капотом.
Если 12-вольтная батарея окажется слишком разряженной чтобы активировать
гибридную систему, можно сделать
подзарядку от другой 12-вольтной батареи.
Та к а я подзарядка не требуется, если
контрольная лампа Readyгорит. Порядок действий по п
уску двигателя от дополнительной батареи или по зарядке разряженной аккумуляторной батареи.
)Поднимите повыше крышку D
, чтобыразвести клемму E.



Отсоединение провода (+)

Подсоединение провода
(+)
)Наденьте разведенную клемму Eпровода
на вывод (+) батареи. )Нажмите сверху на клемму E
так, чтобы
она опустилась поближе к поверхности
батареи.
)Зафиксируйте клемму, отведя направляющий
выступ, и закройте крышкой D. D

Не нажимайте слишком сильнона крышку клеммы, так как в случае ее перекоса крышка не встанет на место; в таком случаепереустановите крышку.

8
203
Практические советы по эксплуатации и обслуживанию

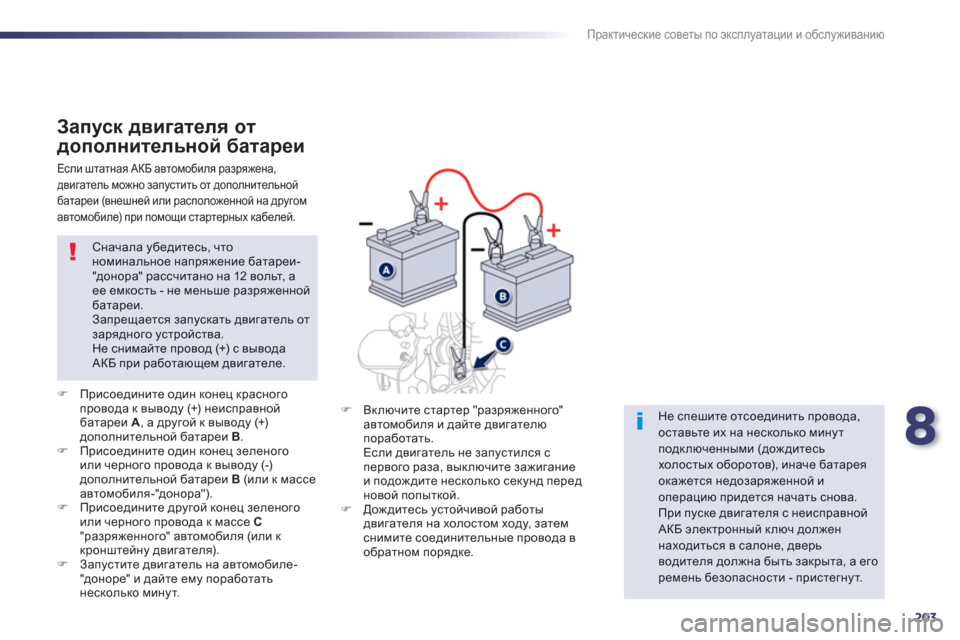

Запуск двигателя от
дополнительной батареи
)Присоедините один конец красного
провода к выводу (+) неисправной
батареи A, а другой к выводу (+) дополнительной батареи B . )Присоедините один конец зеленогоили черного провода к выводу (-)дополнительной батареи B(или к массеавтомобиля-"донора"). )Присоедините другой конец зеленого или черного провода к массе C
"разряженного" автомобиля (или к
кронштейну двигателя).)Запустите двигатель на автомобиле-
"доноре" и дайте ему поработать
несколько минут.


Сначала убедитесь, чтономинальное напряжение батареи-"донора" рассчитано на 12 вольт, а ее емкость - не меньше разряженнойбатареи.
Запрещается запускать двигатель отзарядного устройства.
Не снимайте провод (+) с вывода АКБ при работающем двигателе.

Если штатная АКБ автомобиля разряжена,
двигатель можно запустить от дополнительнойбатареи (внешней или расположенной на другом автомобиле) при помощи стартерных кабелей.
)
Включите стартер "разряженного"
автомобиля и дайте двигателю
поработать. Если двигатель не запустился с
первого раза, выключите зажигание
и п
одождите несколько секунд перед
новой попыткой. )
Дождитесь устойчивой работы
двигателя на холостом ходу, затем снимите соединительные провода в
обратном порядке.

Не спешите отсоединить провода,оставьте их на несколько минутподключенными (дождитесь холостых оборотов), иначе батарея окажется недозаряженной иоперацию придется начать снова.
При пуске двигателя с неисправной АКБ электронный ключ долженнаходиться в салоне, дверь водителя должна быть закрыта, а егоремень безопасности - пристегнут.

204
Практические советы по эксплуатации и обслуживанию


После присоединения батареи
Каждый раз после присоединения батареи
включите зажигание и подождите 1 минуту
перед тем, как запускать двигатель. Это
необходимо для инициализации электронных
систем. При обнаружении каких-либо нарушений
в работе электрооборудования после установкиаккумуляторной батареи следует обратиться в сервисную сеть PEUGEOT или в специализированный техцентр.
След
уя рекомендациям, изложенным в соответствующих рубриках, проведитеинициализацию самостоятельно (в зависимости
от версии):


- ключа-пульта,

- электропривода штор (-ки),
-
...





Перед тем, как отсоединить батарею
Прежде чем отсоединить провода от батареи, необходимо выждать 2 минуты
п
осле выключения зажигания.
Поднимите стекла и закройте все двери
перед тем, как отсоединить батарею.
Не путайте полярность проводов ипользуйтесь только 12-вольтовымзарядным устройством. Запрещается отсоединять провода отбатареи при работающем двигателе. При заряде батареи следует обязательно отсоединить от нее провода.

Не пытайтесь запустить двигатель"с толчка" или "с буксира".
Если предполагается не эксплуатировать автомобиль более одного месяца, рекомендуется отключить аккумуляторную батарею от его бортовой сети.










Автомобильные аккумуляторные батареи содержат вредные вещества - серную кислотуи свинец. Их следует снимать с эксплуатации в соответствии с действующими правилами и ни в коем случае не смешивать с бытовыми отходами.Отслужившие элементы питания и аккумуляторные батареи следует сдавать на специализированные пункты сбора таких отходов.
Высоковольтную аккумуляторнуюбатарею заряжать не требуется.

После установки аккумуляторной батареи на автомобиль, система "стоп-старт" станет активной только через несколько часов - в зависимости от от климатическихусловий и степени заряженностиАКБ (примерно через 8 часов).
Заряд батареи с помощью зарядного устройстваЗаряд батареи с помощЗаряд батареи с помо
)Отсоедините наконечники проводов отвыводов батареи. )Следуйте инструкциям изготовителя зарядного устройства. )Присоедините наконечники проводов к выводам батареи, начиная с провода (-). )Позаботьтесь, чтобы наконечники проводов и
выводы батареи были чистыми. В случае их сульфатации (присутствие белого или зеленоватого
налета) отсоедините провода от батареи и очистите
их наконечники и выводы батареи.

8
205
Практические советы по эксплуатации и обслуживанию









Система энергосбережения

Система, управляющая отключением
некоторых потребителей электроэнергии
с учетом степени заряженности
аккумуляторной батареи.
Во время движения автомобиля
автоматически приостанавливаетсяработа некоторых систем: кондиционера,
обогревателя заднего стекла и др.
Повторное включение временно
отключенных систем произо
йдетавтоматически, как только позволятусловия.На автомобиле пред
усмотрен режим, управляющий продолжительностью работы некоторыхсистем, чтобы поддерживать необходимый уровень заряда аккумуляторной батареи.
С момента остановки двигателя такие системы и механизмы, как аудиосистема, телематика, стеклоочиститель, фары ближнего света, плафоны можно еще использовать в
общей сложности около 40 минут.







Режим энергосбережения
Включение режима
эне
ргосбережения
После этого на дисплее появится сообщение о включении режима экономии электроэнергии,и активные системы перейдут в спящийрежим. Если в момент включения режима экономии электроэнергии бортовой телефон находилсяна связи, она будет еще поддерживаться в течение 10 минут благодаря беспроводной системе связи автомагнитолы.


Выключение режима
эне
ргосбережения
Функции всех перечисленных системавтоматически восстановятся при первом
же запуске двигателя.)
Для немедленного восстановленияработы указанных функций запустите двигатель и дайте ему поработать:
- до 10 минут, чтобы обеспечить работу
бортовых систем еще минут на пять,-более 10 минут, чтобы продлить работу бортовых систем еще минут на тридцать.
Соблюдайте продолжительность работы
двигателя для достаточной подзарядки батареи.
Не злоупотребляйте частыми запусками
двигателя для подзарядки батареи.
Если акк
умуляторная батарея разряжена,
запуск двигателя окажется невозможным (см. § "Аккумуляторная батарея").
В энергосберегающем режиме и припуске гибридной системы контрольнаялампа Readyможет загораться сyaZ^_j`dhc в несколько секунд.

206
Практические советы по эксплуатации и обслуживанию








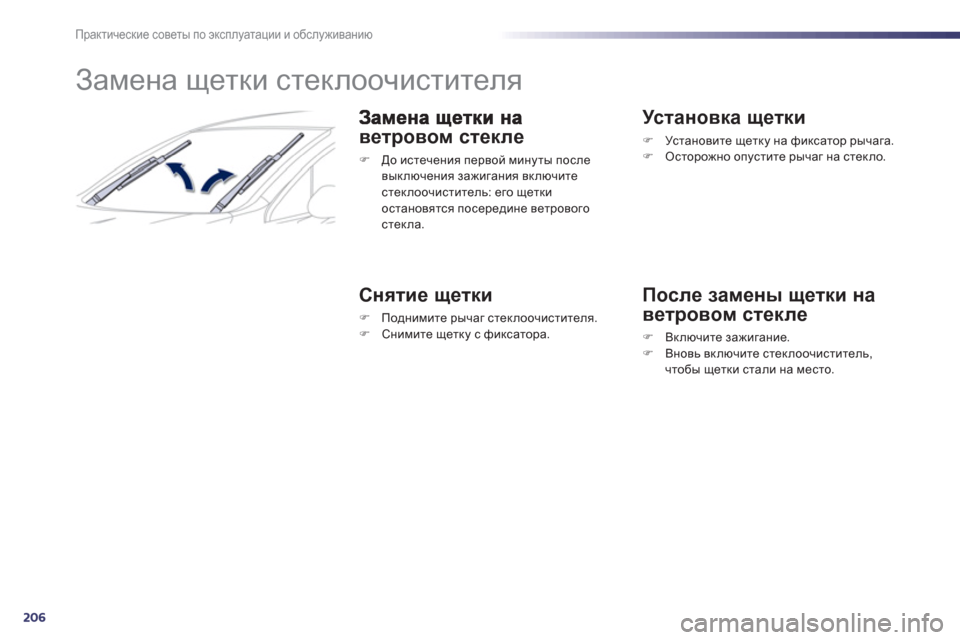

Замена щетки стеклоочистителя
ветровом стекле
)
До истечения первой минуты после
выключения зажигания включите стеклоочиститель: его щеткиостановятся посередине ветрового стекла.


Снятие щетки
)
Поднимите рычаг стеклоочистителя.)
Снимите щетку с фиксатора.


Ус т а н о в к а щетки
)Ус т а н о в и т е щетку на фиксатор рычага.)Осторожно опустите рычаг на стекло.


После замены щетки на
в
етровом стекле
)Включите зажигание. )Вновь включите стеклоочиститель,
чтобы щетки стали на место.
