2012 Peugeot 508 RXH Инструкция по эксплуатации (in Russian)

9
215
Те к у щ и е проверки

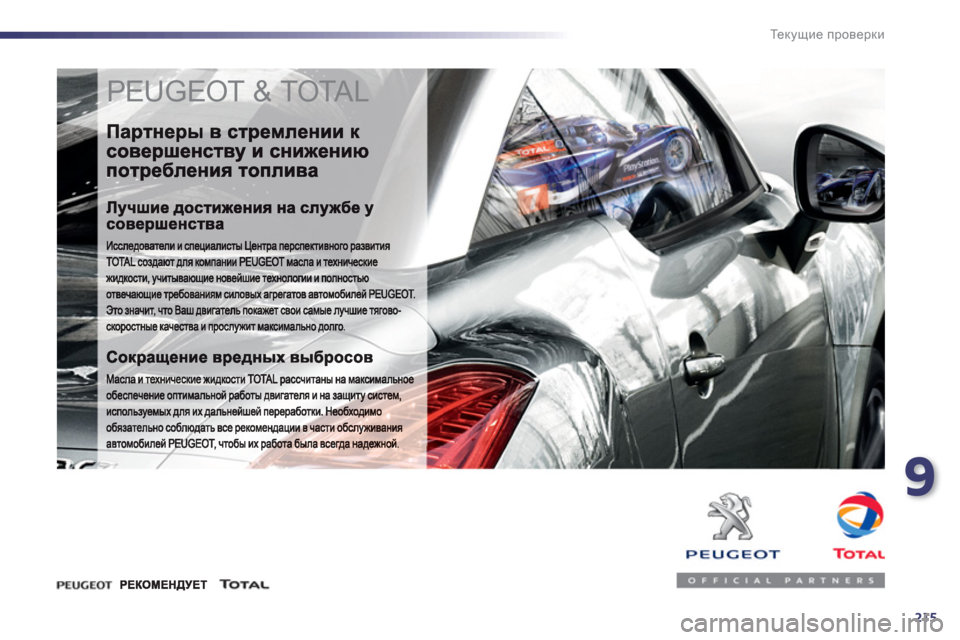

PEUGEOT & TOTAL

216
Те к у щ и е проверки

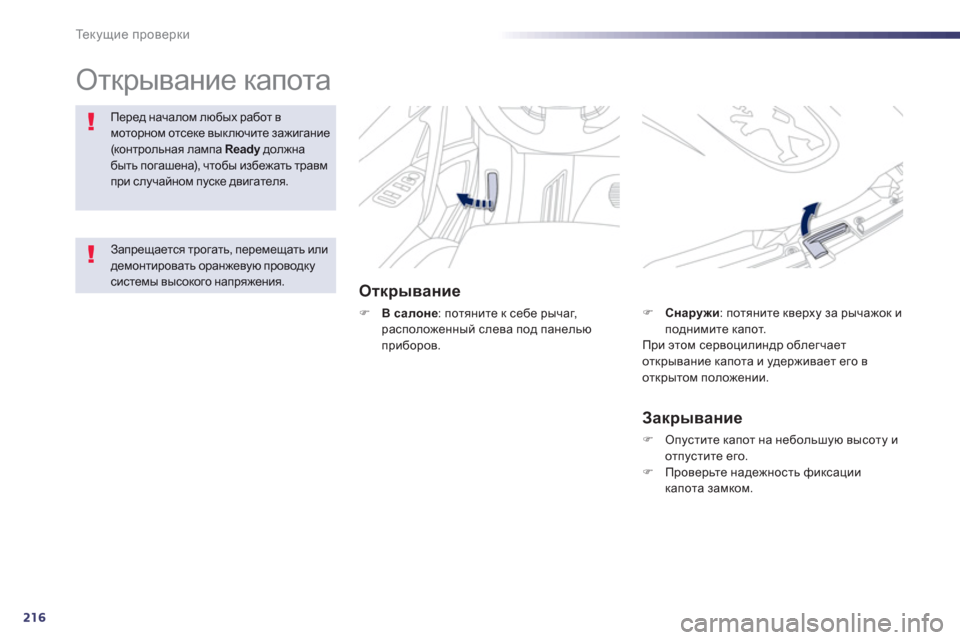

Открывание капота



Открывание
)В салоне
: потяните к себе рычаг, расположенный слева под панелью
приборов.
Перед началом любых работ в моторном отсеке выключите зажигание(dhgljhevgZy лампа Readyдолжна yбыть погашена), чтобы избежать травмпри случайном пуске двигателя.


Закрывание
)Опустите капот на небольшую высоту и отпустите его.)Проверьте надежность фиксации
капота замком.
)Снаружи: потяните кверху за рычажок и
поднимите капот.
При этом сервоцилиндр облегчает
открывание капота и удерживает его в
открытом положении.


Запрещается трогать, перемещать илидемонтировать оранжевую проводку системы высокого напряжения.

9
217
Те к у щ и е проверки


В случае полной выработки топлива
в баке на автомобилях с двигателемHDI необходимо вновь заполнить систему подачи топлива в двигатель;см. соответствующий рисунок моторного отсека.

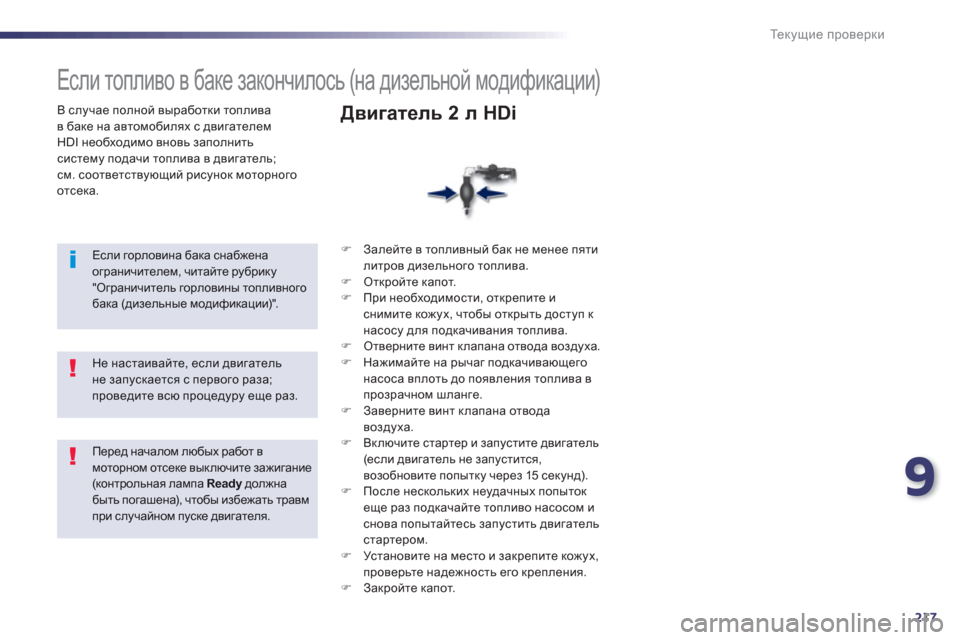

Если топливо в баке закончилось (на дизельной модификации)


Если горловина бака снабженаограничителем, читайте рубрику"Ограничитель горловины топливногобака (дизельные модификации)".
)
Залейте в топливный бак не менее пяти
литров дизельного топлива.)
Откройте капот.)
При необходимости, открепите и снимите кожух, чтобы открыть доступ к
насосу для подкачивания топлива.)
Отверните винт клапана отвода воздуха.)
Нажимайте на рычаг подкачивающего
насоса вплоть до появления топлива в
прозрачном шланге.)
Заверните винт клапана отвода
воздуха. ) Включите стартер и запустите двигатель(_keb двигатель не запустится,
возобновите попытку через 15 секунд). )
После нескольких неудачных попыток еще раз подкачайте топливо насосом и снова попытайтесь запустить двигательстартером. )
Ус т а н о в и т е на место и закрепите кожух,
проверьте надежность его крепления.
)
Закройте капот.
Двигатель 2 л HDi


Не настаивайте, если двигатель не запускается с первого раза; проведите всю процедуру еще раз.







Перед началом любых работ в моторном отсеке выключите зажигание(dhgljhevgZy лампа Readyдолжна yбыть погашена), чтобы избежать травмпри случайном пуске двигателя.

218
Те к у щ и е проверки
На двигателе необходимо регулярно проверятьуровни эксплуатационных жидкостей,
периодически заменять некоторые элементы, здесь
же расположена система прокачки топливоподачи.

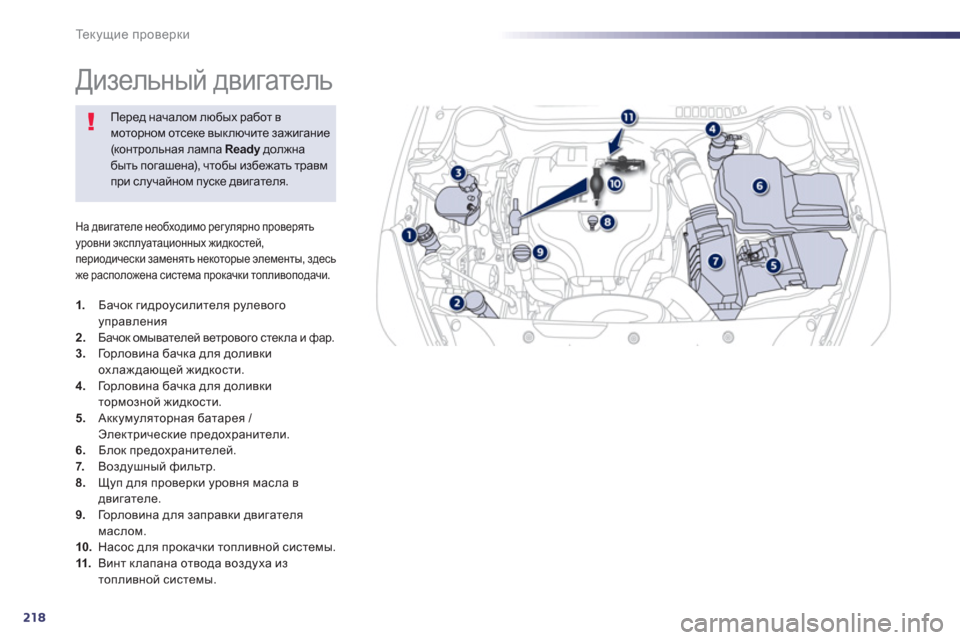

Дизельный двигатель
1.
Бачок гидроусилителя рулевого управления2.;Zqhd омывателей ветрового стекла и фар. 3.
Го р л о в и н а бачка для доливки
охлаж дающей жидкости. 4.
Го р л о в и н а бачка для доливки тормозной жидкости. 5.
Аккумуляторная батарея / Электрические предохранители.
6.Блок предохранителей.
7. Воздушный фильтр.8.Щуп для проверки уровня масла вдвигателе. 9.
Го р л о в и н а для заправки двигателямаслом. 10.Насос для прокачки топливной системы. 11.
Винт клапана отвода воздуха из топливной системы.






Перед началом любых работ в моторном отсеке выключите зажигание(dhgljhevgZy лампа Readyдолжна yбыть погашена), чтобы избежать травмпри случайном пуске двигателя.

9
219
Те к у щ и е проверки

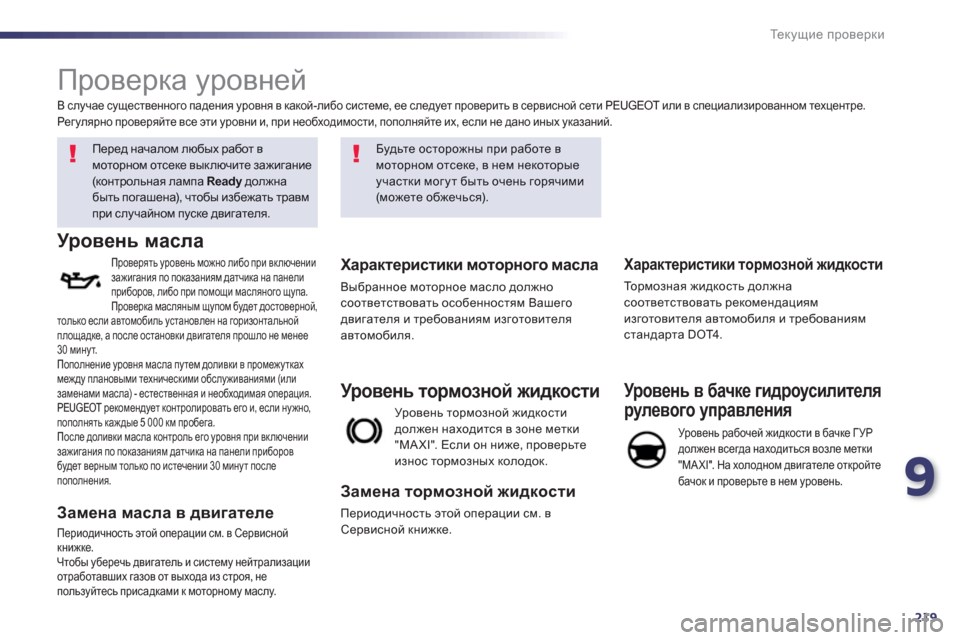

Проверка уровней






Перед началом любых работ в
моторном отсеке выключите зажигание(dhgljhevgZy лампа Readyдолжна yбыть погашена), чтобы избежать травмпри случайном пуске двигателя.
Уровень масла
Проверять уровень можно либо при включениизажигания по показаниям датчика на панели
приборов, либо при помощи масляного щупа.
Проверка масляным щупом будет достоверной, только если автомобиль установлен на горизонтальной
площадке, а после остановки двигателя прошло не менее30 минут.
Пополнение уровня масла путем доливки в промежутках между плановыми техническими обслуживаниями (или заменами масла) - естественная и необходимая операция.
PEUGEOT рекомендует контролировать его и, если нужно,
пополнять каждые 5 000 км пробега.
После доливки масла контроль его уровня при включениизажигания по показаниям датчика на панели приборов будет верным только по истечении 30 минут после
пополнения.


Замена масла в двигателе

Периодичность этой операции см. в Сервисной книжке.
Чтобы уберечь двигатель и систему нейтрализации
отработавших газов от выхода из строя, не
польз
уйтесь присадками к моторному маслу.
Характеристики моторного масла
Выбранное моторное масло должносоответствовать особенностям Вашегодвигателя и требованиям изготовителя автомобиля.
Уровень тормозной жидкости
должен находится в зоне метки "MAXI". Если он ниже, проверьтеизнос тормозных колодок.
Уровень тормозной жидкости
Замена тормозной жидкости
Периодичность этой операции см. в Сервисной книжке.


Характеристики тормозной жидкости

То р м о з н а я жидкость должна соответствовать рекомендациям
изготовителя автомобиля и требованиям
стандарта DOT4.
Уровень в бачке гидроусилителя
рулевого управления

Уровень рабочей жидкости в бачке ГУРдолжен всегда находиться возле метки
"MAXI". На холодном двигателе откройте
бачок и проверьте в нем
уровень.


В случае существенного падения уровня в какой-либо системе, ее следует проверить в сервисной сети PEUGEOT или в специализированном техцентре.
Регулярно проверяйте все эти уровни и, при необходимости, пополняйте их, если не дано иных указаний.
Будьте осторожны при работе в
моторном отсеке, в нем некоторыеучастки могут быть очень горячими(fh`_l_ обжечься).

220
Те к у щ и е проверки
жидкости

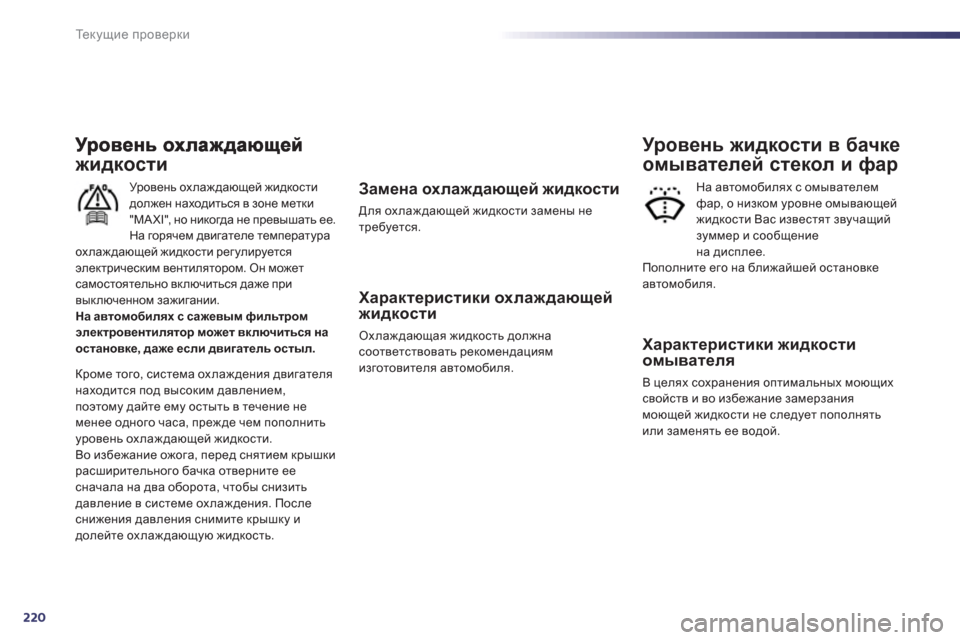

Уровень охлаж дающей жидкости должен находиться в зоне метки
"MAXI", но никогда не превышать ее.
На горячем двигателе температура
охлаж дающей жидкости регулируетсяэлектрическим вентилятором. Он можетсамостоятельно включиться даже при
выключенном зажигании. На автомобилях с сажевым фильтромэлектровентилятор может включиться наостановке, даже если двигатель остыл.
Кроме того, система охлаж дения двигателя
находится под высоким давлением,
поэтому дайте ему остыть в течение не менее одного часа, прежде чем пополнить
уровень охлаж дающей жидкости.
Во избежание ожога, перед снятием крышки
расширительного бачка отверните ее сначала на два оборота, чтобы снизитьдавление в системе охлаж дения. После снижения давления снимите крышку идолейте охлаж дающую жидкость.


Замена охлаждающей жидкости
Для охлаж дающей жидкости замены не
требуется.


Характеристики охлаж дающейжидкости
Охлаждающая жидкость должна соответствовать рекомендациям
изготовителя автомобиля.


Характеристики жидкостиомывателя

В целях сохранения оптимальных моющих свойств и во избежание замерзания моющей жидкости не следует пополнять
или заменять ее водой.

Уровень жидкости в бачке
омывателе
й стекол и фар
На автомобилях с омывателем фар, о низком уровне омывающейжидкости Вас известят звучащий
зуммер и сообщениена дисплее.
Пополните его на ближайшей остановкеавтомобиля.

9
221
Те к у щ и е проверки
Избегайте продолжительного контакта отработанного масла и технических жидкостей с открытыми участками тела. Большинство этих жидкостей токсичны и обладают
повышенной разъедающей способностью.
Запрещено выливать отработанное масло, тормозную жидкость или охлаждающую жидкость в канализацию или на землю. Их следует собирать в специальные контейнеры, имеющиеся в сервисной сети PEUGEOT или вспециализированном техцентре.

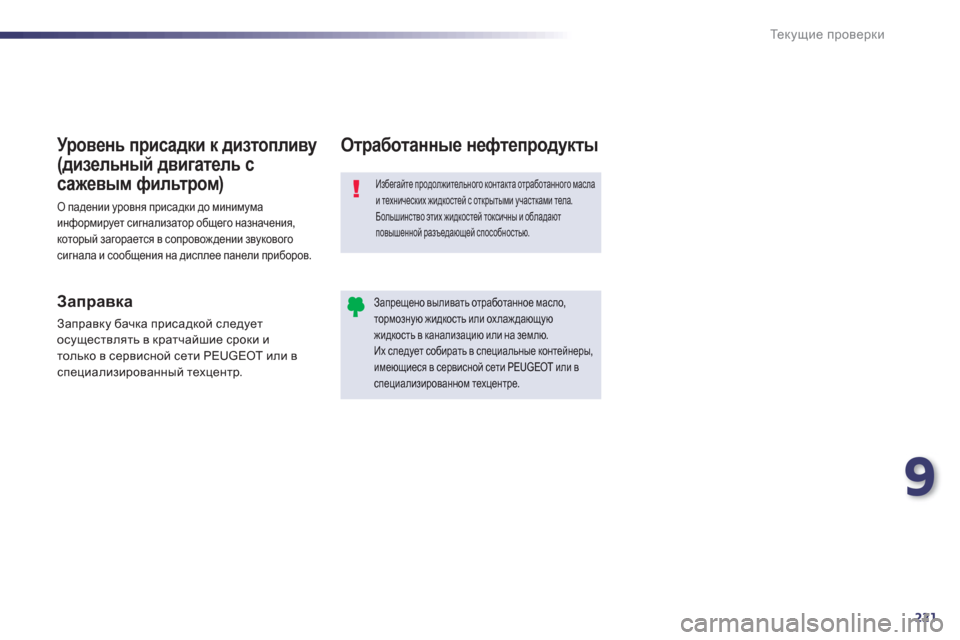

Отработанные нефтепродукты


Заправка

Заправку бачка присадкой следует
осуществлять в кратчайшие сроки итолько в сервисной сети PEUGEOT или вспециализированный техцентр.
Уровень присадки к дизтопливу
(^ba_evguc двигатель с
сажевым фильтром)
О падении уровня присадки до минимума информирует сигнализатор общего назначения,
который загорается в сопровождении звукового сигнала и сообщения на дисплее панели приборов.

222
Те к у щ и е проверки

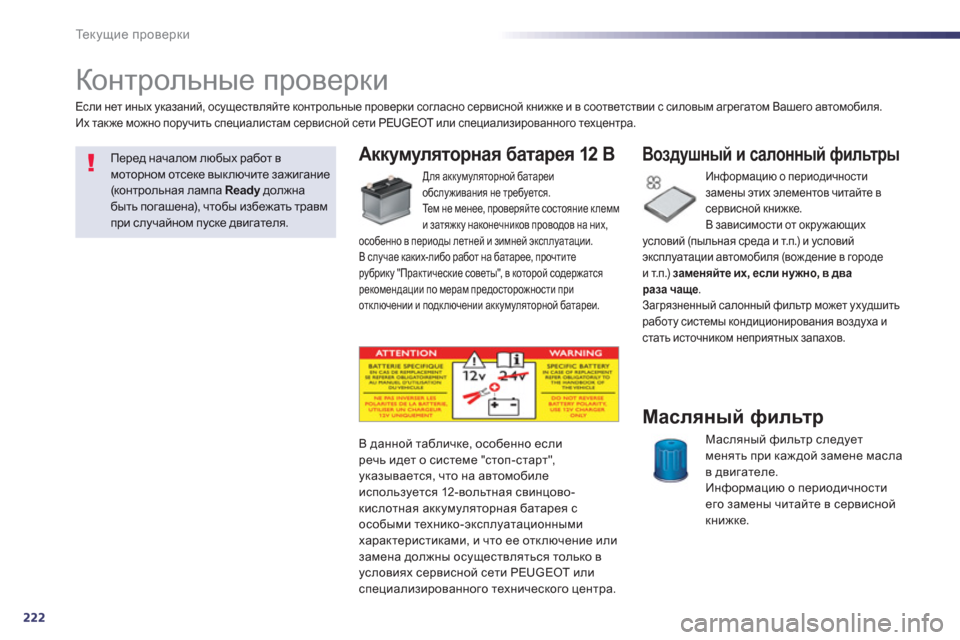

Контрольные проверки

Аккумуляторная батарея 12 В

Для аккумуляторной батареи
обслуживания не требуется.
Те м не менее, проверяйте состояние клемм
и затяжку наконечников проводов на них,особенно в периоды летней и зимней эксплуатации.
В случае каких-либо работ на батарее, прочтите рубрику "Практические советы", в которой содержатся рекомендации по мерам предосторожности приотключении и подключении аккумуляторной батареи.
Информацию о периодичностизамены этих элементов читайте в сервисной книжке.
В зависимости от окружающих условий (пыльная среда и т.п.) и условийэксплуатации автомобиля (вождение в городе и т.п.) заменяйте их, если нужно, в двараза чаще
.
Загрязненный салонный фильтр может ухудшить работу системы кондиционирования воздуха и стать источником неприятных запахов.

Воздушный и салонный фильтры
Масляный фильтр следует менять при каждой замене масла
в двигателе.
Информацию о периодичности
его замены читайте в сервиснойкнижке.
Масляный фильтр
В данной табличке, особенно если
речь идет о системе "стоп-старт",
указывается, что на автомобиле
используется 12-вольтная свинцово-кислотная аккумуляторная батарея с
особыми технико-эксплуатационными
характеристиками, и что ее отключение или замена должны осуществляться только в условиях сервисной сети PEUGEOT или
специализированного технического центра.
Если нет иных указаний, осуществляйте контрольные проверки согласно сервисной книжке и в соответствии с силовым агрегатом Вашего автомобиля.
Их также можно поручить специалистам сервисной сети PEUGEOT или специализированного техцентра.






Перед началом любых работ в моторном отсеке выключите зажигание(dhgljhevgZy лампа Readyдолжна yбыть погашена), чтобы избежать травмпри случайном пуске двигателя.
