2012 Peugeot 508 Manual do proprietário (in Portuguese)

8
191
Informações práticas
Substituição das luzes demudança de direcção
)Deite-se debaixo do carro.)Retire os parafusos que fixam a rede à caixa. )Retire a rede da carroçaria.
) Rode um quarto de volta o porta-lâmpadase retire-o. )
Substitua a lâmpada com defeito.
Para a montagem, efectue estas operações no
sentido inverso.
Para a substituição destas lâmpadas, pode
também consultar uma o
ficina qualificada ou a rede PEUGEOT.Luzes de mudança de direcção laterais integradas
Para a substituição destas lâmpadas, deve consultar uma oficina qualificada ou a rede
PE
UGEOT.
Focos dos retrovisores
exteriores
Para a substituição do diodoelectroluminescente-LED, deve consultar uma oficina qualificada ou a rede PEUGEOT.

192
i
Informações práticas
1.Luzes de travagem (diodos
electroluminescentes LED).2. Luzes de marcha atrás (P21W).3.Luzes de mudança de direcção (PY21W âmbar).4.Luzes de presença (diodos
electroluminescentes LED).5.Luzes de nevoeiro (H21W).
Luzes traseiras (Berlina)
Luzes de marcha-atrás, indicadores e nevoeiro
) Abrir a mala, depois, a tampa de plástico.)
Retirar as duas porcas de fixação da luz, )
Retirar cuidadosamente o farol a partir do exterior, )
Desligar o conector da luz,
)Afastar as cinco linguetas e retirar o casquilho da lâmpada,)Rodar um quarto de volta a lâmpada e substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa.




Substituição das luzes de diodoselectroluminescentes-LED

Para a substituição, consulte umaoficina qualificada ou a rede PEUGEOT.

8
193
i
Informações práticas
1.Luzes de travagem(diodos emissores de luz, LED).2.Luzes de marcha atrás (W19W).3.Luzes de mudança de direcção(PY21W âmbar).4.Luzes de presença(diodos emissores de luz, LED).5.Luzes de nevoeiro (diodos emissores de luz, LED).



















Luzes traseiras (SW)
)
Abrir a mala.)
Retirar a espuma de estanqueidade.)
Desligar o conector da luz.)
Retirar a porca de fixação da luz.
Indicadores de direcção (nos guarda-lamas)
)
Tirar com cuidado a luz pelo exterior. )
Retirar a espuma de estanqueidade.)
Desengatar o por ta-lâmpadas.)
Rodar um quarto de volta a lâmpada e substituí-a.
Para a montagem, efectuar as operações pela
ordem inversa.



Substituição das luzes de diodos electroluminescentes-LED

Para a substituição, consulte uma oficina qualificada ou a rede PEUGEOT.

194
Informações práticas
Luzes de marcha-atrás (tampa da mala)
)Abrir a tampa da mala, de seguida, retirar a
tampa de acesso.
)Desligar o conector da luz. )Retirar a porca de fixação da luz.
) Tirar com cuidado a luz pelo exterior. )
Retirar a espuma de estanqueidade.)Rodar um quarto de volta oporta-lâmpadas e substituir a lâmpada.
Para a montagem, efectuar estas operações no
sentido inverso.

8
195
Informações práticas












Terceira luz de travagem (diodosemissores de luz, LED)
Consultar uma oficina qualificada ou a rede
PEUGEOT.
Luzes da chapa de matrícula
) Inserir uma chave de parafusos num dos
orifícios exteriores da parte transparente. ) Puxar para fora para desengatar.)
Desligar o conector da luz.)
Retirar a parte transparente.)
Retirar a lâmpada e substituí-la.

196
i
!
Informações práticas

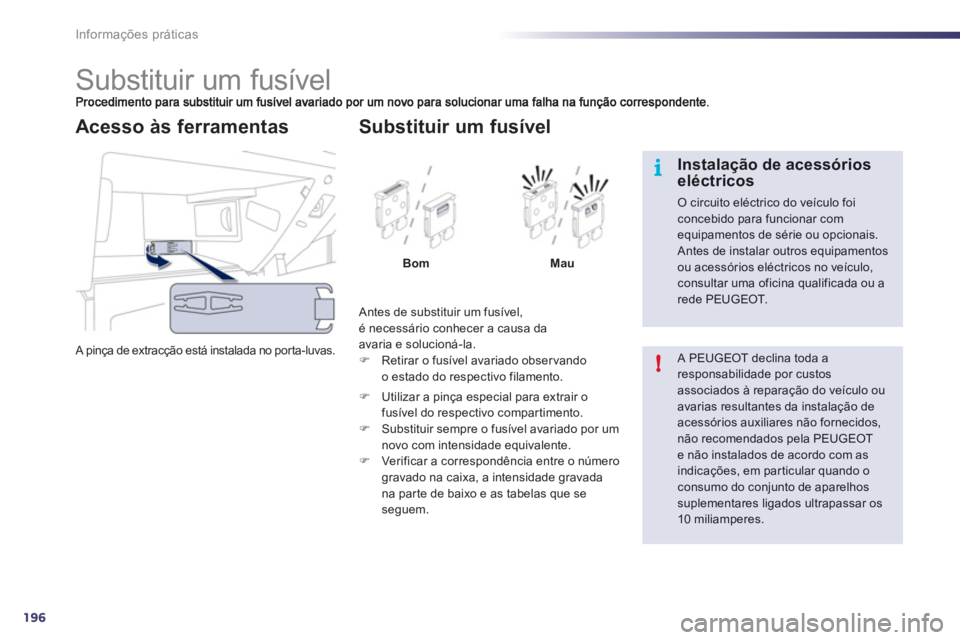

Substituir um fusível
A pinça de extracção está instalada no porta-luvas.
Acesso às ferramentas

Antes de substituir um fusível,é necessário conhecer a causa daavaria e solucioná-la. )
Retirar o fusível avariado observando o estado do respectivo filamento.


Substituir um fusível
BomMau
)
Utilizar a pinça especial para extrair o fusível do respectivo compartimento. )
Substituir sempre o fusível avariado por um
novo com intensidade equivalente. ) Ver ificar a correspondência entre o númerogravado na caixa, a intensidade gravada
na par te de baixo e as tabelas que se
seguem.

A PEUGEOT declina toda aresponsabilidade por custos associados à reparação do veículo ou avarias resultantes da instalação de acessórios auxiliares não fornecidos,
não recomendados pela PEUGEOTe não instalados de acordo com as indicações, em par ticular quando o consumo do conjunto de aparelhos suplementares ligados ultrapassar os 10 miliamperes.


Instalação de acessórios eléctricos
O circuito eléctrico do veículo foiconcebido para funcionar com equipamentos de série ou opcionais. Antes de instalar outros equipamentos ou acessórios eléctricos no veículo, consultar uma oficina qualificada ou arede PEUGEOT.

8
197
Informações práticas

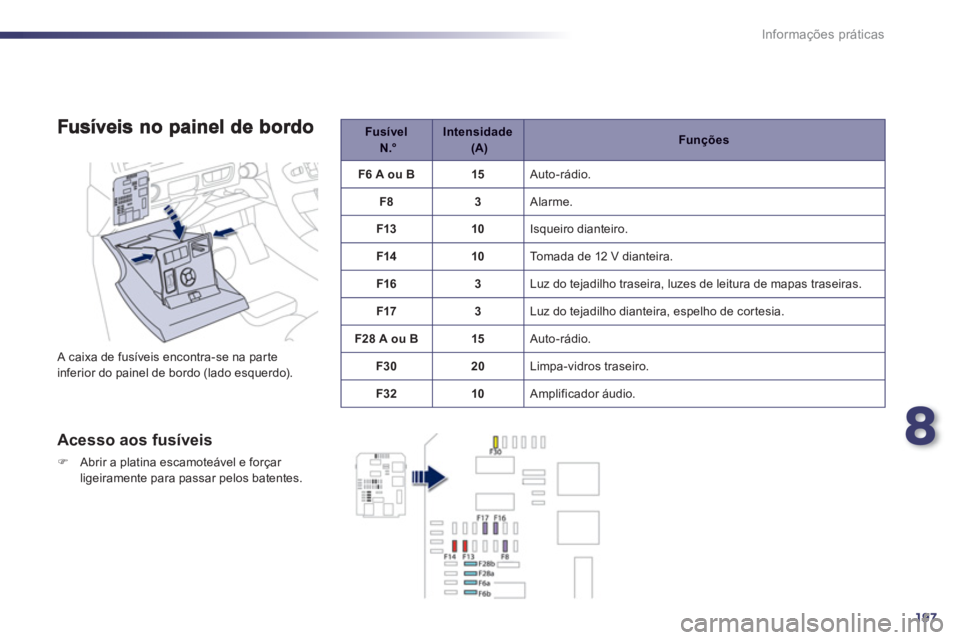

A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).

Acesso aos fusíveis
)Abrir a platina escamoteável e forçar
ligeiramente para passar pelos batentes.


FusívelN.°Intensidade(A)Funções
F6 A ou B
15
Auto-rádio.
F
83 Alarme.
F1
310 Isqueiro dianteiro.
F1410
Tomada de 12 V dianteira.
F1
63 Luz do tejadilho traseira, luzes de leitura de mapas traseiras.
F17
3 Luz do tejadilho dianteira, espelho de cor tesia.
F2
8 A ou B15 Auto-rádio.
F3
020 Limpa-vidros traseiro.
F32 10
Amplificador áudio.

198
Informações práticas

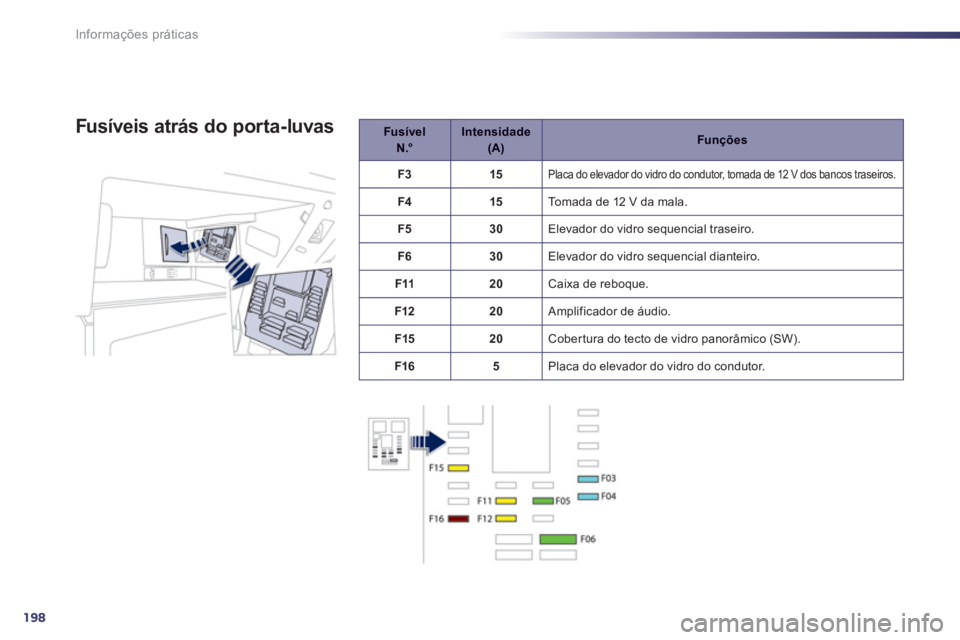

Fusível N.°Intensidade (A)Funções
F3
15 Placa do elevador do vidro do condutor, tomada de 12 V dos bancos traseiros.
F415
Tomada de 12 V da mala.
F530 Elevador do vidro sequencial traseiro.
F
630
Elevador do vidro sequencial dianteiro.
F1
120
Caixa de reboque.
F12 20
Am
plificador de áudio.
F1
520 Cober tura do tecto de vidro panorâmico (SW).
F1
65 Placa do elevador do vidro do condutor.
Fusíveis at rás do porta-luvas
