2012 PEUGEOT 5008 Manuel du propriétaire (in French)

CARACTÉRISTIQUES TECHNIQUES
*
La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).

**



La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC
du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

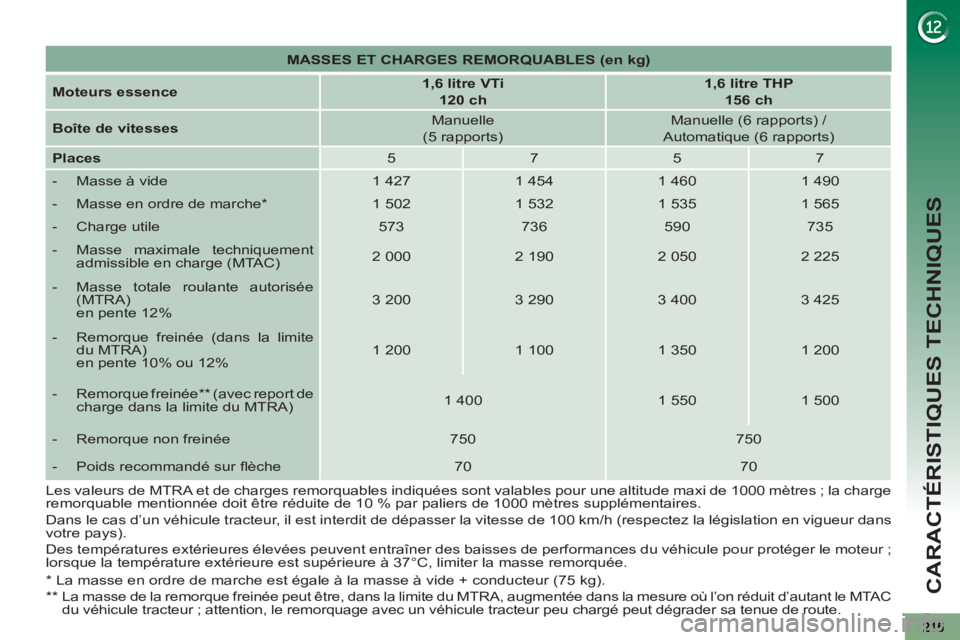

MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs essence


1,6 litre VTi
120 ch



1,6 litre THP
156 ch



Boîte de vitesses

Manuelle
(5 rapports)

Manuelle (6 rapports) /
Automatique (6 rapports)

Places

5
7
5
7


- Masse à vide
1 427
1 454
1 460
1 490


- Masse en ordre de marche *

1 502
1 532
1 535
1 565


- Charge utile
573
736
590
735


- Masse maximale techniquement
admissible en charge (MTAC)
2 000
2 190
2 050
2 225


- Masse totale roulante autorisée
(MTRA)
en pente 12%
3 200
3 290
3 400
3 425


- Remorque freinée (dans la limite
du MTRA)
en pente 10% ou 12%
1 200
1 100
1 350
1 200


- Remorque freinée **
(avec report de
charge dans la limite du MTRA)
1 400
1 550
1 500


- Remorque non freinée
750
750


- Poids recommandé sur fl èche
70
70
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée.

CARACTÉRISTIQUES TECHNIQUES


MOTORISATIONS ET BOÎTES DE VITESSES



Moteur Diesel


1,6 litre Turbo e-HDi
110 ch



2 litres Turbo HDi
150 ch



2 litres Turbo HDi
163 ch



Boîte de vitesses

Manuelle
(6 rapports)
Manuelle pilotée
(6 rapports)
Manuelle
(6 rapports)
Automatique
(6 rapports)
Cylindrée (cm
3)
1 560
1 997
Alésage x course (mm)
75 x 88,3
85 x 88
Puiss. maxi : norme CEE (kW)
82
110/120
Régime de puiss. maxi (tr/min)
4 000
3 750
Couple maxi : norme CEE (Nm)
270
320/340
Régime de couple maxi (tr/min)
1 750
2 000
Carburant
Gazole
Gazole
Catalyseur
oui
oui
Filtre à particules
oui
oui

CAPACITES D’HUILE (en litres)






Moteur (avec échange cartouche)
3,75
-

CARACTÉRISTIQUES TECHNIQUES
217

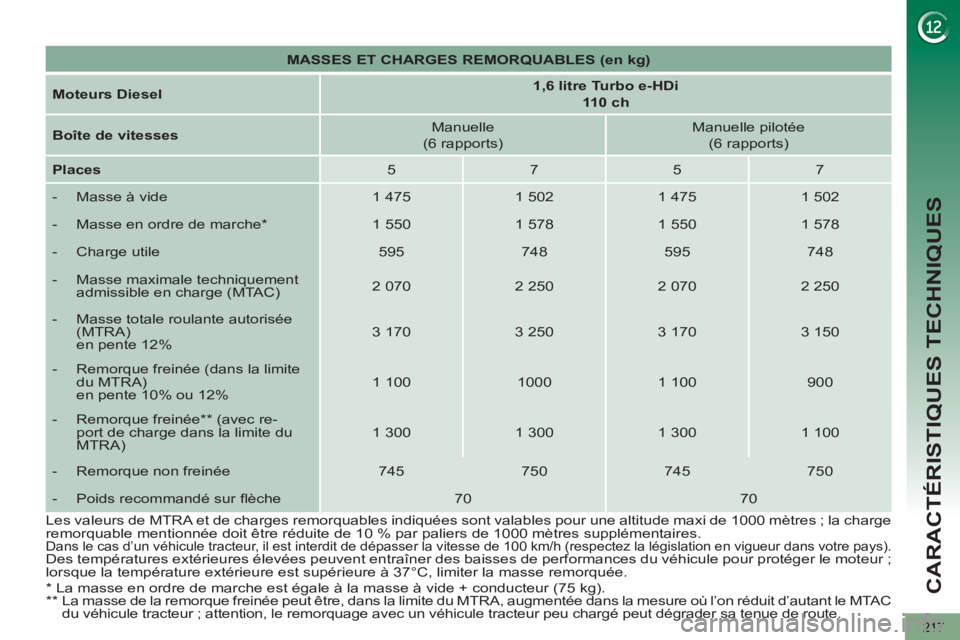

MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs Diesel


1,6 litre Turbo e-HDi
110 ch



Boîte de vitesses

Manuelle
(6 rapports)
Manuelle pilotée
(6 rapports)

Places

5
7
5
7


- Masse à vide
1 475
1 502
1 475
1 502


- Masse en ordre de marche *

1 550
1 578
1 550
1 578


- Charge utile
595
748
595
748


- Masse maximale techniquement
admissible en charge (MTAC)
2 070
2 250
2 070
2 250


- Masse totale roulante autorisée
(MTRA)
en pente 12%
3 170
3 250
3 170
3 150


- Remorque freinée (dans la limite
du MTRA)
en pente 10% ou 12%
1 100
1000
1 100
900


- Remorque freinée ** (avec re-
port de charge dans la limite du
MTRA)
1 300
1 300
1 300
1 100


- Remorque non freinée
745
750
745
750


- Poids recommandé sur fl èche
70
70

*
La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).

**

La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC
du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée.

CARACTÉRISTIQUES TECHNIQUES
218


MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs Diesel


1,6 litre Turbo e-HDi
110 ch



Boîte de vitesses

Manuelle
(6 rapports) Score
Manuelle pilotée
(6 rapports) Score

Places

5
7
5
7


- Masse à vide
1 475
1 502
1 475
1 502


- Masse en ordre de marche *

1 550
1 578
1 550
1 578


- Charge utile
595
748
595
748


- Masse maximale techniquement
admissible en charge (MTAC)
2 070
2 250
2 070
2 250


- Masse totale roulante autorisée
(MTRA)
en pente 12%
2 950
2 950
2 920
2 950


- Remorque freinée (dans la limite
du MTRA)
en pente 10% ou 12%
880
700
850
700


- Remorque freinée ** (avec report
de charge dans la limite du
MTRA)
1 080
900
1 050
900


- Remorque non freinée
745
750
745
700


- Poids recommandé sur fl èche
70
70

*
La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).

**

La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC
du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée.

CARACTÉRISTIQUES TECHNIQUES
219


MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs Diesel


2 litres Turbo HDi
150 ch



2 litres Turbo HDi
163 ch



Boîte de vitesses

Manuelle
(6 rapports)
Automatique
(6 rapports)

Places

5
7
5
7


- Masse à vide
1 563
1 593
1 589
1 619


- Masse en ordre de marche *

1 638
1 668
1 664
1 694


- Charge utile
562
717
536
711


- Masse maximale techniquement
admissible en charge (MTAC)
2 125
2 310
2 125
2 330


- Masse totale roulante autorisée
(MTRA)
en pente 12%
3 475

3 510
3 525
3 530


- Remorque freinée (dans la limite
du MTRA)
en pente 10% ou 12%
1 350
1 200
1 400
1 200


- Remorque freinée ** (avec report
de charge dans la limite du
MTRA)
1 550
1 500
1 600
1 500


- Remorque non freinée
750
750


- Poids recommandé sur fl èche
70
70

*
La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).

**

La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC
du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée.

CARACTÉRISTIQUES TECHNIQUES
220


MASSES ET CHARGES REMORQUABLES 5008 VU 5 places (en kg)



Moteur


1,6 litre Turbo e-HDi
110 ch



2 litres Turbo HDi
150 ch



Boîte de vitesses

Manuelle
(6 rapports)
Manuelle Pilotée
(6 rapports)
Manuelle
(6 rapports)



Manuelle
(6 rapports)

Type Variante Version

9HZ
9HZ
9HR
RHE


- Masse à vide
1 481
1 482
1 481
1 572


- Masse en ordre de marche *

1 556
1 557
1 556
1 647


- Masse maximale techniquement
admissible en charge (MTAC) **

2 225
2 230
2 200
2 310


- Masse totale roulante autorisée
(MTRA)
en pente 12% ***

3 120
3 170
3 475


- Remorque freinée (dans la limite
du MTRA)
en pente 10% ou 12% ****

895
890
970
1 165


- Remorque freinée (avec report de
charge dans la limite du MTRA)
X
X
X
X



- Remorque non freinée
750
750


- Poids recommandé sur fl èche
70
70

*
La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).

**

Le dépassement de la masse techniquement admissible sur l’essieu arrière entraîne une limitation de vitesse à 80 km/h
tel que défi nit le point 2.7 de la Directive.

***
Le dépassement de la masse techniquement admissible quand le véhicule est tracteur entraîne une limitation de vitesse
à 80 km/h tel que défi nit le point 2.7 de la Directive.

****
Valeur maximale de remorque freinée dans la limite du MTRA ; attention, le remorquage avec un véhicule tracteur peu
chargé peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37°C, limiter la masse remorquée.

CARACTÉRISTIQUES TECHNIQUES
221
DIMENSIONS (EN MM)

CARACTÉRISTIQUES TECHNIQUES
222
ÉLÉMENTS D’IDENTIFICATION
Différents dispositifs de marquage visi-
bles pour l’identifi cation et la recherche
du véhicule.

Une pression de gonfl age
insuffi sante augmente la
consommation de carburant.

Le contrôle de la pression de
gonfl age doit être effectué à
froid au moins tous les mois.


A.
Numéro de série sous le capot
moteur.

Ce numéro est gravé sur la
carrosserie à proximité du support
d’amortisseur.
B.
Numéro de série sur la traverse
inférieure de pare-brise.

Ce numéro est inscrit sur une
étiquette collée et visible à travers
le pare-brise.

C.
Etiquette constructeur.

Ce numéro est inscrit sur une
étiquette autodestructive collée sur
l’entrée de porte, côté conducteur.
D.
Etiquette pneumatiques/peinture.



Cette étiquette est collée sur l’entrée
de porte ou sur le pied milieu, côté
conducteur.
Elle comporte les informations suivan-
tes :


- les pressions de gonfl age à vide et
en charge,

- les dimensions des jantes et des
pneumatiques,

- les marques de pneumatiques
recommandées par le constructeur,

- la pression de gonfl age de la roue
de secours,

- la référence de la couleur de la
peinture.
