2012 PEUGEOT 5008 Manuel du propriétaire (in French)

INFORMATIONS PRATIQUES
199
PEUGEOT décline toute
responsabilité pour les frais
occasionnés par la remise
en état de votre véhicule ou les
dysfonctionnements résultant de
l’installation d’accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l’ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.

Installation d’accessoires
électriques
Le circuit électrique de votre
véhicule est conçu pour fonctionner
avec les équipements de série ou
optionnels.
Avant d’installer d’autres équipe-
ments ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifi é.

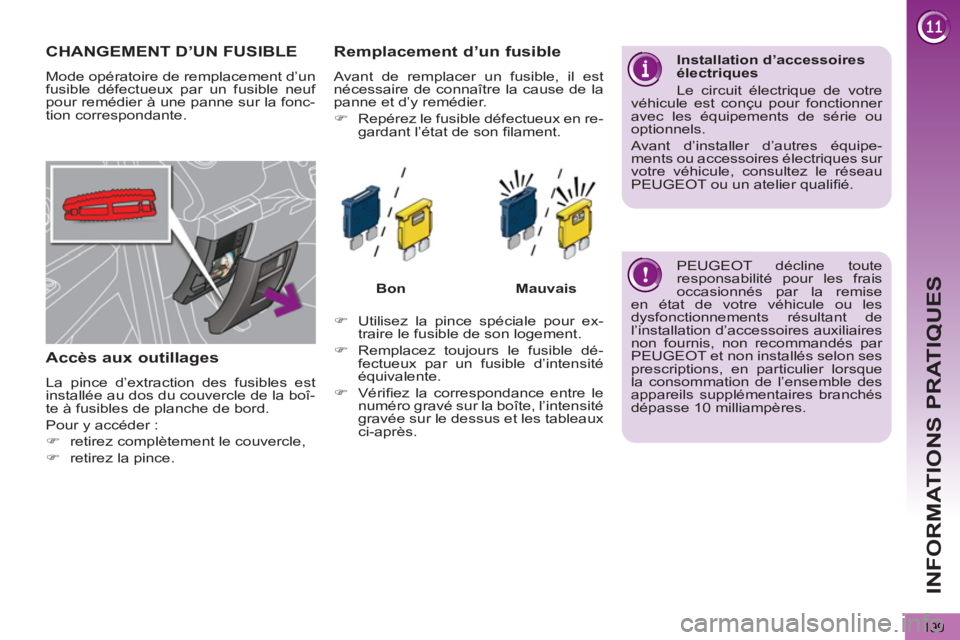

CHANGEMENT D’UN FUSIBLE

Mode opératoire de remplacement d’un
fusible défectueux par un fusible neuf
pour remédier à une panne sur la fonc-
tion correspondante.

Accès aux outillages

La pince d’extraction des fusibles est
installée au dos du couvercle de la boî-
te à fusibles de planche de bord.
Pour y accéder :


)
retirez complètement le couvercle,

)
retirez la pince.



Remplacement d’un fusible

Avant de remplacer un fusible, il est
nécessaire de connaître la cause de la
panne et d’y remédier.


)
Repérez le fusible défectueux en re-
gardant l’état de son fi lament.


)
Utilisez la pince spéciale pour ex-
traire le fusible de son logement.

)
Remplacez toujours le fusible dé-
fectueux par un fusible d’intensité
équivalente.

)
Vérifi ez la correspondance entre le
numéro gravé sur la boîte, l’intensité
gravée sur le dessus et les tableaux
ci-après.
Bon

Mauvais

INFORMATIONS PRATIQUES
200

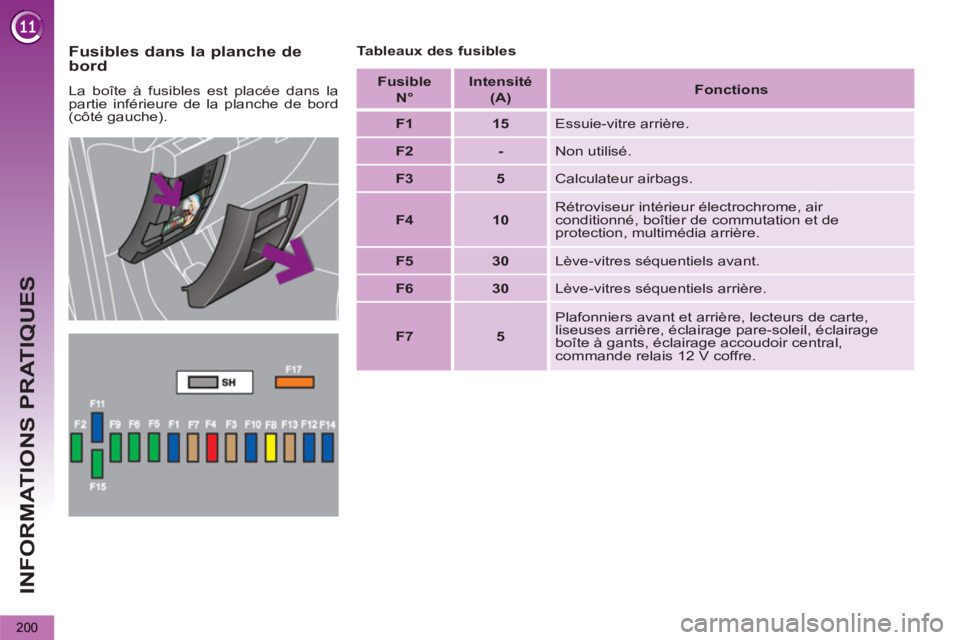

Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la
partie inférieure de la planche de bord
(côté gauche).
Tableaux des fusibles


Fusible
N°



Intensité
(A)



Fonctions




F1



15

Essuie-vitre arrière.


F2



-

Non utilisé.


F3



5

Calculateur airbags.


F4



10

Rétroviseur intérieur électrochrome, air
conditionné, boîtier de commutation et de
protection, multimédia arrière.


F5



30

Lève-vitres séquentiels avant.


F6



30

Lève-vitres séquentiels arrière.


F7



5

Plafonniers avant et arrière, lecteurs de carte,
liseuses arrière, éclairage pare-soleil, éclairage
boîte à gants, éclairage accoudoir central,
commande relais 12 V coffre.

INFORMATIONS PRATIQUES
201

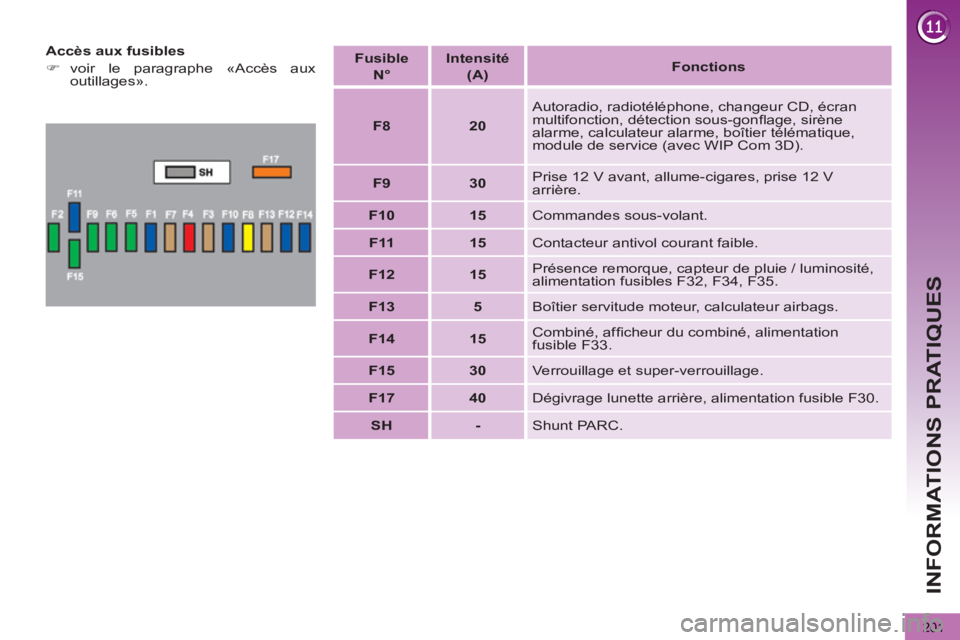

Accès aux fusibles


)
voir le paragraphe «Accès aux
outillages».


Fusible
N°



Intensité
(A)



Fonctions




F8



20

Autoradio, radiotéléphone, changeur CD, écran
multifonction, détection sous-gonfl age, sirène
alarme, calculateur alarme, boîtier télématique,
module de service (avec WIP Com 3D).


F9



30

Prise 12 V avant, allume-cigares, prise 12 V
arrière.


F10



15

Commandes sous-volant.


F11



15

Contacteur antivol courant faible.


F12



15

Présence remorque, capteur de pluie / luminosité,
alimentation fusibles F32, F34, F35.


F13



5

Boîtier servitude moteur, calculateur airbags.


F14



15

Combiné, affi cheur du combiné, alimentation
fusible F33.


F15



30

Verrouillage et super-verrouillage.


F17



40

Dégivrage lunette arrière, alimentation fusible F30.


SH



-

Shunt PARC.

INFORMATIONS PRATIQUES
202


Fusible
N°



Intensité
(A)



Fonctions




F29



-

Non utilisé.


F30



5

Rétroviseurs extérieurs chauffants.


F31



30

Prise 12V coffre.


F32



5

Levier de vitesses boîte manuelle pilotée.


F33



10

Affi chage tête haute, kit mains-libres, air conditionné.


F34



5

Affi cheur témoins de ceinture.


F35



10

Aide au stationnement, autorisation amplifi cateur Hi-Fi.


F36



10

Calculateur boîtier servitude remorque, platine de porte conducteur.


F37



20

Amplifi cateur Hi-Fi.


F38



30

Siège électrique conducteur.


F39



20

Rideau d’occultation du toit vitré panoramique.


F40



-

Non utilisé.

INFORMATIONS PRATIQUES
203

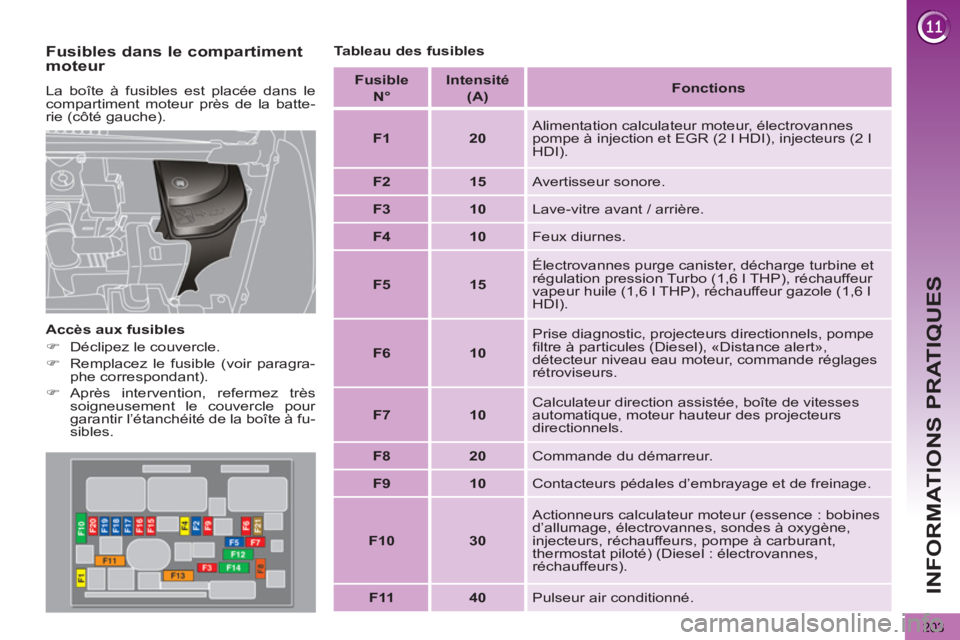

Fusibles dans le compartiment
moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batte-
rie (côté gauche).

Accès aux fusibles


)
Déclipez le couvercle.

)
Remplacez le fusible (voir paragra-
phe correspondant).

)
Après intervention, refermez très
soigneusement le couvercle pour
garantir l’étanchéité de la boîte à fu-
sibles.

Tableau des fusibles


Fusible
N°



Intensité
(A)



Fonctions




F1



20

Alimentation calculateur moteur, électrovannes
pompe à injection et EGR (2 l HDI), injecteurs (2 l
HDI).


F2



15

Avertisseur sonore.


F3



10

Lave-vitre avant / arrière.


F4



10

Feux diurnes.


F5



15

Électrovannes purge canister, décharge turbine et
régulation pression Turbo (1,6 l THP), réchauffeur
vapeur huile (1,6 l THP), réchauffeur gazole (1,6 l
HDI).


F6



10

Prise diagnostic, projecteurs directionnels, pompe
fi ltre à particules (Diesel), «Distance alert»,
détecteur niveau eau moteur, commande réglages
rétroviseurs.


F7



10

Calculateur direction assistée, boîte de vitesses
automatique, moteur hauteur des projecteurs
directionnels.


F8



20

Commande du démarreur.


F9



10

Contacteurs pédales d’embrayage et de freinage.


F10



30

Actionneurs calculateur moteur (essence : bobines
d’allumage, électrovannes, sondes à oxygène,
injecteurs, réchauffeurs, pompe à carburant,
thermostat piloté) (Diesel : électrovannes,
réchauffeurs).


F11



40

Pulseur air conditionné.

INFORMATIONS PRATIQUES
204


Fusible
N°



Intensité
(A)



Fonctions




F12



30

Petite / Grande vitesse essuie-vitre avant.


F13



40

Alimentation boîtier servitude intelligent (+ après
contact).


F14



30

Pompe à air.


F15



10

Feux de route droit.


F16



10

Feux de route gauche.


F17



15

Feu de croisement gauche.


F18



15

Feu de croisement droit.


F19



15

Réchauffeur vapeur huile (1,6 l VTi, électrovanne
régulation pression Turbo (Diesel), détecteur
niveau eau moteur (Diesel).


F20



10

Thermostat piloté, électrovannes distribution
variable, électrovanne régulation pression Turbo
(Diesel), détecteur niveau eau moteur (Diesel).


F21



5

Alimentation relais groupe moto-ventilateur,
commande relais Valvetronic (1,6 l VTi),
refroidissement Turbo (1,6 l THP), débitmètre d’air
(1,6 l HDI).

INFORMATIONS PRATIQUES
205

Tableau des mini et midi-fusibles au-dessus de la batterie

Tableau des maxi-fusibles

Fusible
N°





Intensité
(A)




Fonctions




F1



-

Non utilisé.


F2



5

Contacteur bi-fonction frein.


F3



5

Boîtier charge batterie.


F4



25

Electrovannes ABS/ESP.


F5



5

Calculateur ABS/ESP.


F6



15

Boîte de vitesses automatique, boîte de vitesses
manuelle pilotée.


F7 *



80

Groupe électropompe direction assistée.


F8 *



60

Groupe moto-ventilateur.


F9 *



80 / 30

Boîtier de préchauffage (Diesel), moteur électrique
Valvetronic (1,6 l THP).


F10 *



40

Groupe électropompe ABS/ESP.


F11 *



100

Boîtier de commutation et de protection.


F12 *



30

Groupe électropompe boîte de vitesses manuelle
pilotée.


Fusible
N°





Intensité
(A)




Fonctions




MF1 *



-

Non utilisé.


MF2 *



30

Boîtier servitude remorque.


MF3 *



50

Boîtier fusibles habitacle.


MF4 *



80

Boîtier servitude intelligent.


MF5 *



80

Boîtier servitude intelligent.


MF6 *



30

Frein de stationnement électrique.


MF7 *



30

Sièges chauffants avant.


MF8 *



20

Lave-projecteurs.
*
Les maxi-fusibles et certains fusibles
sont une protection supplémentaire
des systèmes électriques. Toute inter-
vention sur ces fusibles doit être effec-
tuée par le réseau PEUGEOT ou par
un atelier qualifi é.

INFORMATIONS PRATIQUES

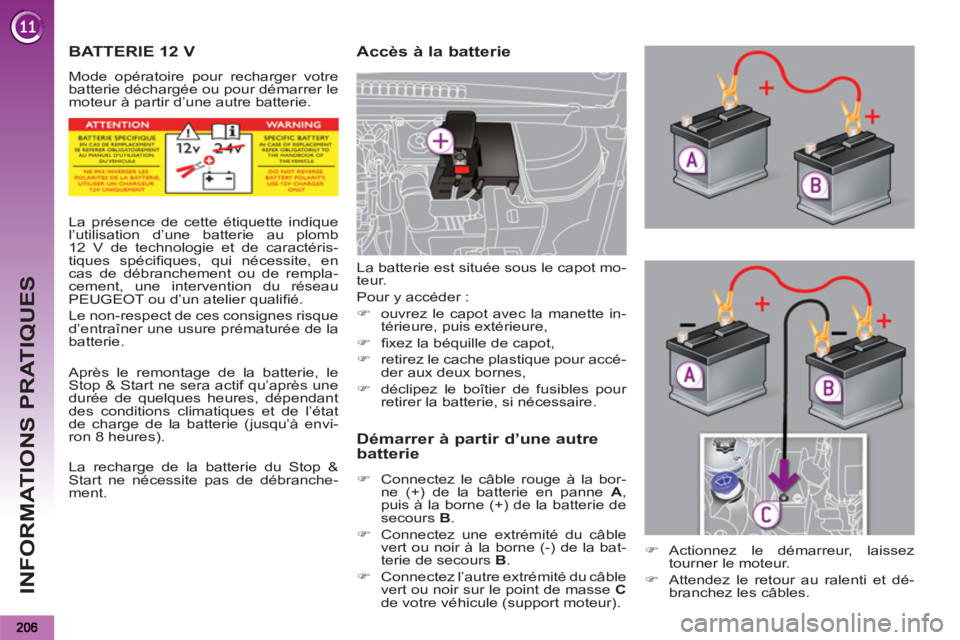

BATTERIE 12 V
Mode opératoire pour recharger votre
batterie déchargée ou pour démarrer le
moteur à partir d’une autre batterie.

Accès à la batterie

Démarrer à partir d’une autre
batterie


)
Connectez le câble rouge à la bor-
ne (+) de la batterie en panne A
,
puis à la borne (+) de la batterie de
secours B
.

)
Connectez une extrémité du câble
vert ou noir à la borne (-) de la bat-
terie de secours B
.

)
Connectez l’autre extrémité du câble
vert ou noir sur le point de masse C

de votre véhicule (support moteur). La batterie est située sous le capot mo-
teur.
Pour y accéder :


)
ouvrez le capot avec la manette in-
térieure, puis extérieure,

)
fi xez la béquille de capot,

)
retirez le cache plastique pour accé-
der aux deux bornes,

)
déclipez le boîtier de fusibles pour
retirer la batterie, si nécessaire.






La présence de cette étiquette indique
l’utilisation d’une batterie au plomb
12 V de technologie et de caractéris-
tiques spécifi ques, qui nécessite, en
cas de débranchement ou de rempla-
cement, une intervention du réseau
PEUGEOT ou d’un atelier qualifi é.
Le non-respect de ces consignes risque
d’entraîner une usure prématurée de la
batterie.

Après le remontage de la batterie, le
Stop & Start ne sera actif qu’après une
durée de quelques heures, dépendant
des conditions climatiques et de l’état
de charge de la batterie (jusqu’à envi-
ron 8 heures).

La recharge de la batterie du Stop &
Start ne nécessite pas de débranche-
ment.

)
Actionnez le démarreur, laissez
tourner le moteur.

)
Attendez le retour au ralenti et dé-
branchez les câbles.
