2012 PEUGEOT 5008 Manuel du propriétaire (in French)

VÉRIFICATIONS
175

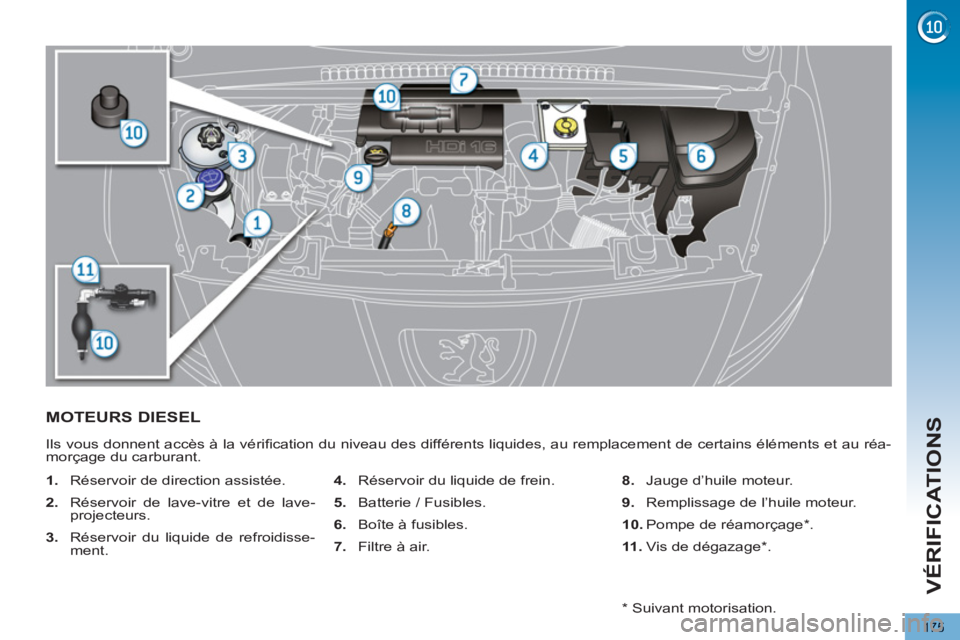

MOTEURS DIESEL
Ils vous donnent accès à la vérifi cation du niveau des différents liquides, au remplacement de certains éléments et au réa-
morçage du carburant.


1.
Réservoir de direction assistée.

2.
Réservoir de lave-vitre et de lave-
projecteurs.

3.
Réservoir du liquide de refroidisse-
ment.
4.
Réservoir du liquide de frein.

5.
Batterie / Fusibles.

6.
Boîte à fusibles.

7.
Filtre à air.
8.
Jauge d’huile moteur.

9.
Remplissage de l’huile moteur.

10.
Pompe de réamorçage * .

11 .
Vis de dégazage * .

*
Suivant motorisation.

VÉRIFICATIONS
176
VÉRIFICATION DES NIVEAUX
Vérifi ez régulièrement tous ces niveaux
et faites l’appoint si nécessaire, sauf in-
dication contraire.
En cas de baisse importante d’un ni-
veau, faites vérifi er le circuit correspon-
dant par le réseau PEUGEOT ou par un
atelier qualifi é.


Niveau du liquide de frein

Niveau d’huile

Elle s’effectue soit à la mise du
contact avec l’indicateur de ni-
veau d’huile au combiné, soit
avec la jauge manuelle.
Cette vérifi cation manuelle est valable
uniquement si le véhicule est sur un sol
horizontal, moteur à l’arrêt depuis plus
de 30 minutes.
Après un appoint d’huile, la vérifi cation
faite à la mise du contact avec l’indica-
teur de niveau d’huile au combiné sera
valable dans les 30 minutes qui suivent
l’appoint. Le niveau de ce liquide doit
se situer proche du repère
«MAXI». Sinon, vérifi ez l’usure
des plaquettes de frein.

Vidange du circuit
Reportez-vous au carnet d’entretien
pour connaître la périodicité de cette
opération.


Niveau du liquide de direction
assistée
Le niveau de ce liquide doit
se situer proche du repère
«MAXI». Dévissez le bouchon,
moteur froid, pour le vérifi er.


Niveau du liquide lave-vitre et
lave-projecteurs
Pour les véhicules équipés de
lave-projecteurs, le niveau mini
de ce liquide vous est indiqué
par un signal sonore et un mes-
sage sur l’affi cheur du combiné.
Complétez le niveau au prochain arrêt
du véhicule.
Vidange du moteur
Reportez-vous au carnet d’entretien
pour connaître la périodicité de cette
opération.
Pour préserver la fi abilité des moteurs
et les dispositifs d’antipollution, l’utilisa-
tion d’additif dans l’huile moteur est à
proscrire.

Caractéristiques du liquide
Ce liquide doit être conforme aux re-
commandations du constructeur et ré-
pondre aux normes DOT4.
Lorsque le moteur est chaud, la tempé-
rature de ce liquide est régulée par le
moto-ventilateur. Celui-ci peut fonction-
ner contact coupé.

Pour les véhicules équipés de fi ltre
à particules, le moto-ventilateur peut
fonctionner après l’arrêt du véhicule,
même moteur froid.

De plus, le circuit de refroidissement
étant sous pression, attendez au moins
une heure après l’arrêt du moteur pour
intervenir.
Afi n d’éviter tout risque de brûlure, dé-
vissez le bouchon de deux tours pour
laisser retomber la pression. Lorsque
celle-ci est retombée, retirez le bouchon
et complétez le niveau.

Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se
situer proche du repère «MAXI»
sans jamais le dépasser.

Lors d’interventions sous le
capot, faites attention, car cer-
taines zones du moteur peu-
vent être extrêmement chaudes (ris-
que de brûlure).

Il est normal d’effectuer des
appoints d’huile entre deux ré-
visions. PEUGEOT vous pré-
conise de contrôler le niveau d’huile,
avec appoint si nécessaire, tous les
5 000 kilomètres.
Caractéristiques de l’huile
L’huile doit correspondre à votre motori-
sation et être conforme aux recomman-
dations du constructeur.


Vidange du circuit
Ce liquide ne nécessite aucun renou-
vellement.

Caractéristiques du liquide
Ce liquide doit être conforme aux re-
commandations du constructeur.

VÉRIFICATIONS
177
Évitez tout contact prolongé
de l’huile et des liquides usa-
gés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l’huile et les liqui-
des usagés dans les canali-
sations d’évacuation ou sur le
sol.
Videz l’huile usagée dans les contai-
ners dédiés à cet usage dans le ré-
seau PEUGEOT ou dans un atelier
qualifi é.










Niveau d’additif gasoil (Diesel
avec filtre à particules)
Le niveau minimum du réservoir d’ad-
ditif vous est indiqué par l’allumage fi xe
de ce témoin, accompagné d’un signal
sonore et d’un message sur l’écran
multifonction.








Produits usagés
CONTRÔLES

Batterie

La batterie est sans entretien.
Néanmoins, vérifi ez la propre-
té et le serrage des cosses,
surtout en périodes estivale et
hivernale.
En cas d’opération sur la batterie, repor-
tez-vous au chapitre «Informations pra-
tiques» pour connaître les précautions
à prendre avant son débranchement et
après son rebranchement.


Filtre à air

Reportez-vous au carnet d’en-
tretien pour connaître la pé-
riodicité de remplacement de
ces éléments.
En fonction de l’environne-
ment (atmosphère poussiéreuse...) et
de l’utilisation du véhicule (conduite ur-
baine...), changez-les si nécessaire
deux fois plus souvent
(voir paragra-
phe «Les moteurs»).


Filtre à huile

Changez le fi ltre à huile à cha-
que vidange d’huile moteur.
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de remplacement de cet
élément.
Appoint
La mise à niveau de cet additif doit im-
pérativement et rapidement être effec-
tuée par le réseau PEUGEOT ou par un
atelier qualifi é.

Sauf indication contraire, contrôlez ces
éléments, conformément au carnet
d’entretien et en fonction de votre mo-
torisation.
Sinon, faites-les contrôler par le réseau
PEUGEOT ou par un atelier qualifi é.
Caractéristiques du liquide
Pour assurer un nettoyage optimal et
éviter le gel, la mise à niveau ou le rem-
placement de ce liquide ne doit pas être
effectué avec de l’eau.







La présence de cette étiquet-
te, notamment avec le Stop &
Start, indique l’utilisation d’une
batterie au plomb 12 V de
technologie et de caractéris-
tiques spécifi ques, qui nécessite, en
cas de remplacement ou de débran-
chement, une intervention du réseau
PEUGEOT ou d’un atelier qualifi é.
Le non-respect de ces consignes ris-
que d’entraîner une usure prématu-
rée de la batterie.

VÉRIFICATIONS
178

État d’usure des disques de
freins














Plaquettes de freins

L’usure des freins dépend du
style de conduite, en particu-
lier pour les véhicules utilisés
en ville, sur courtes distances.
Il peut être nécessaire de faire
contrôler l’état des freins, même entre
les révisions du véhicule.
Hors fuite dans le circuit, une baisse du
niveau du liquide de frein indique une
usure des plaquettes de freins.
Pour toute information rela-
tive à la vérifi cation de l’état
d’usure des disques de freins,
consultez le réseau PEUGEOT
ou un atelier qualifi é.







Boîte de vitesses manuelle

La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de contrôle du niveau de
cet élément.







Boîte manuelle pilotée
6 vitesses
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de contrôle de cet élé-
ment.







Boîte de vitesses automatique

La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de contrôle de cet élé-
ment. Ce système ne nécessite aucun
contrôle particulier. Néanmoins,
en cas de problème, n’hésitez
pas à faire vérifi er le système
par le réseau PEUGEOT ou par un ate-
lier qualifi é.
Pour plus d’informations, voir chapitre
«Conduite - Frein de stationnement
électrique - § Anomalies de fonctionne-
ment».





















Frein de stationnement
électrique








Filtre à particules (Diesel)

L’entretien du fi ltre à particules doit im-
pérativement être effectué par le réseau
PEUGEOT ou par un atelier qualifi é.
Sur un véhicule neuf, les pre-
mières opérations de régé-
nération du fi ltre à particules,
peuvent s’accompagner d’odeurs de
«brûlé» qui sont parfaitement norma-
les. Après un fonctionnement prolon-
gé du véhicule à très basse vitesse
ou au ralenti, vous pouvez excep-
tionnellement constater des émis-
sions de vapeur d’eau à l’échappe-
ment, lors d’accélérations. Celles-ci
sont sans conséquence sur le com-
portement du véhicule et sur l’envi-
ronnement.


Filtre à poussières / Filtre anti-
odeurs (charbon actif)
Votre véhicule est équipé d’un fi ltre qui
permet d’arrêter certaines poussières
et de limiter les odeurs dans la ventila-
tion et l’air conditionné.
Reportez-vous au carnet d’entretien
pour connaître sa périodicité de rem-
placement.
N’hésitez pas à le changer si vous
constatez des mauvaises odeurs,
consultez le réseau PEUGEOT.
Un fi ltre habitacle encrassé peut dé-
tériorer les performances du système
d’air conditionné et générer des odeurs
indésirables.

INFORMATIONS PRATIQUES
179
KIT DE DÉPANNAGE PROVISOIRE DE PNEUMATIQUE
Système complet, composé d’un com-
presseur et d’une cartouche de produit
de colmatage, qui vous permet une ré-
paration temporaire
du pneumatique,
afi n de vous rendre dans le garage le
plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d’affecter le
pneumatique, se situant sur la bande
de roulement ou sur l’épaule du pneu-
matique.

Tous ces outillages sont spécifi ques
à votre véhicule. Ne les utilisez pas
pour d’autres usages.


1.
Compresseur 12 V.
Contient un produit de colmatage
pour réparer temporairement la
roue et permet le réglage de la
pression du pneu.

2.
Deux cales pour caler le véhicu-
le.

3.
Douille pour vis antivol (située
dans la boîte à gants * ).
Permet l’adaptation aux vis spé-
ciales «antivol».


Liste des outillages
Autres accessoires

4.
Anneau amovible de remorquage.
Voir «Frein de stationnement
électrique» dans le chapitre
«Conduite».
Voir paragraphe «Remor-
quage du véhicule».

5.
Commande de déverrouillage de
secours du frein électrique.

Accès au kit
(5 PLACES)
*

Le kit se situe dans le coffre sous le
plancher accordéon.
Les outils 4
et 5
sont situés sur la garni-
ture intérieur de coffre, côté gauche.

*
Suivant destination.

INFORMATIONS PRATIQUES
180

Description du kit



A.
Sélecteur de position «Réparation»
ou «Gonfl age».

B.
Interrupteur marche «I»
/ arrêt «O»
.

C.
Bouton de dégonfl age.

D.
Manomètre (en bar ou p.s.i.).

E.
Compartiment comprenant :


- un câble avec adaptateur pour
prise 12V,

- divers embouts de gonfl age pour
accessoires, tels que ballons,
pneumatiques de cycle...
F.
Cartouche de produit de colmata-
ge.

G.
Tuyau blanc avec bouchon pour la
réparation.

H.
Tuyau noir pour le gonfl age.

I.
Autocollant de limitation de vitesse.

L’autocollant de limitation de
vitesse I
doit être collé sur le
volant du véhicule pour vous
rappeler qu’une roue est en usage
temporaire.
Ne dépassez pas la vitesse de
80 km/h en roulant avec un pneuma-
tique réparé à l’aide de ce type de
kit.

INFORMATIONS PRATIQUES
181

Procédure de réparation



)
Coupez le contact.

)
Tournez le sélecteur A
sur
la position «Réparation».

)
Vérifi ez que l’interrup-
teur B
est basculé en posi-
tion «O»
.
)
Déroulez complètement le tuyau
blanc G
.

)
Dévissez le bouchon du tuyau
blanc.

)
Raccordez le tuyau blanc à la valve
du pneumatique à réparer.
)
Connectez la prise électrique du
compresseur à la prise 12V du véhi-
cule.

)
Démarrez le véhicule et laissez le
moteur tourner.

Evitez d’enlever tout corps
étranger ayant pénétré dans
le pneumatique.
1. Colmatage

Faites attention, ce produit est
nocif (ex : éthylène-glycol, co-
lophane...) en cas d’ingestion
et irritant pour les yeux.
Tenez ce produit hors de portée des
enfants.

INFORMATIONS PRATIQUES
182

)
Mettez en marche le compresseur
en basculant l’interrupteur B
en po-
sition «I»
jusqu’à ce que la pression
du pneumatique atteigne 2,0 bars.
Le produit de colmatage est injecté
sous pression dans le pneumatique ;
ne débranchez pas le tuyau de la
valve pendant cette opération (ris-
que d’éclaboussures).
)
Retirez le kit et revissez le bouchon
du tuyau blanc.
Faites attention de ne pas salir votre
véhicule avec des traces de liquide.
Gardez le kit à portée de mains.

)
Roulez immédiatement pendant en-
viron cinq kilomètres, à vitesse ré-
duite (entre 20 et 60 km/h), afi n de
colmater la crevaison.

)
Arrêtez-vous pour vérifi er la répara-
tion et la pression à l’aide du kit.


Ne mettez pas en marche le
compresseur avant d’avoir
raccordé le tuyau blanc à la
valve du pneumatique : le produit
de colmatage se répandrait à l’exté-
rieur.


Détection de sous-gonfl age
Si le véhicule est équipé de la
détection de sous-gonfl age, le
témoin de sous-gonfl age sera tou-
jours allumé après la réparation de la
roue jusqu’à la réinitialisation du sys-
tème par le réseau PEUGEOT ou un
atelier qualifi é.

Si au bout de cinq à sept mi-
nutes environ, vous ne parve-
nez pas à atteindre cette pres-
sion, c’est que le pneumatique n’est
pas réparable ; consultez le réseau
PEUGEOT ou un atelier qualifi é pour
le dépannage de votre véhicule.
