2012 PEUGEOT 5008 Manual de utilização (in Portuguese)

OS ARRUMOS
103
ARRUMAÇÕES DO CONDUTOR

Caixa de arrumação

Dispõe de locais de arrumação para a
documentação de bordo, ...


)
Para esvaziar a caixa, após a aber-
tura, premir a lingueta e puxá-la.

PORTA-LUVAS ILUMINADO

Comporta acessórios, tomadas áudio
para um leitor portátil e um alojamen-
to para o cartão SIM (apenas com o
WIP Com 3D), ...


)
Para abrir o porta-luvas, levantar a
pega.
O porta-luvas ilumina-se quando se
abre a tampa.
PALA DE SOL
Dispositivo de protecção contra o sol
vindo da dianteira ou do lado e dispo-
sitivo de cortesia com um espelho ilu-
minado.


)
Com a ignição ligada, levantar a
tampa de ocultação; o espelho ilu-
mina-se automaticamente.
Esta pala de sol possui também um
arruma-cartões.

Porta-cartões

Permite a arrumação de um ticket de
portagem ou de um cartão de estacio-
namento, por exemplo.


Porta-moedas

Espaços de arrumação

Para ligar um leitor portátil ou
um cartão SIM, consulte o ca-
pítulo "O Áudio e a Telemática".

OS ARRUMOS
104
TOMADAS DE ACESSÓRIOS 12 V


)
Para ligar um acessório de 12 V
(potência máxima: 120 Watts), reti-
rar o obturador e ligar o adaptador
adequado.
Respeitar a potência sob pena de dani-
fi car o seu acessório.
CONSOLA CENTRAL

Dispositivo de arrumação para o condutor
e o passageiro do banco dianteiro.

Arrumação



)
Deslizar a tampa para aceder aos
10,5 litros de arrumação.
Pode arrumar 2 garrafas de meio litro.
Um bocal de ventilação faz circular ar
fresco.
WIP PLUG


Esta caixa de ligação, composta por uma
tomada JACK e/ou uma porta USB.
Permite-lhe ligar um equipamento nó-
mada, como um portátil digitais de tipo
iPod
® ou uma pen USB.
Lê os formatos de fi cheiros de áudio
(mp3, ogg, wma, wav...) que são trans-
mitidos para o seu auto-rádio, para se-
rem ouvidos através dos altifalantes do
veículo.
Pode gerir estes fi cheiros através dos
comandos sob o volante ou da facha-
da do auto-rádio e visualizá-los no ecrã
multifunções.

Durante a sua utilização, o equipamento
nómada pode recarregar-se automatica-
mente.

Para mais informações sobre a
utilização deste equipamento,
consultar a secção Autoradio do capítulo "Áudio e Telemática".

OS ARRUMOS
105

Para evitar qualquer risco de
bloqueio dos pedais:
TAPETES
Dispositivo amovível de protecção da
alcatifa.

Montagem

Para o montar novamente do lado do
condutor:


)
posicione correctamente o tapete,

)
coloque novamente as fi xações
pressionando-as,

)
verifi que a fi xação correcta do tapete.


Montagem

Aquando da sua primeira montagem,
do lado do condutor, utilize exclusiva-
mente as fi xações fornecidas na emba-
lagem junta.
Os outros tapetes são simplesmente
colocados na alcatifa.


Desmontagem

Para desmontar do lado do condutor:


)
recue o banco ao máximo,

)
liberte as fi xações,

)
retire o tapete.


- utilize apenas tapetes adaptados
às fi xações já presentes no veícu-
lo; a sua utilização é imperativa,

- nunca sobreponha vários tapetes.
A utilização de tapetes não homolo-
gados pela PEUGEOT pode impedir
o acesso aos pedais e prejudicar o
funcionamento do regulador/limita-
dor de velocidade.

OS ARRUMOS
106
COMPARTIMENTOS DE ARRUMAÇÃOTRASEIROS SOB OS PÉS

Consoante as confi gurações, o veículo
encontra-se equipado com comparti-
mentos de arrumação sob os pés, si-
tuados à frente dos bancos traseiros
laterais. São acessíveis através das
tampas encaixadas, equipadas com
uma pega de preensão A
.
TABULEIROS DO TIPO "AVIAÇÃO"



)
Para utilizar o tabuleiro, baixe o ta-
buleiro ao máximo, até bloquear na
posição baixa.

)
Para o arrumar, levante o tabuleiro,
passando o ponto de resistência,
até à posição alta.

Do lado do passageiro, não
se esqueça de o rebater an-
tes da colocação em posição
de tabuleiro do banco.
Não coloque objectos duros ou pesa-
dos no tabuleiro. Estes podem trans-
formar-se em projécteis perigosos em
caso de travagem de emergência ou
de impacto. Instalados nas costas de cada banco
dianteiro, permitem colocar objectos.
GAVETA DE ARRUMAÇÃO
Encontra-se situada por baixo do banco
do condutor, de regulação manual.

Abrir



)
Eleve a parte da frente da gaveta e
puxe-a.
Não coloque objectos pesados nas ga-
vetas.

OS ARRUMOS
107
SISTEMA MULTIMÉDIA TRASEIRO

O sistema multimédia permite ligar o
sistema nómada externo: Ipod Video,
consolas de jogos, leitor DVD, … Podem ligar-se duas fontes
de áudio
diferentes através
dos conectores RCA (verme-
lhos e brancos).
A difusão áudio efectua-se
através de dois auscultado-
res sem fi os com tecnologia
Bluetooth que funcionam com
baterias recarregáveis.
O botão A/B
permite associar o aus-
cultador com o ecrã: A
lado esquerdo,
B
lado direito.
A difusão de vídeo efectua-se
através de dois ecrãs de 7'',
integrados nos encostos de
cabeça. Podem ligar-se duas fontes de
vídeo
diferentes através dos
conectores RCA (amarelos).
Existe um carregador de 12 V com duas
saídas, sendo possível recarregar os
dois auscultadores simultaneamente.
Do mesmo modo, é possível ligar um
3º auscultador em Bluetooth.

Inicialização


)
Motor em funcionamento, ligue o
seu sistema portátil aos conectores
RCA (ex. com AV1 à esquerda).

)
Premir ON/OFF do sistema, a luz
avisadora acende-se e as luzes avi-
sadoras AV1 acendem-se.

)
Faça uma pressão longa no botão
ON/OFF do auscultador, a luz avi-
sadora pisca a azul.

)
Faça uma pressão longa no botão
ON/OFF do sistema, a associa-
ção com o auscultador é terminada
quando as luzes avisadoras azuis do auscultador e do sistema (em forma
de auscultador) acendem-se fi xas.

)
Premir ON/OFF dos ecrãs se tiver
uma fonte de vídeo.

)
Lançar a leitura do seu sistema
portátil.

Se o seu banco estiver na posição de
tabuleiro, coloque uma cobertura para
não danifi car o ecrã.
Estas coberturas permitem
igualmente tapar e proteger
cada ecrã.

OS ARRUMOS
108
TECTO DE VIDRO PANORÂMICO
Dispositivo que inclui uma superfície
panorâmica em vidro de cor para au-
mentar a luminosidade e a visibilidade
no habitáculo.
Equipado com uma cortina de ocul-
tação eléctrica em vários pontos para
melhorar o conforto térmico e acústico.
Em caso de entalamento
aquando da manipulação da
cortina, deve inverter-se o mo-
vimento da cortina. Para isso, premir
o respectivo comando.
Quando o condutor acciona o co-
mando da cortina, o condutor deve
assegurar-se que ninguém impede o
fecho correcto.
O condutor deve certifi car-se de que
os passageiros utilizam correctamente
a cortina de ocultação.
Prestar atenção às crianças durante
a manobra da cortina.


- modo manual



)
Puxar ou premir o comando A

sem ultrapassar o ponto de resis-
tência.
A cortina pára quando se solta o
comando.
- modo automático



)
Puxar ou premir o comando A
ultra-
passando o ponto de resistência.
Uma impulsão abre ou fecha total-
mente a cortina.
Uma nova acção no comando pára
a cortina.


Antientalamento
Em modo automático e em fi m de cur-
so, quando a cortina de ocultação se
depara com um obstáculo ao fechar,
pára e recua ligeiramente.

Cortina de ocultação eléctrica
sequencial
Tanto para a abertura como para o fecho
dispõe de duas possibilidades:
Em caso de reabertura da cortina du-
rante uma manobra de fecho e logo
após a sua paragem:


)
puxar o comando até abrir com-
pletamente,

)
premir o comando até fechar
completamente.


Durante estas operações, a função an-
tientalamento permanece inoperativa.


Reinicialização
: em caso de
corte de alimentação da corti-
na durante o seu movimento,
deve reiniciar-se o sistema antienta-
lamento:


)
premir o comando até fechar
completamente,

)
manter a pressão durante, no
mínimo, 3 segundos. Um ligeiro
movimento da cortina será então
perceptível, confi rmando assim a
reinicialização.

OS ARRUMOS
109

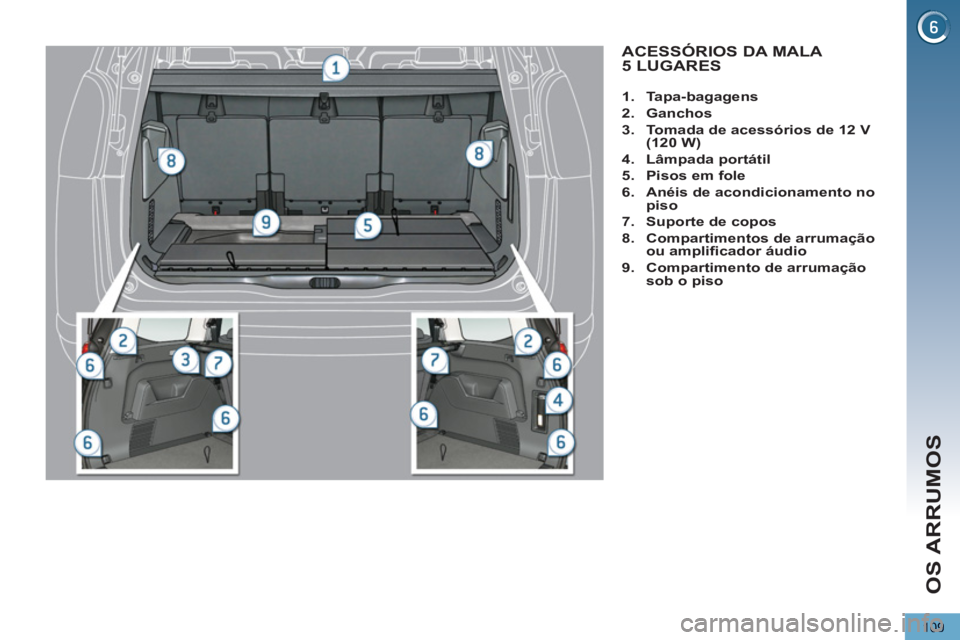

ACESSÓRIOS DA MALA
5 LUGARES



1.
Tapa-bagagens


2.
Ganchos


3.
Tomada de acessórios de 12 V

(120 W)


4.
Lâmpada portátil


5.
Pisos
em
fole


6.
Anéis de acondicionamento
no
piso


7.
Suporte de copos


8.
Compartimentos de arrumação
ou amplifi cador áudio


9.
Compartimento de arrumação
sob o piso

OS ARRUMOS
110



1.
Tapa-bagagens


2.
Ganchos


3.
Tomada de acessórios de 12 V

(120 W)


4.
Lâmpada portátil


5.
Pisos em fole


6.
Anéis de acondicionamento
no
piso


7.
Suporte de copos


8.
Apoios de braços


9.
Compartimentos de arrumação
ou amplifi cador de áudio


10.
Fivelas de cintos de 3
ª
fi la



7 LUGARES
