PRAKTISKE OPLYSNINGER
199
PEUGEOT fralægger sig et-
hvert ansvar for de udgifter,
der påløber til reparation af bi-
len, eller de fejl, som skyldes instal-
lation af tilbehør, som ikke er leveret
eller anbefalet af PEUGEOT, og som
ikke er installeret i henhold til deres
anvisninger, specielt vedrørende
ekstraudstyr, der samlet forbruger
mere end 10 milliampere.

Montering af elektrisk
tilbehør
Bilens elektriske system er
beregnet til at fungere med standard-
eller ekstraudstyr.
Kontakt et PEUGEOT værksted eller
et kvalifi ceret værksted, før du instal-
lerer andet udstyr eller elektrisk tilbe-
hør i bilen.

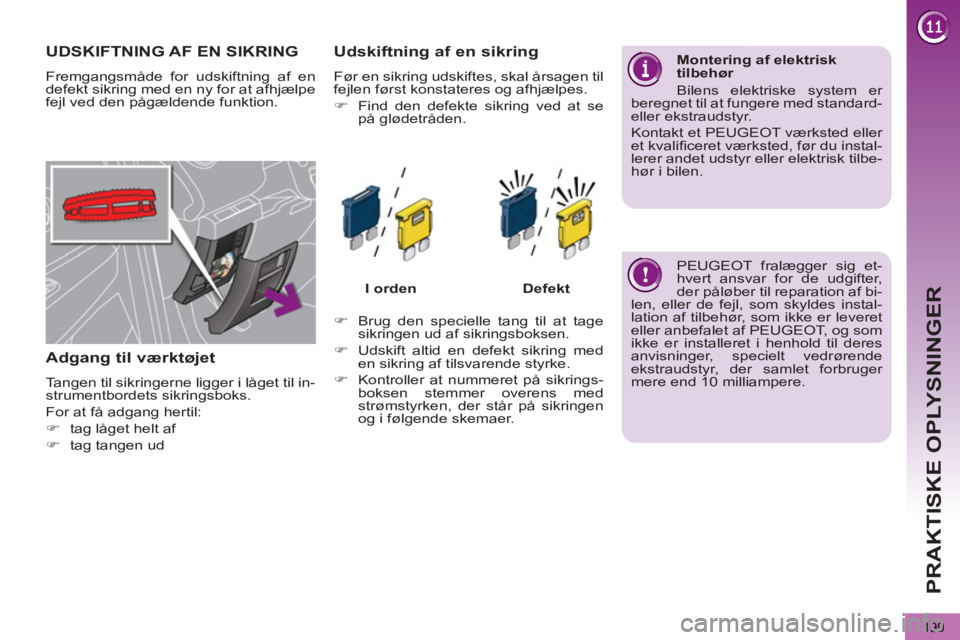

UDSKIFTNING AF EN SIKRING
Fremgangsmåde for udskiftning af en
defekt sikring med en ny for at afhjælpe
fejl ved den pågældende funktion.

Adgang til værktøjet

Tangen til sikringerne ligger i låget til in-
strumentbordets sikringsboks.
For at få adgang hertil:


)
tag låget helt af

)
tag tangen ud



Udskiftning af en sikring

Før en sikring udskiftes, skal årsagen til
fejlen først konstateres og afhjælpes.


)
Find den defekte sikring ved at se
på glødetråden.


)
Brug den specielle tang til at tage
sikringen ud af sikringsboksen.

)
Udskift altid en defekt sikring med
en sikring af tilsvarende styrke.

)
Kontroller at nummeret på sikrings-
boksen stemmer overens med
strømstyrken, der står på sikringen
og i følgende skemaer.
I orden

Defekt

PRAKTISKE OPLYSNINGER
200

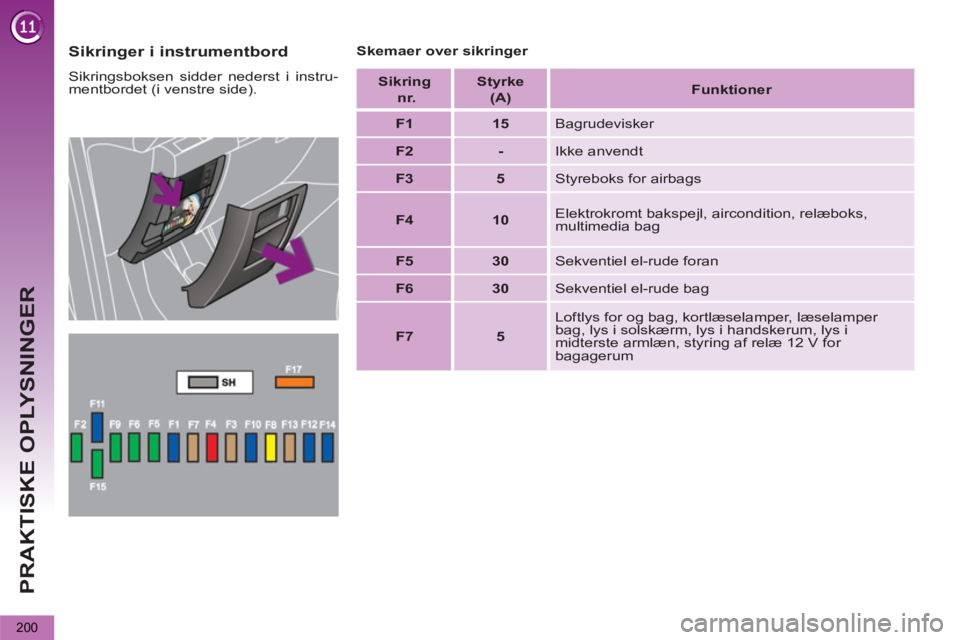

Sikringer i instrumentbord

Sikringsboksen sidder nederst i instru-
mentbordet (i venstre side).
Skemaer over sikringer

Sikring
nr.

Styrke
(A)

Funktioner



F1



15

Bagrudevisker


F2



-

Ikke anvendt


F3



5

Styreboks for airbags


F4



10

Elektrokromt bakspejl, aircondition, relæboks,
multimedia bag


F5



30

Sekventiel el-rude foran


F6



30

Sekventiel el-rude bag


F7



5

Loftlys for og bag, kortlæselamper, læselamper
bag, lys i solskærm, lys i handskerum, lys i
midterste armlæn, styring af relæ 12 V for
bagagerum

PRAKTISKE OPLYSNINGER
201

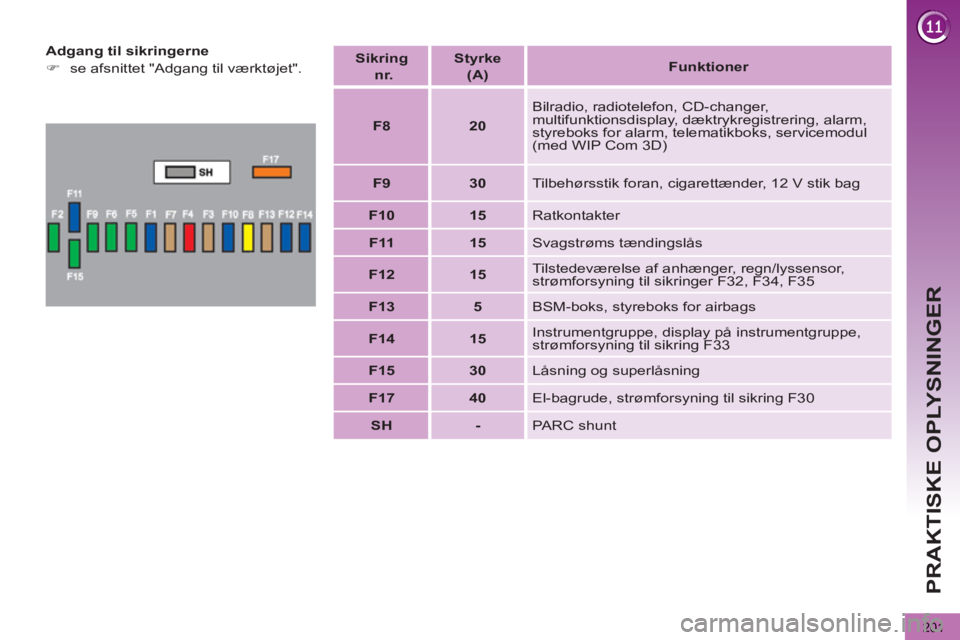

Adgang til sikringerne


)
se afsnittet "Adgang til værktøjet".

Sikring
nr.

Styrke
(A)

Funktioner



F8



20

Bilradio, radiotelefon, CD-changer,
multifunktionsdisplay, dæktrykregistrering, alarm,
styreboks for alarm, telematikboks, servicemodul
(med WIP Com 3D)


F9



30

Tilbehørsstik foran, cigarettænder, 12 V stik bag


F10



15

Ratkontakter


F11



15

Svagstrøms tændingslås


F12



15

Tilstedeværelse af anhænger, regn/lyssensor,
strømforsyning til sikringer F32, F34, F35


F13



5

BSM-boks, styreboks for airbags


F14



15

Instrumentgruppe, display på instrumentgruppe,
strømforsyning til sikring F33


F15



30

Låsning og superlåsning


F17



40

El-bagrude, strømforsyning til sikring F30


SH



-

PARC shunt

PRAKTISKE OPLYSNINGER
202


Sikring
nr.

Styrke

(A)


Funktioner



F29



-

Ikke anvendt


F30



5

El-sidespejle


F31



30

12 V stik til bagagerum


F32



5

Gearvælger til manuel gearkasse med elektronisk styring


F33



10

Head-up display, håndfrit sæt, aircondition


F34



5

Display til kontrollamper for sikkerhedsseler


F35



10

Parkeringsradar, tilladelse til HiFi-forstærker


F36



10

BSR-boks, betjeningspanel i førerdør


F37



20

HiFi-forstærker


F38



30

El-betjent førersæde


F39



20

Skydehimmel for panoramaglastaget


F40



-

Ikke anvendt

PRAKTISKE OPLYSNINGER
203

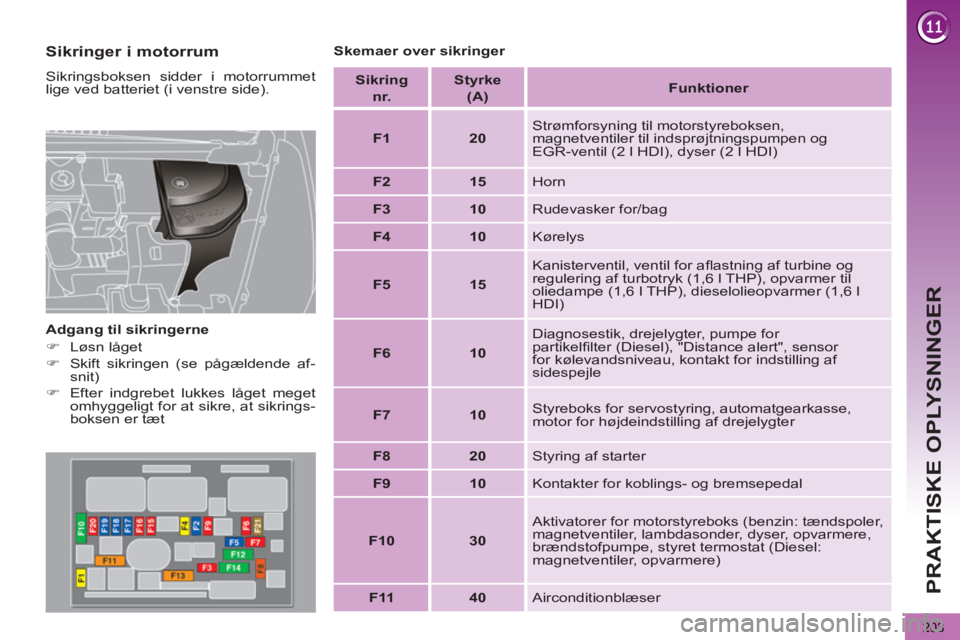

Sikringer i motorrum

Sikringsboksen sidder i motorrummet
lige ved batteriet (i venstre side).

Adgang til sikringerne


)
Løsn låget

)
Skift sikringen (se pågældende af-
snit)

)
Efter indgrebet lukkes låget meget
omhyggeligt for at sikre, at sikrings-
boksen er tæt

Skemaer over sikringer

Sikring
n r.

Styrke
(A)

Funktioner



F1



20

Strømforsyning til motorstyreboksen,
magnetventiler til indsprøjtningspumpen og
EGR-ventil (2 l HDI), dyser (2 l HDI)


F2



15

Horn


F3



10

Rudevasker for/bag


F4



10

Kørelys


F5



15

Kanisterventil, ventil for afl astning af turbine og
regulering af turbotryk (1,6 l THP), opvarmer til
oliedampe (1,6 l THP), dieselolieopvarmer (1,6 l
HDI)


F6



10

Diagnosestik, drejelygter, pumpe for
partikelfi lter (Diesel), "Distance alert", sensor
for kølevandsniveau, kontakt for indstilling af
sidespejle


F7



10

Styreboks for servostyring, automatgearkasse,
motor for højdeindstilling af drejelygter


F8



20

Styring af starter


F9



10

Kontakter for koblings- og bremsepedal


F10



30

Aktivatorer for motorstyreboks (benzin: tændspoler,
magnetventiler, lambdasonder, dyser, opvarmere,
brændstofpumpe, styret termostat (Diesel:
magnetventiler, opvarmere)


F11



40

Airconditionblæser

PRAKTISKE OPLYSNINGER
204

Sikring
nr.

Styrke
(A)

Funktioner



F12



30

Forrudevisker lav/høj hastighed


F13



40

Strømforsyning til BSI-boks (tændingsplus)


F14



30

Luftpumpe


F15



10

Højre fjernlys


F16



10

Venstre fjernlys


F17



15

Venstre nærlys


F18



15

Højre nærlys


F19



15

Opvarmer til oliedamp (1,6 l VTi), magnetventil
for regulering af turbotryk (Diesel), sensor for
kølevandsniveau (Diesel)


F20



10

Styret termostat, VTC-magnetventiler, magnetventil
for regulering af turbotryk (Diesel), sensor for
kølevandsniveau (Diesel)


F21



5

Strømforsyning til relæ for motorblæsergruppe,
styring af relæ for Valvetronic (1,6 l VTi),
turbokøling (1,6 l THP), luftmassemåler (1,6 l HDI)

PRAKTISKE OPLYSNINGER
205

Skema over mini- og midi-sikringer over batteriet

Skema over maxi-sikringer
Sikring
nr.

Styrke
(A)


Funktioner




F1



-

Ikke anvendt


F2



5

Dobbelt bremsekontakt


F3



5

Boks for batteriopladning


F4



25

Magnetventiler for ABS/ESP


F5



5

Styreboks for ABS/ESP


F6



15

Automatgearkasse, manuel gearkasse med
elektronisk styring


F7 *



80

GEP-enhed


F8

*


60

Motorblæsergruppe


F9 *



80/30

Forvarmerrelæ (Diesel), el-motor Valvetronic
(1,6 l THP)


F10 *



40

GEP-enhed for ABS/ESP


F11 *



100

Relæboks til beskyttelse af relæer


F12 *



30

GEP-enhed til manuel gearkasse med elektronisk
styring

Sikring
nr.

Styrke
(A)


Funktioner




MF1 *



-

Ikke anvendt


MF2 *



30

BSR-boks


MF3 *



50

Sikringsboks i kabinen


MF4 *



80

BSI-boks


MF5 *



80

BSI-boks


MF6 *



30

Elektrisk parkeringsbremse


MF7 *



30

Sædevarme foran


MF8 *



20

Forlygtevask
*
Maxi-sikringerne og visse andre sik-
ringer fungerer som en ekstra beskyt-
telse af det elektriske system. Alle ind-
greb på disse sikringer skal foretages
af et PEUGEOT værksted eller et kva-
lifi ceret værksted.

PRAKTISKE OPLYSNINGER

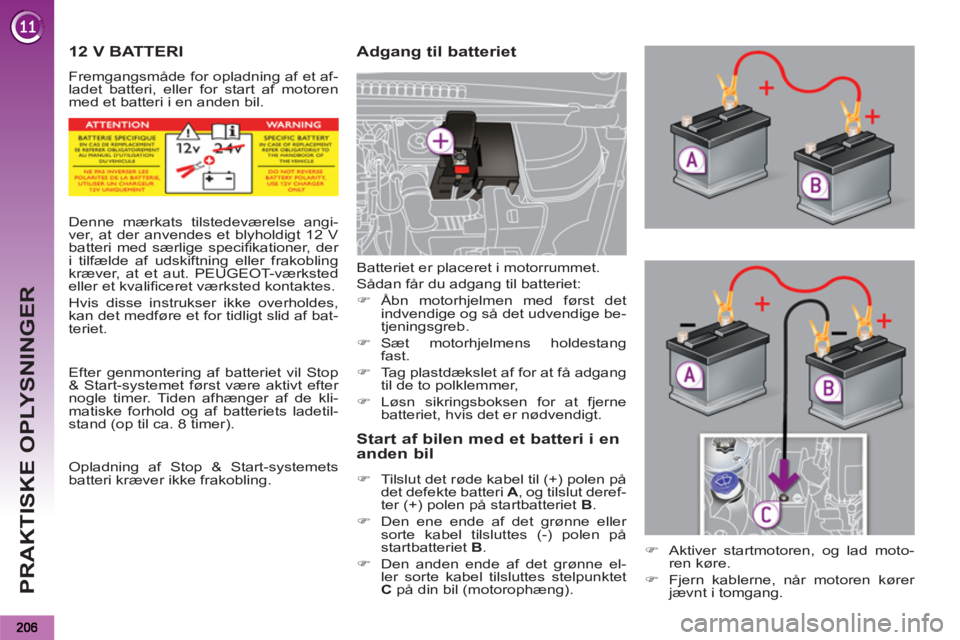

12 V BATTERI
Fremgangsmåde for opladning af et af-
ladet batteri, eller for start af motoren
med et batteri i en anden bil.

Adgang til batteriet

Start af bilen med et batteri i en
anden bil


)
Tilslut det røde kabel til (+) polen på
det defekte batteri A
, og tilslut deref-
ter (+) polen på startbatteriet B
.

)
Den ene ende af det grønne eller
sorte kabel tilsluttes (-) polen på
startbatteriet B
.

)
Den anden ende af det grønne el-
ler sorte kabel tilsluttes stelpunktet
C
på din bil (motorophæng). Batteriet er placeret i motorrummet.
Sådan får du adgang til batteriet:


)
Åbn motorhjelmen med først det
indvendige og så det udvendige be-
tjeningsgreb.

)
Sæt motorhjelmens holdestang
fast.

)
Tag plastdækslet af for at få adgang
til de to polklemmer,

)
Løsn sikringsboksen for at fjerne
batteriet, hvis det er nødvendigt.






Denne mærkats tilstedeværelse angi-
ver, at der anvendes et blyholdigt 12 V
batteri med særlige specifi kationer, der
i tilfælde af udskiftning eller frakobling
kræver, at et aut. PEUGEOT-værksted
eller et kvalifi ceret værksted kontaktes.
Hvis disse instrukser ikke overholdes,
kan det medføre et for tidligt slid af bat-
teriet.

Efter genmontering af batteriet vil Stop
& Start-systemet først være aktivt efter
nogle timer. Tiden afhænger af de kli-
matiske forhold og af batteriets ladetil-
stand (op til ca. 8 timer).

Opladning af Stop & Start-systemets
batteri kræver ikke frakobling.

)
Aktiver startmotoren, og lad moto-
ren køre.

)
Fjern kablerne, når motoren kører
jævnt i tomgang.
