2012 Peugeot 408 Инструкция по эксплуатации (in Russian)

7
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ



1.
Рукоятка механизма регулировки
рулевой колонки.

2.
Переключатели световых
приборов и указателей
поворотов.

3.
Панель приборов.

4.
Место расположения подушки
безопасности водителя.
Звуковой сигнал.

5.
Селектор коробки передач.

6.
Стояночный тормоз.

7.
Выключатель подогрева сиденья.

8.
Рукоятка для отпирания замка
капота.

9.
Панель управления настройками
наружных
зеркал.
Выключатели
стеклоподъемников.

10.
Блок предохранителей.

11 .
Ручной корректор фар.
Кнопка для отпирания багажника.

12.
Дефлектор для обдува стекла
передней двери.

13.
Громкоговоритель (твитер).

14.
Дефлектор для обдува ветрового
стекла.

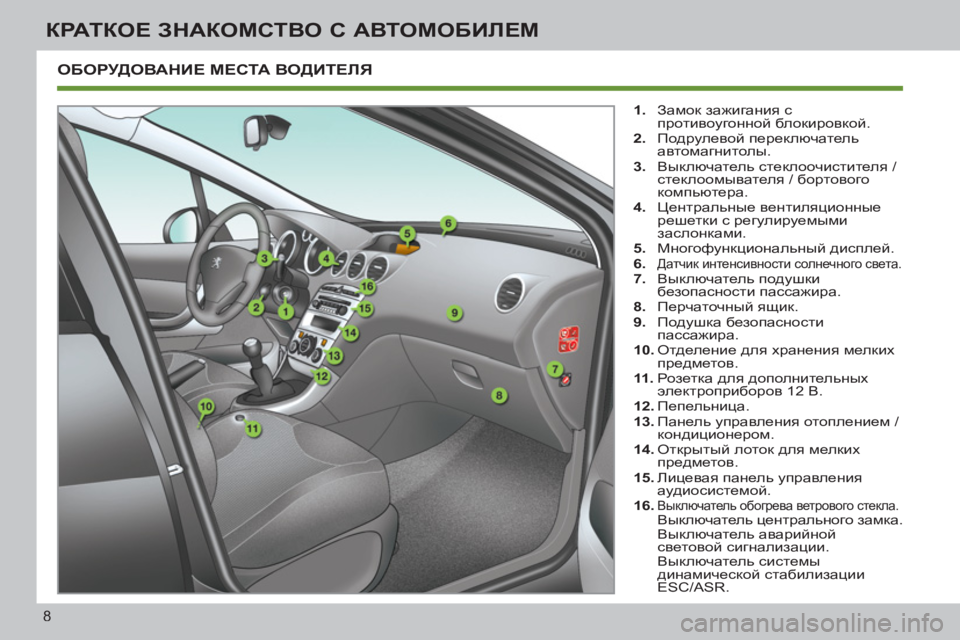

8
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ



1.
Замок зажигания с
противоугонной блокировкой.

2.
Подрулевой переключатель
автомагнитолы.

3.
Выключатель стеклоочистителя /
стеклоомывателя / бортового
компьютера.

4.
Центральные вентиляционные
решетки с регулируемыми
заслонками.

5.
Многофункциональный дисплей.

6.

Датчик интенсивности солнечного света.

7.
Выключатель подушки
безопасности пассажира.

8.
Перчаточный ящик.

9.
Подушка безопасности
пассажира.

10.
Отделение для хранения мелких
предметов.

11 .
Розетка для дополнительных
электроприборов 12 В.

12.
Пепельница.

13.
Панель управления отоплением /
кондиционером.

14.
Открытый лоток для мелких
предметов.

15.
Лицевая панель управления
аудиосистемой.

16.

Выключатель обогрева ветрового стекла.

Выключатель центрального замка.
Выключатель аварийной
световой сигнализации.
Выключатель системы
динамической стабилизации
ESC/ASR.

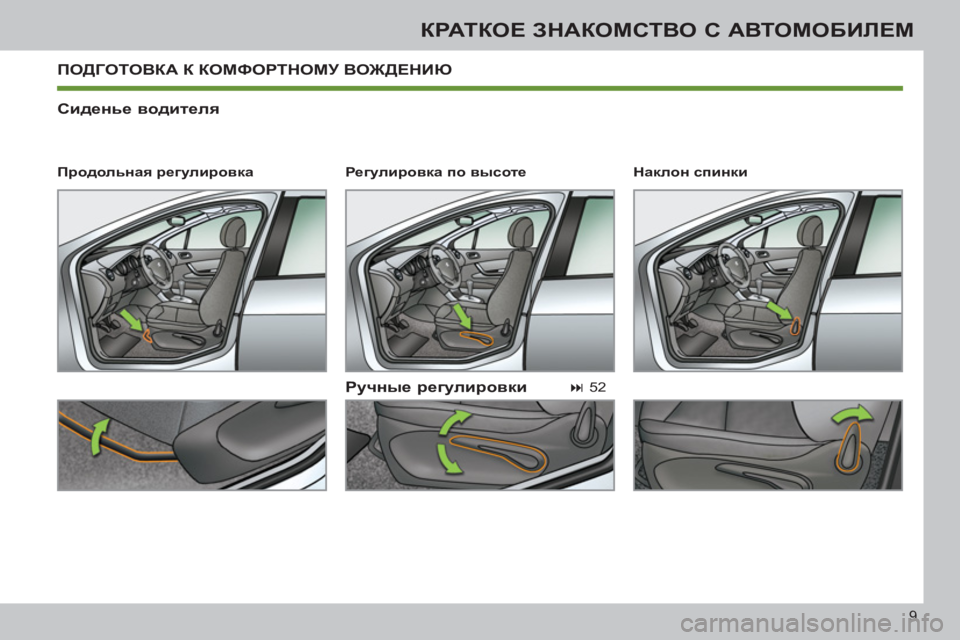

9
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ

Сиденье водителя

Ручные регулировки


Продольная регулировка




52

Наклон спинки



Регулировка по высоте

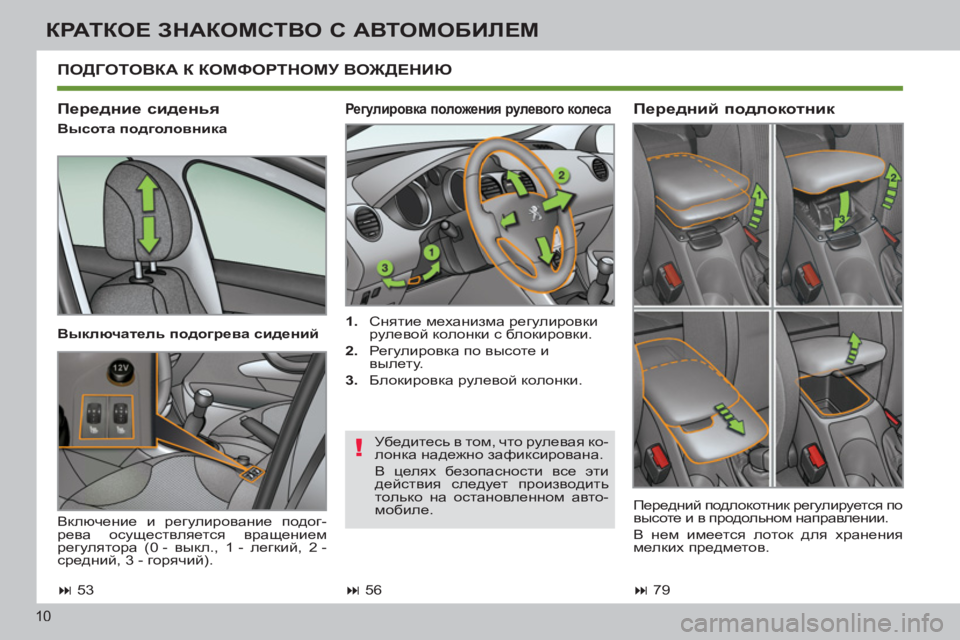

10
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ


Регулировка положения рулевого колеса



1.
Снятие механизма регулировки
рулевой колонки с блокировки.

2.
Регулировка по высоте и
вылету.

3.
Блокировка рулевой колонки.

ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ

Передние сиденья


Высота подголовника



Передний подлокотник




53





79




56
Передний подлокотник регулируется по
высоте и в продольном направлении.
В нем имеется лоток для хранения
мелких предметов.
Убедитесь в том, что рулевая ко-
лонка надежно зафиксирована.
В целях безопасности все эти
действия следует производить
только на остановленном авто-
мобиле.
Включение и регулирование подог-
рева осуществляется вращением
регулятора (0 - выкл., 1 - легкий, 2 -
средний, 3 - горячий).
Выключатель подогрева сидений

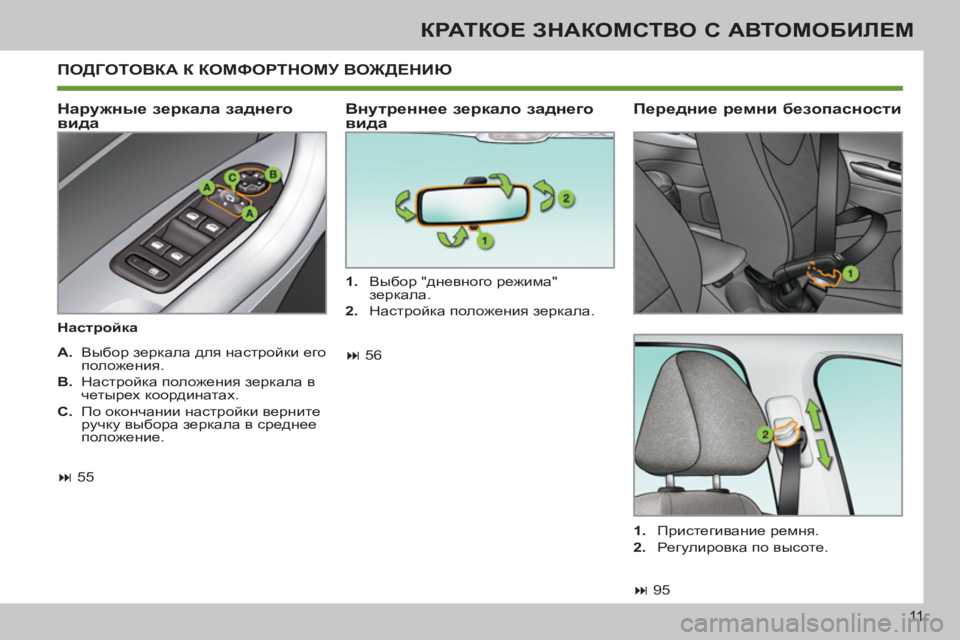

11
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ

Наружные зеркала заднего
вида


Настройка



Внутреннее зеркало заднего
вида



1.
Выбор "дневного режима"
зеркала.

2.
Настройка положения зеркала.


Передние ремни безопасности



1.
Пристегивание ремня.

2.
Регулировка по высоте.

A.
Выбор зеркала для настройки его
положения.

B.
Настройка положения зеркала в
четырех координатах.

C.
По окончании настройки верните
ручку выбора зеркала в среднее
положение.



95



55



56

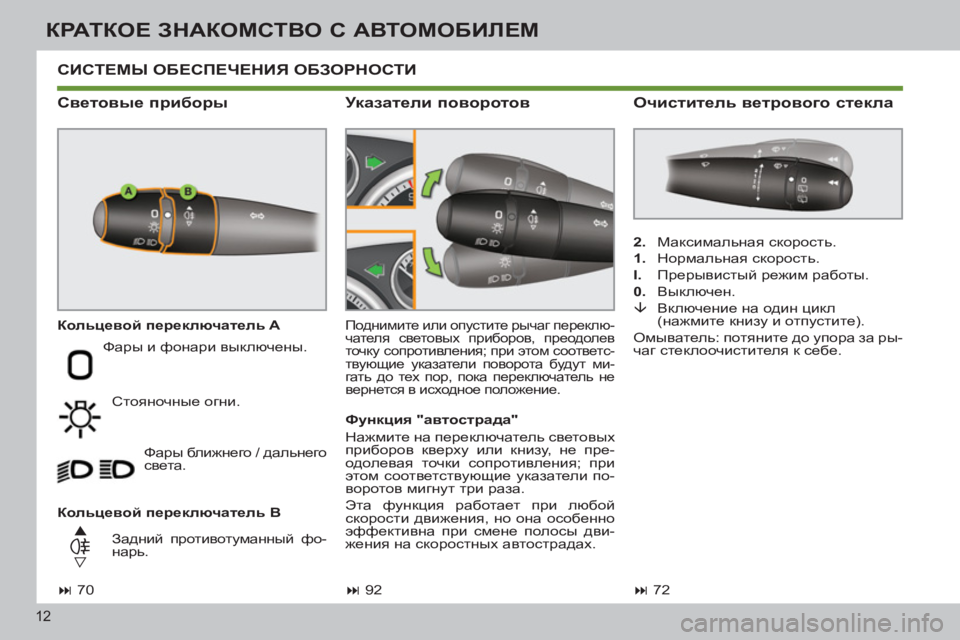

12
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

СИСТЕМЫ ОБЕСПЕЧЕНИЯ ОБЗОРНОСТИ

Световые приборы


Кольцевой переключатель A

Кольцевой переключатель B
Поднимите или опустите рычаг переклю-
чателя световых приборов, преодолев
точку сопротивления; при этом соответс-
твующие указатели поворота будут ми-
гать до тех пор, пока переключатель не
вернется в исходное положение.


Указатели поворотов




70

Фары и фонари выключены.
Стояночные огни.
Фары ближнего / дальнего
света.
Задний противотуманный фо-
нарь.


Очиститель ветрового стекла




92


Функция "автострада"
Нажмите на переключатель световых
приборов кверху или книзу, не пре-
одолевая точки сопротивления; при
этом соответствующие указатели по-
воротов мигнут три раза.
Эта функция работает при любой
скорости движения, но она особенно
эффективна при смене полосы дви-
жения на скоростных автострадах.

2.
Максимальная скорость.

1.
Нормальная скорость.

I.
Прерывистый режим работы.

0.
Выключен.


È

Включение на один цикл
(нажмите книзу и отпустите).
Омыватель: потяните до упора за ры-
чаг стеклоочистителя к себе.



72

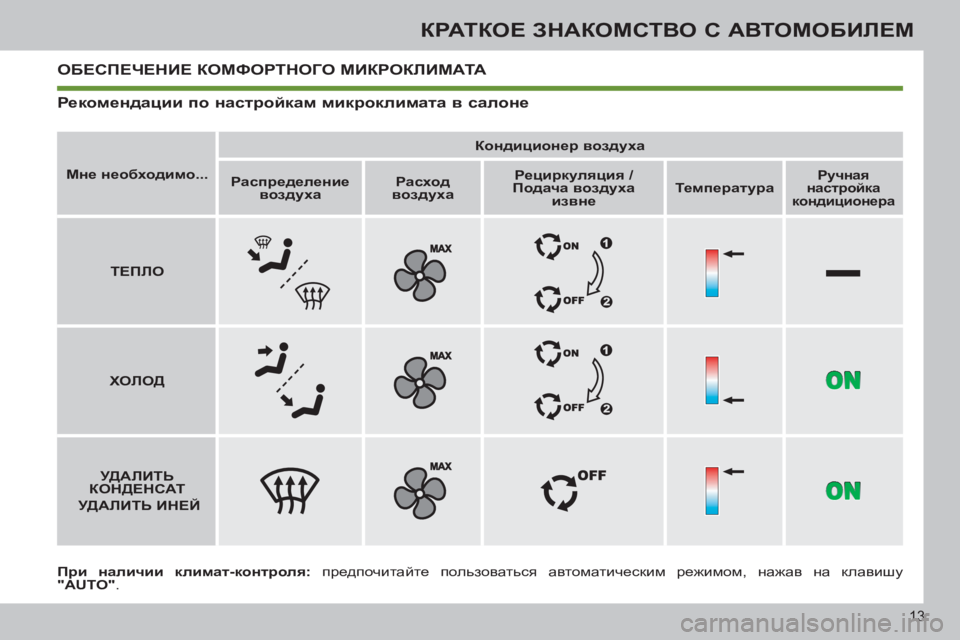

13
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

ОБЕСПЕЧЕНИЕ КОМФОРТНОГО МИКРОКЛИМАТА



Мне необходимо...



Кондиционер воздуха




Распределение
воздуха



Расход
воздуха



Рециркуляция /
Подача воздуха
извне



Температура




Ручная
настройка
кондиционера





ТЕПЛО




ХОЛОД




УДАЛИТЬ
КОНДЕНСАТ

УДАЛИТЬ ИНЕЙ














Рекомендации по настройкам микроклимата в салоне



При наличии климат-контроля:
предпочитайте пользоваться автоматическим режимом, нажав на клавишу
"AUTO"
.

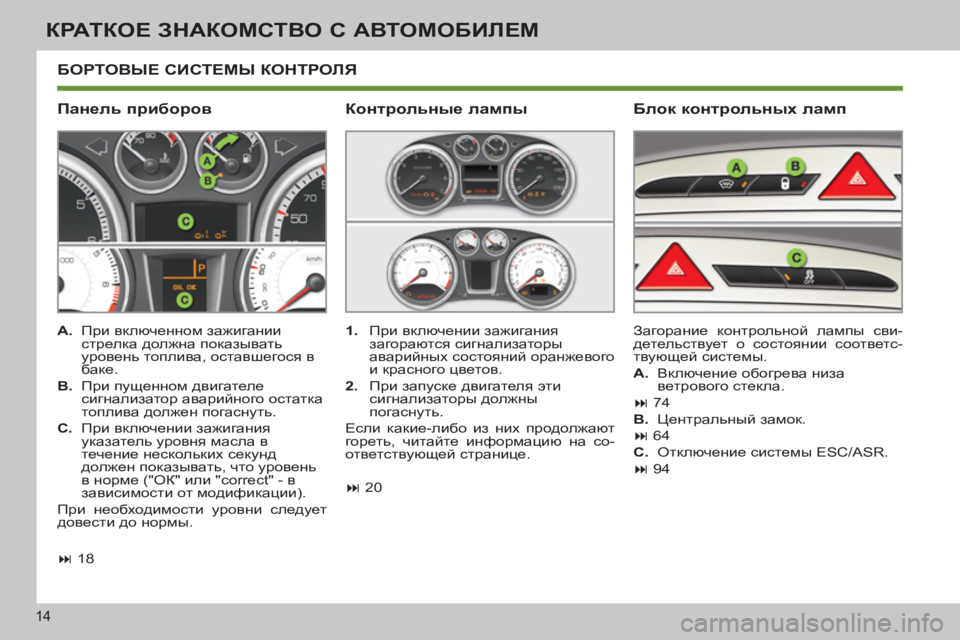

14
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

БОРТОВЫЕ СИСТЕМЫ КОНТРОЛЯ

Панель приборов
Блок контрольных ламп



A.
При включенном зажигании
стрелка должна показывать
уровень топлива, оставшегося в
баке.

B.
При пущенном двигателе
сигнализатор аварийного остатка
топлива должен погаснуть.

C.
При включении зажигания
указатель уровня масла в
течение нескольких секунд
должен показывать, что уровень
в норме ("ОК" или "correct" - в
зависимости от модификации).
При необходимости уровни следует

довести до нормы. Загорание контрольной лампы сви-
детельствует о состоянии соответс-
твующей системы.


A.
Включение обогрева низа
ветрового стекла.

74

B.
Центральный замок.

64

C.
Отключение системы ESC/ASR.

94



1.
При включении зажигания
загораются сигнализаторы
аварийных состояний оранжевого
и красного цветов.

2.
При запуске двигателя
эти
сигнализаторы должны
погаснуть.
Если какие-либо из них продолжают
гореть, читайте информацию на со-
ответствующей странице.


Контрольные лампы




18



20
