2012 PEUGEOT 4007 Instrukcja obsługi (in Polish)

9
INFORMACJE PRAKTYCZNE

Wymiana żarówek świateł
przeciwmgielnych


)
Otworzyć bagażnik i dolną burtę
(patrz rozdział "Otwieranie") i od-
chylić osłonę A
.

)
Zdjąć 4 zapinki B
za pomocą śrubo-
kręta, aby wyjąć osłonę światła.

)
Odkręcić śruby C
i wyjąć element
oświetlenia.
)
Przekręcić w lewo oprawę z żarów-
ką D
.

)
Wyjąć żarówkę.
W trakcie montaż
u postępować w od-
wrotnej kolejności.


)
Aby założyć element oświetlenia
ustawić występy E
na otworach
znajdujących się na karoserii.

9
INFORMACJE PRAKTYCZNE

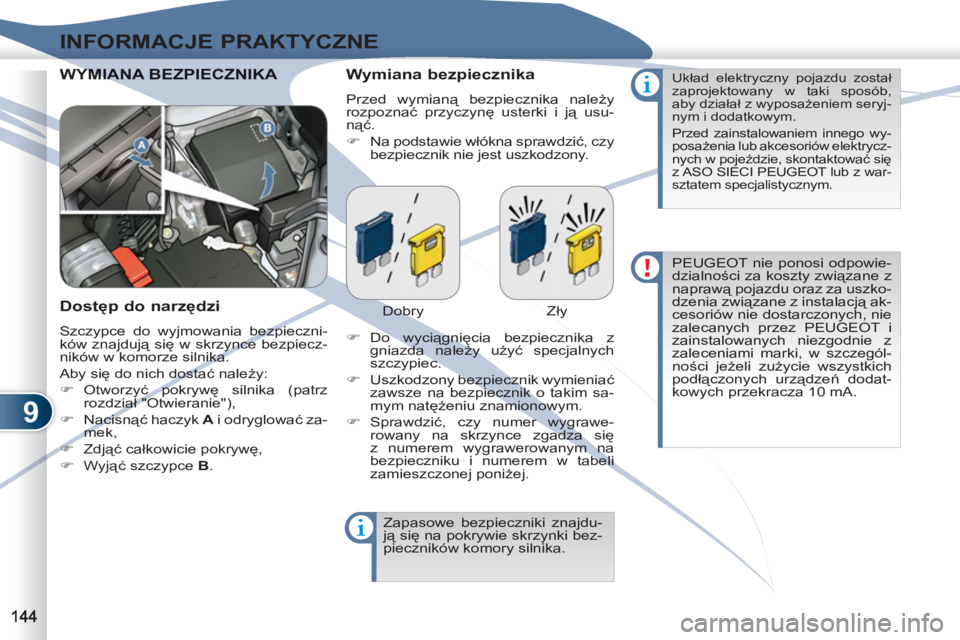

WYMIAYMIANA BEZPIECZNIKA
Wymiana bezpiecznika

Przed wymianą bezpiecznika należy
rozpoznać przyczynę usterki i ją usu-
nąć.


)
Na podstawie włókna sprawdzić, czy
bezpiecznik nie jest uszkodzony.


Dostęp do narzędzi

Szczypce do wyjmowania bezpieczni-
ków znajdują się w skrzynce bezpiecz-
ników w komorze silnika.
Aby się do nich dostać należy:


)
Otworzyć pokrywę silnika (patrz
rozdział "Otwieranie"),

)
Nacisnąć haczyk A
i odryglować za-
mek,

)
Zdjąć całkowicie pokrywę,

)
Wyjąć szczypce B
.
Dobry Zły


)
Do wyciągnięcia bezpiecznika z
gniazda należy użyć specjalnych
szczypiec.

)
Uszkodzony bezpiecznik wymieniać
zawsze na bezpiecznik o takim sa-
mym natężeniu znamionowym.

)
Sprawdzić, czy numer wygrawe-
rowany na skrzynce zgadza się
z numerem wygrawerowanym na
bezpieczniku i numerem w tabeli
zamieszczonej poniżej.
Zapasowe bezpieczniki znajdu-
ją się na pokrywie skrzynki bez-
pieczników komory silnika.

Układ elektryczny pojazdu został
zaprojektowany w taki sposób,
aby działał z wyposażeniem seryj-
nym i dodatkowym.
Przed zainstalowaniem innego wy-
posażenia lub akcesoriów elektrycz-
nych w pojeździe, skontaktować się
z ASO SIECI PEUGEOT lub z war-
sztatem specjalistycznym.
PEUGEOT nie ponosi odpowie-
dzialności za koszty związane z
naprawą pojazdu oraz za uszko-
dzenia związane z instalacją ak-
cesoriów nie dostarczonych, nie
zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z
zaleceniami marki, w szczegól-
ności jeżeli zużycie wszystkich
podłączonych urządzeń dodat-
kowych przekracza 10 mA.

9
INFORMACJE PRAKTYCZNE

Bezpieczniki w desce
rozdzielczej
Skrzynki bezpieczników znajdują się
w dolnej części deski rozdzielczej za
zamykanym schowkiem (po lewej stro-
nie).

Dostęp do bezpieczników


)
Otworzyć pokrywę A
,

)
Pociągnąć i zdjąć pokrywę,

)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).



Bezpiecznik Nr




Natężenie



Funkcje




1 *



30 A

Ogrzewanie.


2



15 A

Światła stop, trzecie światło stop, BSI.


3



10 A

Światła przeciwmgielne tylne.


4



30 A

Wycieraczka i spryskiwacz przedniej szyby.


5



10 A

Gniazdo diagnostyczne.


6



20 A

Centralny zamek, zewnętrzne lusterka wsteczne.


7



15 A

Radioodtwarzacz, telematyka, ekran
wielofunkcyjny, zestaw głośnomówiący.


8



7,5 A

Klucz z pilotem zdalnego sterowania, kalkulator
klimatyzacji, zestaw wskaźników, panel
przycisków, przełączniki przy kierownicy.


9



15 A

Ekran wielofunkcyjny, zestaw wskaźników.


10



15 A

BSI.


11



15 A

Wycieraczka tylnej szyby.



12



7,5 A

Zestaw wskaźników, kalkulator napędu na
4 koła, panel klimatyzacji, kalkulator ABS,
ekran wielofunkcyjny, automatyczna regulacja
refl ektorów, ogrzewane fotele, kalkulator poduszek
powietrznych, czujnik kąta kierownicy, szyberdach,
odmrażanie tylnej szyby, pilot zdalnego sterowania.


13



-

Wolny.


14



10 A

Stacyjka.


15



20 A

Szyberdach.


16



10 A

Zewnętrzne lusterka wsteczne, radioodtwarzacz,
telematyka.

9
INFORMACJE PRAKTYCZNE

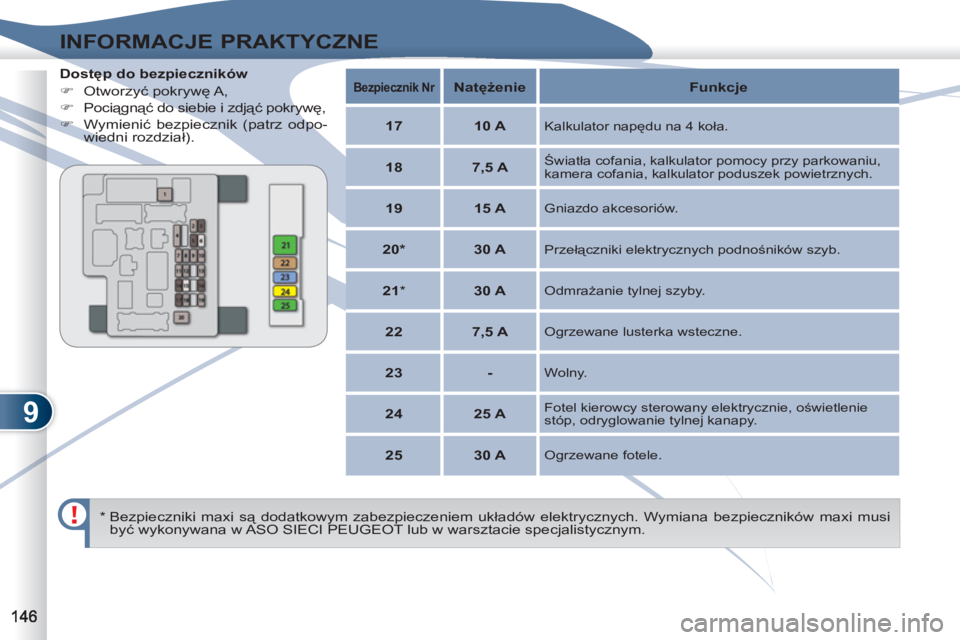

Dostęp do bezpieczników


)
Otworzyć pokrywę A,

)
Pociągnąć do siebie i zdjąć pokrywę,

)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).
* Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wymiana bezpieczników maxi musi
być wykonywana w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.



Bezpiecznik Nr




Natężenie



Funkcje




17



10 A



Kalkulator napędu na 4 koła.



18



7,5 A


Światła cofania, kalkulator pomocy przy parkowaniu,
kamera cofania, kalkulator poduszek powietrznych.


19



15 A


Gniazdo akcesoriów.



20*



30 A


Przełączniki elektrycznych podnośników szyb.



21
*

30 A


Odmrażanie tylnej szyby.



22



7,5 A


Ogrzewane lusterka wsteczne.



23



-


Wolny.



24



25 A


Fotel kierowcy sterowany elektrycznie, oświetlenie
stóp, odryglowanie tylnej kanapy.


25



30 A


Ogrzewane fotele.

9
INFORMACJE PRAKTYCZNE

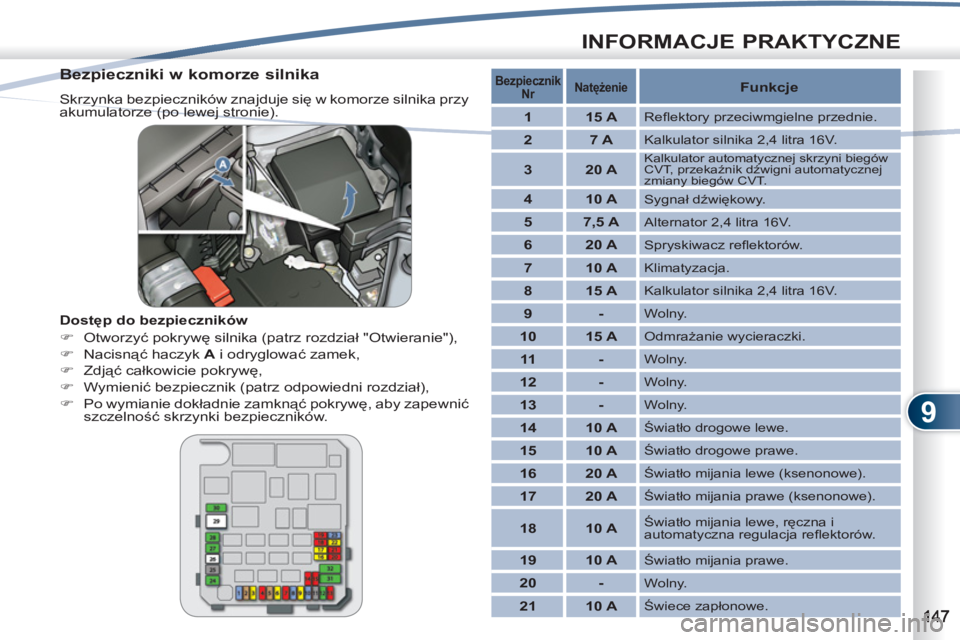

Bezpieczniki w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika przy
akumulatorze (po lewej stronie).

Dostęp do bezpieczników


)
Otworzyć pokrywę silnika (patrz rozdział "Otwieranie"),

)
Nacisnąć haczyk A
i odryglować zamek,

)
Zdjąć całkowicie pokrywę,

)
Wymienić bezpiecznik (patrz odpowiedni rozdział),

)
Po wymianie dokładnie zamknąć pokrywę, aby zapewnić
szczelność skrzynki bezpieczników.



Bezpiecznik
Nr


Natężenie



Funkcje




1



15 A



Refl ektory przeciwmgielne przednie.



2



7 A


Kalkulator silnika 2,4 litra 16V.



3



20 A


Kalkulator automatycznej skrzyni biegów
CVT, przekaźnik dźwigni automatycznej
zmiany biegów CVT.


4



10 A


Sygnał dźwiękowy.



5



7,5 A


Alternator 2,4 litra 16V.



6



20 A


Spryskiwacz refl ektorów.



7



10 A


Klimatyzacja.



8



15 A


Kalkulator silnika 2,4 litra 16V.



9



-


Wolny.



10



15 A


Odmrażanie wycieraczki.



11



-


Wolny.



12



-


Wolny.



13



-


Wolny.



14



10 A


Światło drogowe lewe.



15



10 A


Światło drogowe prawe.



16



20 A


Światło mijania lewe (ksenonowe).



17



20 A


Światło mijania prawe (ksenonowe).



18



10 A


Światło mijania lewe, ręczna i
automatyczna regulacja refl ektorów.



19



10 A


Światło mijania prawe.



20



-


Wolny.



21



10 A


Świece zapłonowe.

9
INFORMACJE PRAKTYCZNE

Bezpieczniki zapasowe
Bezpieczniki zapasowe znajdują się na pokrywie skrzynki
bezpieczników komory silnika.
Na pokrywie nie ma bezpieczników zapasowych
o amperażu 7,5 A, 25 A lub 30 A. Jeżeli zostanie
uszkodzony jeden z bezpieczników o takim natęże-
niu znamionowym należy wymienić go na następują-
cy bezpiecznik:

Bezpiecznik 7,5 A
należy wymienić na bezpiecznik
zapasowy 10 A
, bezpiecznik 25 A
na bezpiecznik
zapasowy 20 A
i bezpiecznik 30 A
na bezpiecznik
systemu audio (Nr 31)
.
* Bezpieczniki maxi są dodatkowym zabezpieczeniem systemów elektrycznych. Wymiana bezpieczników maxi musi
być wykonywana w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.

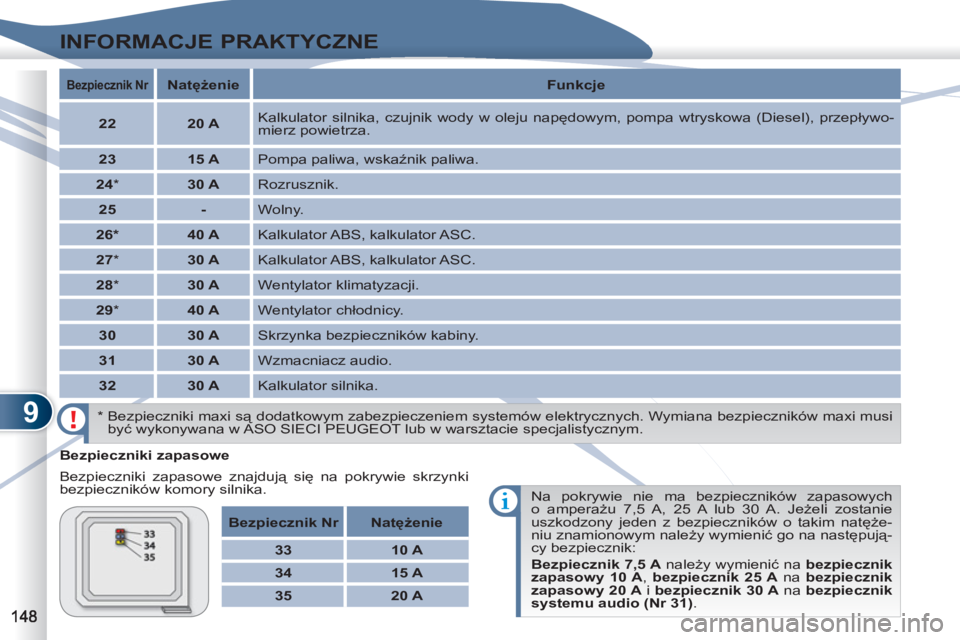

Bezpiecznik Nr




Natężenie



Funkcje




22



20 A

Kalkulator silnika, czujnik wody w oleju napędowym, pompa wtryskowa (Diesel), przepływo-
mierz powietrza.


23



15 A

Pompa paliwa, wskaźnik paliwa.


24
*

30 A

Rozrusznik.


25



-

Wolny.


26*



40 A

Kalkulator ABS, kalkulator ASC.


27
*

30 A

Kalkulator ABS, kalkulator ASC.


28
*

30 A

Wentylator klimatyzacji.


29
*

40 A

Wentylator chłodnicy.


30



30 A

Skrzynka bezpieczników kabiny.


31



30 A

Wzmacniacz audio.


32



30 A

Kalkulator silnika.


Bezpiecznik Nr



Natężenie




33



10 A




34



15 A




35



20 A

9
INFORMACJE PRAKTYCZNE
Akumulator A
znajduje się pod pokrywą
silnika po lewej stronie.
W celu uzyskania dostępu do akumula-
tora należy:


)
otworzyć pokrywę za pomocą we-
wnętrznej dźwigni, a następnie od
zewnątrz,

)
ustawić podpórkę pokrywy silnika.


AKUMULATORAKUM


Dostęp do akumulatora



)
Podłączyć czerwony przewód do
zacisku (+) akumulatora rozładowa-
nego A
, a następnie do zacisku (+)
akumulatora pomocniczego B
.
)
Jeden koniec przewodu zielonego
lub czarnego podłączyć do zacisku (-)
akumulatora pomocniczego B
.

)
Drugi koniec przewodu zielonego
lub czarnego podłączyć do masy C

pojazdu uruchamianego, jak najda-
lej od akumulatora (na przykład do
prawego wspornika silnika).

)
Uruchomić silnik pojazdu pomocni-
czego.

)
Włączyć rozrusznik, nie wyłączać
silnika.

)
Poczekać aż silnik powróci na wol-
ne obroty i odłączyć przewody.


)
Podnieść przednią część osłony 1
,
aby uwolnić trzy zaciski 2
.

)
Następnie pociągnąć osł
onę 1
do
siebie, aby uwolnić zacisk 3
i zdjąć
osłonę.

Regularnie sprawdzać poziom
elektrolitu. W razie potrzeby
uzupełnić wodą destylowaną.


Uruchomienie pojazdu z innego
akumulatora
Odnalezienie punktu masy na
wysokości prawego wspornika
silnika

9
INFORMACJE PRAKTYCZNE
Akumulatory zawierają substan-
cje szkodliwe, takie jak kwas
siarkowy oraz ołów. Należy je
usuwać zgodnie z zaleceniami
prawnymi, w żadnym wypadku
nie należy ich wyrzucać razem z
odpadkami domowymi.
Zużyte baterie oraz akumulatory
należy oddać do punktu odbie-
rającego tego typu odpady.

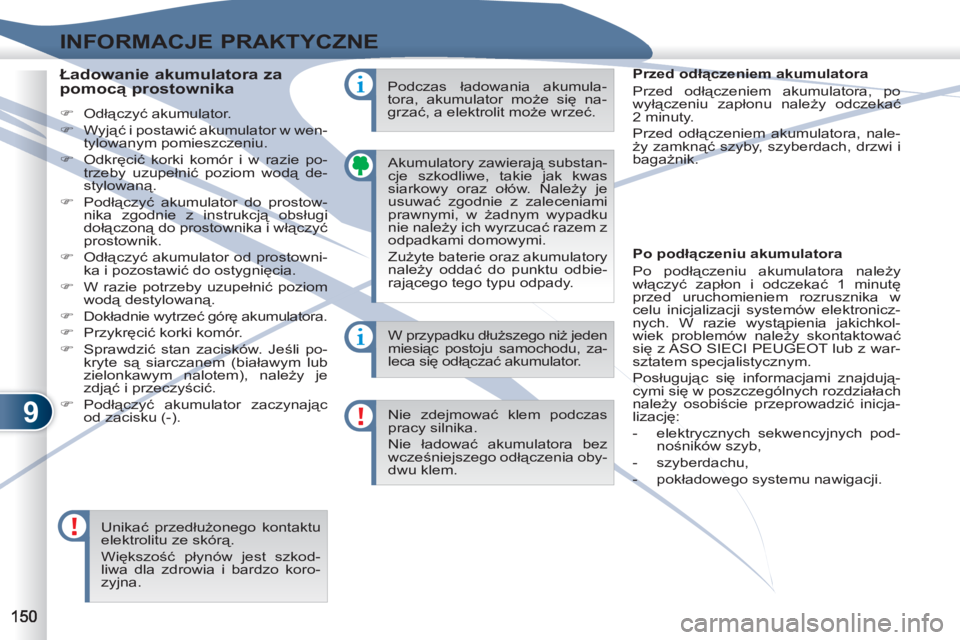

Ładowanie akumulatora za
pomocą prostownika



)
Odłączyć akumulator.

)
Wyjąć i postawić akumulator w wen-
tylowanym pomieszczeniu.

)
Odkręcić korki komór i w razie po-
trzeby uzupełnić poziom wodą de-
stylowaną.

)
Podłączyć akumulator do prostow-
nika zgodnie z instrukcją obsługi
dołączoną do prostownika i włączyć
prostownik.

)
Odłączyć akumulator od prostowni-
ka i pozostawić do ostygnięcia.

)
W razie potrzeby uzupełnić poziom
wodą destylowaną.

)
Dokładnie wytrzeć górę akumulatora.

)
Przykręcić korki komór.

)
Sprawdzić stan zacisków. Jeśli po-
kryte s
ą siarczanem (białawym lub
zielonkawym nalotem), należy je
zdjąć i przeczyścić.

)
Podłączyć akumulator zaczynając
od zacisku (-). W przypadku dłuższego niż jeden
miesiąc postoju samochodu, za-
leca się odłączać akumulator.
Nie zdejmować klem podczas
pracy silnika.
Nie ładować akumulatora bez
wcześniejszego odłączenia oby-
dwu klem.
Unikać przedłużonego kontaktu
elektrolitu ze skórą.
Większość płynów jest szkod-
liwa dla zdrowia i bardzo koro-
zyjna. Podczas ładowania akumula-
tora, akumulator może się na-
grzać, a elektrolit może wrzeć.
Przed odłączeniem akumulatora

Przed odłączeniem akumulatora, po
wyłączeniu zapłonu należy odczekać
2 minuty.
Przed odłączeniem akumulatora, nale-
ży zamknąć szyby, szyberdach, drzwi i
bagażnik.

Po podłączeniu akumulatora
Po podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę
przed uruchomieniem rozrusznika w
celu inicjalizacji systemów elektronicz-
nych. W razie wystąpienia jakichkol-
wiek problemów należy skontaktować
się z ASO SIECI PEUGEOT lub z war-
sztatem specjalistycznym.
Posługując się informacjami znajdują-
cymi się w poszczególnych rozdziałach
należy osobiście przeprowadzić inicja-
lizację:


- elektrycznych sekwencyjnych pod-
nośników szyb,

- szyberdachu,

- pokładowego systemu nawigacji.
