2012 PEUGEOT 4007 Instrukcja obsługi (in Polish)

9
INFORMACJE PRAKTYCZNE

Ustawienie samochodu
Zatrzymać samochód nie utrud-
niając ruchu innym kierowcom:
podłoże w miarę możliwości po-
winno być płaskie, stabilne i nie
może być śliskie.
Zacisnąć hamulec postojowy,
wyłączyć zapłon i włączyć pierw-
szy bieg, aby zablokować koła.
Podłożyć klin pod koło znajdu-
jące się po przekątnej do koła
zmienianego.
Nigdy nie wsuwać się pod sa-
mochód ustawiony na podnoś-
niku.
















Zdejmowanie koła

Lista operacji


)
Jeżeli samochód jest wyposażony w
tuleję do śrub antykradzieżowych 5

(wyposażenie dostępne w akceso-
riach), założyć ją na klucz do odkrę-
cania kół 1
, aby odblokować śrubę
antykradzieżową.

)
Odblokować pozostałe śruby za po-
mocą klucza do odkręcania kół 1
.

)
Ustawić podnośnik 2
pod samocho-
dem pod jednym z dwóch miejsc z
przodu A
lub z tyłu B
, jak najbliżej
zmienianego koła.

)
Rozłożyć podnośnik 2
do momentu
zetknięcia się podstawy z podło-
żem. Upewnić się, czy oś podstawy
podnośnika znajduje się na środku
miejsca A
lub B
.

)
Podnosić samochód do momentu
uzyskania wystarczającej przestrze-
ni między kołem a podłożem w celu
łatwego założenia koła zapasowego
(nieprzebitego).

)
Odkręcić śruby i odłożyć w czyste
miejsce.

)
Zdjąć koło.

9
INFORMACJE PRAKTYCZNE

Po zmianie koła
Po założeniu koła zapasowego
typu "dojazdowego" nie przekra-
czać prędkości 80 km/h.
Sprawdzić jak najszybciej do-
kręcenie śrub i ciśnienie koła
zapasowego w ASO SIECI
PEUGEOT lub w warsztacie
specjalistycznym.
Naprawić przebitą oponę i jak
najszybciej założyć.


Zakładanie koła

Lista operacji

)
Opuścić samochód.

)
Złożyć podnośnik 2
i wyciągnąć
spod samochodu.
)
Zablokować śrubę antykradzieżową
za pomocą klucza do odkręcania
śrub 1
wyposażonego w tuleję an-
tykradzieżową 5
(jeżeli samochód
jest w nią wyposażony).

)
Zablokować pozostałe śruby za po-
mocą klucza do odkręcania śrub 1.

)
Schować narzędzia (patrz rozdział
"Dostęp do narzędzi").


Zakładanie opon zimowych

Jeżeli samochód wyposażony
jest w opony zimowe montowa-
ne na felgach stalowych, należy
użyć specjalnych śrub dostęp-
nych w ASO SIECI PEUGEOT
lub w warsztacie specjalistycz-
nym.


)
Założyć koło na piastę.

)
Przykręcić śruby ręką.

)
Dokręcić wstępnie śrubę antykra-
dzieżową za pomocą klucza do od-
kręcania śrub 1
wyposażonego w
tuleję antykradzieżową 5
(jeżeli sa-
mochód jest w nią wyposażony).

)
Dokręcić wstępnie pozostałe
śruby
tylko za pomocą klucza do odkręca-
nia śrub 1
.

9
INFORMACJE PRAKTYCZNE
WYMIANA ŻARÓWKIWYMIAN

Żarówki należy dotykać przez
suchą szmatkę.

Nie czyścić refl ektorów suchą
lub szorstką szmatką, nie uży-
wać środków czyszczących
,
stosować gąbkę i wodę z myd-
łem.

W pewnych warunkach klimatycz-
nych (niska temperatura, wilgot-
ność...) na wewnętrznej powierzchni
szyby refl ektorów i świateł tylnych
może pojawić się lekkie zamglenie,
co jest normalnym zjawiskiem; za-
mglenie to znika w ciągu kilku minut
od zapalenia świateł.



Światła przednie



1.
Kierunkowskazy

(PY21W - 21 W).


2.
Światła mijania (H11 - 55 W)

lub żarówki ksenonowe
(D2S - 35 W).


3.
Światła pozycyjne (W5W - 5 W).


4.
Światła drogowe (H7 - 55 W).


5.
Refl ektory przeciwmgielne
przednie


(H11 - 55 W)

.




UWAGA : NIEBEZPIECZEŃSTWO
PORAŻENIA PRĄDEM

Wymiana żarówki ksenonowej musi być
wykonana w ASO SIECI PEUGEOT lub
w warsztacie specjalistycznym.

9
INFORMACJE PRAKTYCZNE

Wymiana żarówek
kierunkowskazów (1)
Żarówki kolorowe muszą być
wymienione na żarówki o tej sa-
mej charakterystyce i kolorze.

)
Przekręcić oprawę żarówki A
w
lewo i wyciągnąć oprawę.

)
Wyjąć żarówkę i wymienić na
nową.
Podczas montażu wykonać operacje w
odwrotnej kolejności.
Dostęp do żarówek po lewej stronie
Przy wymianie żarówki po lewej stro-
nie odkręcić nakrętkę B
mocowania
skrzynki przekaźników i przesunąć ją
do tyłu.
Dostęp do żarówek po prawej
stronie

Podczas wymiany żarówki po prawej
stronie:


)
Zdjąć mocowanie C
zbiornika spry-
skiwacza szyb i przesunąć go do
tyłu.

)
Odkręcić nakrętkę mocowania D
ze
zbiornika płynu chłodniczego.

)
Wypiąć zapinkę E
i podnieść zbior-
nik przesuwając go do przodu.

9
INFORMACJE PRAKTYCZNE

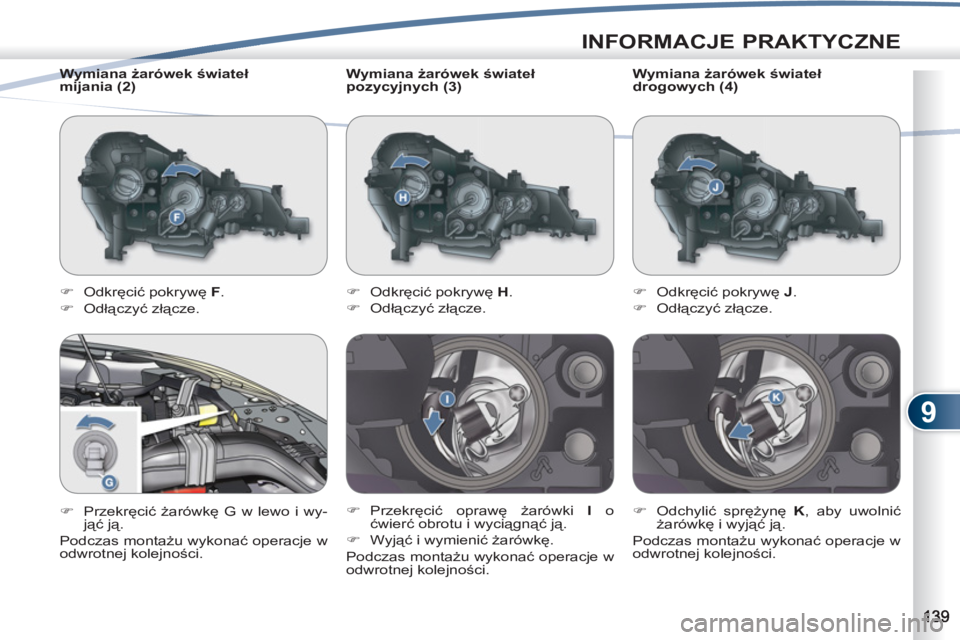

Wymiana żarówek świateł
pozycyjnych (3)


)
Odkręcić pokrywę H
.

)
Odłączyć złącze.

)
Przekręcić oprawę żarówki I
o
ćwierć obrotu i wyciągnąć ją.

)
Wyjąć i wymienić żarówkę.
Podczas montażu wykonać operacje w
odwrotnej kolejności.

)
Odkręcić pokrywę F
.

)
Odłączyć złącze.

)
Przekręcić
żarówkę G w lewo i wy-
jąć ją.
Podczas montażu wykonać operacje w
odwrotnej kolejności.
Wymiana żarówek świateł
mijania (2)
Wymiana żarówek świateł
drogowych (4)


)
Odkręcić pokrywę J
.

)
Odłączyć złącze.

)
Odchylić sprężynę K
, aby uwolnić
żarówkę i wyjąć ją.
Podczas montażu wykonać operacje w
odwrotnej kolejności.

9
INFORMACJE PRAKTYCZNE


)

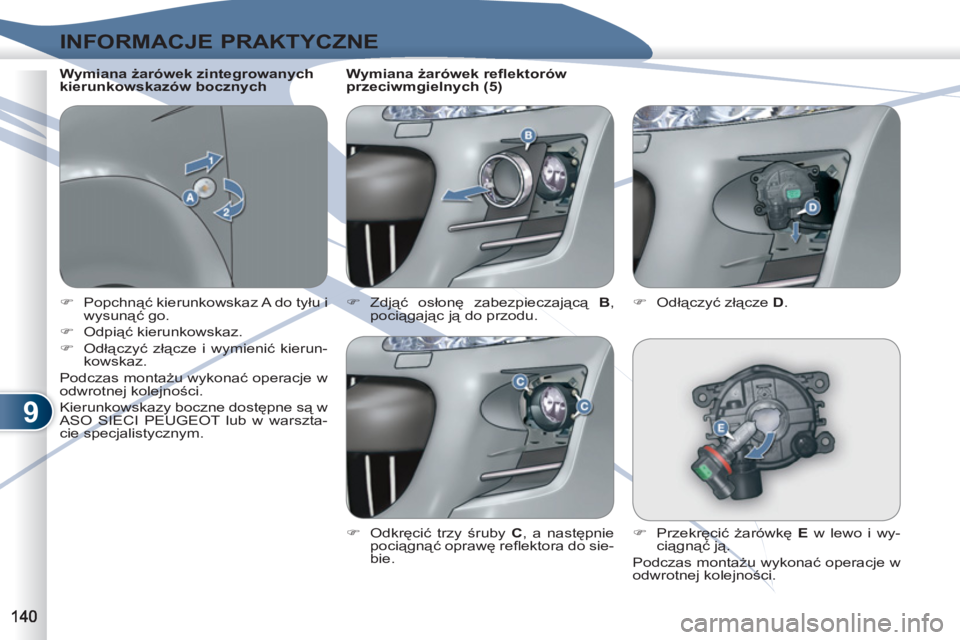

Popchnąć kierunkowskaz A do tyłu i
wysunąć go.

)
Odpiąć kierunkowskaz.

)
Odłączyć złącze i wymienić kierun-
kowskaz.
Podczas montażu wykonać operacje w
odwrotnej kolejności.
Kierunkowskazy boczne dostępne są w
ASO SIECI PEUGEOT lub w warszta-
cie specjalistycznym.
Wymiana żarówek zintegrowanych
kierunkowskazów bocznych


)
Zdjąć osłonę zabezpieczającą B
,
pociągając ją do przodu.
Wymiana żarówek refl ektorów
przeciwmgielnych (5)

)
Odkręcić trzy śruby C
, a następnie
pociągnąć oprawę refl ektora do sie-
bie.
)
Odłączyć złącze D
.

)
Przekręcić żarówkę E
w lewo i wy-
ciągnąć ją.
Podczas montażu wykonać operacje w
odwrotnej kolejności.

9
INFORMACJE PRAKTYCZNE










































Światła tylne



1. Trzecie światło stop (diody).

2. Światła stop / Światła
pozycyjne (21/5 - W21W - 5 W).

3. Kierunkowskazy
(WY21W - 21 W).

4. Światła cofania (W21W - 21 W).

5. Oświetlenie tablicy
rejestracyjnej (W5W - 5W).

6. Światła przeciwmgielne
(W21W - 21 W).
Wymiana żarówek świateł stop /
pozycyjnych i kierunkowskazów
Obydwie żarówki wymienia się od ze-
wnątrz przy otwartym bagażniku:


)
Otworzyć bagażnik (patrz rozdział
"Otwieranie"),

)
Wyciągnąć dwie śruby mocujące A

światła,

)
Wyjąć światło na zewną
trz,
)
Obrócić oprawę C
w lewo i wyciąg-
nąć ją.

)
Wyjąć żarówkę D
i wymienić na
nową.
W trakcie montażu postępować w od-
wrotnej kolejności.

)
Obrócić oprawę B
w lewo i wyciąg-
nąć ją.

)
Wyjąć żarówkę i wymienić na nową. Podczas montażu świateł ustawić oby-
dwa kołki E
na otworach znajdujących
się w samochodzie. Żarówki w kolorze żół
tym, takie
jak kierunkowskazy, muszą być
wymienione na żarówki o takiej
samej charakterystyce i kolorze.

Wymiana trzeciego światła stop
(diody)
Wymiana świateł diodowych musi od-
bywać się w ASO SIECI PEUGEOT lub
w warsztacie specjalistycznym.

9
INFORMACJE PRAKTYCZNE

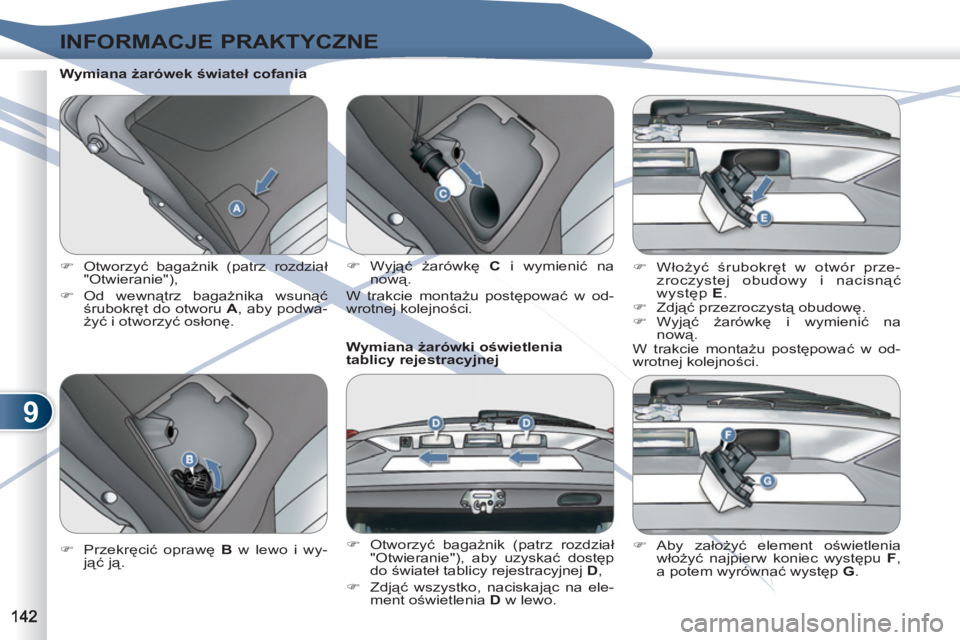

Wymiana żarówek świateł cofania


)
Otworzyć bagażnik (patrz rozdział
"Otwieranie"),

)
Od wewnątrz bagażnika wsunąć
śrubokręt do otworu A
, aby podwa-
żyć i otworzyć osłonę.

Wymiana żarówki oświetlenia
tablicy rejestracyjnej


)
Otworzyć bagażnik (patrz rozdział
"Otwieranie"), aby uzyskać dostęp
do świateł tablicy rejestracyjnej D
,

)
Zdjąć wszystko, naciskając na ele-
ment oświetlenia D
w lewo.
)
Przekręcić oprawę B
w lewo i wy-
jąć ją.
)
Wyjąć żarówkę C
i wymienić na
nową.
W trakcie montażu postępować w od-
wrotnej kolejności.
)
Włożyć śrubokręt w otwór prze-
zroczystej obudowy i nacisnąć
występ E
.

)
Zdjąć przezroczystą obudowę.

)
Wyjąć żarówkę i wymienić na
nową.
W trakcie montażu postępować w od-
wrotnej kolejności.


)
Aby założyć element oświetlenia
włożyć
najpierw koniec występu F
,
a potem wyrównać występ G
.
