2012 Peugeot 3008 Hybrid 4 Instrukcja Obsługi (in Polish)

K
O
79

Pochylanie oparcia


)
Sprawdzić, czy żaden przedmiot nie
zablokuje fotela zarówno od góry,
jak i od dołu.

)
Aby ułatwić manipulacje należy
ustawić zagłówek w położeniu dol-
nym (jeżeli fotel jest maksymalnie
przesunięty do przodu).

)
Jeżeli samochód wyposażony jest w
zestaw wideo, założyć na zagłówek
pokrowiec ochronny.

)
Podnieść dźwignię, znajdującą się
za fotelem i przechylić oparcie do
przodu. Gdy oparcie fotela znajduje się w tej
pozycji, na tylnym fotelu za złożonym
fotelem oraz na fotelu środkowym nie
wolno przewozić pasażera.
Ustawienie to, powiązane z takim sa-
mym ustawieniem tylnych foteli, służy
do przewoż
enia długich przedmiotów
wewnątrz samochodu.
Maksymalne obciążenie fotela nie może
przekraczać 30 kg.
Położenie stolik, przedni fotel
pasażera

Powr

K
O
80
Składanie fotela od strony bagażnika

Każda część kanapy (1/3 lub 2/3) po-
siada własną dźwignię odryglowania
oparcia oraz siedziska od strony bagaż-
nika.


)
Sprawdzić, czy nic nie uniemożliwi
pochylenia (zagłówek, pasy, ...).

)
Sprawdzić również, czy nic nie unie-
możliwi ruchu fotela w górę i w dół.

)
Pociągnąć dźwignię od strony ba-
gażnika.

KANAPA TYLNA


Nigdy nie przewozić pasaże-
rów na tylnych fotelach, jeżeli
zdemontowane są zagłówki;
muszą się one znajdować na swoim
miejscu w położeniu górnym.



Zagłówki tylne


Mogą zostać również zdemontowane.
Aby wyjąć zagłówek:


)
Pociągnąć go do oporu do góry.

)
Następnie nacisnąć występ A
.
Składana kanapa w części lewej (2/3)
lub prawej (1/3) w celu zwiększenia
przestrzeni ładunkowej bagażnika.

Mogą być ustawione w położeniu gór-
nym (komfort i bezpieczeństwo) i dol-
nym (widoczność z tyłu).

K
O
81

Siedzisko opuszcza się i zo-
staje przykryte oparciem;
dzięki temu w bagażniku po-
wstaje płaska powierzchnia, o ile ru-
choma płyta znajduje się w położeniu
pośrednim.

Składanie fotela z tyłu

Sprawdzić, czy żaden przedmiot nie za-
blokuje fotela u góry i na dole.


)
Przesunąć przedni fotel do przodu
w razie potrzeby.

)
Sprawdzić położenie pasa bezpie-
czeństwa z boku oparcia.

)
Ustawić zagłówki w dolnym położe-
niu lub zdjąć je w razie potrzeby.

)
Pociągnąć do przodu dźwignię 1
,
aby odblokować oparcie 2
, które
swobodnie przechyla się na siedzi-
sko 3
.
Zakładanie fotela



)
Wyprostować oparcie i zablokować
je, siedzisko powraca również na
swoje miejsce.

)
Sprawdzić, czy czerwony wskaźnik,
znajdujący się na poziomie dźwigni
1
, został zakryty.

)
Podnieść lub założyć zagłówki.

Podczas zakładania tylnego fotela na-
leży zwrócić uwagę, by nie przyciąć pa-
sów bezpieczeństwa i ustawić zaczepy.

K
O
82

System nie działa bez przerwy. Auto-
matycznie dostosowuje siłę wentylacji
do potrzeb akumulatora.
Jego pracę można usłyszeć z tyłu na-
wet po zatrzymaniu samochodu.
W razie zapchania wentylatora zasy-
sającego, akumulator może się prze-
grzać, uszkodzić, co w konsekwencji
spowoduje utratę wydajności systemu
hybrydowego.
REGULACJA KIEROWNICY



)
Po zatrzymaniu
pociągnąć za dźwig-
nię, aby odblokować kierownicę.

)
Wyregulować wysokość i głębo-
kość, aby dopasować stanowisko
kierowcy.

)
Popchnąć dźwignię, aby zabloko-
wać kierownicę.
Ze względów bezpieczeństwa
czynności należy bezwzględ-
nie wykonywać po zatrzyma-
niu samochodu.
WYSOKIEGO NAPIĘCIA

Aby akumulator wysokiego
napięcia działał prawidłowo,
należy przestrzegać następu-
jących zaleceń:


- nie zakrywać wentylatora zasy-
sającego żadnymi przedmiotami,
aby go nie przegrzać i nie spowo-
dować spadku wydajności syste-
mu hybrydowego,

- nie wylewać płynów, ponieważ
może to spowodować uszkodze-
nia akumulatora.











Akumulator wysokiego napięcia wy-
posażony jest w system chłodzenia
powietrzem, złożony z wentylatora za-
sysającego (pod tylnym lewym fotelem)
oraz wentylatora wypychającego (za
lewą okładziną bagażnika).

K
O
83

Obiekty obserwowane w lu-
sterku wstecznym znajdują
się w rzeczywistości o wiele
bliżej.
Należy wziąć to pod uwagę, aby pra-
widłowo ocenić odległość od pojazdu
nadjeżdżającego z tyłu.

LUSTERKA WSTECZNE
Zewnętrzne lusterka wsteczne

Każde lusterko posiada regulowane
zwierciadło, umożliwiające obserwację
prawej lub lewej strony za pojazdem, co
jest konieczne podczas wyprzedzania
lub parkowania. Lusterka można złożyć
podczas parkowania w ograniczonej
przestrzeni.

Składanie


- Automatyczne: zaryglować pojazd
za pomocą pilota zdalnego sterowa-
nia lub klucza.

- Ręczne: przy włączonym zapłonie
pociągnąć dźwignię A
do tyłu.

Składanie i rozkładanie ze-
wnętrznych lusterek wstecz-
nych za pomocą pilota
zdalnego sterowania może być wyłą-
czone w ASO SIECI PEUGEOT lub
w warsztacie specjalistycznym.
W myjni automatycznej należy złożyć
lusterka wsteczne samochodu.

Regulacja

Rozkładanie


- Automatyczne: odryglować pojazd za pomocą pilota zdalnego sterowa-
nia lub klucza.

- Ręczne: przy włączonym zapłonie
pociągnąć dźwignię A
do tyłu.
Jeżeli lusterka wsteczne są
złożone za pomocą przełącz-
nika A
, nie rozłożą się po odry-
glowaniu pojazdu. Należy ponownie
pociągnąć przełącznik A
.


)
Ustawić przełącznik A
w prawo lub
w lewo, aby wybrać odpowiednie lu-
sterko.

)
Poruszać dźwignią B
w czterech
kierunkach, aby ustawić lusterko.

)
Ustawić przełącznik A
w poł
ożeniu
środkowym.

Osuszanie - Odmrażanie









Osuszanie - odmrażanie tylnej szyby
działa wyłącznie przy włączonym syste-
mie hybrydowym.
Jeżeli samochód posiada opcję osusza-
nia - odmrażania zewnętrznych lusterek
wstecznych, to działanie tej funkcji uru-
chamia się jednocześnie z naciśnię-
ciem przycisku osuszania - odmrażania
tylnej szyby (patrz punkt "Osuszanie -
odmrażanie tylnej szyby").

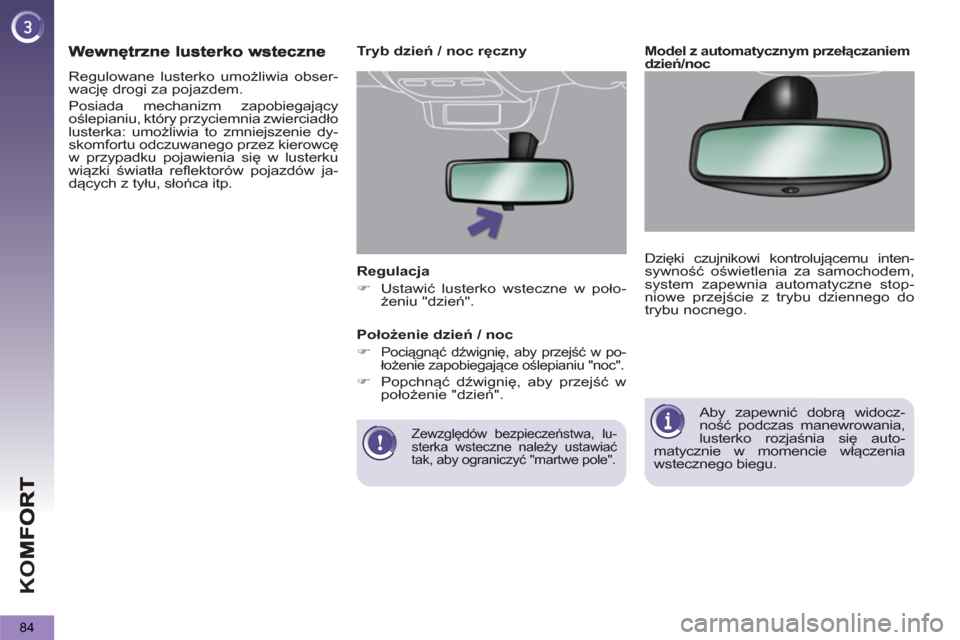

K
O
84

Regulacja


)
Ustawić lusterko wsteczne w poło-
żeniu "dzień".




Zewzględów bezpieczeństwa, lu-
sterka wsteczne należy ustawiać
tak, aby ograniczyć "martwe pole".




Tryb dzień / noc ręczny

Położenie dzień / noc


)

Pociągnąć dźwignię, aby przejść w po-
łożenie zapobiegające oślepianiu "noc".

)
Popchnąć dźwignię, aby przejść w
położenie "dzień".



Regulowane lusterko umożliwia obser-
wację drogi za pojazdem.
Posiada mechanizm zapobiegający
oślepianiu, który przyciemnia zwierciadło
lusterka: umożliwia to zmniejszenie dy-
skomfortu odczuwanego przez kierowcę
w przypadku pojawienia się w lusterku
wiązki światła reflektorów pojazdów ja-
dących z tyłu, słońca itp.

Aby zapewnić dobrą widocz-
ność podczas manewrowania,
lusterko rozjaśnia się auto-
matycznie w momencie włączenia
wstecznego biegu.









Model z automatycznym przełączaniem
dzień/noc

Dzięki czujnikowi kontrolującemu inten-
sywność oświetlenia za samochodem,
system zapewnia automatyczne stop-
niowe przejście z trybu dziennego do
trybu nocnego.

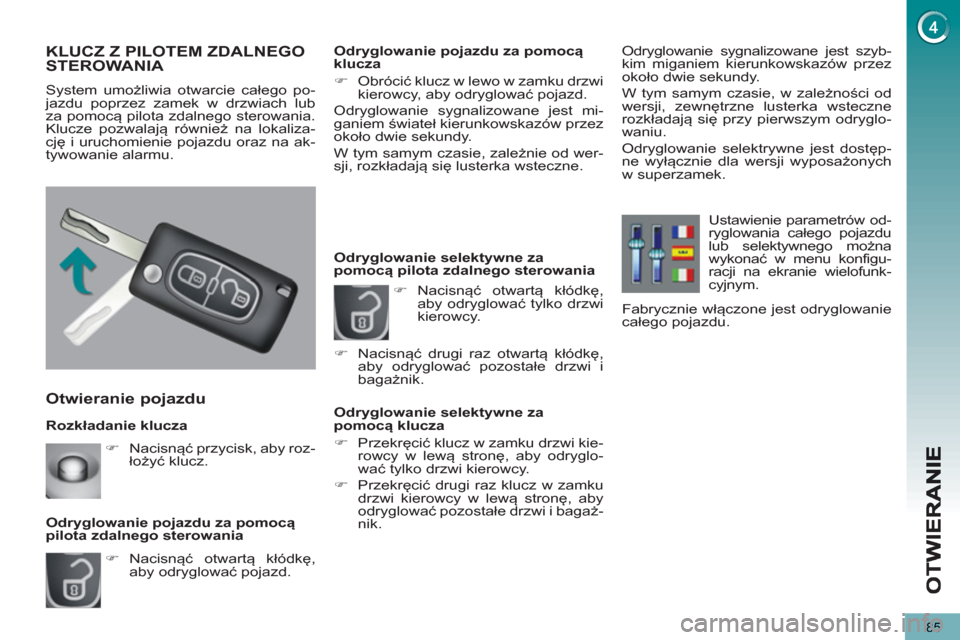

85

Rozkładanie klucza
Otwieranie pojazdu



)
Nacisnąć otwartą kłódkę,
aby odryglować pojazd.

Odryglowanie pojazdu za pomocą
pilota zdalnego sterowania
KLUCZ Z PILOTEM ZDALNEGO
STEROWANIA
System umożliwia otwarcie całego po-
jazdu poprzez zamek w drzwiach lub
za pomocą pilota zdalnego sterowania.
Klucze pozwalają również na lokaliza-
cję i uruchomienie pojazdu oraz na ak-
tywowanie alarmu.
Odryglowanie pojazdu za pomocą
klucza


)
Obrócić klucz w lewo w zamku drzwi
kierowcy, aby odryglować pojazd.
Odryglowanie sygnalizowane jest mi-
ganiem świateł kierunkowskazów przez
około dwie sekundy.
W tym samym czasie, zależnie od wer-
sji, rozkładają się lusterka wsteczne.



Odryglowanie selektywne za
pomocą pilota zdalnego sterowania

Odryglowanie selektywne za
pomocą klucza


)
Przekręcić klucz w zamku drzwi kie-
rowcy w lewą stronę, aby odryglo-
wać tylko drzwi kierowcy.

)
Przekręcić drugi raz klucz w zamku
drzwi kierowcy w lewą stronę, aby
odryglować pozostałe drzwi i bagaż-
nik.

)
Nacisnąć otwartą kłódkę,
aby odryglować tylko drzwi
kierowcy.

)
Nacisnąć drugi raz otwartą kłódkę,
aby odryglować pozostałe drzwi i
bagażnik.
Odryglowanie sygnalizowane jest szyb-
kim miganiem kierunkowskazów przez
około dwie sekundy.
W tym samym czasie, w zależności od
wersji, zewnętrzne lusterka wsteczne
rozkładają się przy pierwszym odryglo-
waniu.
Odryglowanie selektrywne jest dostęp-
ne wyłącznie dla wersji wyposażonych
w superzamek.
Ustawienie parametrów od-
ryglowania całego pojazdu
lub selektywnego można
wykonać w menu konfigu-
racji na ekranie wielofunk-
cyjnym.
Fabrycznie włączone jest odryglowanie
całego pojazdu.



)
Nacisnąć przycisk, aby roz-
łożyć klucz.

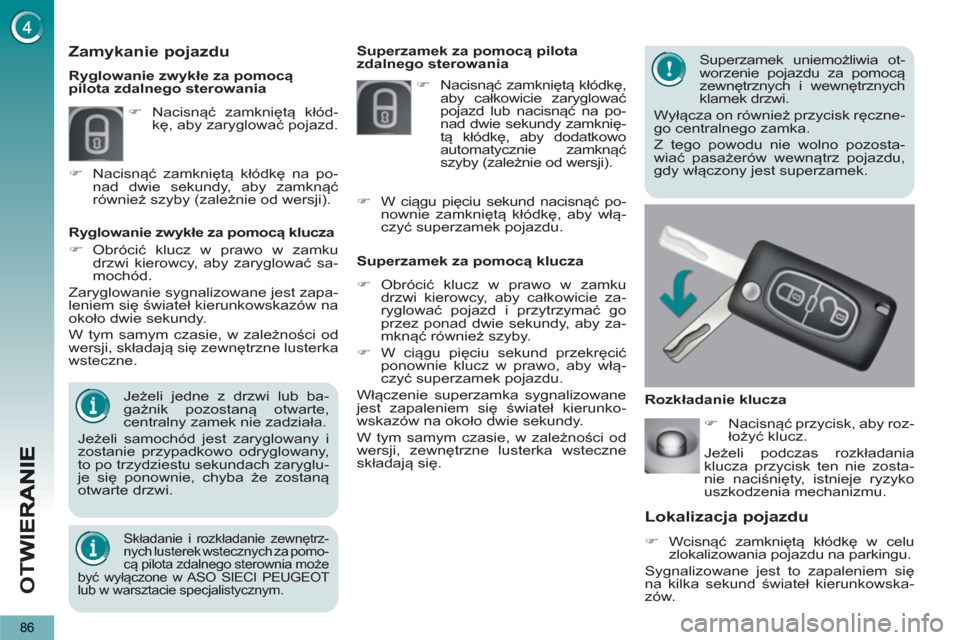

OT
W
86
Lokalizacja pojazdu


)
Wcisnąć zamkniętą kłódkę w celu
zlokalizowania pojazdu na parkingu.
Sygnalizowane jest to zapaleniem się
na kilka sekund świateł kierunkowska-
zów. Superzamek uniemożliwia ot-
worzenie pojazdu za pomocą
zewnętrznych i wewnętrznych
klamek drzwi.
Wyłącza on również przycisk ręczne-
go centralnego zamka.
Z tego powodu nie wolno pozosta-
wiać pasażerów wewnątrz pojazdu,
gdy włączony jest superzamek.






Superzamek za pomocą pilota
zdalnego sterowania

Superzamek za pomocą klucza


Rozkładanie klucza

)
Nacisnąć zamkniętą kłódkę,
aby całkowicie zaryglować
pojazd lub nacisnąć na po-
nad dwie sekundy zamknię-
t
ą kłódkę, aby dodatkowo
automatycznie zamknąć
szyby (zależnie od wersji).
Jeżeli jedne z drzwi lub ba-
gażnik pozostaną otwarte,
centralny zamek nie zadziała.
Jeżeli samochód jest zaryglowany i
zostanie przypadkowo odryglowany,
to po trzydziestu sekundach zaryglu-
je się ponownie, chyba że zostaną
otwarte drzwi.
Ryglowanie zwykłe za pomocą klucza


)
Obrócić klucz w prawo w zamku
drzwi kierowcy, aby zaryglować sa-
mochód.
Zaryglowanie sygnalizowane jest zapa-
leniem się świateł kierunkowskazów na
około dwie sekundy.
W tym samym czasie, w zależności od
wersji, składają się zewnętrzne lusterka
wsteczne.
Składanie i rozkładanie zewnętrz-
nych lusterek wstecznych za pomo-
cą pilota zdalnego sterownia może
być wyłączone w ASO SIECI PEUGEOT
lub w warsztacie specjalistycznym.

Zamykanie pojazdu



)
Nacisnąć zamkniętą kłód-
kę, aby zaryglować pojazd.


)
Nacisnąć zamkniętą kłódkę na po-
nad dwie sekundy, aby zamknąć
również szyby (zależnie od wersji).

Ryglowanie zwykłe za pomocą
pilota zdalnego sterowania


)
Obrócić klucz w prawo w zamku
drzwi kierowcy, aby całkowicie za-
ryglować pojazd i przytrzymać go
przez ponad dwie sekundy, aby za-
mknąć również szyby.

)
W ciągu pięciu sekund przekręcić
ponownie klucz w prawo, aby włą-
czyć superzamek pojazdu.
Włączenie superzamka sygnalizowane
jest zapaleniem się świateł kierunko-
wskazów na około dwie sekundy.
W tym samym czasie, w zależności od
wersji, zewn
ętrzne lusterka wsteczne
składają się.

)
Nacisnąć przycisk, aby roz-
łożyć klucz.
Jeżeli podczas rozkładania
klucza przycisk ten nie zosta-
nie naciśnięty, istnieje ryzyko
uszkodzenia mechanizmu.

)
W ciągu pięciu sekund nacisnąć po-
nownie zamkniętą kłódkę, aby włą-
czyć superzamek pojazdu.
