2012 Peugeot 3008 Hybrid 4 Instrukcja Obsługi (in Polish)

WYPOSAŻENIE
111

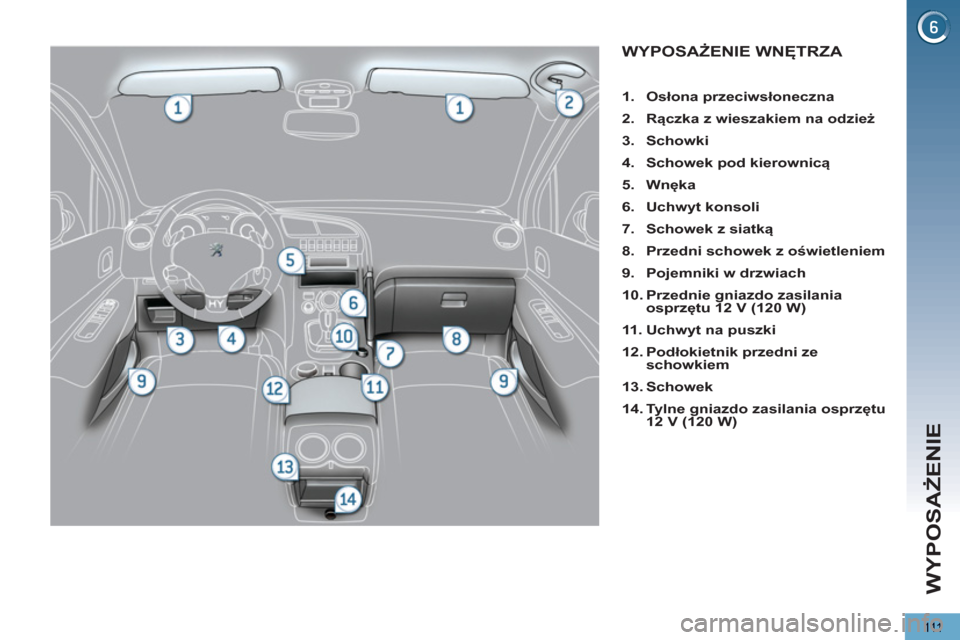

WYPOSAŻENIE WNĘTRZA



1.
Osłona przeciwsłoneczna


2.
Rączka z wieszakiem na odzież


3.
Schowki


4.
Schowek pod kierownicą


5.
Wnęka


6.
Uchwyt konsoli


7.
Schowek z siatką


8.
Przedni schowek z oświetleniem


9.
Pojemniki w drzwiach


10.
Przednie gniazdo zasilania
osprzętu 12 V (120 W)


11 .
Uchwyt na puszki


12.
Podłokietnik przedni ze
schowkiem


13.
Schowek


14.
Tylne gniazdo zasilania osprzętu
12 V (120 W)

WYPOSAŻENIE
11 2

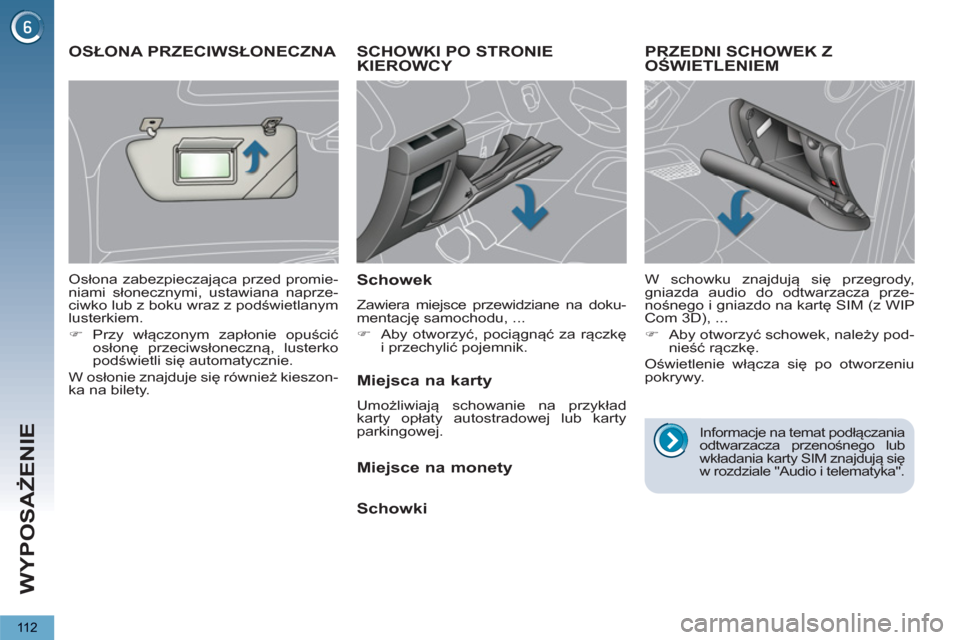

SCHOWKI PO STRONIE KIEROWCY

Schowek

Zawiera miejsce przewidziane na doku-
mentację samochodu, ...


)
Aby otworzyć, pociągnąć za rączkę
i przechylić pojemnik.

PRZEDNI SCHOWEK Z
OŚWIETLENIEM

W schowku znajdują się przegrody,
gniazda audio do odtwarzacza prze-
nośnego i gniazdo na kartę SIM (z WIP
Com 3D), ...


)
Aby otworzyć schowek, należy pod-
nieść rączkę.
Oświetlenie włącza się po otworzeniu
pokrywy.
OSŁONA PRZECIWSŁONECZNA

Osłona zabezpieczająca przed promie-
niami słonecznymi, ustawiana naprze-
ciwko lub z boku wraz z podświetlanym
lusterkiem.


)
Przy włączonym zapłonie opuścić
osłonę przeciwsłoneczną, lusterko
podświetli się automatycznie.
W osłonie znajduje się również kieszon-
ka na bilety.

Miejsca na karty

Umożliwiają schowanie na przykład
karty opłaty autostradowej lub karty
parkingowej.


Miejsce na monety

Schowki

Informacje na temat podłączania
odtwarzacza przenośnego lub
wkładania karty SIM znajdują się
w rozdziale "Audio i telematyka".

WYPOSAŻENIE
113

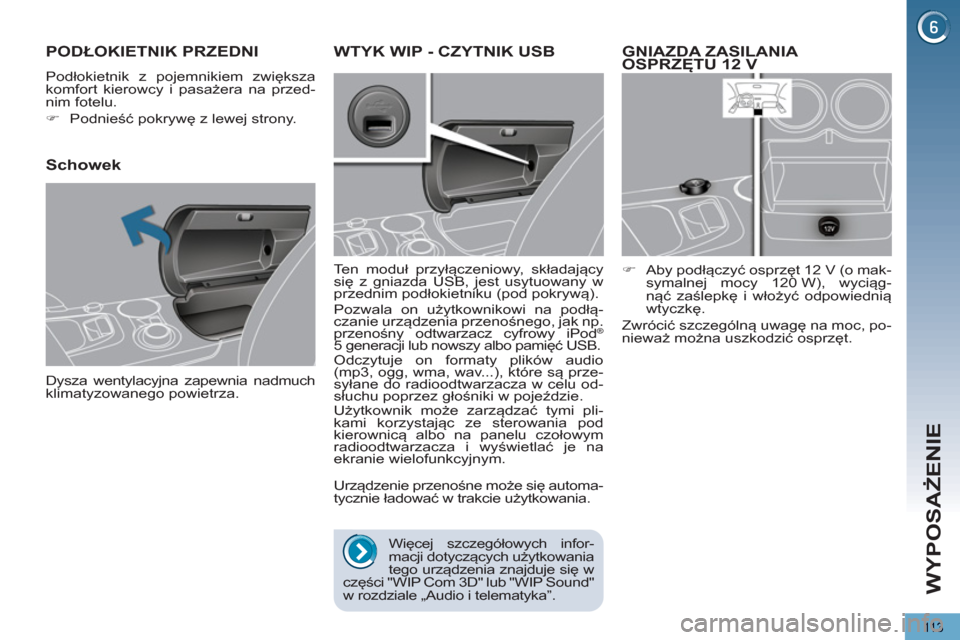

GNIAZDA ZASILANIA
OSPRZĘTU 12 V



)
Aby podłączyć osprzęt 12 V (o mak-
symalnej mocy 120 W), wyciąg-
nąć zaślepkę i włożyć odpowiednią
wtyczkę.
Zwrócić szczególną uwagę na moc, po-
nieważ można uszkodzić osprzęt.
PODŁOKIETNIK PRZEDNI

Podłokietnik z pojemnikiem zwiększa
komfort kierowcy i pasażera na przed-
nim fotelu.


)
Podnieść pokrywę z lewej strony.


Schowek

Dysza wentylacyjna zapewnia nadmuch
klimatyzowanego powietrza.
WTYK WIP - CZYTNIK USB


Ten moduł przyłączeniowy, składający
się z gniazda USB, jest usytuowany w
przednim podłokietniku (pod pokrywą).
Pozwala on użytkownikowi na podłą-
czanie urządzenia przenośnego, jak np.
przenośny odtwarzacz cyfrowy iPod
®

5 generacji lub nowszy albo pamięć USB.
Odczytuje on formaty plików audio
(mp3, ogg, wma, wav...), które są prze-
syłane do radioodtwarzacza w celu od-
słuchu poprzez głośniki w pojeździe.
Użytkownik może zarządzać tymi pli-
kami korzystając ze sterowania pod
kierownicą albo na panelu czołowym
radioodtwarzacza i wyświetlać je na
ekranie wielofunkcyjnym.

Urządzenie przenośne może się automa-
tycznie ładować w trakcie użytkowania.

Więcej szczegółowych infor-
macji dotyczących użytkowania
tego urządzenia znajduje się w
części "WIP Com 3D" lub "WIP Sound"
w rozdziale „Audio i telematyka”.

WYPOSAŻENIE
11 4


Aby uniknąć zablokowania
pedałów:

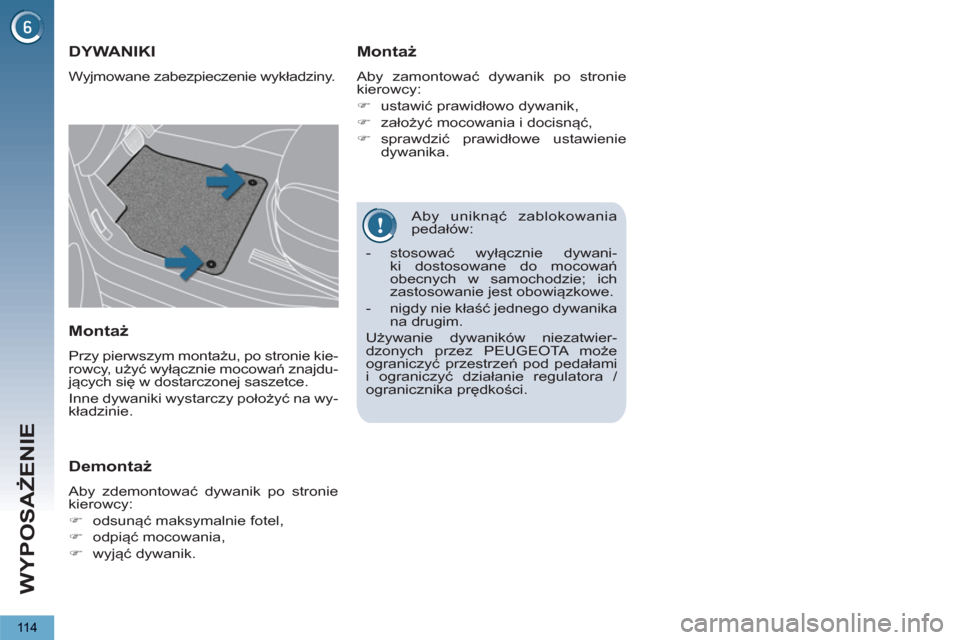

DYWANIKI

Wyjmowane zabezpieczenie wykładziny.


Montaż

Aby zamontować dywanik po stronie
kierowcy:


)
ustawić prawidłowo dywanik,

)
założyć mocowania i docisnąć,

)
sprawdzić prawidłowe ustawienie
dywanika.


Montaż

Przy pierwszym montażu, po stronie kie-
rowcy, użyć wyłącznie mocowań znajdu-
jących się w dostarczonej saszetce.
Inne dywaniki wystarczy położyć na wy-
kładzinie.


Demontaż

Aby zdemontować dywanik po stronie
kierowcy:


)
odsunąć maksymalnie fotel,

)
odpiąć mocowania,

)
wyjąć dywanik.


- stosować wyłącznie dywani-
ki dostosowane do mocowań
obecnych w samochodzie; ich
zastosowanie jest obowiązkowe.

- nigdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników niezatwier-
dzonych przez PEUGEOTA może
ograniczyć przestrzeń pod pedałami
i ograniczyć działanie regulatora /
ogranicznika prędkości.

WYPOSAŻENIE
115

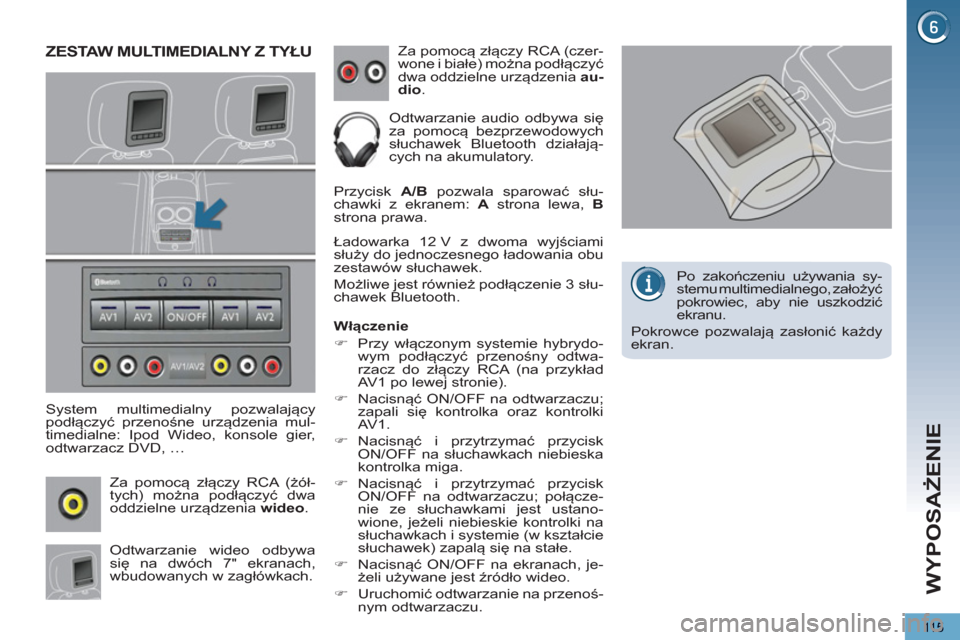

ZESTAW MULTIMEDIALNY Z TYŁU


System multimedialny pozwalający
podłączyć przenośne urządzenia mul-
timedialne: Ipod Wideo, konsole gier,
odtwarzacz DVD, …

Za pomocą złączy RCA (żół-
tych) można podłączyć dwa
oddzielne urządzenia wideo
.

Odtwarzanie wideo odbywa
się na dwóch 7" ekranach,
wbudowanych w zagłówkach.
Za pomocą złączy RCA (czer-
wone i białe) można podłączyć
dwa oddzielne urządzenia au-
dio
.

Odtwarzanie audio odbywa się
za pomocą bezprzewodowych
słuchawek Bluetooth działają-
cych na akumulatory.

Przycisk A/B
pozwala sparować słu-
chawki z ekranem: A
strona lewa, B

strona prawa.

Włą
czenie


)
Przy włączonym systemie hybrydo-
wym podłączyć przenośny odtwa-
rzacz do złączy RCA (na przykład
AV1 po lewej stronie).

)
Nacisnąć ON/OFF na odtwarzaczu;
zapali się kontrolka oraz kontrolki
AV1.

)
Nacisnąć i przytrzymać przycisk
ON/OFF na słuchawkach niebieska
kontrolka miga.

)
Nacisnąć i przytrzymać przycisk
ON/OFF na odtwarzaczu; połącze-
nie ze słuchawkami jest ustano-
wione, jeżeli niebieskie kontrolki na
słuchawkach i systemie (w kształcie
słuchawek) zapalą się na stałe.

)
Nacisnąć ON/OFF na ekranach, je-
żeli używane jest źródło wideo.

)
Uruchomić odtwarzanie na przenoś-
nym odtwarzaczu.


Po zakończeniu używania sy-
stemu multimedialnego, założ
yć
pokrowiec, aby nie uszkodzić
ekranu.
Pokrowce pozwalają zasłonić każdy
ekran.
Ładowarka 12 V z dwoma wyjściami
służy do jednoczesnego ładowania obu
zestawów słuchawek.
Możliwe jest również podłączenie 3 słu-
chawek Bluetooth.

WYPOSAŻENIE
116

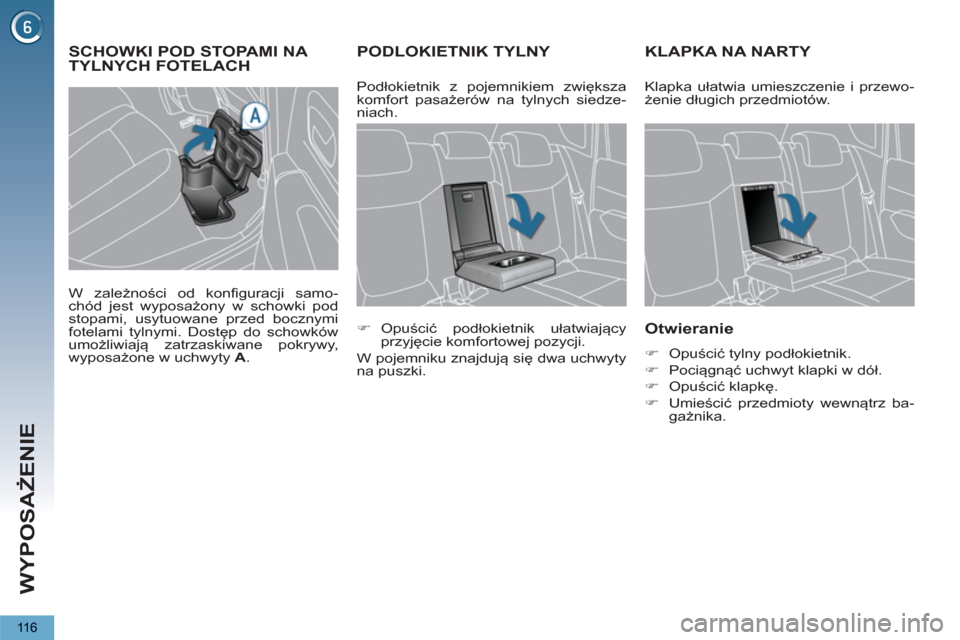

PODLOKIETNIK TYLNY KLAPKA NA NARTY

Otwieranie



)
Opuścić tylny podłokietnik.

)
Pociągnąć uchwyt klapki w dół.

)
Opuścić klapkę.

)
Umieścić przedmioty wewnątrz ba-
gażnika.


)
Opuścić podłokietnik ułatwiający
przyjęcie komfortowej pozycji.
W pojemniku znajdują się dwa uchwyty
na puszki. Podłokietnik z pojemnikiem zwiększa
komfort pasażerów na tylnych siedze-
niach. Klapka ułatwia umieszczenie i przewo-
żenie długich przedmiotów.





SCHOWKI POD STOPAMI NA TYLNYCH FOTELACH


W zależności od konfiguracji samo-
chód jest wyposażony w schowki pod
stopami, usytuowane przed bocznymi
fotelami tylnymi. Dostęp do schowków
umożliwiają zatrzaskiwane pokrywy,
wyposażone w uchwyty A
.

WYPOSAŻENIE
11 7

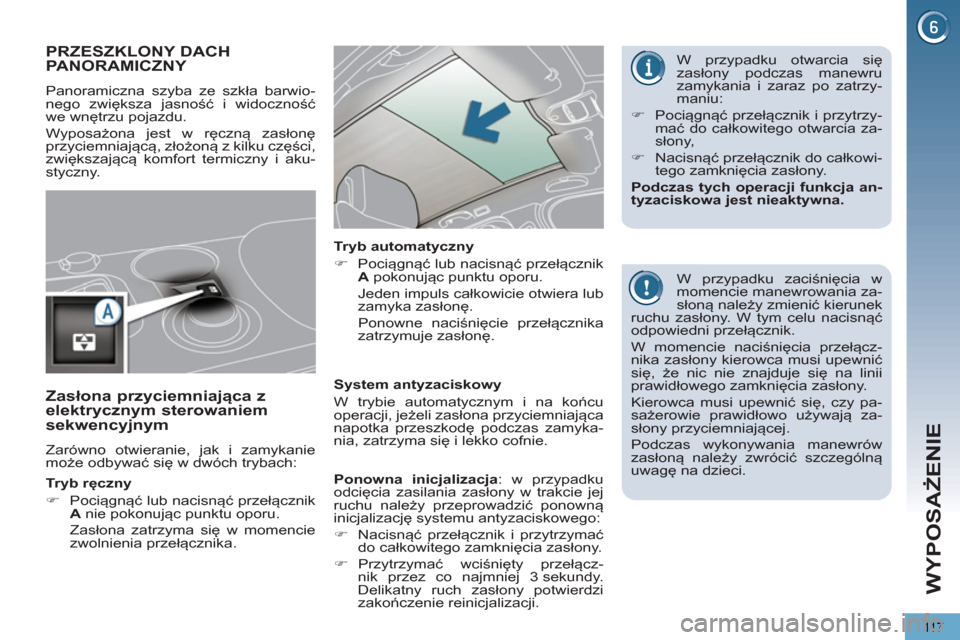

PRZESZKLONY DACH PANORAMICZNY

Panoramiczna szyba ze szkła barwio-
nego zwiększa jasność i widoczność
we wnętrzu pojazdu.
Wyposażona jest w ręczną zasłonę
przyciemniającą, złożoną z kilku części,
zwiększającą komfort termiczny i aku-
styczny.

W przypadku zaciśnięcia w
momencie manewrowania za-
słoną należy zmienić kierunek
ruchu zasłony. W tym celu nacisnąć
odpowiedni przełącznik.
W momencie naciśnięcia przełącz-
nika zasłony kierowca musi upewnić
się, że nic nie znajduje się na linii
prawidłowego zamknięcia zasłony.
Kierowca musi upewnić się
, czy pa-
sażerowie prawidłowo używają za-
słony przyciemniającej.
Podczas wykonywania manewrów
zasłoną należy zwrócić szczególną
uwagę na dzieci.


Tryb ręczny


)
Pociągnąć lub nacisnąć przełącznik
A
nie pokonując punktu oporu.
Zasłona zatrzyma się w momencie
zwolnienia przełącznika.

Tryb automatyczny


)
Pociągnąć lub nacisnąć przełącznik
A
pokonując punktu oporu.
Jeden impuls całkowicie otwiera lub
zamyka zasłonę.
Ponowne naciśnięcie przełącznika
zatrzymuje zasłonę
.


System antyzaciskowy
W trybie automatycznym i na końcu
operacji, jeżeli zasłona przyciemniająca
napotka przeszkodę podczas zamyka-
nia, zatrzyma się i lekko cofnie.


Zasłona przyciemniająca z
elektrycznym sterowaniem
sekwencyjnym
Zarówno otwieranie, jak i zamykanie
może odbywać się w dwóch trybach:
W przypadku otwarcia się
zasłony podczas manewru
zamykania i zaraz po zatrzy-
maniu:


)
Pociągnąć przełącznik i przytrzy-
mać do całkowitego otwarcia za-
słony,

)
Nacisnąć przełącznik do całkowi-
tego zamknięcia zasłony.

Podczas tych operacji funkcja an-
tyzaciskowa jest nieaktywna.



Ponowna inicjalizacja
: w przypadku
odcięcia zasilania zasłony w trakcie jej
ruchu należy przeprowadzić ponowną
inicjalizację systemu antyzaciskowego:


)
Nacisnąć przełącznik i przytrzymać
do całkowitego zamknięcia zasłony.

)
Przytrzymać wciśnięty przełącz-
nik przez co najmniej 3 sekundy.
Delikatny ruch zasłony potwierdzi
zakończenie reinicjalizacji.

WYPOSAŻENIE
118

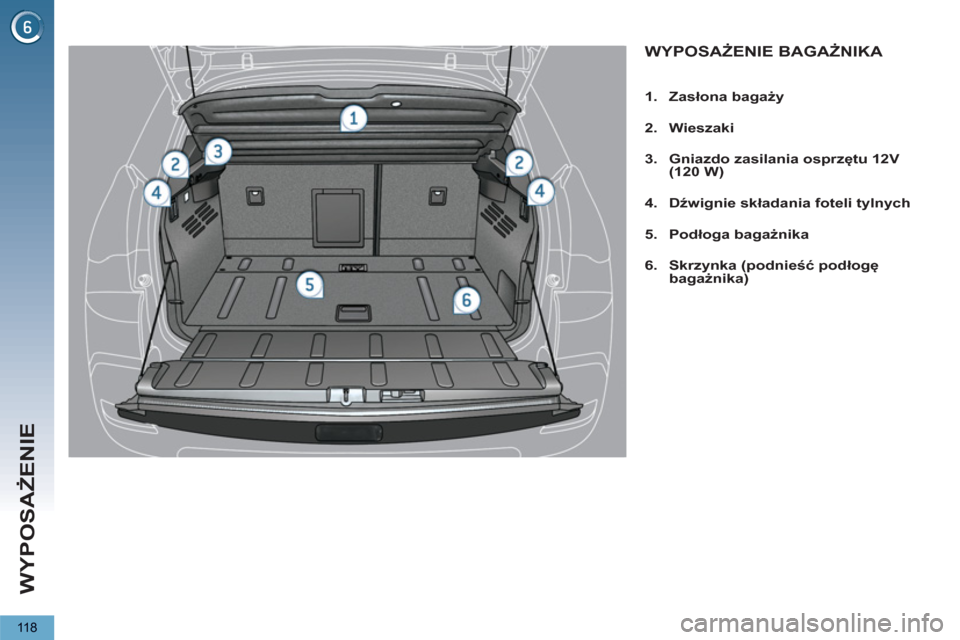

WYPOSAŻENIE BAGAŻNIKA




1.
Zasłona bagaży


2.
Wieszaki


3.
Gniazdo zasilania osprzętu 12V

(120 W)


4.
Dźwignie składania foteli tylnych


5.
Podłoga bagażnika


6.
Skrzynka (podnieść podłogę
bagażnika)
