2012 Peugeot 3008 Hybrid 4 Instrukcja Obsługi (in Polish)

15
W
P

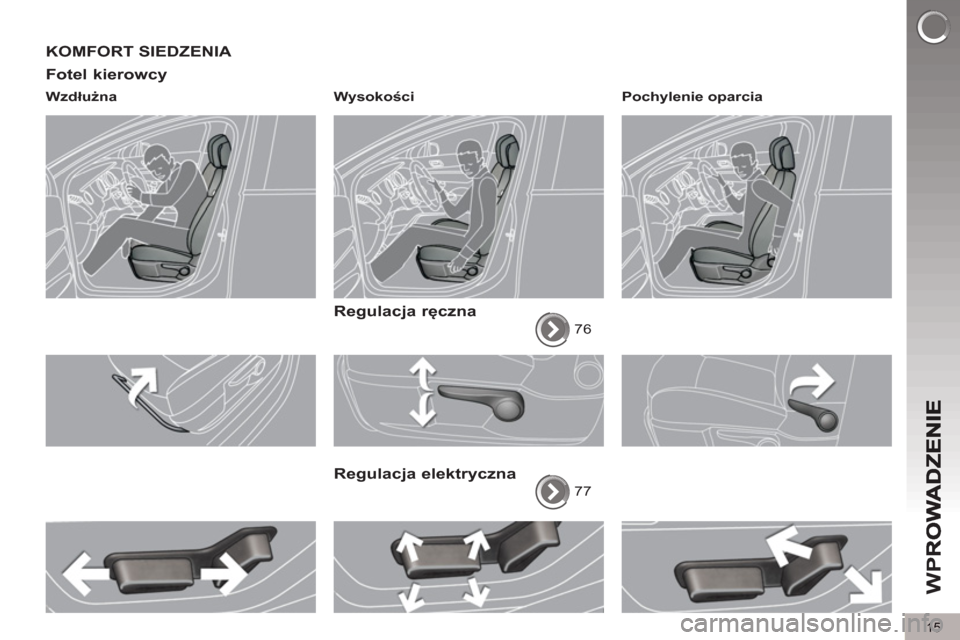

KOMFORT SIEDZENIA
Fotel kierowc
y

Wzdłużna
Wysokości


Regulacja ręczna

76


Regulacja elektryczna

77
Pochylenie oparcia

16
W
P

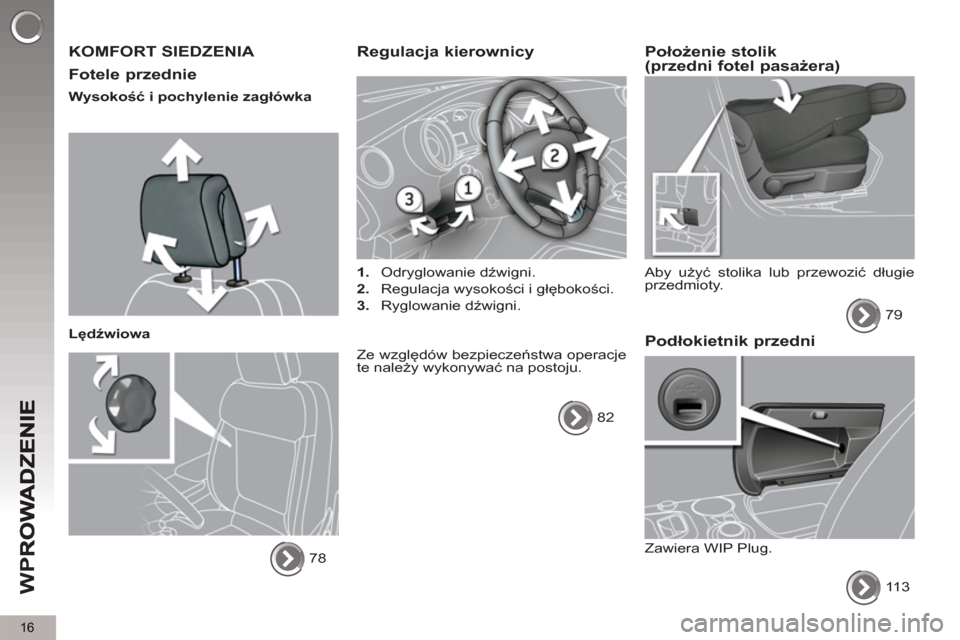

KOMFORT SIEDZENIA

Fotele
przednie


Wysokość i pochylenie zagłówka

Lędźwiowa
78

Regulacja kierownicy



1.
Odryglowanie dźwigni.

2.
Regulacja wysokości i głębokości.

3.
Ryglowanie dźwigni.
Ze względów bezpieczeństwa operacje
te należy wykonywać na postoju.
82

Położenie stolik(przedni fotel pasażera)

Aby użyć stolika lub przewozić długie
przedmioty.
79


Podłokietnik przedni

Zawiera WIP Plug.
113

W
P

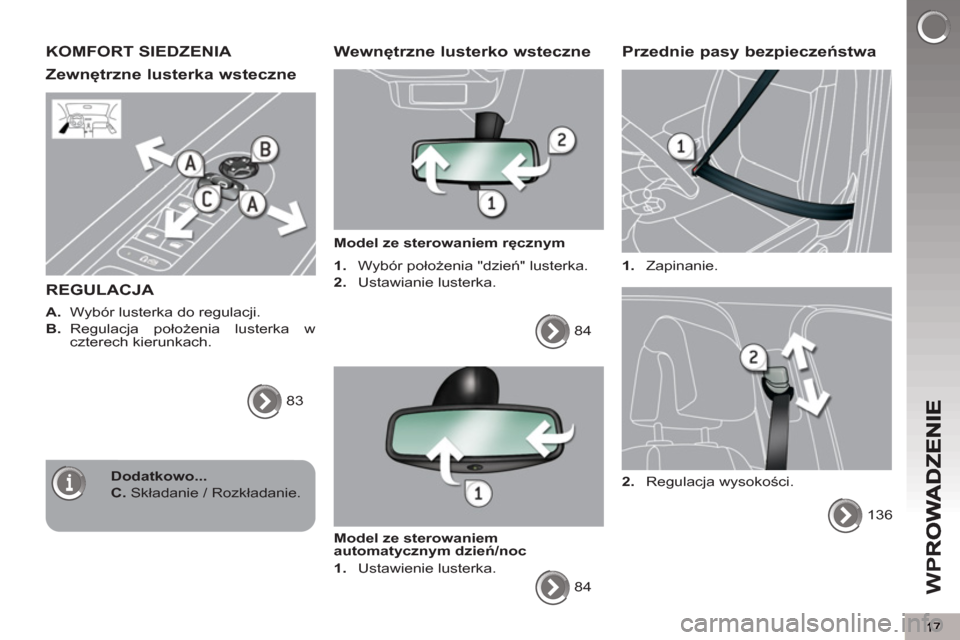

KOMFORT SIEDZENIA
Zewn
ętrzne lusterka wsteczne
REGULACJ
A

A.
Wybór lusterka do regulacji.

B.
Regulacja położenia lusterka w
czterech kierunkach.
83

Wewnętrzne lusterko wsteczne


Model ze sterowaniem ręcznym


1.
Wybór położenia "dzień" lusterka.

2.
Ustawianie lusterka.
84

Model ze sterowaniem
automatycznym dzień/noc


1.
Ustawienie lusterka.
84

Przednie pasy bezpieczeństwa



1.
Zapinanie.
136
2.
Regulacja wysokości.

Dodatkowo...


C.
Składanie / Rozkładanie.

18
W
P

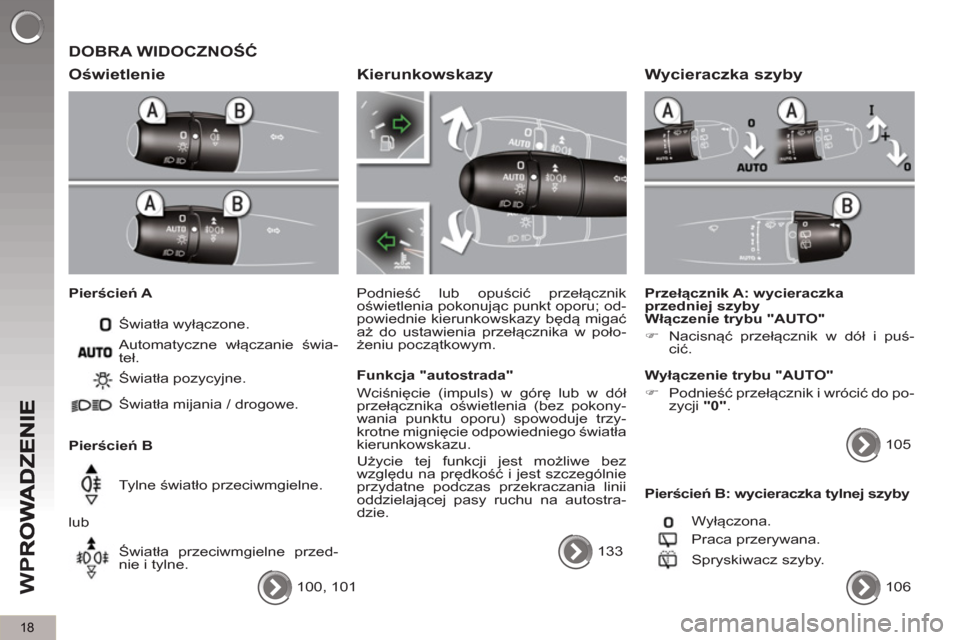

DOBRA WIDOCZNOŚĆ

Oświetlenie


Pierścień A
Światła wyłączone.

Pierścień B Światła pozycyjne.
Światła mijania / drogowe.
Tylne światło przeciwmgielne.
lub
Światła przeciwmgielne przed-
nie i tylne. Automatyczne włączanie świa-
teł.
100, 101

Kierunkowskazy

Podnieść lub opuścić przełącznik
oświetlenia pokonując punkt oporu; od-
powiednie kierunkowskazy będą migać
aż do ustawienia przełącznika w poło-
żeniu początkowym.

Funkcja "autostrada"
Wciśnięcie (impuls) w górę lub w dół
przełącznika oświetlenia (bez pokony-
wania punktu oporu) spowoduje trzy-
krotne mignięcie odpowiedniego światła
kierunkowskazu.
Użycie tej funkcji jest możliwe bez
względu na prędkość i jest szczególnie
przydatne podczas przekraczania linii
oddzielającej pasy ruchu na autostra-
dzie.
133


Wycieraczka szyby


Przełącznik A: wycieraczka
przedniej szyby

Włączenie trybu "AUTO"


)
Nacisnąć przełącznik w dół i puś-
cić.


Wyłączenie trybu "AUTO"


)
Podnieść przełącznik i wrócić do po-
zycji "0"
.
105

Pierścień B: wycieraczka tylnej szyby
Wyłączona.
Praca przerywana.
Spryskiwacz szyby.
106

19
W
P
BEZPIECZEŃSTWO
Zestaw wskaźników



A.
Po włączeniu zapłonu wskazówka
powinna wskazywać poziom paliwa
w zbiorniku.

B.
Po włączeniu zapłonu wskaźnik po-
ziomu oleju powinien przez kilka se-
kund wyświetlać "OIL OK"
.
Jeżeli poziomy są nieprawidłowe na-
leży uzupełnić poziom w odpowiednim
zbiorniku.
47


Kontrolki



1.
Po włączeniu zapłonu zapalają się
pomarańczowe i czerwone kontrolki
alarmowe.

2.
Przy aktywnym trybie hybrydowym
kontrolki te powinny zgasnąć.
Jeżeli kontrolki pozostaną zapalone na-
leży zapoznać się z informacjami w od-
powiedni rozdziale.
49
Panele przycisków


Zapalenie się kontrolki sygnalizuje stan
działania danej funkcji.



A.
ECO OFF.
38
161
135
90
151
133
95


B.
Pomoc graficzna i
dźwiękowa przy par-
kowaniu.

C.
ESP OFF.

D.
Alarm pojemnościowy.

E.
Wyświetlacz na przed-
niej szybie.

F.
Światła awaryjne.

G.
Centralny zamek.

Dolny




Środkowy

20
W
P

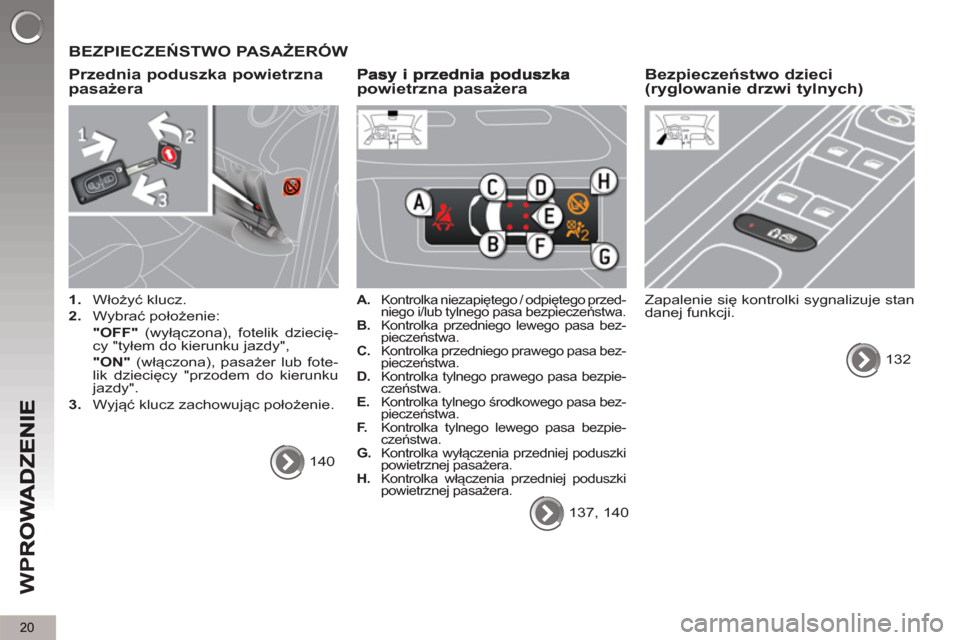

BEZPIECZEŃSTWO PASAŻERÓW

Przednia
poduszka powietrzna pasażera



1.
Włożyć klucz.

2.
Wybrać położenie:
"OFF"
(wyłączona), fotelik dziecię-
cy "tyłem do kierunku jazdy",
"ON"
(włączona), pasażer lub fote-
lik dziecięcy "przodem do kierunku
jazdy".

3.
Wyjąć klucz zachowując położenie.
140
powietrzna pasażera



A.
Kontrolka niezapiętego / odpiętego przed-
niego i/lub tylnego pasa bezpieczeństwa.

B.
Kontrolka przedniego lewego pasa bez-
pieczeństwa.

C.
Kontrolka przedniego prawego pasa bez-
pieczeństwa.

D.
Kontrolka tylnego prawego pasa bezpie-
czeństwa.

E.
Kontrolka tylnego środkowego pasa bez-
pieczeństwa.

F.
Kontrolka tylnego lewego pasa bezpie-
czeństwa.

G.
Kontrolka wyłączenia przedniej poduszki
powietrznej pasażera.

H.
Kontrolka włączenia przedniej poduszki
powietrznej pasażera.

137, 140


Bezpieczeństwo dzieci (ryglowanie drzwi tylnych)

Zapalenie się kontrolki sygnalizuje stan
danej funkcji.
132

21
W
P

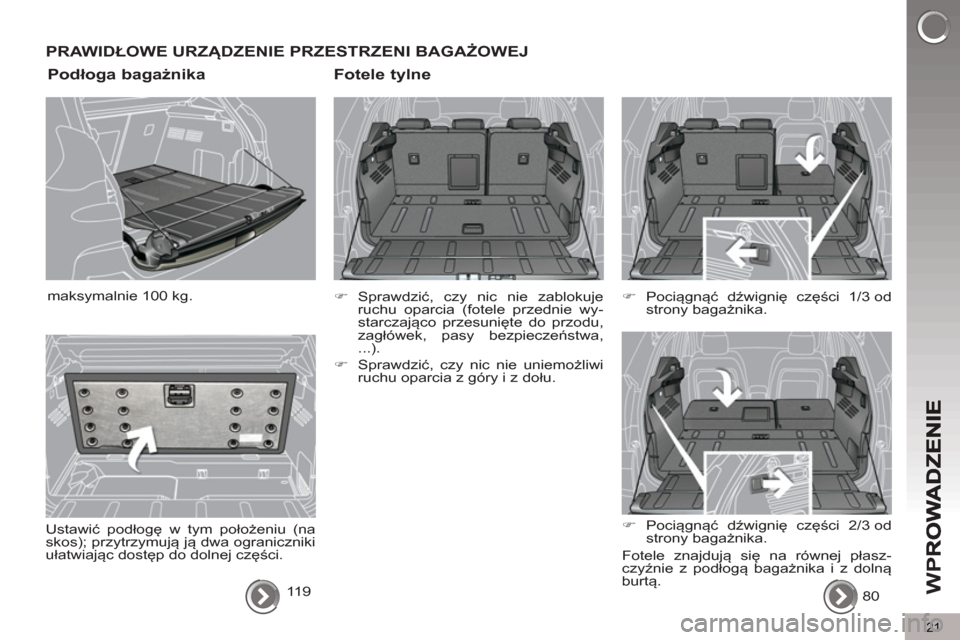

PRAWIDŁOWE URZĄDZENIE PRZESTRZENI BAGAŻOWEJ

Fotele t
ylne




)
Sprawdzić, czy nic nie zablokuje
ruchu oparcia (fotele przednie wy-
starczająco przesunięte do przodu,
zagłówek, pasy bezpieczeństwa,
...).

)
Sprawdzić, czy nic nie uniemożliwi
ruchu oparcia z góry i z dołu.

80


)
Pociągnąć dźwignię części 1/3 od
strony bagażnika.




)
Pociągnąć dźwignię części 2/3 od
strony bagażnika.

Podłoga bagażnika

11 9
maksymalnie 100 kg.

Ustawić podłogę w tym położeniu (na
skos); przytrzymują ją dwa ograniczniki
ułatwiając dostęp do dolnej części.
Fotele znajdują się na równej płasz-
czyźnie z podłogą bagażnika i z dolną
burtą.

22
W
P

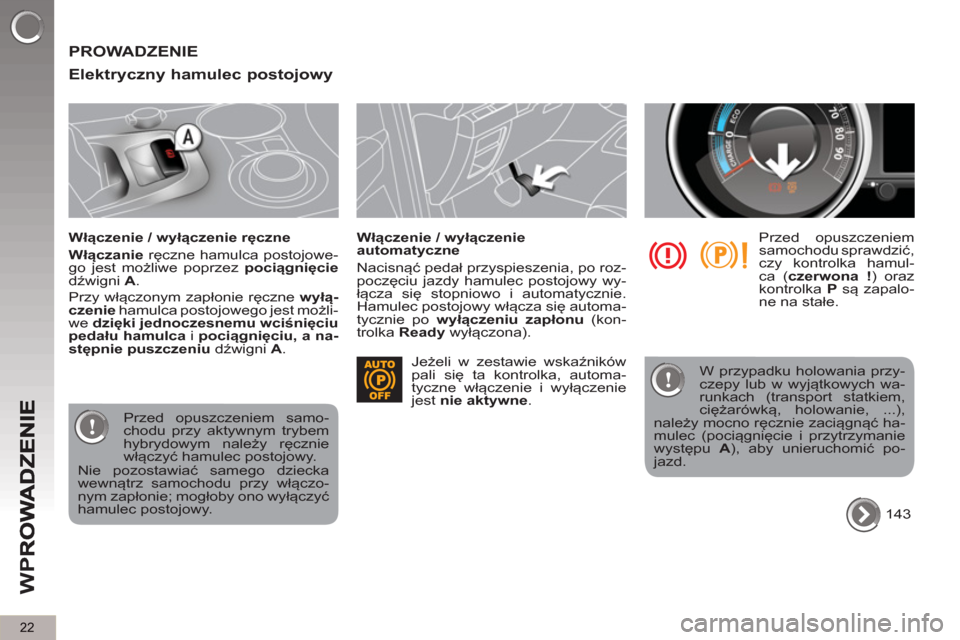

PROWADZENIE

Elektr
yczny hamulec postojowy


Włączenie / wyłączenie ręczne

Włączanie
ręczne hamulca postojowe-
go jest możliwe poprzez pociągnięcie

dźwigni A
.
Przy włączonym zapłonie ręczne wyłą-
czenie
hamulca postojowego jest możli-
we dzięki jednoczesnemu wciśnięciu
pedału hamulca
i pociągnięciu, a na-
stępnie puszczeniu
dźwigni A
.
Włączenie / wyłączenie
automatyczne


Nacisnąć pedał przyspieszenia, po roz-
poczęciu jazdy hamulec postojowy wy-
łącza się stopniowo i automatycznie.
Hamulec postojowy włącza się automa-
tycznie po wyłączeniu zapłonu
(kon-
trolka Ready
wyłączona).

Przed opuszczeniem samo-
chodu przy aktywnym trybem
hybrydowym należy ręcznie
włączyć hamulec postojowy.
Przed opuszczeniem
samochodu sprawdzić,
czy kontrolka hamul-
ca ( czerwona !
) oraz
kontrolka P
są zapalo-
ne na stałe.
Nie pozostawiać samego dziecka
wewnątrz samochodu przy włączo-
nym zapłonie; mogłoby ono wyłączyć
hamulec postojowy.
143 Jeżeli w zestawie wskaźników
pali się ta kontrolka, automa-
tyczne włączenie i wyłączenie
jest nie
aktywne
.
W przypadku holowania przy-
czepy lub w wyjątkowych wa-
runkach (transport statkiem,
ciężarówką, holowanie, ...),
należy mocno ręcznie zaciągnąć ha-
mulec (pociągnię
cie i przytrzymanie
występu A
), aby unieruchomić po-
jazd.
