2012 Peugeot 3008 Hybrid 4 Instrukcja Obsługi (in Polish)

INFORMACJE PRAKTYCZNE
183

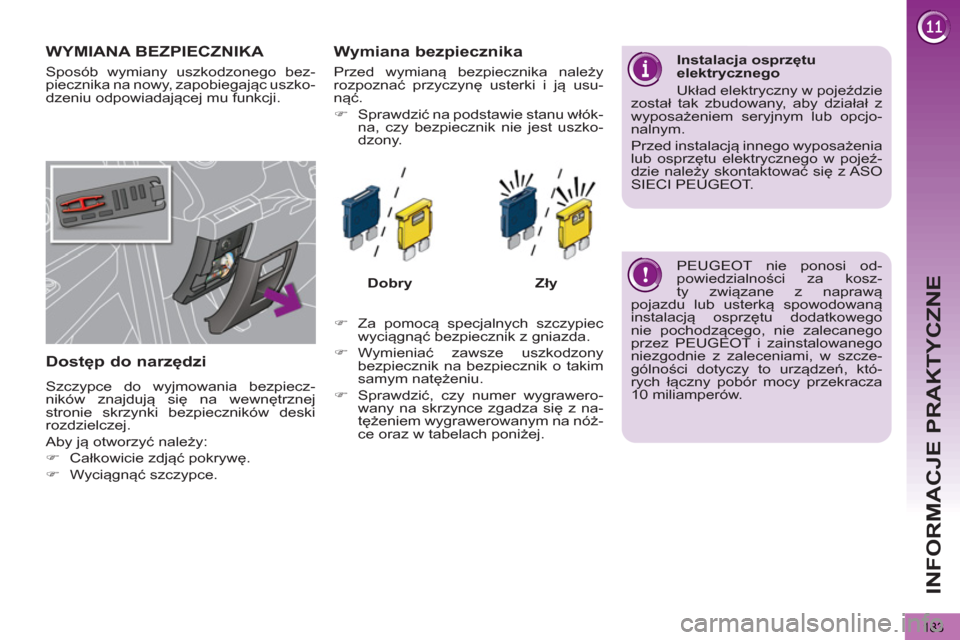

WYMIANA BEZPIECZNIKA

Dostęp do narzędzi

Szczypce do wyjmowania bezpiecz-
ników znajdują się na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
Aby ją otworzyć należy:


)
Całkowicie zdjąć pokrywę.

)
Wyciągnąć szczypce.



Wymiana bezpiecznika



Dobry



Zły





)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.

)
Wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu.

)
Sprawdzić, czy numer wygrawero-
wany na skrzynce zgadza się z na-
tężeniem wygrawerowanym na nóż-
ce oraz w tabelach poniżej.

Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe
został tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeź-
dzie należy skontaktować się z ASO
SIECI PEUGEOT.

PEUGEOT nie ponosi od-
powiedzialności za kosz-
ty związane z naprawą
pojazdu lub usterką spowodowaną
instalacją osprz
ętu dodatkowego
nie pochodzącego, nie zalecanego
przez PEUGEOT i zainstalowanego
niezgodnie z zaleceniami, w szcze-
gólności dotyczy to urządzeń, któ-
rych łączny pobór mocy przekracza
10 miliamperów.

Przed wymianą bezpiecznika należy
rozpoznać przyczynę usterki i ją usu-
nąć.


)
Sprawdzić na podstawie stanu włók-
na, czy bezpiecznik nie jest uszko-
dzony.
Sposób wymiany uszkodzonego bez-
piecznika na nowy, zapobiegając uszko-
dzeniu odpowiadającej mu funkcji.

INFORMACJE PRAKTYCZNE
184

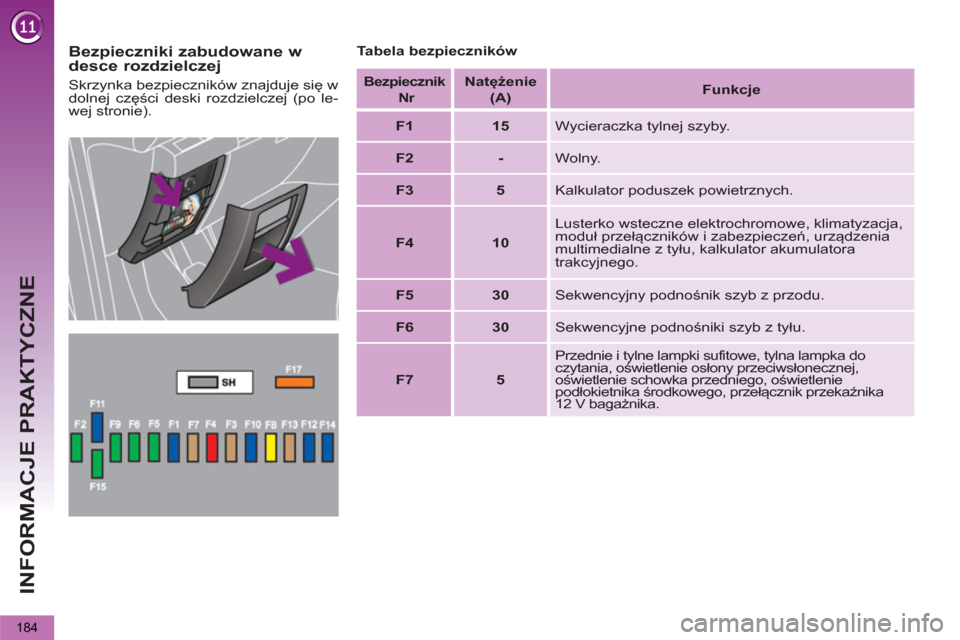

Bezpieczniki zabudowane w
desce rozdzielczej
Tabela bezpieczników

Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej (po le-
wej stronie).



Bezpiecznik



Nr


Natężenie
(A)

Funkcje




F1



15

Wycieraczka tylnej szyby.


F2



-

Wolny.


F3



5

Kalkulator poduszek powietrznych.


F4



10

Lusterko wsteczne elektrochromowe, klimatyzacja,
moduł przełączników i zabezpieczeń, urządzenia
multimedialne z tyłu, kalkulator akumulatora
trakcyjnego.


F5



30

Sekwencyjny podnośnik szyb z przodu.


F6



30

Sekwencyjne podnośniki szyb z tyłu.


F7



5

Przednie i tylne lampki sufitowe, tylna lampka do
czytania, oświetlenie osłony przeciwsłonecznej,
oświetlenie schowka przedniego, oświetlenie
podłokietnika środkowego, przełącznik przekaźnika
12 V bagażnika.

INFORMACJE PRAKTYCZNE
185

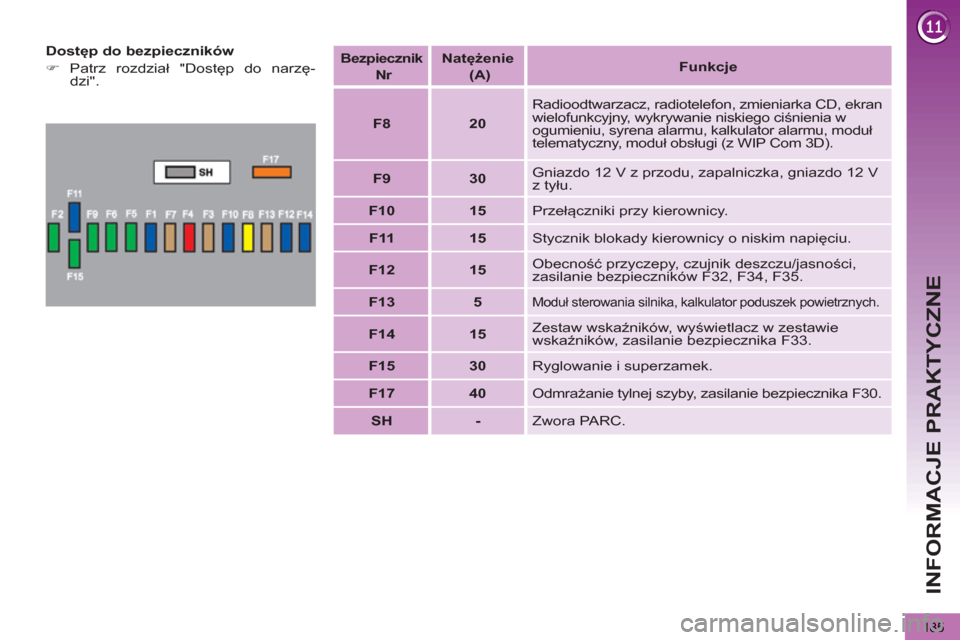

Dostęp do bezpieczników


)
Patrz rozdział "Dostęp do narzę-
dzi".


Bezpiecznik



Nr


Natężenie
(A)


Funkcje




F8



20

Radioodtwarzacz, radiotelefon, zmieniarka CD, ekran
wielofunkcyjny, wykrywanie niskiego ciśnienia w
ogumieniu, syrena alarmu, kalkulator alarmu, moduł
telematyczny, moduł obsługi (z WIP Com 3D).


F9



30

Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V
z tyłu.


F10



15

Przełączniki przy kierownicy.


F11



15

Stycznik blokady kierownicy o niskim napięciu.


F12



15

Obecność przyczepy, czujnik deszczu/jasności,
zasilanie bezpieczników F32, F34, F35.


F13



5



Moduł sterowania silnika, kalkulator poduszek powietrznych.



F14



15

Zestaw wskaźników, wyświetlacz w zestawie
wskaźników, zasilanie bezpiecznika F33.


F15



30

Ryglowanie i superzamek.


F17



40

Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.


SH



-

Zwora PARC.

INFORMACJE PRAKTYCZNE
186

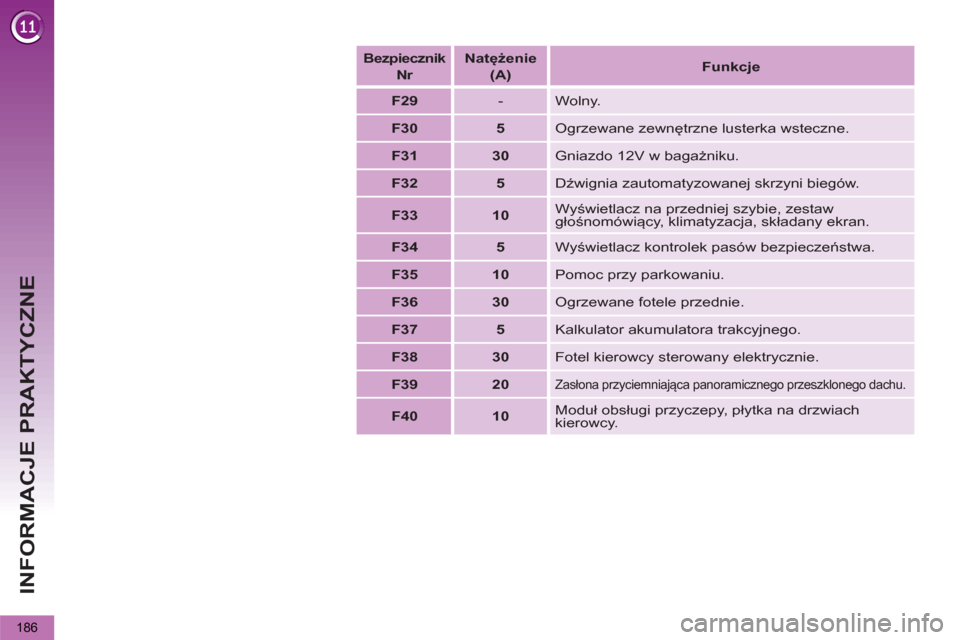

Bezpiecznik
Nr



Natężenie
(A)



Funkcje




F29


- Wolny.


F30



5

Ogrzewane zewnętrzne lusterka wsteczne.


F31



30

Gniazdo 12V w bagażniku.


F32



5

Dźwignia zautomatyzowanej skrzyni biegów.


F33



10

Wyświetlacz na przedniej szybie, zestaw
głośnomówiący, klimatyzacja, składany ekran.


F34



5

Wyświetlacz kontrolek pasów bezpieczeństwa.


F35



10

Pomoc przy parkowaniu.


F36



30

Ogrzewane fotele przednie.


F37



5

Kalkulator akumulatora trakcyjnego.


F38



30

Fotel kierowcy sterowany elektrycznie.


F39



20



Zasłona przyciemniająca panoramicznego przeszklonego dachu.



F40



10

Moduł obsługi przyczepy, płytka na drzwiach
kierowcy.

INFORMACJE PRAKTYCZNE
187

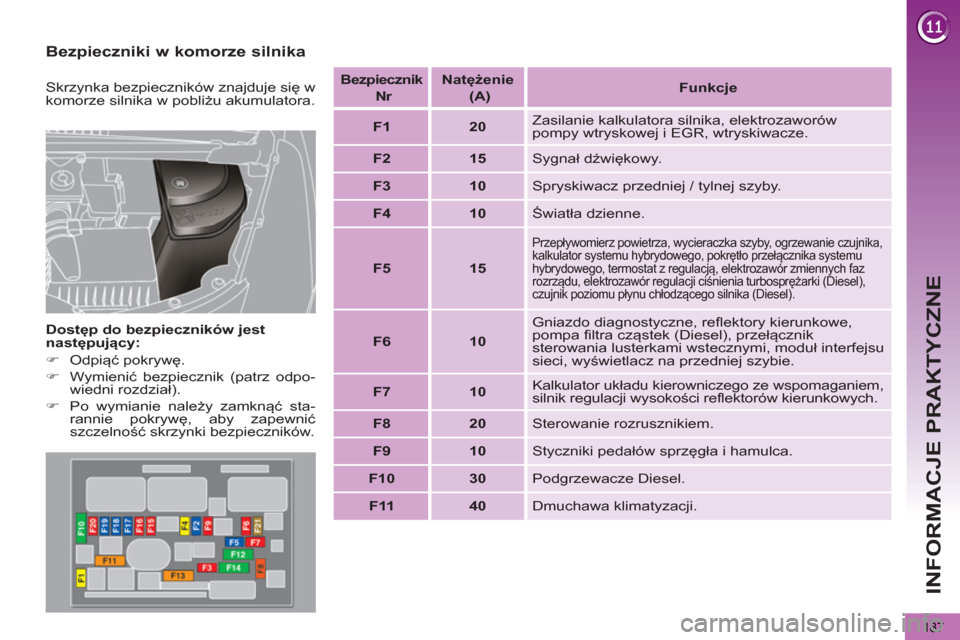

Bezpieczniki w komorze silnika


Dostęp do bezpieczników jest
następujący:


)
Odpiąć pokrywę.

)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).

)
Po wymianie należy zamknąć sta-
rannie pokrywę, aby zapewnić
szczelność skrzynki bezpieczników.


Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.


Bezpiecznik
Nr


Natężenie
(A)


Funkcje




F1


20
Zasilanie kalkulatora silnika, elektrozaworów
pompy wtryskowej i EGR, wtryskiwacze.


F2


15

Sygnał dźwiękowy.


F3


10

Spryskiwacz przedniej / tylnej szyby.


F4


10

Światła dzienne.


F5


15


Przepływomierz powietrza, wycieraczka szyby, ogrzewanie czujnika,
kalkulator systemu hybrydowego, pokrętło przełącznika systemu
hybrydowego, termostat z regulacją, elektrozawór zmiennych faz
rozrządu, elektrozawór regulacji ciśnienia turbosprężarki (Diesel),
czujnik poziomu płynu chłodzącego silnika (Diesel).



F6


10
Gniazdo diagnostyczne, reflektory kierunkowe,
pompa filtra cząstek (Diesel), przełącznik
sterowania lusterkami wstecznymi, moduł interfejsu
sieci, wyświetlacz na przedniej szybie.


F7


10
Kalkulator układu kierowniczego ze wspomaganiem,
silnik regulacji wysokości reflektorów kierunkowych.


F8


20

Sterowanie rozrusznikiem.


F9


10

Styczniki pedałów sprzęgła i hamulca.


F10


30

Podgrzewacze Diesel.


F11


40

Dmuchawa klimatyzacji.

INFORMACJE PRAKTYCZNE
188

Bezpiecznik
Nr


Natężenie
(A)

Funkcje



F12



30

Mała / Duża prędkość wycieraczki przedniej szyby.


F13



40

Zasilanie BSI (+ po zapłonie).


F14



30

Pompa wody aerotermy.


F15



10

Światła drogowe prawe.


F16



10

Światła drogowe lewe.


F17



15

Światło mijania lewe.


F18



15

Światło mijania prawe.


F19



15

Elektrozawór regulacji ciśnienia Turbo (Diesel).


F20



10

Czujnik poziomu płynu chłodniczego (Diesel).


F21



5

Sterowanie zespołem motowentylatora.

INFORMACJE PRAKTYCZNE
189

Mini i pół-bezpieczniki nad akumulatorem

Bezpieczniki maxi



Bezpiecznik

Nr


Natężenie
(A)



Funkcje



MF1 *



30

Elektryczna pompa próżniowa.


MF2 *



50

Moduł przyczepy.


MF3 *



60

Skrzynka bezpieczników kabiny.


MF4 *



80

BSI.


MF5 *



80

BSI.


MF6 *



30

Elektryczny hamulec postojowy.


MF7 *


- Wolny.


MF8 *



25

Spryskiwacz reflektorów.


Bezpiecznik
Nr


Natężenie
(A)

Funkcje




F1



5

Moduł sterowania nawiewem.


F2



5

Stycznik dwufunkcyjny hamulca.


F3



5

Moduł ładowania akumulatora.


F4



25

Elektrozawory ABS/CDS.


F5



5

Kalkulator ABS/CDS.


F6



15

Zautomatyzowana skrzynia biegów


F7 *



80



Zespół elektropompy układu kierowniczego ze wspomaganiem.



F8

*


60

Zespół motowentylatora.


F9 *



80

Moduł świec żarowych (Diesel).


F10 *



40

Zespół elektropompy ABS/CDS.


F11 *



100

Moduł komunikacji i zabezpieczeń.


F12 *



30

Zespół elektropompy, zautomatyzowana skrzynia
biegów.

*
Bezpieczniki maxi i niektóre bezpiecz-
niki stanowią dodatkowe zabezpiecze-
nie systemów elektrycznych. Wymiana
tych bezpieczników musi być wykona-
na w ASO SIECI PEUGEOT.

INFORMACJE PRAKTYCZNE
190

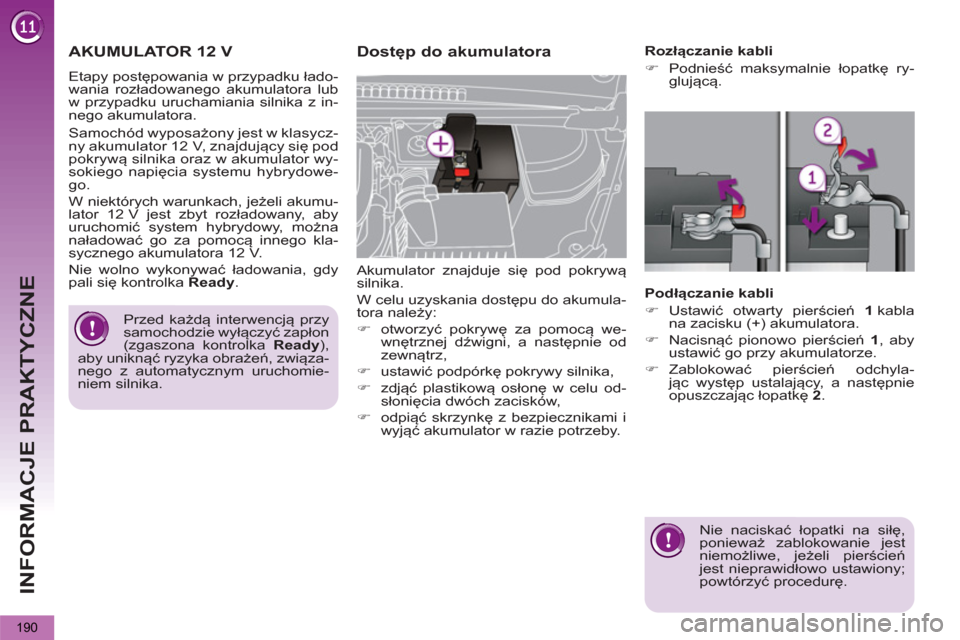

AKUMULATOR 12 V
Etapy postępowania w przypadku łado-
wania rozładowanego akumulatora lub
w przypadku uruchamiania silnika z in-
nego akumulatora.

Dostęp do akumulatora

Akumulator znajduje się pod pokrywą
silnika.
W celu uzyskania dostępu do akumula-
tora należy:


)
otworzyć pokrywę za pomocą we-
wnętrznej dźwigni, a następnie od
zewnątrz,

)
ustawić podpórkę pokrywy silnika,

)
zdjąć plastikową osłonę w celu od-
słonięcia dwóch zacisków,

)
odpiąć skrzynkę z bezpiecznikami i
wyjąć akumulator w razie potrzeby.


Rozłączanie kabli


)
Podnieść maksymalnie łopatkę ry-
glującą.


Podłączanie kabli


)
Ustawić otwarty pierścień 1
kabla
na zacisku (+) akumulatora.

)
Nacisnąć pionowo pierścień 1
, aby
ustawić go przy akumulatorze.

)
Zablokować pierścień odchyla-
jąc występ ustalający, a następnie
opuszczając łopatkę 2
.
Nie naciskać łopatki na siłę,
ponieważ zablokowanie jest
niemożliwe, jeżeli pierścień
jest nieprawidłowo ustawiony;
powtórzyć procedurę.

Przed każdą interwencją przy
samochodzie wyłączyć zapłon
(zgaszona kontrolka Ready
),
aby uniknąć ryzyka obrażeń, związa-
nego z automatycznym uruchomie-
niem silnika.












Samochód wyposażony jest w klasycz-
ny akumulator 12 V, znajdujący się pod
pokrywą silnika oraz w akumulator wy-
sokiego napięcia systemu hybrydowe-
go.
W niektórych warunkach, jeżeli akumu-
lator 12 V jest zbyt rozładowany, aby
uruchomić system hybrydowy, można
naładować go za pomocą innego kla-
sycznego akumulatora 12 V.
Nie wolno wykonywać ładowania, gdy
pali się kontrolka Ready
.
