2012 Peugeot 3008 Hybrid 4 Instrukcja Obsługi (in Polish)

INFORMACJE PRAKTYCZNE

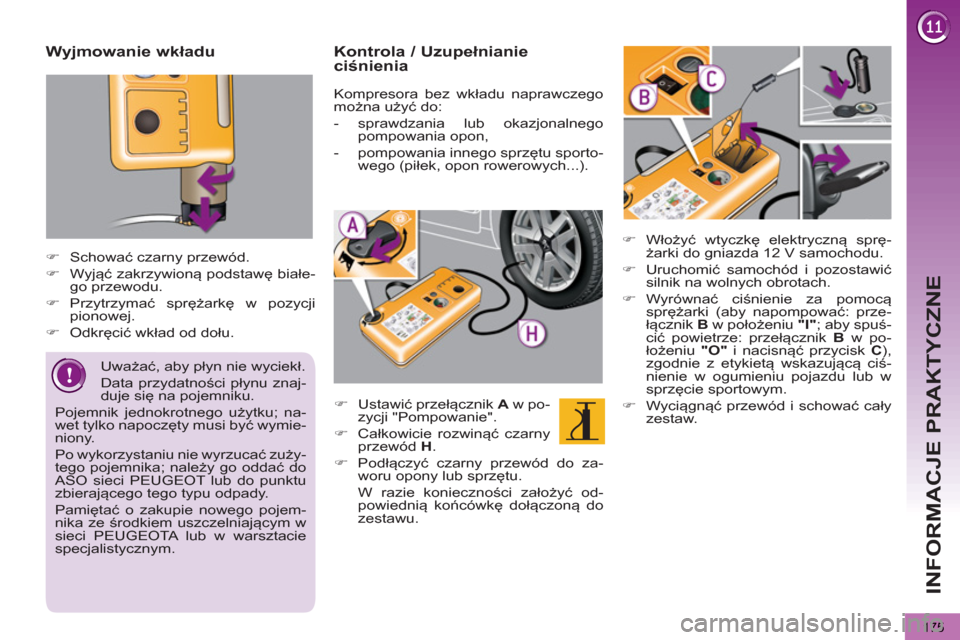

175

Wyjmowanie wkładu




)
Schować czarny przewód.

)
Wyjąć zakrzywioną podstawę białe-
go przewodu.

)
Przytrzymać sprężarkę w pozycji
pionowej.

)
Odkręcić wkład od dołu.

)
Włożyć wtyczkę elektryczną sprę-
żarki do gniazda 12 V samochodu.

)
Uruchomić samochód i pozostawić
silnik na wolnych obrotach.

)
Wyrównać ciśnienie za pomocą
sprężarki (aby napompować: prze-
łącznik B
w położeniu "I"
; aby spuś-
cić powietrze: przełącznik B
w po-
łożeniu "O"

i nacisnąć przycisk C
),
zgodnie z etykietą wskazującą ciś-
nienie w ogumieniu pojazdu lub w
sprzęcie sportowym.

)
Wyciągnąć przewód i schować cały
zestaw.


Uważać, aby płyn nie wyciekł.
Data przydatności płynu znaj-
duje się na pojemniku.
Pojemnik jednokrotnego użytku; na-
wet tylko napoczęty musi być wymie-
niony.
Po wykorzystaniu nie wyrzucać zuży-
tego pojemnika; należy go oddać do
ASO sieci PEUGEOT lub do punktu
zbierającego tego typu odpady.
Pamiętać o zakupie nowego pojem-
nika ze środkiem uszczelniającym w
sieci PEUGEOTA lub w warsztacie
specjalistycznym.



Kontrola / Uzupełnianie
ciśnienia


Kompresora bez wkładu naprawczego
można użyć do:


- sprawdzania lub okazjonalnego
pompowania opon,

- pompowania innego sprzętu sporto-
wego (piłek, opon rowerowych...).


)
Ustawić przełącznik A
w po-
zycji "Pompowanie".

)
Całkowicie rozwinąć czarny
przewód H
.

)
Podłączyć czarny przewód do za-
woru opony lub sprzętu.
W razie konieczności założyć od-
powiednią końcówkę dołączoną do
zestawu.

INFORMACJE PRAKTYCZNE
176

Narzędzia znajdują się w bagażniku.


Dostęp do narzędzi
Poniższe narzędzia są przystosowa-
ne do tego właśnie samochodu. Nie
należy ich używać do innych celów.

1.
Klucz do okręcania kół. *
Umożliwia odkręcenie śruby mo-
cujące koło.

2.
Podnośnik z korbką. *
Umożliwia podniesienie samo-
chódu.

3a.
Narzędzie do zdejmowania kołpa-
ków (zależnie od wyposażenia) * .
Umożliwia zdjęcie środkowego
kołpaka z alufelgi.

3b.
Narzędzie do zdejmowania "kap-
turów" śrub (zależnie od wyposa-
żenia) * .
Umożliwia zdjęcie osł
on (kaptu-
rów) śrub na alufelgach.
Lista narzędzi

Inne narzędzia
4.
Prowadnica centrująca * .
Umożliwia założenie koła z alu-
felgą na piastę.

5.
Klucz do śrub antykradzieżowych
(znajduje się w schowku przed-
nim) * .
Umożliwia dopasowanie klucza
do odkręcania kół do specjalnych
śrub antykradzieżowych.

6.

Kliny do zablokowania samochodu.


7.
Zdejmowany zaczep holowniczy.
Patrz rozdział "Elektryczny
hamulec postojowy".


Patrz rozdział "Holowanie po-
jazdu".

8.
Dźwignia awaryjnego odbloko-
wania hamulca elektrycznego.
Przed każdą interwencją przy
samochodzie wyłączyć zapłon
(zgaszona kontrolka Ready
),
aby uniknąć ryzyka obrażeń, związa-
nego z automatycznym uruchomie-
niem silnika.















Podczas stosowania urządzeń pod-
nośnikowych (na przykład podnoś-
nika będącego na wyposażeniu),
należy podstawiać urządzenie w
specjalnych do tego celu miejscach, aby nie
uszkodzić przewodów wysokiego napięcia.











WYMIANA KOŁA

Sposób wymiany uszkodzonego koła
na koło zapasowe.

*
Zależnie od kraju przeznaczenia.

INFORMACJE PRAKTYCZNE

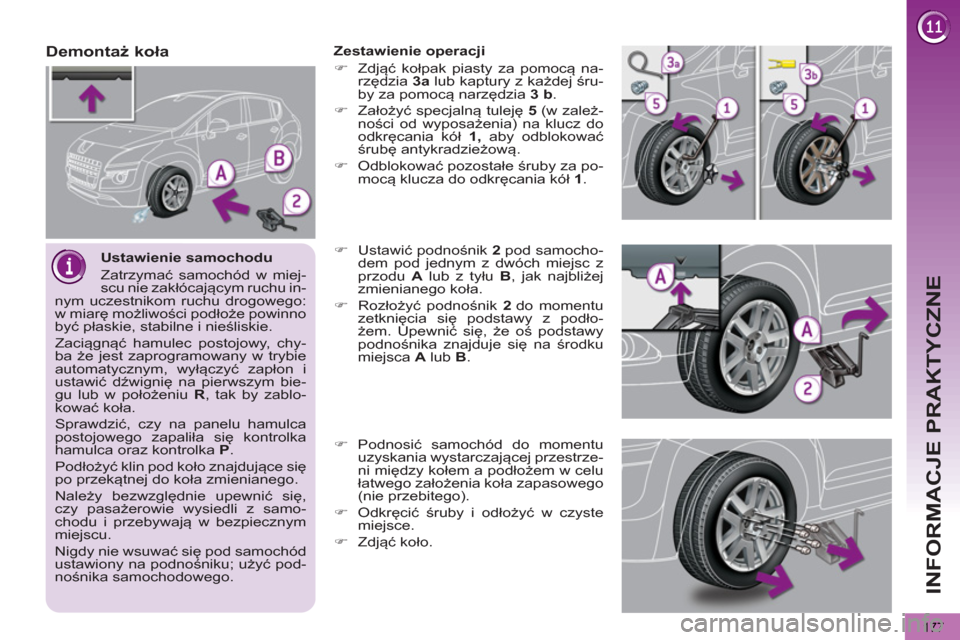

177

Ustawienie samochodu
Zatrzymać samochód w miej-
scu nie zakłócającym ruchu in-
nym uczestnikom ruchu drogowego:
w miarę możliwości podłoże powinno
być płaskie, stabilne i nieśliskie.
Zaciągnąć hamulec postojowy, chy-
ba że jest zaprogramowany w trybie
automatycznym, wyłączyć zapłon i
ustawić dźwignię na pierwszym bie-
gu lub w położeniu R
, tak by zablo-
kować koła.
Sprawdzić, czy na panelu hamulca
postojowego zapaliła się kontrolka
hamulca oraz kontrolka P
.
Podłożyć klin pod koło znajdujące się
po przekątnej do koła zmienianego.
Należy bezwzględnie upewni
ć się,
czy pasażerowie wysiedli z samo-
chodu i przebywają w bezpiecznym
miejscu.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku; użyć pod-
nośnika samochodowego.










Demontaż koła

Zestawienie operacji


)
Zdjąć kołpak piasty za pomocą na-
rzędzia 3a
lub kaptury z każdej śru-
by za pomocą narzędzia 3

b
.

)
Założyć specjalną tuleję 5
(w zależ-
ności od wyposażenia) na klucz do
odkręcania kół 1,
aby odblokować
śrubę antykradzieżową.

)
Odblokować pozostałe śruby za po-
mocą klucza do odkręcania kół 1
.




)
Ustawić podnośnik 2
pod samocho-
dem pod jednym z dwóch miejsc z
przodu A
lub z tyłu B
, jak najbliżej
zmienianego koła.

)
Rozłożyć podnośnik 2
do momentu
zetknięcia się podstawy z podło-
żem. Upewnić się, że oś podstawy
podnośnika znajduje się na środku
miejsca A
lub B
.




)
Podnosić samochód do momentu
uzyskania wystarczającej przestrze-
ni między kołem a podłożem w celu
łatwego założenia koła zapasowego
(nie przebitego).

)
Odkręcić śruby i odłożyć w czyste
miejsce.

)
Zdjąć koło.

INFORMACJE PRAKTYCZNE
178

Montaż koła

Zestawienie operacji


)
Założyć koło na piastę.

)
Przykręcić śruby ręką.

)
Dokręcić wstępnie śrubę antykra-
dzieżową za pomocą klucza do od-
kręcania śrub 1
, wyposażonego w
specjalną tuleję 5
(jeżeli jest na wy-
posażeniu).

)
Dokręcić wstępnie pozostałe śruby
za pomocą samego klucza do od-
kręcania śrub 1
.




)
Opuścić samochód.

)
Złożyć podnośnik 2
i wyciągnąć
spod samochodu.




)
Zablokować śrubę antykradzieżową
za pomocą klucza do odkręcania
śrub 1
, wyposażonego w specjalną
tuleję 5
(jeżeli jest na wyposażeniu).

)
Zablokować pozostałe śruby za po-
mocą samego klucza do odkręcania
śrub 1
.

)
Założyć kołpak piasty, a następnie
nacisnąć, aby go wpiąć lub założyć
kaptury na wszystkie śruby.

)
Schować narzędzia.


Po zmianie koła
Aby odpowiednio schować
koło w bagażniku należy zdjąć naj-
pierw środkową nakładkę.
Sprawdzić jak najszybciej dokręce-
nie śrub i ciśnienie koła zapasowego
w ASO SIECI PEUGEOT.
Naprawić przebitą oponę i jak naj-
szybciej założyć.

INFORMACJE PRAKTYCZNE

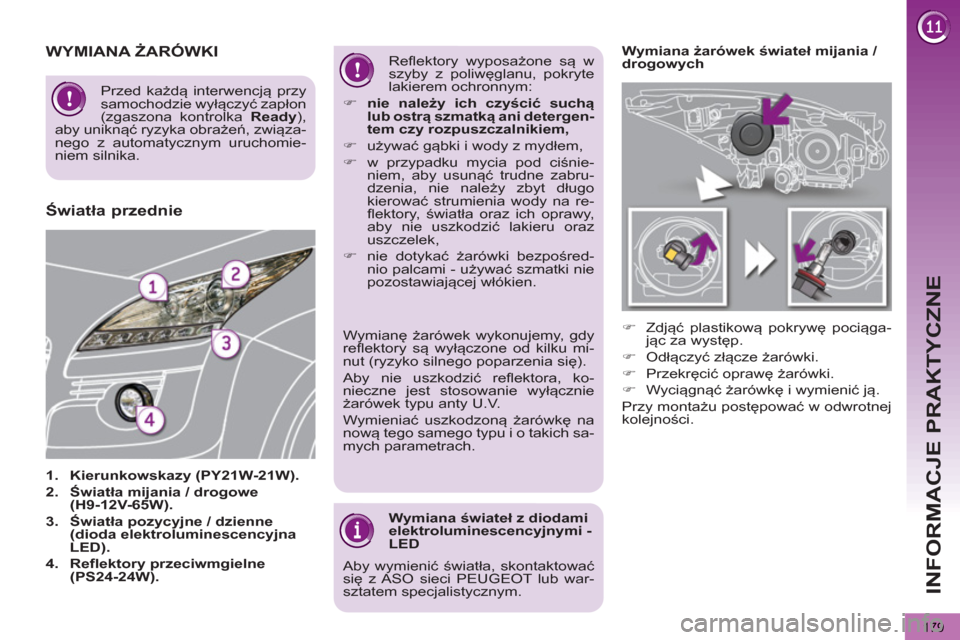

179







Wymiana żarówek świateł mijania /
drogowych


)
Zdjąć plastikową pokrywę pociąga-
jąc za występ.

)
Odłączyć złącze żarówki.

)
Przekręcić oprawę żarówki.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
WYMIANA ŻARÓWKI










1.
Kierunkowskazy (PY21W-21W).


2.
Światła mijania / drogowe
(H9-12V-65W).


3.
Światła pozycyjne / dzienne
(dioda elektroluminescencyjna
LED).


4.
Reflektory przeciwmgielne
(PS24-24W).



Reflektory wyposażone są w
szyby z poliwęglanu, pokryte
lakierem ochronnym:


)
nie należy ich czyścić suchą
lub ostrą szmatką ani detergen-
tem czy rozpuszczalnikiem,


)
używać gąbki i wody z mydłem,

)
w przypadku mycia pod ciśnie-
niem, aby usunąć trudne zabru-
dzenia, nie należy zbyt długo
kierować strumienia wody na re-
flektory, światła oraz ich oprawy,
aby nie uszkodzić lakieru oraz
uszczelek,

)
nie dotykać żarówki bezpoś
red-
nio palcami - używać szmatki nie
pozostawiającej włókien.


Światła przednie


Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku mi-
nut (ryzyko silnego poparzenia się).
Aby nie uszkodzić reflektora, ko-
nieczne jest stosowanie wyłącznie
żarówek typu anty U.V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich sa-
mych parametrach.


Wymiana świateł z diodami
elektroluminescencyjnymi -
LED
Aby wymienić światła, skontaktować
się z ASO sieci PEUGEOT lub war-
sztatem specjalistycznym.

Przed każdą interwencją przy
samochodzie wyłączyć zapłon
(zgaszona kontrolka Ready
),
aby uniknąć ryzyka obrażeń, związa-
nego z automatycznym uruchomie-
niem silnika.

INFORMACJE PRAKTYCZNE

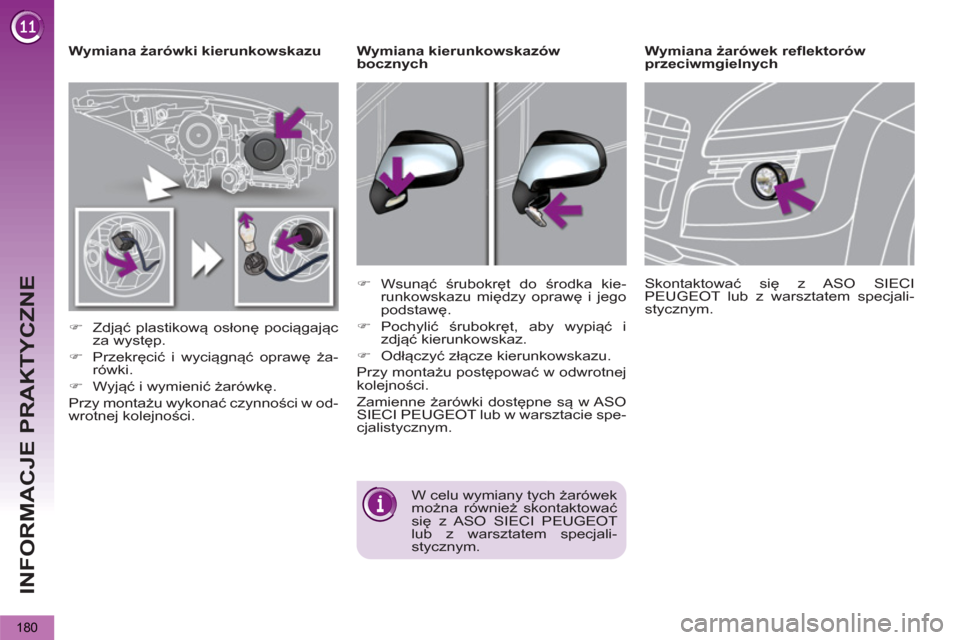

180


Wymiana żarówki kierunkowskazu


)
Zdjąć plastikową osłonę pociągając
za występ.

)
Przekręcić i wyciągnąć oprawę ża-
rówki.

)
Wyjąć i wymienić żarówkę.
Przy montażu wykonać czynności w od-
wrotnej kolejności.







Wymiana żarówek reflektorów
przeciwmgielnych

W celu wymiany tych żarówek
można również skontaktować
się z ASO SIECI PEUGEOT
lub z warsztatem specjali-
stycznym.
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.


)
Wsunąć śrubokręt do ś
rodka kie-
runkowskazu między oprawę i jego
podstawę.

)
Pochylić śrubokręt, aby wypiąć i
zdjąć kierunkowskaz.

)
Odłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w ASO
SIECI PEUGEOT lub w warsztacie spe-
cjalistycznym.






Wymiana kierunkowskazów
bocznych

INFORMACJE PRAKTYCZNE

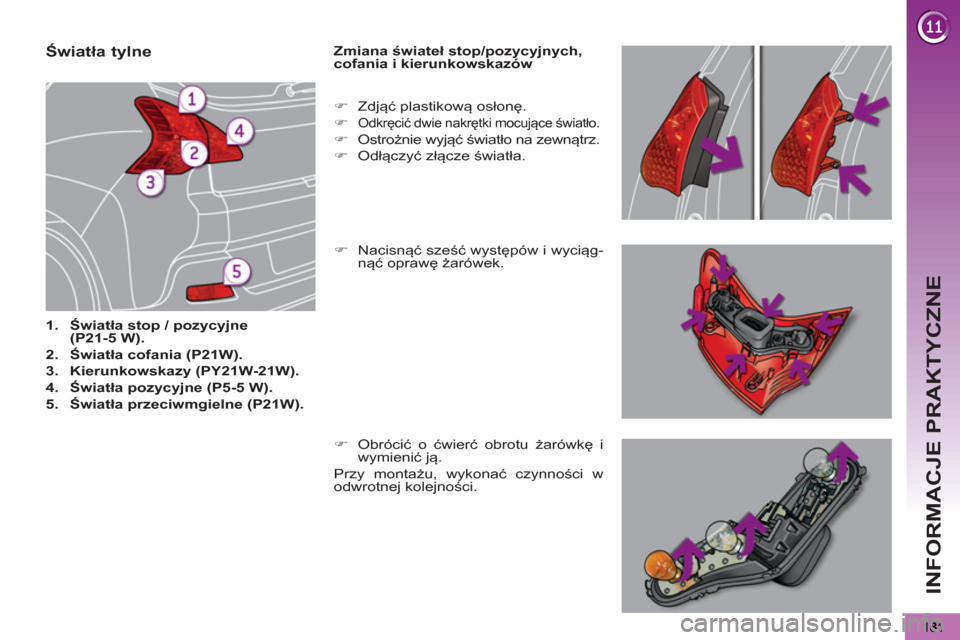

Światła tylne



1.
Światła stop / pozycyjne
(P21-5 W).


2.
Światła cofania (P21W).


3.
Kierunkowskazy (PY21W-21W).


4.
Światła pozycyjne (P5-5 W).


5.
Światła przeciwmgielne (P21W).




Zmiana świateł stop/pozycyjnych,
cofania i kierunkowskazów

)
Nacisnąć sześć występów i wyciąg-
nąć oprawę żarówek.

)
Zdjąć plastikową osłonę.

)

Odkręcić dwie nakrętki mocujące światło.

)
Ostrożnie wyjąć światło na zewnątrz.

)
Odłączyć złącze światła.

)
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, wykonać czynności w
odwrotnej kolejności.

INFORMACJE PRAKTYCZNE

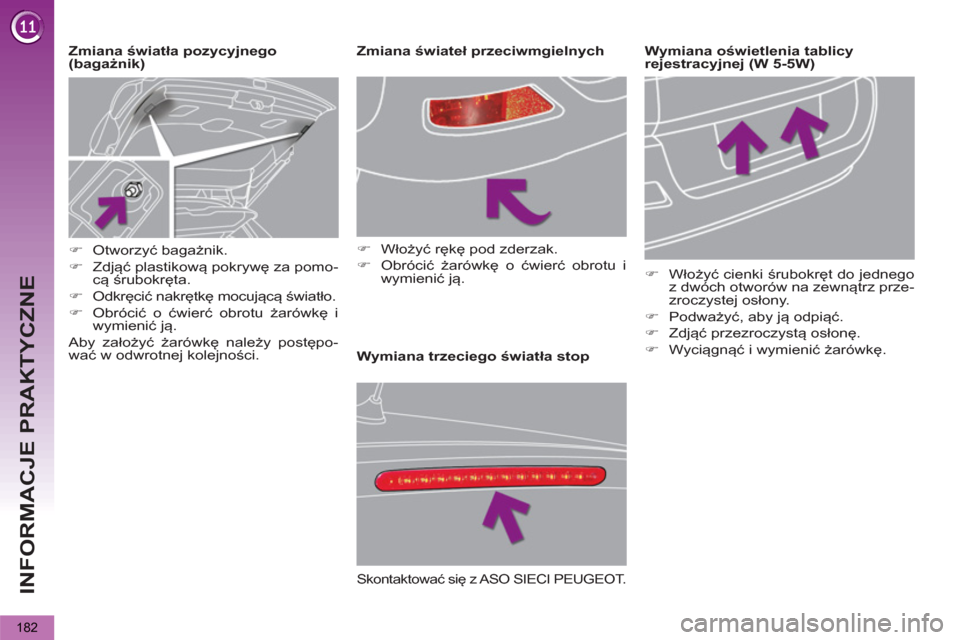

182



















Wymiana trzeciego światła stop
Zmiana światła pozycyjnego
(bagażnik)
















Zmiana świateł przeciwmgielnych


)
Otworzyć bagażnik.

)
Zdjąć plastikową pokrywę za pomo-
cą śrubokręta.

)
Odkręcić nakrętkę mocującą światło.

)
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Aby założyć żarówkę należy postępo-
wać w odwrotnej kolejności.


)
Włożyć rękę pod zderzak.

)
Obrócić żarówkę o ćwierć obrotu i
wymienić ją.



Skontaktować się z ASO SIECI PEUGEOT.


Wymiana oświetlenia tablicy
rejestracyjnej (W 5-5W)


)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.

)
Podważyć, aby ją odpiąć.

)
Zdjąć przezroczystą osłonę.

)
Wyciągnąć i wymienić żarówkę.
