Odszukaj Tw oją instrukcję obsługi na stronie internetowejPeugeot, zakładka "Strefa osobista".



Przeglądanie instrukcji obsługi "on-line" pozwala uzyskaćdostęp do najnowszych dostępnych informacji, łatwodostrzegalnych w zakładce oznaczonej tym piktogramem:
Jeżeli zakładka "Strefa osobista" nie jest dostępna na stronieinternetowej marki Państwa kraju, można przejrzeć instrukcję obsługi pod następującym adresem: http://public.servicebox.peugeot.com

link w "Dostępie dla klienta indywidualnego", język,
model,
okres edycji odpowiadający dacie 1. rejestracji.
Bardzo ważna informacja ser wisowa:
Montaż wyposażenia lub akcesoriów elektrycznych, nie zatwierdzonych przez Automobiles PEUGEOT, m oże spowodować usterkę elektronicznego systemu w samochodzie. Proszę zwrócić uwagę na tę informację i skontaktować się z przedstawicielem Marki PEUGEOT, k t ó ry przedstawi Państwu ofertę zatwierdzonych element

9
W
P

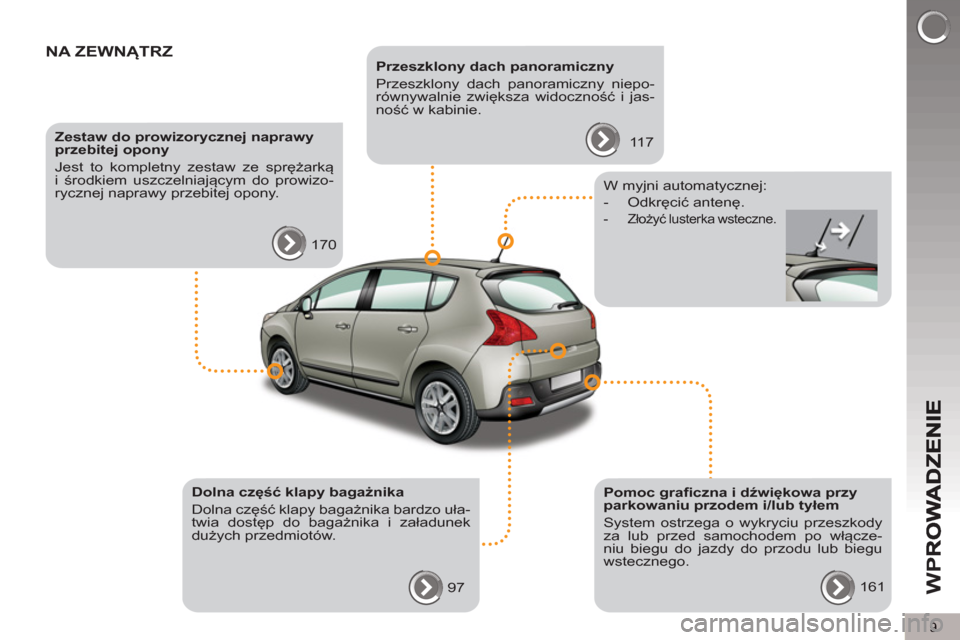

NA ZEWNĄTRZ

Przeszklony dach panoramiczny
Przeszklony dach panoramiczny niepo-
równywalnie zwiększa widoczność i jas-
ność w kabinie.
117
Zestaw do prowizorycznej naprawy
przebitej opony
Jest to kompletny zestaw ze sprężarką
i środkiem uszczelniającym do prowizo-
rycznej naprawy przebitej opony.
170

Dolna część klapy bagażnika
Dolna część klapy bagażnika bardzo uła-
twia dostęp do bagażnika i załadunek
dużych przedmiotów.
97
Pomoc graficzna i dźwiękowa przy
parkowaniu przodem i/lub tyłem
System ostrzega o wykryciu przeszkody
za lub przed samochodem po włącze-
niu biegu do jazdy do przodu lub biegu
wstecznego.
161

W myjni automatycznej:


- Odkręcić antenę.


- Złożyć lusterka wsteczne.

SY
S
38
PRZYCISK ECO-OFF


Ta funkcja uniemożliwia wyłączenie
silnika Diesla zapewniając komfort ter-
miczny w kabinie (klimatyzacja włączo-
na na stałe).
W momencie naciśnięcia przycisku na-
stępuje natychmiastowe uruchomienie
silnika.
Aby powrócić do normalnego trybu
funkcjonowania, należy ponownie na-
cisnąć przycisk.
Wyłączenie i ponowne włączenie zapło-
nu powoduje przywrócenie normalne-
go funkcjonowania pojazdu (kontrolka
przycisku zgaśnie).
W przypadku jazdy na silniku
elektrycznym oraz po wyłą-
czeniu silnika spalinowego,
system hybrydowy automa-
tycznie włącza silnik, aby zapewnić
komfort w kabinie * .
Zmiany temperatury mogą być od-
czuwalne w przypadku bardzo
ciepłego klimatu. Aby uniknąć nie-
dogodności w takim klimacie, można
wcisnąć przycisk ECO OFF.




*

Oprócz trybu ZEV, dla którego prioryte-
tem jest jazda w trybie elektrycznym, a
nie utrzymanie komfortu termicznego.

SY
S
42
AKUMULATOR WYSOKIEGO
NAPIĘCIA 200 V


Akumulatora wysokiego napięcia 200 V
nie można go ładować z gniazdka elek-
trycznego.
Akumulator typu Ni-MH (niklowo-me-
talowo-wodorkowy) znajduje się pod
podłogą bagażnika, w pobliżu silnika
elektrycznego.
Ładowanie

Ładowanie odbywa się automatycz-
nie podczas jazdy
.
Ładowanie jest szybsze podczas zwal-
niania.
W tym trybie, średni poziom nałado-
wania akumulatora wynosi od 4 do
5 segmentów, aby zachować margines
odzyskiwania energii podczas zwalnia-
nia lub zjazdu (energia bezpłatna).

Ładowanie akumulatora następuje pod-
czas zwalniania pojazdu. Wówczas sil-
nik elektryczny staje się generatorem
i przekształca energię kinetyczną w
energię elektryczną (o ile prędkość po-
jazdu nie przekracza 120 km/h).
Nie można ładować akumulatora z
gniazdka elektrycznego.
Akumulator może również ładować się
automatycznie za pomocą systemu
Stop & Start silnika spalinowego (Die-
sel).
Aby wydłużyć czas użytkowa-
nia akumulatora, poziom na-
ładowania nigdy nie spadnie
poniżej progu 20%, nawet je-
żeli nie wyświetla się żadna kreska
w trybie ZEV.
Jeż
eli poziom naładowania akumu-
latora jest bliski maksymalnemu,
szybkość zwalniania w momencie
zwolnienia stopy z pedału przyspie-
szenia może być mniejsza.

Ta odzyskana energia jest całkowicie
"darmowa".
Ładowanie akumulatora odbywa się
szybko w sposób ciągły.
Akumulator rozładowany (na przykład
po jeździe w trybie ZEV lub w przypad-
ku dużego zapotrzebowania) bardzo
szybko odzyskuje odpowiedni poziom
naładowania, aby zapewnić pełną
sprawność wszystkich trybów hybrydo-
wych.

72

System klimatyzacji nie zawiera chloru i nie powoduje zagrożenia dla
warstwy ozonowej.

Porady dotyczące wentylacji i klimatyzacji

Aby oba systemy były w pełni skuteczne należy przestrzegać następujących
zasad użytkowania i konserwacji:


)
Jeżeli po dłuższym postoju na słońcu temperatura wewnątrz jest bardzo
wysoka należy przez chwilę przewietrzyć kabinę.
Ustawić przełącznik regulacji nawiewu powietrza na poziomie wystarczają-
cym do odnowienia powietrza w kabinie.

)
Aby uzyskać równomierne rozprowadzenie powietrza nie należy zakrywać
wlotów powietrza z zewnątrz, umieszczonych u podstawy przedniej szyby,
dysz, nawiewów oraz wylotów powietrza, jak i wyciągu powietrza umiesz-
czonego w bagażniku.

)
Zaleca się używanie otwartego obiegu powietrza, ponieważ przedłużona
jazda z zamkniętym obiegiem powietrza może spowodować zaparowanie
przedniej szyby i szyb bocznych.

)
Nie zakrywać czujnika nasłonecznienia, umieszczonego na desce rozdziel-
czej; służy on do regulacji systemu automatycznej klimatyzacji.

)
Jeżeli klimatyzacja nie jest używana należy uruchamiać system na 5 do
10 minut, raz lub dwa razy w miesiącu, aby zachować jego sprawne działanie.

)
Kontrolować czystość filtra kabiny i wymieniać okresowo wkłady filtra. W szcze-
gólnych warunkach wymieniać je dwa razy częściej (patrz rozdział "Kontrole").
Zalecamy stosowanie złożonego filtra kabiny. Dodatkowy aktywny filtr po-
prawia oczyszczanie powietrza wdychanego przez pasażerów oraz za-
pewnia większą czystość w kabinie (zmniejszenie objawów alergicznych,
nieprzyjemnych zapachów oraz tłustego osadu).

)
Klimatyzacja wykorzystuje do działania moc silnika. Z tego względu zwięk-
sza się zużycie paliwa.
W przypadku maksymalnego obciążenia na dużym wzniesieniu przy wyso-
kiej temperaturze powietrza, wyłączenie klimatyzacji umożliwia odzyskanie
mocy silnika i poprawienie możliwości holowania.
Kondensacja pary wodnej powstała w wyniku działania klimatyzacji, powo-
duje po zatrzymaniu samochodu normalny wyciek wody.

)
W celu zachowania sprawnej pracy systemu klimatyzacji zaleca się jego
regularną kontrolę
.

)
W przypadku braku chłodzenia należy wyłączyć klimatyzację i skontaktować
się z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym. Przycisk sterowania znajduje
się na panelu systemu klima-
tyzacji.






OSUSZANIE - ODMRAŻANIETYLNEJ SZYBY




)
Należy wyłączać odmraża-
nie tylnej szyby i zewnętrz-
nych lusterek wstecznych,
gdy tylko będzie to moż-
liwe, ponieważ mniejsze
zużycie prądu pozwala
zmniejszyć zużycie paliwa.



Włączenie



)
Nacisnąć przycisk, aby włączyć od-
mrażanie tylnej szyby i - w zależno-
ści od wersji - zewnętrznych lusterek
wstecznych. Zapali się odpowiednia
kontrolka.



Wyłączenie

Odmrażanie wyłącza się automatycz-
nie, aby uniknąć zbyt dużego zużycia
energii.


)
Możliwe jest wyłączenie odmrażania
przed jego automatycznym wyłącze-
niem poprzez ponowne naciśnięcie
przycisku. Kontrolka zgaśnie.









Osuszanie - odmrażanie tylnej szyby
działa wyłącznie przy włączonym syste-
mie hybrydowym.

DIESEL
OT
W
99
Jakość paliwa stosowanego w
silnikach Diesel

Silniki Diesla są bardzo dobrze przygoto-
wane do pracy z biopaliwami, zgodnymi
z aktualnymi i przyszłymi standardami
europejskimi (olej napędowy zgodny z
normą EN 590 w mieszance z biopa-
liwem zgodnym z normą EN 14214),
dostępnymi w dystrybutorach paliw
(możliwa zawartość estru metylowego
kwasu tłuszczowego: od 0 do 7%).
Stosowanie biopaliwa B30 jest możliwe
w niektórych silnikach Diesel, ale stoso-
wanie takiego paliwa wymaga ścisłego
przestrzegania szczególnych warun-
ków obsługi okresowej. Skontaktować
się z siecią PEUGEOT lub z warszta-
tem specjalistycznym.
Stosowanie innych rodzajów biopa-
liw (czystych lub rozcieńczonych ole-
jów roślinnych lub zwierzęcych, paliwa
grzewczego...) jest surowo wzbronione
(niebezpieczeństwo uszkodzenia silni-
ka i układu paliwowego).

ZABEZPIECZENIE PRZED POMYŁKĄ PRZY TANKOWANIU (DIESEL)
*

Samochód jest wyposażony w urzą-
dzenie mechaniczne uniemożliwiające
zatankowanie benzyny do zbiornika
pojazdu z silnikiem zasilanym olejem
napędowym. Zapobiega także uszko-
dzeniu silnika związanemu z tego typu
przypadkiem.
Znajduje się przy wlocie do zbiornika i
jest widoczne po zdjęciu korka.
Działanie

Po włożeniu pistoletu dystrybutora z
benzyną do zbiornika Diesel, opiera się
on o klapkę. Układ pozostaje zamknięty
i uniemożliwia zatankowanie.

Nie próbować tankować i włożyć pi-
stolet typu Diesel.


Możliwe jest użycie kanistra, aby napeł-
nić zbiornik.
Aby zapewnić swobodny wypływ paliwa,
zbliżyć otwór kanistra bez przyciskania
bezpośrednio do klapki urządzenia i po-
woli nalewać.

*
Zależnie od kraju przeznaczenia.

Wyjazd zagraniczny
Pistolety dystrybutora oleju napędo-
wego mogą się różnić w zależności od
kraju. System zapobiegający pomyłce
może uniemożliwić nape
łnienie zbiorni-
ka paliwa.
Przed wyjazdem zagranicznym, zale-
camy skontaktowanie się z ASO sieci
PEUGEOT, aby dowiedzieć się, czy po-
jazd przystosowany jest do dystrybuto-
ra paliwa w danym kraju.

BEZPIECZEŃSTWO DZIECI
128

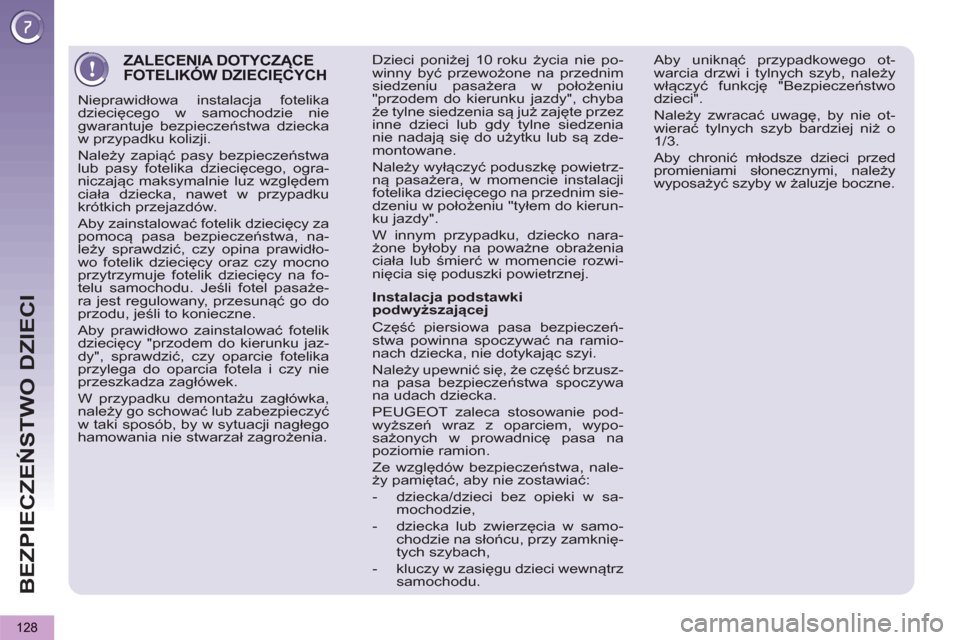

ZALECENIA DOTYCZĄCE FOTELIKÓW DZIECIĘCYCHĄ

Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie
gwarantuje bezpieczeństwa dziecka
w przypadku kolizji.
Należy zapiąć pasy bezpieczeństwa
lub pasy fotelika dziecięcego, ogra-
niczając maksymalnie luz względem
ciała dziecka, nawet w przypadku
krótkich przejazdów.
Aby zainstalować fotelik dziecięcy za
pomocą pasa bezpieczeństwa, na-
leży sprawdzić, czy opina prawidło-
wo fotelik dziecięcy oraz czy mocno
przytrzymuje fotelik dziecięcy na fo-
telu samochodu. Jeśli fotel pasaże-
ra jest regulowany, przesunąć go do
przodu, jeśli to konieczne.
Aby prawidłowo zainstalować fotelik
dziecięcy "przodem do kierunku jaz-
dy", sprawdzić, czy oparcie fotelika
przylega do oparcia fotela i czy nie
przeszkadza zagłówek.
W przypadku demontażu zagłówka,
należy go schować lub zabezpieczyć
w taki sposób, by w sytuacji nagłego
hamowania nie stwarzał zagrożenia.


Instalacja podstawki
podwyższającej
Część piersiowa pasa bezpieczeń-
stwa powinna spoczywać na ramio-
nach dziecka, nie dotykając szyi.
Należy upewnić się, że część brzusz-
na pasa bezpieczeństwa spoczywa
na udach dziecka.
PEUGEOT zaleca stosowanie pod-
wyższeń wraz z oparciem, wypo-
sażonych w prowadnicę pasa na
poziomie ramion.
Ze względów bezpieczeństwa, nale-
ży pamiętać, aby nie zostawiać:


- dziecka/dzieci bez opieki w sa-
mochodzie,

- dziecka lub zwierzęcia w samo-
chodzie na słońcu, przy zamknię-
tych szybach,

- kluczy w zasięgu dzieci wewnątrz
samochodu. Aby uniknąć przypadkowego ot-
warcia drzwi i tylnych szyb, należy
włączyć funkcję "Bezpiecze
ństwo
dzieci".
Należy zwracać uwagę, by nie ot-
wierać tylnych szyb bardziej niż o
1/3.
Aby chronić młodsze dzieci przed
promieniami słonecznymi, należy
wyposażyć szyby w żaluzje boczne.

Dzieci poniżej 10 roku życia nie po-
winny być przewożone na przednim
siedzeniu pasażera w położeniu
"przodem do kierunku jazdy", chyba
że tylne siedzenia są już zajęte przez
inne dzieci lub gdy tylne siedzenia
nie nadają się do użytku lub są zde-
montowane.
Należy wyłączyć poduszkę powietrz-
ną pasażera, w momencie instalacji
fotelika dziecięcego na przednim sie-
dzeniu w położeniu "tyłem do kierun-
ku jazdy".
W innym przypadku, dziecko nara-
ż
one byłoby na poważne obrażenia
ciała lub śmierć w momencie rozwi-
nięcia się poduszki powietrznej.

BE
Z
134
SYSTEM ELEKTRONICZNEJ
KONTROLI STABILNOŚCI (ESC)


Definicje

System zapobiegający poślizgowi
kół (ASR)
System ASR optymalizuje napęd sa-
mochodu, tak by uniknąć poślizgu kół,
działając na hamulce kół napędowych
oraz silnik. Umożliwia również popra-
wienie stabilności kierunkowej w mo-
mencie przyspieszania.

Dynamiczna kontrola stabilności
(CDS)
W przypadku różnicy między torem jazdy
samochodu a torem żądanym przez kie-
rowcę, system CDS kontroluje poszcze-
gólne koła i automatycznie wyhamowuje
jedno lub kilka kół oraz wpływa na silnik,
tak by samochód powrócił na żądany tor
jazdy w granicach praw fizyki.

System wspomagania hamowania
awaryjnego (AFU)
System ten umożliwia, w nagłych wy-
padkach, jak najszybsze osiągnięcie
optymalnej siły hamowania i tym sa-
mym zmniejsza drogę hamowania.
Włącza się w zależności od szybkoś
ci
nacisku na pedał hamulca. Powoduje
on zmniejszenie oporu pedału hamulca
i zwiększenie skuteczności hamowa-
nia.

System zapobiegający blokadzie kół
(ABS) oraz elektroniczny rozdzielacz
hamowania (REF)
System ten zwiększa stabilność oraz
zwrotność samochodu w trakcie hamo-
wania oraz zwiększa kontrolę na zakrę-
tach, w szczególności na złej lub śliskiej
nawierzchni.
ABS uniemożliwia zablokowanie się kół
w trakcie hamowania awaryjnego.
REF zapewnia równe hamowanie każ-
dego koła.
Zapalenie się tej kontrolki i
towarzyszący temu sygnał
dźwiękowy oraz informacja
tekstowa oznaczają niepra-
widłowe działanie systemu ABS, co
może spowodować utratę kontroli nad
pojazdem w momencie hamowania.

Zapalenie się tej kontrolki,
sprzężonej z kontrolką STOP

oraz towarzyszący temu syg-
nał dźwiękowy oraz informa-
cja tekstowa oznaczają nieprawidłowe
działanie elektronicznego rozdzielacza
siły hamowania (REF), co może być
przyczyną utraty kontroli nad pojazdem
w momencie hamowania.

Należy koniecznie zatrzymać pojazd.

W obu przypadkach skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

W przypadku wymiany kół
(opon i felg) zwrócić uwagę,
aby posiadały one homologa-
cję zgodną
z pojazdem.
Normalne działanie układu ABS ob-
jawia się lekkimi drganiami pedału
hamulca.



W przypadku hamowania awa-
ryjnego, wcisnąć bardzo mocno
pedał hamulca nie zwalniając
nawet na chwilę siły nacisku.




System zapobiegający blokadzie kół
(ABS) i elektroniczny rozdzielacz
hamowania (REF)
System elektronicznej kontroli stabilno-
ści (ESC : Electronic Stability Control)
zawiera następujące systemy:


- system zapobiegający blokadzie kół
(ABS) oraz elektroniczny rozdzie-
lacz hamowania (REF),

- system wspomagania hamowania
awaryjnego (AFU),

- system zapobiegający poślizgowi
kół (ASR),

- dynamiczna kontrola stabilności
(CDS).
