2012 MAZDA MODEL BONGO VAN 取扱説明書 (in Japanese)

Black plate (209,1)
ソケットから電球を取りはずします。
電球を取り換えます。
はずした手順と逆の手順で取りつけま
す。
番号灯
ユニットを矢印の方向へスライドさせ､
手前に引いて取りはずします。
電球を取りはずします。
電球を取り換えます。
はずした手順と逆の手順で取りつけま
す。
209
BONGO VAN_JH_初版209ページ
2012年4月25日09:30 AM
Form No.JH

Black plate (210,1)
ヒューズの受け持つ装置
室内ヒューズボックス
位置表示容量保護装置
1フォグ――
2ドアロック30 Aパワードアロック
3アドファン
*120 Aエアコン
―
*2――
4レベリング15 Aヘッドランプレベリング
5シガー15 Aシガーライター
6リヤワイパ10 Aリヤワイパー
7エアコン10 Aエアコン
210
BONGO VAN_JH_初版210ページ
2012年4月25日09:30 AM
Form No.JH
ヒューズ切れ､電球切れのとき
5.万一のときは

Black plate (211,1)
位置表示容量保護装置
8ワイパ20 Aワイパー
9ウインド30 Aパワーウインドー
10ターン10 A方向指示灯
11メータ15 Aメーター
12エンジン15 Aエンジンコントロールシステム
13ストップ15 A制動灯
14ハザード15 A非常点滅灯
15ホーン10 Aホーン
16―― ―
17―― ―
18デフォガ20 Aリヤウインドーデフォッガー
19テール10 A尾灯
20ルーム10 Aルームランプ
21―
*1――
アドファン
*220 Aエアコン
22ヒータ40 Aヒーター
*1 Aタイプ
*2 Bタイプ
211
BONGO VAN_JH_初版211ページ
2012年4月25日09:30 AM
Form No.JH

Black plate (212,1)

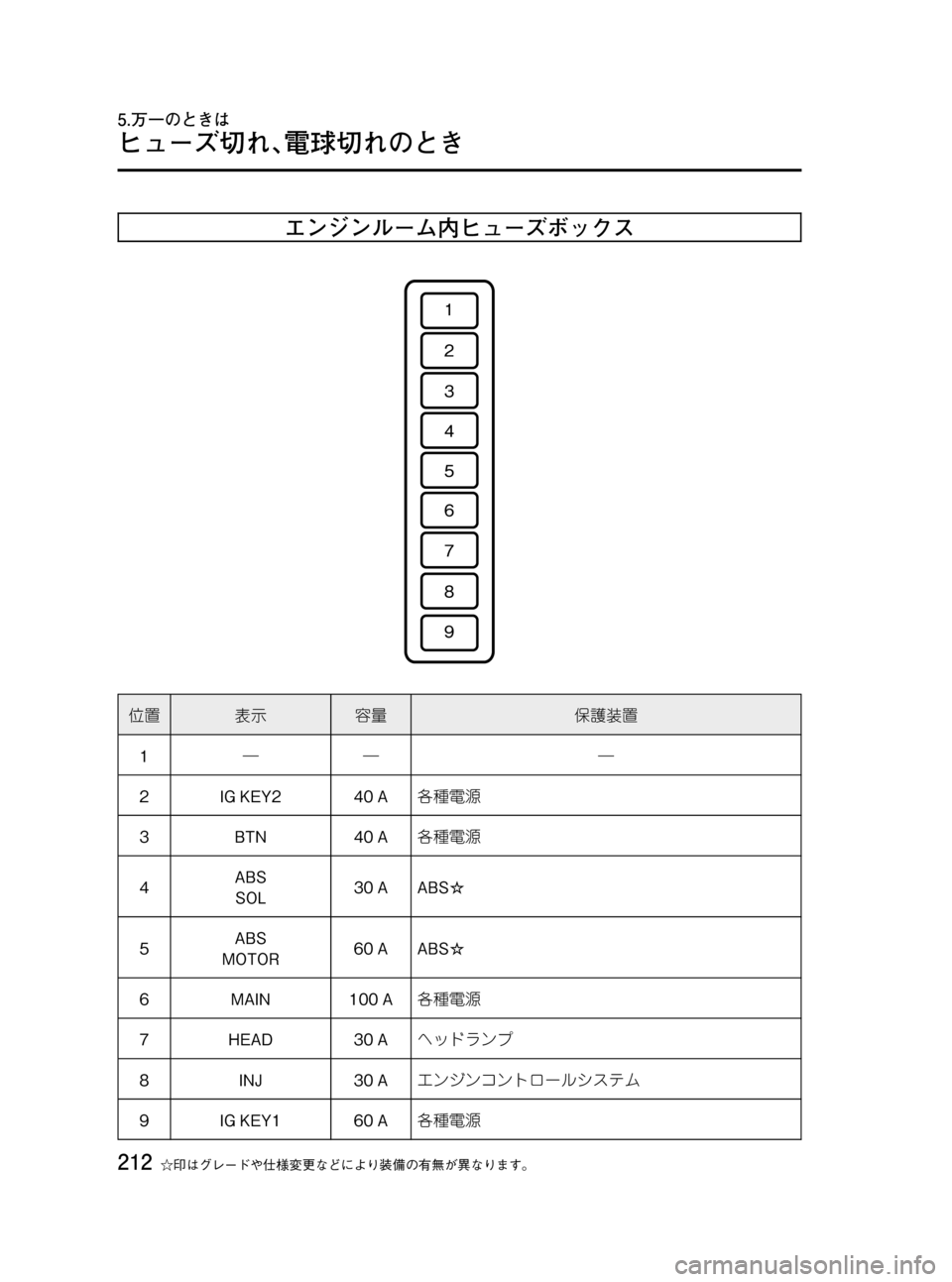

エンジンルーム内ヒューズボックス
位置表示容量保護装置
1―― ―
2 IG KEY2 40 A各種電源
3 BTN 40 A各種電源
4ABS
SOL30 A ABS☆
5ABS
MOTOR60 A ABS☆
6 MAIN 100 A各種電源
7 HEAD 30 Aヘッドランプ
8 INJ 30 Aエンジンコントロールシステム
9 IG KEY1 60 A各種電源
212☆印はグレードや仕様変更などにより装備の有無が異なります。
BONGO VAN_JH_初版212ページ
2012年4月25日09:30 AM
Form No.JH
ヒューズ切れ､電球切れのとき
5.万一のときは

Black plate (213,1)
けん引してもらうとき
けん引はできるだけマツダ販売店またはJAF
などに依頼してください。特に､エンジンが
かかっているのに車が動かないときや異常
な音がするときは駆動装置の故障が考えら
れます。必ずマツダ販売店またはJAFなどに
連絡してください。
長い下り坂を降りるときは､レッカー車で
けん引してください。ロープでけん引をす
ると､車間距離を保つためにフットブレー
キを多用し､ブレーキが過熱して効かなく
なります。このような状態でけん引を続け
ると､前の車に衝突するおそれがありま
す。
lオートマチック車をロープでけん引し
てもらうときは､速度30km/h以下､走行
距離は30km以内にしてください。高速
走行や長距離走行をすると､駆動装置に
悪影響をおよぼし､損傷するおそれがあ
ります。できるだけマツダ販売店や
JAFなどに依頼し､レッカー車またはト
レーラーを使用してください。
l4WD車をけん引してもらうときは､まず
マツダ販売店へご相談の上､次の点に注
意してください。
l駆動装置が故障したと思われるとき
は､前後輪を持ち上げてけん引して
ください。
l前輪または後輪を持ち上げてけん引
してもらうときは､後輪駆動にし､一
度電源ポジションをACCまたはOFF
にしてください。
l後輪を持ち上げてけん引してもらう
ときはハンドルを直進の状態にして
固定してください。
金属製のチェーンやワイヤーロープなど
を使用するときは､ロープに布などを巻い
てください。ロープが直接バンパーにあ
たると､傷がつくおそれがあります。
やむをえずロープでけん引してもらうとき
は､車両の前側にあるけん引フックを使用
し､次の手順で行なってください。
2WD車はエンジンを止めます。
4WD車は後輪駆動にしてエンジンを止
めます。
→119ページ「4WD」
けん引ロープをフックにかけます。
ロープは5m以内にして､中央に0.3m平方
(0.3m×0.3m)以上の白い布を必ずつけて
ください。
213
BONGO VAN_JH_初版213ページ
2012年4月25日09:30 AM
Form No.JH
けん引について
5.万一のときは

Black plate (214,1)
けん引してもらう車はエンジンをかけ､
チェンジレバー/セレクトレバーをNにい
れます。エンジンがかからないときは､
電源ポジションをACCにします。
やむをえずエンジンがかかっていない状態
でけん引される場合は､慎重に運転してく
ださい。エンジンがかかっていないとき
は､ブレーキの効きが悪くなったり､ハンド
ル操作が重くなるなど運転操作が困難に
なり､思わぬ事故につながるおそれがあり
ます。
電源ポジションをOFFにしないでくださ
い。OFFにするとハンドルがロックされ､
操作できなくなります。
パーキングブレーキを解除します。
けん引する車の制動灯に注意し､ロープ
をたるませないように走行してくださ
い。
故障車をけん引するとき
一般路上でやむをえず故障した車をロープ
でけん引するときは､後ろ側のリーフスプリ
ングにロープをかけてけん引してくださ
い。
けん引するときは次の点に注意してくださ
い。リーフスプリングや車体および駆動装
置を損傷するおそれがあります。
l自車の重量より重い車はけん引しない
でください。
l急発進など､リーフスプリングやロープ
に大きな衝撃が加わる運転をしないで
ください。
lリーフスプリング以外にロープをかけ
ないでください。
金属製のチェーンやワイヤーロープなど
を使用するときは､ロープに布などを巻い
てください。ロープが直接バンパーにあ
たると､傷がつくおそれがあります。
214
BONGO VAN_JH_初版214ページ
2012年4月25日09:30 AM
Form No.JH
けん引について
5.万一のときは

Black plate (215,1)
軽いけがでも､必ず警察に届けましょう。また､外傷がなくても頭部などに強い衝撃を受けた
ときは､医師の診断を受けましょう。後遺症がでることがあります。
215
BONGO VAN_JH_初版215ページ
2012年4月25日09:30 AM
Form No.JH
万一事故が起きたとき
5.万一のときは

Black plate (216,1)
216
BONGO VAN_JH_初版216ページ
2012年4月25日09:30 AM
Form No.JH
ＭＥＭＯ
