2012 FIAT PUNTO Návod na použitie a údržbu (in Slovak)

F0U0085mobr. 86F0U0086mobr. 87
Inicializačný postup:
❒pre spustenie systému manuálnym spôsobom úplne za-
tvorte okno;
❒po dosiahnutí horného bodu držte stlačené tlačidlo stú-
pania po dobu aspoň 1 sekundy.
ZADNÉ MANUÁLNE (5-dverové verzie) obr. 87
(pre verzie/trhy, podľa výbavy)
Pre otvorenie/zatvorenie okna otáčajte príslušnú kľučku.
Spustenie systému otvárania okien
Ako následok odpojenia batérie alebo prerušenia ochran-
nou poistkou je potrebné znovu spustiť fungovanie sys-
tému.
87
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Nevhodné použitie elektrického otvárania
okien môže byť nebezpečné. Pred a počas
pohybu sa stále uistite, či nie sú pasažieri vysta-
vení riziku úrazu spôsobeného ako priamo okna-
mi v pohybe, tak aj ťahanými osobnými pred-
metmi alebo ich nárazom. Pri vystúpení z vozidla
vytiahnite kľúč zo spínacej skrinky, aby sa pred-
išlo tomu, že neočakávané aktivovanie elektricky
ovládaných okien nepredstavujú nebezpečenstvo
pre toho, kto ostane vo vozidle.
POZOR

F0U0623mobr. 88F0U0087mobr. 89
Dvere batožinového priestoru môžu byť tiež otvorené stla-
čením tlačidla Rna diaľkovom ovládaní obr. 89.
Otvorenie dverí batožinového priestoru prostredníctvom
ovládania je sprevádzané dvojitým zablikaním smeroviek.BATOŽINOVÝ PRIESTOR
OTVORENIE DVERÍ BATOŽINOVÉHO
PRIESTORU
Stlačte tlačidlo A-obr. 88.
88
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

89
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Pri používaní batožinového priestoru nik-
dy neprekračujte maximálnu povolenú zá-
ťaž (pozrite kapitolu „Technické údaje“). Okrem
toho sa ubezpečte, že predmety uložené v bato-
žinovom priestore sú správne umiestnené, aby sa
pri výraznom brzdení zabránilo ich vymršteniu do-
predu, čo by mohlo zapríčiniť zranenie cestujúcich.
POZOR
Nikdy necestujte s predmetmi umiestne-
nými na kryte batožinového priestoru:
mohli by spôsobiť zranenia cestujúcim v prípade
nehody alebo prudkého brzdenia.
POZOR
Ak na kryt alebo na dvere batožinového
priestoru namontujete predmety (repro-
duktory, spojler, atď.), ktoré nie sú odporú-
čané výrobcom, môže to poškodiť funkčnosť boč-
ných plynových tlmičov dverí batožinového priestoru.
F0U0089mobr. 90
ZATVORENIE DVERÍ BATOŽINOVÉHO
PRIESTORU
Zatvárať dvere kufra ich zatlačením, až pokým nedôjde
k zaklapnutiu a zablokovaniu obr. 90.

F0U0091mobr. 92
NÚDZOVÉ OTVORENIE DVERÍ
BATOŽINOVÉHO PRIESTORU obr. 91
Aby ste mohli otvoriť dvere na kufri zvnútra, v prípade,
že je vybitá batéria vozidla alebo ako dôsledok poruchy na
elektrickom uzávere, postupujte nasledujúcim spôsobom:
❒úplne sklopiť zadné sedadlá (pozri stať „Rozšírenie ba-
tožinového priestoru“ v tejto kapitole).
❒zvnútra batožinového priestoru zatlačte na páčku B.
90
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0090mobr. 91
ROZŠÍRENIE BATOŽINOVÉHO PRIESTORU
Čiastočné rozšírenie (1/3 alebo 2/3) obr. 92
(pre verzie/trhy, ak je vo výbave)
Delené zadné sedadlo umožňuje čiastočné (1/3 alebo 2/3)
alebo celkové zväčšenie batožinového priestoru.
Postupujte nasledujúcim spôsobom:
❒úplne znížte opierky hlavy zadného sedadla;
❒skontrolujte, či je pás bezpečnostných pásov úplne uvoľ-
nený bez skrútenia;
❒vyklopte sedadlá dopredu podľa vyznačených šípok
obr. 92;
❒zdvihnite páčku A alebo B-obr. 93 pre odblokovanie ľa-
vej respektíve pravej opierky chrbta a rukou zatlačte
opierku na operadlo.

91
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
❒vyklopte sedadlá dopredu podľa vyznačených šípok
obr. 94;
❒zatlačte na páčkym A a B-obr. 93, aby ste odblokovali
opierky chrbta a zatlačte ich na sedadlo. Rozšírenie pravej strany batožinového priestoru umož-
ňuje prevoz dvoch pasažierov na ľavej strane zadného se-
dadla. Rozšírenie ľavej strany batožinového priestoru umož-
ňuje prevoz pasažiera na pravej strane zandého sedadla.
Úplne rozšírenie obr. 95
Úplne zloženie zadných sedadiel umožňuje dosiahnutie ma-
ximálneho priestoru pre náklad.
Postupujte nasledujúcim spôsobom:
❒úplne znížte opierky hlavy zadného sedadla;
❒skontrolujte, či sú pásy bezpečnostných pásov úplne
uvoľnené bez skrútenia;
F0U0092mobr. 93F0U0094mobr. 95
F0U0093mobr. 94
078-124 PUNTO EASY_TAir 85CV 1ed SK.qxd 17-01-2012 13:31 Pagina 91

F0U0095mobr. 96
Ubezpečte sa, že opierka chrbta je správne upevnená na
oboch stranách, aby ste sa v prípade prudkého brzdenia
vyhli prípadom vystrelenia opierky chrbta smerom dopre-
du, čím by mohla spôsobiť zranenie pasažierov.
ODSTRÁNENIE KRYTU BATOŽINOVÉHO
PRIESTORU
Odstraňovanie krytu batožinového priestoru na jeho roz-
šírenie: uvoľniť horné konce A-obr. 97 dvoch tyčiek, vy-
vliecť očká z čapíkov, rozpojiť a otočiť kryt na mieste a
odpútať čapíky obr. 98 na boku. Vrátenie zadného sedadla na miesto obr. 96
Zdvihnite opierky chrbta tak, že ich zatlačíte dozadu, až
dokiaľ nepočujete cvaknutie zámku oboch upevňovacích
zariadení.
Spony bezpečnostných pásov nastavte smerom hore a za-
rovnajte sedadlo do polohy pre bežné používanie.
UPOZORNENIE Správne prichytenie operadla je zaistené
pri zmiznutí „červeného pásu“, ktorý sa nachádza na páč-
kach posunu operadla. Tento „červený pás“ upozorňuje na
nedostatočné prichytenie operadla. Pri návrate operadla
do polohy pre bežné používanie sa ubezpečte, že prebeh-
lo jej zachytenie, až dokiaľ nepočujete cvaknutie zámku.
92
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0097mobr. 97

F0U0096mobr. 9993
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0098mobr. 98

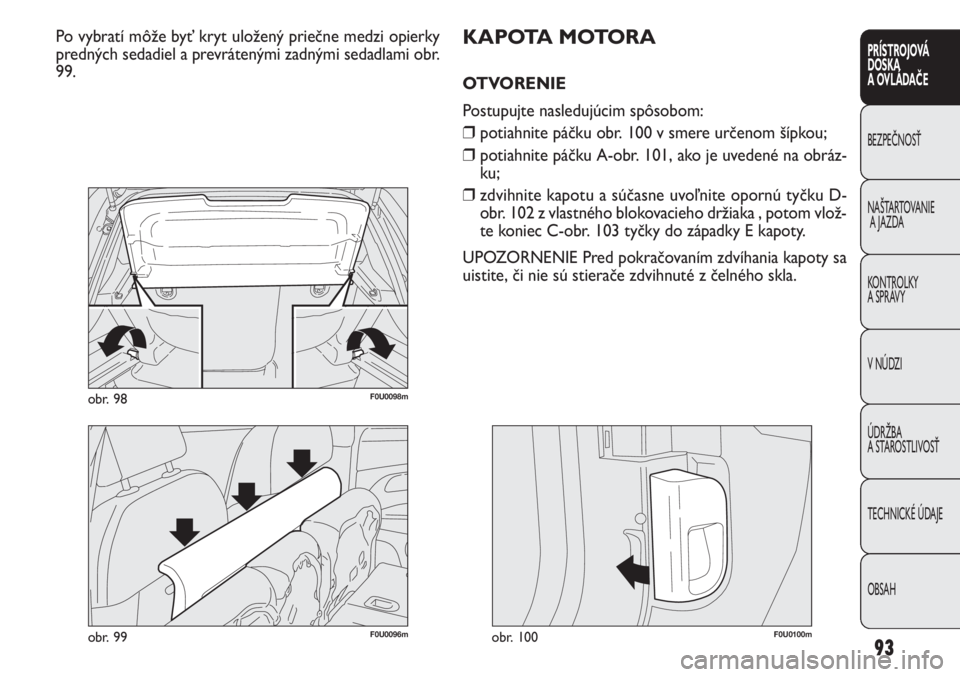

Po vybratí môže byť kryt uložený priečne medzi opierky
predných sedadiel a prevrátenými zadnými sedadlami obr.
99.
F0U0100mobr. 100
KAPOTA MOTORA
OTVORENIE
Postupujte nasledujúcim spôsobom:
❒ potiahnite páčku obr. 100 v smere určenom šípkou;
❒potiahnite páčku A-obr. 101, ako je uvedené na obráz-
ku;
❒zdvihnite kapotu a súčasne uvoľnite opornú tyčku D-
obr. 102 z vlastného blokovacieho držiaka , potom vlož-
te koniec C-obr. 103 tyčky do západky E kapoty.
UPOZORNENIE Pred pokračovaním zdvíhania kapoty sa
uistite, či nie sú stierače zdvihnuté z čelného skla.

F0U0619mobr. 101
ZATVORENIE
Postupujte nasledujúcim spôsobom:
❒kapotu pridržte zdvihnutú jednou rukou a druhou ru-
kou vytiahnite tyč C-obr. 103 z miesta E a znovu ju
umiestnite na svoje miesto upevnenia D-obr. 102;
❒spúšťajte kapotu a keď je vo výške približne 20 centi-
metrov od motora, pusťte ju, aby zapadla a skontroluj-
te, či sa úplne zablokovala a nie iba zapadla do bezpeč-
nostnej polohy. V takom prípade, nevyvíjajte na kapotu
tlak, ale zdvihnite ju a zopakujte manéver.
UPOZORNENIE Vždy skontrolujte správne zatvorenie ka-
poty, aby sa predišlo jej otvoreniu počas jazdy.
94
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0102mobr. 102
V motorovom priestore je umiestnená nasledujúca tabuľka:
