2012 FIAT PUNTO Návod na použitie a údržbu (in Slovak)

❒otočte ovládač do polohy C -s možnosťou prechodu
do polohy
®v prípade, že sa nejavia náznaky zarosenia;
❒otočte ovládač B do polohy 2. rýchlosti.

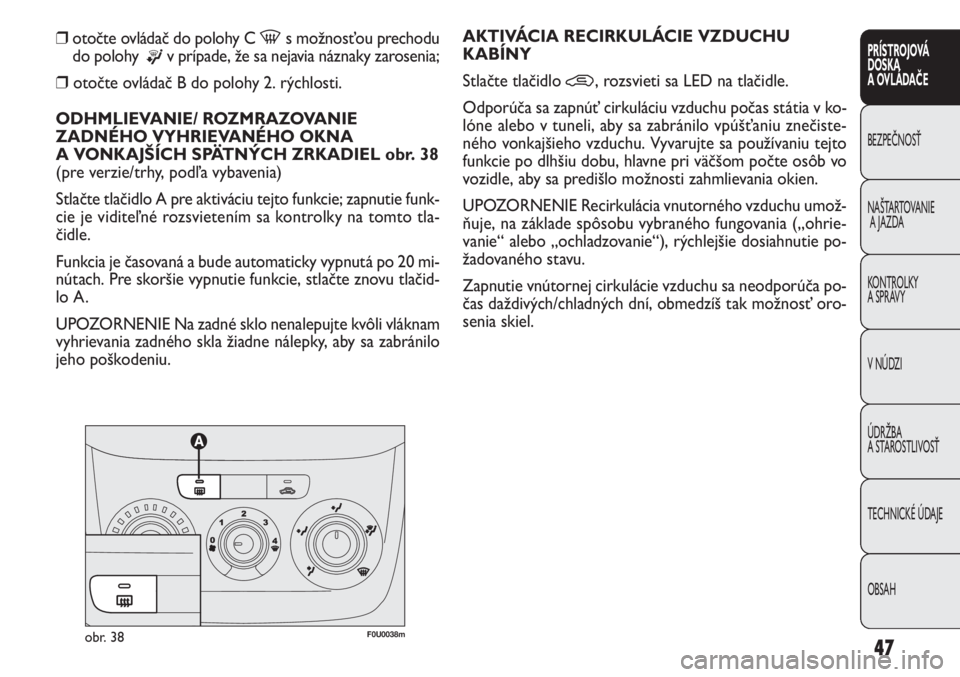

ODHMLIEVANIE/ ROZMRAZOVANIE
ZADNÉHO VYHRIEVANÉHO OKNA
A VONKAJŠÍCH SPÄTNÝCH ZRKADIEL obr. 38
(pre verzie/trhy, podľa vybavenia)
Stlačte tlačidlo A pre aktiváciu tejto funkcie; zapnutie funk-
cie je viditeľné rozsvietením sa kontrolky na tomto tla-
čidle.
Funkcia je časovaná a bude automaticky vypnutá po 20 mi-
nútach. Pre skoršie vypnutie funkcie, stlačte znovu tlačid-
lo A.
UPOZORNENIE Na zadné sklo nenalepujte kvôli vláknam
vyhrievania zadného skla žiadne nálepky, aby sa zabránilo
jeho poškodeniu.AKTIVÁCIA RECIRKULÁCIE VZDUCHU
KABÍNY
Stlačte tlačidlo
•, rozsvieti sa LED na tlačidle.
Odporúča sa zapnúť cirkuláciu vzduchu počas státia v ko-
lóne alebo v tuneli, aby sa zabránilo vpúšťaniu znečiste-
ného vonkajšieho vzduchu. Vyvarujte sa používaniu tejto
funkcie po dlhšiu dobu, hlavne pri väčšom počte osôb vo
vozidle, aby sa predišlo možnosti zahmlievania okien.
UPOZORNENIE Recirkulácia vnutorného vzduchu umož-
ňuje, na základe spôsobu vybraného fungovania („ohrie-
vanie“ alebo „ochladzovanie“), rýchlejšie dosiahnutie po-
žadovaného stavu.
Zapnutie vnútornej cirkulácie vzduchu sa neodporúča po-
čas daždivých/chladných dní, obmedzíš tak možnosť oro-
senia skiel.
obr. 38F0U0038m
47
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

Gombík B pre aktiváciu/ nastavenie ventilátora
p0= vypnutý ventilátor
1-2-3= rýchlosť ventilácie
4
-= ventilácia na maximálnu rýchlosť.
Ovládač C pre distribúciu vzduchu
¶pre vzduch do stredových a bočných otvorov;
ßpre vzduch na nohy a do otvorov na doske s jemne niž-
šou teplotou, v podmienkach strednej teploty;
©pre ohrev pri drsnejšej vonkajšej teplote: pre dosiah-
nutie maximálneho prúdu vzduchu na nohy;
®pre ohrievanie nôh a súčasne odrosenie čelného skla;
-pre rýchle odrosenie čelného skla.

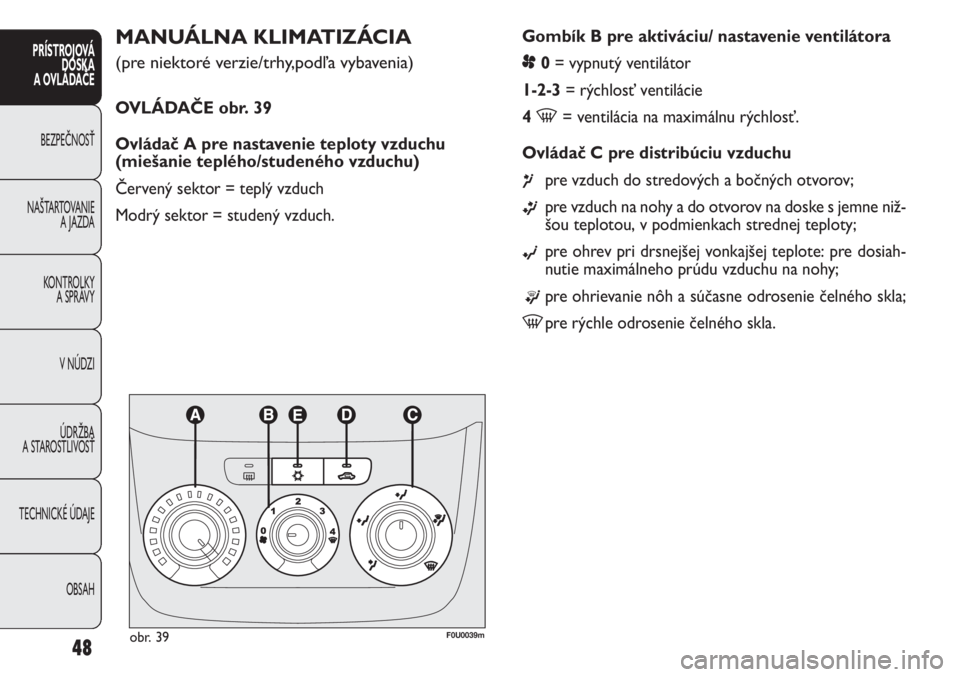

MANUÁLNA KLIMATIZÁCIA
(pre niektoré verzie/trhy,podľa vybavenia)
OVLÁDAČE obr. 39
Ovládač A pre nastavenie teploty vzduchu
(miešanie teplého/studeného vzduchu)
Červený sektor = teplý vzduch
Modrý sektor = studený vzduch.
48
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
obr. 39F0U0039m

Tlačidlo D pre zapnutie/ vypnutie recyklácie
vzduchu
Po stlačení tlačidla (led na tlačidle svieti) sa zapne cirkulá-
cia vnútorného vzduchu.
Znovu stlačením tlačidla (zhasne dióda na tlačidle) nasta-
ne vypnutie recyklácie vnútorného vzduchu.
Tlačidlo E pre zapnutie/ vypnutie klimatizácie
Stlačením tlačidla (dióda tlačidla zasvieti) nastane zapnu-
tie klimatizácie.
Znovu stlačením tlačidla (dióda tlačidla zhasne) nastane vy-
pnutie klimatizácie.
VENTILÁCIA V AUTOMOBILE
Pre dobrú ventiláciu vnútorného priestoru, postupujte na-
sledujúcim spôsobom:
❒páčku A otočte do modrého sektora;
❒vypnite cirkuláciu vzduchu stlačením tlačidla D (LED
na tlačidle nesvieti);
❒otočte ovládač do polohy C
¶;
❒otočte ovládač B na požadovanú rýchlosť.KLIMATIZÁCIA (chladenie)
Pre dosiahnutie rýchleho chladenia, postupujte nasledov-
ne:
❒páčku A otočte do modrého sektora;
❒zapnite cirkuláciu vzduchu stlačením tlačidla D (LED na
tlačidle svieti);
❒otočte ovládač do polohy C
¶;
❒zapnite klimatizáciiu stlačením tlačidla E; dióda tlačidla
E zasvieti
❒ otočte páčku B podľa 4
-(maximálna rýchlosť venti-
látoru).
Nastavenie chladenia
❒otočte ovládač A smerom doprava pre zvýšenie teplo-
ty;
❒vypnite cirkuláciu vzduchu stlačením tlačidla D (LED
na tlačidle nesvieti);
❒otočte ovládač B pre zníženie rýchlosti ventilátora.
OHRIEVANIE VOZIDLA
Postupujte nasledujúcim spôsobom:
❒otočte ovládač A do červeného sektora;
❒otočte ovládač C podľa požadovaného symbolu;
❒otočte ovládač B na požadovanú rýchlosť;
49
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

RÝCHLE VYHRIEVANIE VNÚTORNÉHO
PRIESTORU
Pre dosiahnutie rýchleho vyhrievania, postupujte nasle-
dovne:
❒otočte ovládač A do červeného sektora;
❒zapnite cirkuláciu vzduchu stlačením tlačidla D (LED na
tlačidle svieti);
❒otočte ovládač C do polohy
©;
❒otočte ovládač v súlade s 4
-(maximálna rýchlosť ven-
tilátora).
Pre udržanie komfortu potom použite ovládanie a stlačte
tlačidlo D vypnete tak vnútornú cirkuláciu vzduchu (kon-
trolka na tlačidle vypnutá) a zabránite zaroseniu okien.
UPOZORNENIE Pri studenom motore je potrebné poč-
kať niekoľko minút, kým kvapalina zariadenia dosiahne opti-
málnu prevádzkovú teplotu.
RÝCHLE ODROSENIE/ROZMRAZENIE
PREDNÝCH SKIEL
(ČELNÉ SKLO A BOČNÉ SKLÁ)
Postupujte nasledujúcim spôsobom:
❒otočte ovládač A do červeného sektora;
❒otočte ovládač B v súlade s 4
-(maximálna rýchlosť
ventilátora).
❒otočte ovládač C do polohy
-;
❒vypnite cirkuláciu vnútorného vzduchu, stlačením tla-
čidla D tak, aby led na tlačidle zhasol. Po odhmlení/rozmrazení použite ovládania pre obnove-
nie požadovaných podmienok komfortu.
UPOZORNENIE Klimatizácia je veľmi účinná pre urý-
chlenie odhmlenie okien, pretože vysušuje vzduch. Na-
stavte ovládania podľa predchádzajúceho popisu a zapni-
te klimatizáciu stlačením tlačidla E; rozsvieti sa LED na
tlačidle.
Proti zaroseniu skiel
V prípade vysokej vonkajšej vlhkosti a/alebo dažďa a/alebo
veľkých rozdielov teplôt medzi exteriérom a interiérom,
sa opdorúča následovný úkon proti zaroseniu skiel:
❒otočte ovládač A do červeného sektora;
❒vypnite cirkuláciu vnútorného vzduchu, stlačením tla-
čidla D tak, aby led na tlačidle zhasol.
❒otočte ovládač do polohy C
-s možnosťou precho-
du do polohy
®v prípade, že sa nejavia náznaky zaro-
senia;
❒otočte ovládač B do polohy 2. rýchlosti.
UPOZORNENIE Klimatizácia je veľmi užitočná pre pred-
chádzanie zaroseniu skiel v prípadoch vysokej vlhkosti pro-
stredia, nakoľko vysušuje vpúšťaný vzduch do vozidla.
50
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

Zariadenie využíva chladiacu kvapalinu
R134a, ktorá v prípade náhodnej straty ne-
poškodzuje životné prostredie. Vyhýbajte sa
použitiu kvapaliny R12 nekompatibilnej s kompo-
nentami tohoto zariadenia.
ODHMLIEVANIE/ROZMRAZOVANIE
ZADNÉHO VYHRIEVANÉHO OKNA
A VONKAJŠÍCH SPÄTNÝCH ZRKADIEL obr. 40
(pre verzie/trhy, podľa vybavenia)
Stlačte tlačidlo A pre aktiváciu tejto funkcie; zapnutie funk-
cie je viditeľné rozsvietením sa kontrolky na tomto tla-
čidle.
Funkcia je časovaná a bude automaticky vypnutá po 20 mi-
nútach. Pre skoršie vypnutie funkcie, stlačte znovu tlačid-
lo A.
UPOZORNENIE Na zadné sklo nenalepujte kvôli vláknam
vyhrievania zadného skla žiadne nálepky, aby sa zabránilo
jeho poškodeniu.AKTIVÁCIA RECIRKULÁCIE VZDUCHU
KABÍNY
Stlačte tlačidlo
•, rozsvieti sa LED na tlačidle.
Odporúča sa zapnúť cirkuláciu vzduchu počas státia v ko-
lóne alebo v tuneli, aby sa zabránilo vpúšťaniu znečiste-
ného vonkajšieho vzduchu. Vyvarujte sa používaniu tejto
funkcie po dlhšiu dobu, hlavne pri väčšom počte osôb vo
vozidle, aby sa predišlo možnosti zahmlievania okien.
UPOZORNENIE Recirkulácia vnutorného vzduchu umož-
ňuje, na základe spôsobu vybraného fungovania („ohrie-
vanie“ alebo „ochladzovanie“), rýchlejšie dosiahnutie po-
žadovaného stavu.
Zapnutie vnútornej cirkulácie vzduchu sa neodporúča po-
čas daždivých/chladných dní, obmedzíš tak možnosť oro-
senia skiel.
ÚDRŽBA ZARIADENIA
Počas zimnej sezóny zariadenie klimatizácie musí byť po-
užívané aspoň raz za mesiac po dobu približne 10 minút.
Pred letnou sezónou preverte účinnosť zariadenia v Asis-
tenčnej sieti Fiat.
obr. 40F0U0040m
51
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

OVLÁDAČE obr. 41
A tlačidlo zapnutia/vypnutia kompresora klimatizácie
B zapnutie/vypnutie cirkulácie vnútorného vzduchu
C displej zobrazenia informácií o klimatizácii
D tlačidlo aktivácie funkcie MAX-DEF (rýchle odmraze-
nie/odrosenie predných skiel)
E tlačidlo zapnutia/vypnutia vyhrievania zadného skla
F tlačidlo aktivácie funkcie MONO (vyrovnanie nastave-
ných teplôt na strane vodiča a spolujazdca) a ovládač
nastavenia teploty na strane spolujazdcaAUTOMATICKÁ KLIMATIZÁCIA
DVOJZÓNOVÁ
(pre verzie/trhy, kde je vo výbave)
OPIS
Vozidlo je vybavené automatickou dvojzónovou klimati-
záciou, ktorá umožňuje oddelené riadenie teploty vzduchu
na strane vodiča a na strane spolujazdca.
52
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
G tlačidlo zapnutia/vypnutia klimatizácie
H zvýšenie/zníženie rýchlosti ventilátora
I tlačidlá voľby rozdelenia vzduchu
L tlačidlo aktivácie funkcie AUTO (automatické fungo-
vanie) a kolieska nastavenia teploty na strane vodiča
M senzor vnútornej teploty.
obr. 41F0U0041m

ZAPNUTIE KLIMATIZÁCIE
Zariadenie môže byť aktivované stlačením hociktorého tla-
čítka; odporúča sa však nastaviť na displeji želané teploty,
preto stlačiť tlačítko AUTO.
Klimatizácia umožňuje nastaviť osobné želané teploty (vo-
dič a spolujazdec) s maximálnym možným rozdielom 7 °C.
Kompresor klimatizácie funguje len so zapnutým motorom
a pri vonkajšej teplote vyššej ako 4 °C.
AUTOMATICKÉ FUNGOVANIE
KLIMATIZÁCIE (funkcia AUTO)
Stlačiť tlačidlo AUTO; systém ju nastaví automaticky:
❒ množstvo vypusteného vzduchu do priestoru vozidla;
❒ nasmerovanie vzduchu v kabíne;
vynulovanie všetkých predchádzajúcich manuálnych nasta-
vení.
Počas automatického fungovania klimatizácie sa na disple-
ji objaví nápis FULL AUTO.
Počas automatického fungovania je vždy možné meniť na-
stavené teploty a uskutočniť nasledovné manuálne ope-
rácie:
❒ nastavenie rýchlosti ventilátora;
❒ výber rozdelenia vzduchu;
❒zapnutie/vypnutie cirkulácie vnútorného vzduchu;
❒ spustenie kompresora klimatizácie.REGULÁCIA RÝCHLOSTI VENTILÁTORA
Talčidlo
ppre zvýšenie/zníženie rýchlosti ventilátora.
12 nastaviteľných rýchlostí sa zobrazí pri zapnutí čiarok na
displeji:
❒maximálna rýchlosť ventilátora = všetky paličky vysvie-
tené
❒ Minimálna rýchlosť ventilátora = svieti jedna palička.
Ventilátor môže byť odstavený (žiadna čiarka nesvieti),
iba ak bol vypnutý kompresor klimatizácie stlačením tla-
čidla
❄.
Pre obnovenie automatickej kontroly rýchlosti ventiláto-
ra v následnosti po manuálnej regulácii, stlačiť tlačidlo AU-
TO.
RÝCHLE ODROSENIE/ODMRAZENIE
PREDNÝCH SKIEL (funkcia MAX-DEF)
Stlačte tlačidlo
-pre automatické aktivovanie
všetkých načasovaných funkcií potrebných pre rýchle
odstránenie zahmlenia/námrazy čelného skla a predných
bočných skiel.
53
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Pri nízkej vonkajšej teplote sa odporúča
nepoužívať fukciu recyklácie vnútorného
vzduchu nakoľko by sa mohli sklá rýchlo zarosiť.
POZOR

Funkcie sú:
❒zapnutie kompresora klimatizácie (s vonkajšou teplotou
vyššou ako 4°C);
❒vypnutie cirkulácie vnútorného vzduchu, ak bolo pred-
tým zapnuté (led kontrolka na tlačidlu
Tvypnutá );
❒zapnutie vyhrievaného zadného skla (led kontrolka na
tlačidlu
-svieti) odolnosť spätných vonkajších zrka-
diel;
❒nastavenie maximálnej teploty vzduchu;
❒ spustenie prúdenia vzduchu.
ODROSENIE/
ROZMRAZENIE ZADNÉHO VYHRIEVANÉHO
SKLA A VONKAJŠÍCH SPÄTNÝCH ZRKADIEL
Stlačte tlačidlo (pre aktiváciu tejto funkcie; zapnutie funk-
cie je viditeľné rozsvietením sa kontrolky na tomto tla-
čidle.
Funkcia je časovaná a bude automaticky vypnutá po 20 mi-
nútach. Pre vyradenie funkcie v predstihu, stlačiť nanovo
tlačítko (.
UPOZORNENIE Na zadné sklo nenalepujte kvôli vláknam
vyhrievania zadného skla žiadne nálepky, aby sa zabránilo
jeho poškodeniu.
UPOZORNENIE Pre získanie prístupu vonkajšieho vzdu-
chu, stlačiť tlačidlo
T(v tomto prípade kontrolka led
na tlačidlu je vypnutá).SPUSTENIE CIRKULÁCIE VNÚTORNÉHO
VZDUCHU
Stlačte tlačidlo
T.
Cirkulácia vnútorného vzduchu sa uskutoční tromi mož-
nými funkčnými spôsobmi:
❒násilné vypnutie (recyklácia vzduchu je vždy vypnutá
a nasáva sa vzduch zvonka), signalizované zhasnutou
kontrolkou v tlačidle
T;
❒násilné zapnutie (cirkulácia vnútorného vzduchu vždy za-
pnutá), signalizované led kontrolkou na tlačidlu
Tzapnutá.
Stlačením tlačítka OFF, klimatizácia automaticky aktivuje cirku-
láciu vnútorného vzduchu (led kontrolka na tlačítku
Tza-
pnutá). Stlačením tlačidla
Tje teda možné aktivovať cirku-
láciu vonkajšieho vzduchu (led kontrolka na tlačidlu vypnutá)
a naopak.
UPOZORNENIE Recirkulácia vnútorného vzduchu umož-
ňuje, na základe spôsobu vybraného fungovania („ohrie-
vanie“ alebo „ochladzovanie“), rýchlejšie dosiahnutie po-
žadovaného stavu. Zapnutie vnútorného vzduchu sa
neodporúča v prípade daždivých/chladných dní, aby sa pred-
išlo možnosti zahmlenia okien, predovšetkým v prípade,
kedy nebola zapnutá klimatizácia. Odporúča sa zapnúť cir-
kuláciu vzduchu počas státia v kolóne alebo v tuneli, aby
sa zabránilo vpúšťaniu znečisteného vonkajšieho vzduchu.
Vyvarujte sa používaniu tejto funkcie po dlhšiu dobu, hlav-
ne pri väčšom počte osôb vo vozidle, aby sa predišlo mož-
nosti zahmlievania okien.
54
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
