s pastorkom a ozubnicou s hydraulickým posilňovačom riadenia
10,9
nezávislé zavesenie kolies typu Mc Pherson
kotúčové s automatickou ventiláciou
bubnové alebo kotúčové (s vnútorným chladením pri verziách/trhoch, kde sú vo výbave)
Ovládanie pomocou ručnej páky ovládajúcej zadné brzdy
so stabilizačnou tyčou s točivou osou a spojenými kolesami
BRZDY
Prevádzkové brzdy: predné
zadné
Brzda zastavenia
UPOZORNENIE Voda, sneh a posypová soľ na cestách sa môžu uložiť na brzdové kotúče a znížiť tak účinnosť bŕzd pri prvom
brzdení.
ZAVESENIE
0.9 Twinair Turbo 85k - 1.2 - 1.41.4 Multi Air - 1.4 Turbo Multi Air - 1.3 Multijet
Predný
Zadné
RIADENIE
Typ
Polomer riadenia (medzi chodníkmi) m
nezávislé zavesenie kolies typu
Mc Pherson

240
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0193mobr. 217
KOLESÁ
RÁFIKY A PNEUMATIKY
Oceľové lisované kolesá alebo z ľahkej zliatiny. Bezdušo-
vé radiálne pneumatiky. V osvedčení o technickom pre-
ukaze sú ďalej uvedené všetky homologované pneumatiky.
UPOZORNENIE V prípade eventuálnych nezhôd medzi „Ná-
vodom na používanie a údržbu“ a „Osvedčením o technickom
preukaze“, je potrebné brať do úvahy údaje uvedené v tech-
nickom preukaze.
Kvôli bezpečnosti jazdy je nutné, aby bolo vozidlo vyba-
vené pneumatikami rovnakej značky a typu na všetkých ko-
lesách.
UPOZORNENIE Do bezdušových pneumatík nikdy ne-
používajte duše.
NÁHRADNÉ KOLESO
Lisované oceľové koleso.
Bezdušová pneumatika.
NASTAVENIE KOLIES
Celková predná zbiehavosť: + 1 ± 1 mm
Celková zadná zbiehavosť: + 1,7 ± 2 mm
Hodnoty platia pre voz pripravený k jazde.SPRÁVNE ČÍTANIE PNEUMATÍK obr. 217Príklad: 175/65 R 15 84T
175 = Nominálna šírka (S, vzdialenosť medzi stranami
v mm).
65 = Pomer výška/šírka (H/S v percentách).
R = Radiálna pneumatika.
15 = Priemer kordy v palcoch (Ø).
84 = Index zaťaženia (nosnosť).
T = Index maximálnej rýchlosti.

241
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= až do 160 km/h.
R= až do 170 km/h.
S= až do 180 km/h.
T= až do 190 km/h.
U= až do 200 km/h.
H= až do 210 km/h.
V= až do 240 km/h.
QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.
Indikátor maximálnej rýchlosti
Indikátor maximálnej rýchlosti
pre zimné pneumatiky
Indikátor zaťaženia (nosnosť)SPRÁVNE ČÍTANIE KORDY obr. 217
Príklad: 6J × 15 ET43
6 = šírka kordy v palcoch 1.
J = profil presahu (bočný výstupok, kam dosadá päta pneu-
matiky)
2.
15 = priemer drážkovania v palcoch (zodpovedá pneuma-
tike, ktorá má byť namontovaná)
3= Ø.
ET43 = odklon kolesa (vzdialenosť medzi plochou dosa-
dania disku/ráfu a strednou líniou ráfu kolesa).
F0U0549mobr. 218
V prípade, že používate kryty kolies, celkovo
upevnené (prostredníctvom pružiny) na ple-
chový disk a pneumatiky nie sú tie, ktoré boli na
začiatku, after sale, vybavené rim protector, NE-
MONTUJTE kryty kolies. Použitie nevhodných pneu-
matík a krytov kolies by mohlo spôsobiť nečakaný
úbytok v tlaku pneumatiky.
POZOR
PNEUMATIKY RIM PROTECTOR obr. 218

6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6,5J X 17'' - ET 46 (Õ)
6J X 15'' - ET 43
6J X 15'' - ET 43 (Õ)
6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6J X 15'' - ET 43
6J X 15'' - ET 43 (Õ)
6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6,5J X 17'' - ET 46 (Õ)
6J X 15'' - ET 43
6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6,5J X 17'' - ET 46 (Õ)
6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6J X 16'' - ET 45 (Õ)
6,5J X 17'' - ET 46 (Õ)185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
175/65 R15 84Q (M+S)
185/65 R15 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
175/65 R15 84Q (M+S)
175/65 R15 84Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
185/65 R15 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)185/65 R15 88T
195/55 R16 87H
205/45 R17 88V
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
195/55 R16 87H
175/65 R15 84T
175/65 R15 84T
185/65 R15 88T
195/55 R16 87H
205/45 R17 88V
185/65 R15 88H
185/65 R15 88H
195/55 R16 87H
205/45 R17 88V
185/65 R15 88H
195/55 R16 87H (❍)
195/55 R16 87V (❒)
205/45 R17 88V6J X 15'' - ET 43
6J X 15'' - ET 43
6J X 15'' - ET 43
6J X 15'' - ET 43
6J X 15'' - ET 43
6J X 15'' - ET 43175/65 R15 84T
185/65 R15 88T
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
175/65 R15 84T
185/65 R15 88T
185/65 R15 88H
185/65 R15 88T
242
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Verzia Ráfiky (*)Pneumatiky Rezervné koleso (ç)vo výbave zimné Ráf ik (*)Pneumatika
(*) Osová vzdialenosť skrutiek 100 mm a skrutiek M 12 × 1,5; používajte iba kolesá predpísaná pre toto vozidlo.
(ç) V závislosti od výbavy, rezervné koleso má pneumatiku 175/65 R15 84T a disk 6J×15'' – ET43. V takom prípade pneumatika 175/65 R15 84T má tie
isté vlastnosti ako rezervné koleso: znenie a upozornenia, uvedené v časti „Výmena kolesa“ sa preto vzťahujú na pneumatiku 175/65 R15 84T.
(Õ)Liatinový disk
(❍) Nie je vo výbave SPORT
(❒) Prevedenie 1.4 Turbo Multi Air SPORT
1.2 0.9
Tw i n a i r
Tu r b o
85k
1.2 ECO
1.4 Turbo
Multi Air 1.4 Multi Air 1.4

6J X 15'' - ET 43
6J X 15'' - ET 43 (Õ)
6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6,5J X 17'' - ET 46 (Õ)
6J X 15'' - ET 43
6J X 16'' - ET 45 (Õ)
6J X 15'' - ET 43
6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6,5J X 17'' - ET 46 (Õ)175/65 R15 84Q (M+S)
175/65 R15 84Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
185/65 R15 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)175/65 R15 84T
175/65 R15 84T
185/65 R15 88T
195/55 R16 87H
205/45 R17 88V
185/65 R15 88T
195/55 R16 87H
185/65 R15 88T
185/65 R15 88T
195/55 R16 87H
205/45 R17 88V6J X 15'' - ET 43
6J X 15'' - ET 43
6J X 15'' - ET 43175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
185/65 R15 88H
243
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Verzia Ráfiky (*)Pneumatiky Rezervné koleso (ç)vo výbave zimné Ráf ik (*)Pneumatika
(*) Osová vzdialenosť skrutiek 100 mm a skrutiek M 12 × 1,5; používajte iba kolesá predpísaná pre toto vozidlo.
(ç) V závislosti od výbavy, rezervné koleso má pneumatiku 175/65 R15 84T a disk 6J×15'' – ET43. V takom prípade pneumatika 175/65 R15 84T má tie
isté vlastnosti ako rezervné koleso: znenie a upozornenia, uvedené v časti „Výmena kolesa“ sa preto vzťahujú na pneumatiku 175/65 R15 84T.
(Õ)Liatinový disk
1.3 Multijet 95k 1.3 Multijet 85k 1.3 Multijet 75k

––
––
2,2 2,0
2,2 2,2
––
––
2,2 2,0
2,2 2,2
––
––
2,4 2,2
2,4 2,42,2 2,1
2,2 2,2
2,2 2,0
2,2 2,2
––
––
2,2 2,0
2,2 2,2
––
––
––
––2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,2
––
––
2,2 2,0
2,2 2,2
––
––
2,4 2,2
2,4 2,4––
––
––
––
2,2 2,0
2,2 2,2
2,2 2,0
2,2 2,2
––
––
2,4 2,2
2,4 2,4––
––
––
––
2,2 2,0
2,2 2,2
2,2 2,0
2,2 2,2
2,2 (
❒) 2,0 (❒)
2,2 (❒) 2,2 (❒)
2,4 2,2
2,4 2,4
244
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
TLAK NAHUSTENIA ZA STUDENA (bar)
Verzie 0.9 Twinair Turbo 85k1.2 1.41.4 Multi Air1.4 Turbo Multi Air
Pred. Zad. Pred. Zad. Pred. Zad. Pred. Zad. Pred. Zad.
175/65 R15 84T
Pri strednom zaťaženíPlné zaťaženie
185/65 R14 86TPri strednom zaťaženíPlné zaťaženie
185/65 R15 88HPri strednom zaťaženíPlné zaťaženie
195/55 R16 87H
Pri strednom zaťaženíPlné zaťaženie
195/55 R16 87VPri strednom zaťaženíPlné zaťaženie
205/45 R17 88VPri strednom zaťažení
Plné zaťaženie
(❒) Verzie so športovou výbavou
V prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte správnu hodnotu aj
na studenej pneumatike. Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneuma-
tiky vo výbave. V prípade jazdy rýchlosťou nad 160 km/hod, nahustite pneumatiky na hodnoty predpísané pre podmienky plného zaťaženia.
V prípade zahriatej pneumatiky musí byť hodnota tlaku o +0,1 baru vyššia v porovnaní s predpísanou hodnotou.
Systém T.P.M.S. nie je plánovaný pre pneumatiku 175/65 R15 84T

2,4 2,1
2,5 2,2
2,3 2,1
2,3 2,3
2,3 2,1
2,4 2,4
2,4 2,2
2,5 2,42,4 2,1
2,5 2,2
2,3 2,1
2,3 2,3
2,3 2,1
2,4 2,4
2,4 2,2
2,5 2,4––
––
2,3 2,1
2,3 2,3
2,3 2,1
2,4 2,4
2,4 2,2
2,5 2,4
245
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
TLAK NAHUSTENIA ZA STUDENA (bar)
Verzie 1.3 Multijet 75k 1.3 Multijet 85k 1.3 Multijet 95k
Pred. Zad. Pred. Zad. Pred. Zad.
175/65 R15 84T
Pri strednom zaťaženíPlné zaťaženie
185/65 R14 86TPri strednom zaťaženíPlné zaťaženie
195/55 R16 87HPri strednom zaťaženíPlné zaťaženie
205/45 R17 88V
Pri strednom zaťažení
Plné zaťaženie
V prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte správnu hodnotu aj
na studenej pneumatike. Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneuma-
tiky vo výbave. V prípade jazdy rýchlosťou nad 160 km/hod, nahustite pneumatiky na hodnoty predpísané pre podmienky plného zaťaženia.
V prípade zahriatej pneumatiky musí byť hodnota tlaku o +0,1 baru vyššia v porovnaní s predpísanou hodnotou.
Systém T.P.M.S. nie je plánovaný pre pneumatiku 175/65 R15 84T

ROZMERY
Rozmery sú vyjadrené v mm a odvolá-
vajú sa na vozidlo vybavené dodanými
pneumatikami.
Výška platí pre nezaťažené vozidlo.
Objem batožinového priestoru:
Batožinový priestor pri nezaťaženom
vozidle (normy V.D.A.) ............ 275 dm
3
Batožinový priestor
so zloženým zadným
operadlom a sedadlom ............ 1030 dm
3
246
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

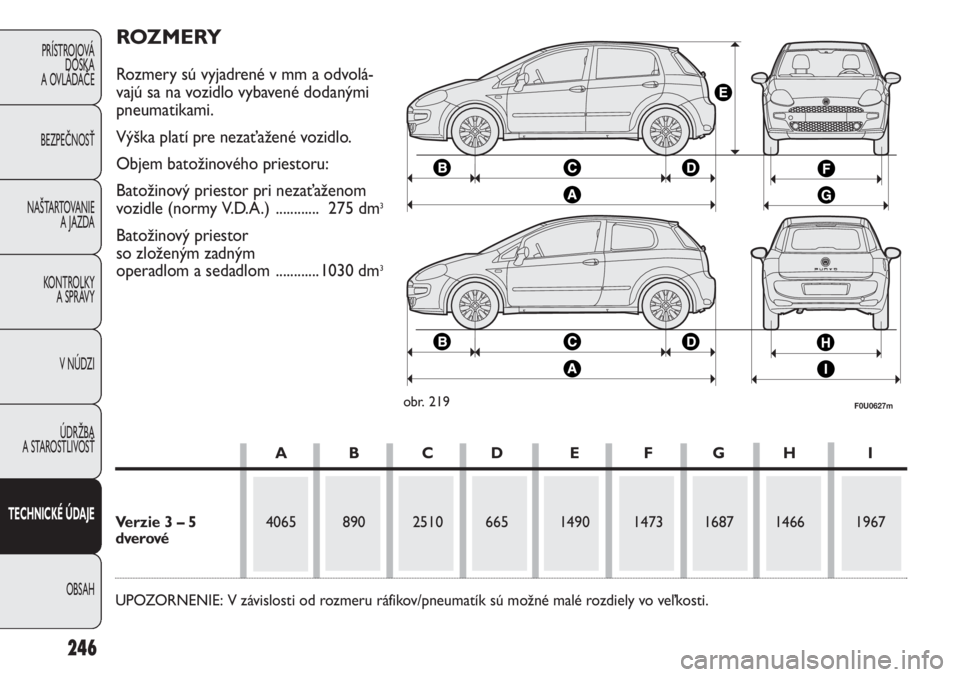

obr. 219F0U0627m
