2012 CITROEN JUMPER MULTISPACE Návod na použití (in Czech)

71
Sedadla

ERGONOMIE a KOMFOR
T
3


Typ 2 : dvoumístná lavice se sklopnými
opěradly a zvedacím sedákem.

Typ 3
: dvoumístná lavice s individuálními
naklopitelnými opěradly, sklopnými do
polohy stolku, a zvedacím sedákem.

Charakteristiky podle typu sedáku

Sedák vybavený tímto ovladačem: opěradlo
má nastavitelný sklon.
Sedák vybavený tímto ovladačem: opěradlo
je sklopné a lze jej zvednout. Sedák vybavené tímto ovladačem: opěradlo
lze sklopit a je spojené s ovladačem jeho
zvednutí.
Zasunovatelné opěrky hlavy.

72


Sedadla

Možnost vybavení loketní opěrkou.
Opěradla vnějších sedadel jsou vybavena
odkládací sítí. Opěradla středních sedadel mají v zadní
části vytvarované držáky na nápoje
a odkládací prostor.

73
Sedadla

ERGONOMIE a KOMFOR
T
3


Manipulace

Sklopení opěradla do polohy stolku
(napřiklad u prostředního sedadla)


- Zasuňte opěrku hlavy.

- Zvedněte tuto páčku pro odjištění
opěradla (při přístupu zezadu tuto
páčku sklopte).

- Sklopte opěradlo na sedák.

Sedadlo a lavice typu 1:


- Zvedněte sedák.

Sedadlo a lavice typu 2/typu 3:


- Sklopte opěradlo do polohy stolku
pomocí této páčky.

- Zvedněte sedák.
- Odjistěte přední nohy pomocí této
páčky.

- Uvolněte sedák z ukotvení.

- Vyjměte sedák bočními dveřmi
u druhé řady sedadel a zadní částí
vozidla u třetí řady sedadel.

- Odjist
ěte přední nohy pomocí této páčky.

- Uvolněte sedák z ukotvení.

- Vyjměte sedák bočními dveřmi
u druhé řady sedadel a zadní částí
vozidla u třetí řady sedadel.

Nástup, výstup z vozidla: zvednutí
sedáku
Vždy začněte individuálním sedadlem na
pravé straně a zasuňte opěrku hlavy.

74


Sedadla


Instalace sedáku
Lavici vždy instalujte jako první.


- Ověřte, že žádný předmět nezakrývá
ukotvení a nebrání tak řádnému zajištění
nohou sedáku.

- Nasuňte přední nohy do ukotvení
v podlaze.
- Zajistěte přední nohy pomocí této páčky.

- Sklopte sedák směrem dozadu
k zajištění zadních noh. V průběhu
sklápění dávejte pozor na nohy
cestujících. U sedadla typu 2 a lavice typu 2/3: zvedněte
opěradlo.

Správné ukotvení předních noh
Po návratu do provozní polohy ověřte
řádné zajištění sedadla na podlaze.

75
Sedadla

ERGONOMIE a KOMFOR
T
3


Zásady a opatření
V souvislosti s manipulacemi:


- nedemontujte opěrku hlavy bez jejího
uložení a připevnění k nějakému držáku,

- ověřte, že bezpečnostní pásy zůstanou
stále přístupné a cestující je budou moci
snadno zapnout,

- cestující musí při usednutí vždy správně
seřídit opěrku hlavy sedadla a seřídit si
a zapnout bezpečnostní pás.


Význam štítků
Za jízdy je zakázáno přepravovat
cestujícího:


- ve třetí řadě sedadel, pokud je opěradlo
před ním (ve druhé řadě) v poloze stolku,

- ve třetí řadě sedadel, pokud jsou
sedadlo/lavice před ním (ve druhé řadě)
složené,

- ve třetí řadě sedadel, pokud je sedadlo
před ním (ve druhé řadě) vyndáno,

- uprostřed, pokud je boční pravé sedadlo
složené.

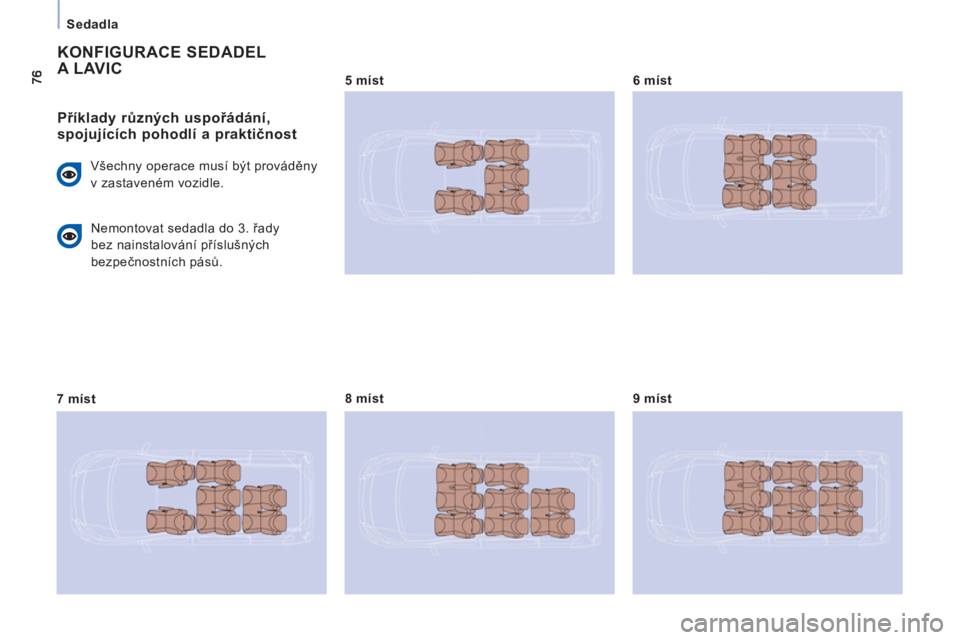

Sedadla


KONFIGURACE SEDADEL
A LAVIC

Příklady různých uspořádání,
spojujících pohodlí a praktičnost

Všechny operace musí být prováděny
v zastaveném vozidle.

7 míst
8 míst
9 míst

5 míst
6 míst
Nemontovat sedadla do 3. řady
bez nainstalování příslušných
bezpečnostních pásů.

77


Život na palubě


ERGONOMIE a KOMFOR
T
3

USPOŘÁDÁNÍ KABINY

Podle stupně výbavy Vašeho vozidla
doplňují tyto prvky vybavení Vaší kabiny.
Odkládací skřínka

Je vybavená zámkem, můžete ji zamykat
na klíč.
Obsahuje tři zásuvky pro připojení
přenosného elektrického přístroje
(videokamery...), pokud je vozidlo vybaveno
barevnou obrazovkou.
Je vybavena držákem na plechovky
a odkládacími prostory pro uložení silničních
map, balíčku cigaret, dokumentu ve
formátu A4, pera...


Odkládací prostory
ŽIVOT NA PALUBĚ


Sluneční clona

Aby se předešlo čelnímu oslnění, je třeba
sklopit sluneční clonu směrem dolů.
Sluneční clona řidiče obsahuje kapsu
pro umístění karet pro platbu mýtného,
účtenek...

78


Život na palubě
Popelník
Odkládací prostor a držák na lahve
(1,5 l)
Jakákoli kapalina přepravovaná v kelímku
(případně hrníčku či jiných nádobách na
palubě) se může rozlít a představuje tudíž
riziko poškození vybavení v případě styku
s ovladači místa řidiče a středové konzoly.
„Buďte opatrní“.


Držák na lístky

Podle konfigurace vozidla.

Zásuvka 12 V

Maximální výkon zásuvky (typu zapalovače
cigaret) je 120 W.
