2012 CITROEN JUMPER MULTISPACE stop start

Místo řidiče


KONTROLKY

Při každém startování motoru: rozsvítí se série kontrolek, u nichž systém provádí test. Po krátké chvíli zhasnou. Za chodu motoru: jestliže
kontrolka neustále svítí nebo bliká, podává řidiči výstrahu. Tato první výstraha může být doprovázena zvukovým signálem a hlášením na
displeji.
Dbejte na takto podávaná upozornění.

Kontrolka
je
signalizuje
Řešení - akce



STOP rozsvícená
spolu s další
kontrolkou
a hlášením na
obrazovce. závažné anomálie spojené
s kontrolkami „Hladina brzdové
kapaliny“, „Tlak a teplota
motorového oleje“, „Teplota
chladicí kapaliny“, „Elektronické
rozdělení brzdného účinku“,
„Posilovač řízení“.
Je třeba zastavit a zaparkovat, vypnout zapalování
a obrátit se na servis sítě
CITROËN nebo na jiný
odborný servis.




Parkovací
brzda/Hladina
brzdové
kapaliny/REF rozsvícená. zatažená nebo špatně povolená
brzda. Povolení brzdy kontrolku zhasne.
rozsvícená. nedostatečná hladina kapaliny. Doplnit kapalinou doporučenou společností CITROËN.
zůstává
rozsvícená i přes
vyhovující hladinu
a je spojená
s rozsvícením
kontrolky ABS. porucha funkce elektronického
rozdělovače brzdného účinku.
Je třeba zastavit a zaparkovat, vypnout zapalování
a obrátit se na servis sítě
CITROËN nebo na jiný
odborný servis .




Tlak a teplota
motorového
oleje rozsvícená za
jízdy. nedostatečný tlak nebo vysoká
teplota. Zastavte, vypněte zapalování a nechte motor
zchladnout. Vizuálně zkontrolujte jeho hladinu.
Rubrika 6, část „Hladina náplní“.
zůstává i přes
vyhovující hladinu
rozsvícená. závažná anomálie. Obraťte se na servis sítě CITROËN nebo na jiný odborný
servis.

41
PŘIPRAVENI
k ODJEZD
U
2

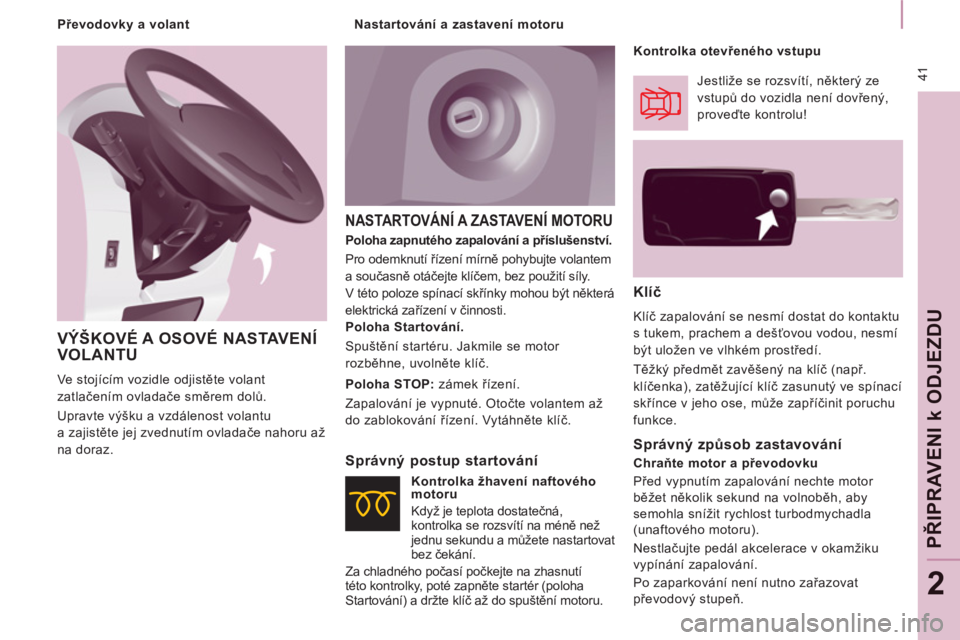

NASTARTOVÁNÍ A ZASTAVENÍ MOTORU


Klíč

Klíč zapalování se nesmí dostat do kontaktu
s tukem, prachem a dešťovou vodou, nesmí
být uložen ve vlhkém prostředí.
Těžký předmět zavěšený na klíč (např.
klíčenka), zatěžující klíč zasunutý ve spínací
skřínce v jeho ose, může zapříčinit poruchu
funkce.
Poloha Startování.
Spuštění startéru. Jakmile se motor
rozběhne, uvolněte klíč.

Poloha STOP:
zámek řízení.
Zapalování je vypnuté. Otočte volantem až
do zablokování řízení. Vytáhněte klíč.


Správný postup startování

Jestliže se rozsvítí, některý ze
vstupů do vozidla není dovřený,
proveďte kontrolu!

Kontrolka žhavení naftového
motoru
Když je teplota dostatečná,
kontrolka se rozsvítí na méně než
jednu sekundu a můžete nastartovat
bez čekání.
Za chladného počasí počkejte na zhasnutí
této kontrolky, poté zapněte startér (poloha
Startování) a držte klíč až do spuštění motoru.



Správný způsob zastavování


Chraňte motor a převodovku
Před vypnutím zapalování nechte motor
běžet několik sekund na volnoběh, aby
semohla snížit rychlost turbodmychadla
(unaftového motoru).
Nestlačujte pedál akcelerace v okamžiku
vypínání zapalování.
Po zaparkování není nutno zařazovat
převodový stupeň.

Poloha zapnutého zapalování a příslušenství.

Pro odemknutí řízení mírně pohybujte volantem
a současně otáčejte klíčem, bez použití síly.
V této poloze spínací skřínky mohou být některá
elektrická zařízení v činnosti.
Kontrolka otevřeného vstupu
VÝŠKOVÉ A OSOVÉ NASTAVENÍVOLANTU

Ve stojícím vozidle odjistěte volant
zatlačením ovladače směrem dolů.
Upravte výšku a vzdálenost volantu
a zajistěte jej zvednutím ovladače nahoru až
na doraz.

Nastartování a zastavení motoru



Převodovky a volant

DIESEL
121


Palivo

KONTROLY
6

NEUTRALIZACE OKRUHU DODÁVKY PALIVA

V případě silného nárazu vypne
bezpečnostní zařízení automaticky přívod
paliva do motoru.
RUČNÍ PLNICÍ ČERPADLO
NAFTY

Jestliže úplně vyčerpáte palivovou nádrž,
bude nutné znovu naplnit a odvzdušnit
palivový okruh:


- dolijte do palivové nádrže nejméně pět
litrů nafty,

- pumpujte ručním plnicím čerpadlem,
umístěným v motorovém prostoru pod
ochranným krytem, dokud se
v průhledné hadičce neobjeví palivo,

- zapněte startér a držte klíček otočený
až do spuštění motoru. Blikání této kontrolky je
doprovázené hlášením na
obrazovce.
Vně vozidla ověřte nepřítomnost zápachu
nebo úniku paliva a obnovte přívod:


- vypněte zapalování (poloha STOP),

- vytáhněte klíč ze spínací skřínky,

- zasuňte klíč do spínací skřínky,

- zapněte zapalování a nastartujte motor.
Kvalita paliva používaného pro
naftové motory Kvalita paliva používaného pro benzinové motory

Naftové motory jsou plně kompatibilní
s biopalivy splňujícími současné
a připravované evropské standardy (nafta
podle normy EN 590 ve směsi s biopalivem
podle normy EN 14214), které je možno
načerpat u čerpacích stanic (možné přidání
0 až 7 % methylesteru mastných kyselin).
U některých naftových motorů je možno
používat biopalivo B30, nicméně použití
tohoto paliva je podmíněno přísným
dodržováním specifických podmínek
údržby. Kontaktujte servis sítě CITROËN
nebokvalifikovanou autodílnu.
Použití jakéhokoli jiného (bio) paliva (čisté
nebo ředěné rostlinné a živočišné oleje,
topný olej...) je přísně zakázáno (nebezpečí
poškození motoru a palivového okruhu).

Benzinové motory jsou plně kompatibilní
s biopalivy – benzinem typu E10 nebo E24
(obsahuje 10 % nebo 24 % ethanolu) –
splňujícími evropské normy EN 228
a EN 15376.
Paliva typu E85 (obsahující až 85 %
ethanolu) jsou vyhrazena pouze pro vozidla
určená pro fungování na tento typ paliva
(vozidla BioFlex). Kvalita ethanolu musí
splňovat normu EN 15293.
Pouze pro Brazílii jsou v prodeji specifické
verze vozidel, určené pro fungování na
palivo obsahující až 100 % ethanolu
(typu E100).
