2012 CITROEN JUMPER MULTISPACE pojistky

9


Interiér

SEZNÁMENÍ s VOZIDLE
M
1


STŘEDOVÁ KONZOLA A STROPNÍ POLIČKA



1.
Umístění ovladačů:


- aktivace elektrické dětské
bezpečnostní pojistky,

- centrální zamykání/odemykání,

2.
Ovladače topení a/nebo klimatizace.

3.
Umístění odkládacího prostoru pro
účtenky/karty nebo ovladačů:


- neutralizace ESP,

- neutralizace prostorové ochrany
alarmu, dioda alarmu,

- neutralizace parkovacího
asistenta.

4.
Odkládací prostor.

5.
Autorádio nebo odkládací prostor.

6.
Seřiditelné prostřední větrací mřížky.

7.
Tlačítko výstražných světel.

8.
Obrazovka nebo odkládací prostor.

9.
Stropní světlo.

10.
Kontrolka neutralizace airbagu
spolujezdce.

11 .
Umístění odkládacího prostoru pro
účtenky/karty, ovladače neutralizace
ventilace vzadu, ovladačů vyhřívání
sedadel.



SEŘÍZENÍ ČASU


- středovou konzolu s obrazovkou:
nahlédněte do rubriky 9, část „Seřízení
data a hodin“,

- nebo středovou konzolu bez obrazovky:
nahlédněte do rubriky 2, část „Místo
řidiče“.
Podle konfigurace Vašeho vozidla máte
k dispozici buď:

23


Otevírání

PŘIPRAVENI
k ODJEZD
U
2

Otevření dveří zevnitř je však možné.


Zabezpečení proti napadení

Světelná kontrolka ovladače:


- bliká, jestliže jsou vstupy do
vozidla zamknuté při zastavení
a je zastavený motor,

- se rozsvítí, když jsou vstupy
do vozidla zamknuté a je
zapnuté zapalování.
Systém zamyká automaticky
všechny dveře, jakmile dosáhnete
rychlosti přibližně 10 km/h.


Aktivace/dezaktivace funkce
Při zapnutém zapalování dlouze
stiskněte toto tlačítko k aktivaci
nebo neutralizaci funkce.



Kontrolka otevření

Jestliže se tato kontrolka rozsvítí,
ověřte řádné zavření dveří kabiny
a zadních nebo bočních dveří.

BOČNÍ POSUVNÉ DVEŘE

Pokud je těmito dveřmi Vaše vozidlo
vybaveno, neotvírejte levé
boční dveře při
čerpání paliva do nádrže, neboť byste mohli
poškodit klapku uzávěru palivové nádrže.
Tyto dveře můžete zajistit pomocí dětské
pojistky.
Nezakrývejte prostor vodítka na podlaze,
aby nebyl znemožněn posun dveří.

111

Vybavení


PŘÍ
SLU
ŠEN
STV
Í
5

DOPLŇKY


Přejete-li si nechat provést na
vozidle nějaký zásah, obraťte se na
kvalifikovanou autodílnu, která má potřebné
znalosti a vybavení. Servisní síť CITROËN
poskytuje odborné a kvalitní služby.

Instalace radiokomunikačních vysílačů
Před instalováním radiokomunikačních
vysílačů jako doplňkového vybavení
s externí anténou na vozidle Vám
doporučujeme konzultovat zástupce sítě
CITROËN.
V servisní síti CITROËN můžete získat
informace o charakteristikách vysílačů
(frekvenční pásmo, maximální výstupní
výkon, poloha antény, specifické montážní
podmínky), které mohou být namontovány
v souladu se Směrnicí o elektromagnetické
kompatibilitě automobilů (2004/104/ES).
Tato modelová řada doplňků je koncipována
především pro zlepšení pohodlí, cestování a údržby:

Ozdobné kryty (kromě motoru 163 k),
zástěrky za přední kola, zástěrky za zadní
kola, deflektory, stupačka, ... Autorádia, sada hands free, reproduktory,
měnič CD, navigace, ...
Při montáži audiosystémů a telematických
systémů, které jsou volně v prodeji, musí být
respektovány technické požadavky, spojené
s instalací těchto druhů výrobků do vozidla,
a musí být zohledněna kompatibilita těchto
přístrojů s kapacitními možnostmi sériové
výbavy Vašeho vozidla.
Potahy předních sedadel kompatibilní
s airbagy, dvoumístná lavice vpředu,
pryžový kobereček, kovralový kobereček,
vanička zavazadlového prostoru, tyčový
střešní nosič, boční roletky, sněhové řetězy.
Aby pod pedály nic nepřekáželo:


- dbejte na správné umístění koberečku
a jeho upevnění,

- nikdy nedávejte několik koberečků

přes sebe. Kapalina do ostřikovače skel, náhradní
pojistky, lišty stěračů oken, přípravky na
čištění a údržbu interiéru a karoserie,
náhradní žárovky, ...
Montáž elektrických prvků výbavy
nebo příslušenství, neschválených
společností Automobiles CITROËN, může
způsobit závadu elektronického systému
Vašeho vozidla. Mějte, prosíme, na zřeteli
toto upozornění. Doporučujeme Vám obrátit
se na zástupce naší značky a nechat
si prezentovat řadu nabízených prvků
výbavy a příslušenství.
V některých zemích prodeje patří
bezpečnostní vesta, výstražné trojúhelníky
a náhradní žárovky do povinné výbavy
vozidla. Alarm, pískování skel, lékárnička,
bezpečnostní reflexní vesta, parkovací
asistent vzadu, výstražný trojúhelník, ...

120


Palivo

ČERPÁNÍ PALIVA DO NÁDRŽE


Remplissage
Při čerpání paliva musí být motor vypnutý
.
Při prvním rozsvícení této kontrolky
a když je ručička na začátku
červeného pole, je dosažena
minimání hladina paliva v nádrži.
V tomto okamžiku zbývá v nádrži přibližně
8 litrů
.
Co nejdříve doplňte palivo, aby nedošlo
k jeho úplnému vyčerpání. Neotvírejte levé boční dveře (pokud
je jimi Vaše vozidlo vybaveno), jinak
dojde při plnění palivové nádrže k poškození
klapky uzávěru palivové nádrže.

Nikdy nepokračujte v jízdě až do
zastavení motoru z důvodu úplného
vyprázdnění nádrže, protože hrozí
nebezpečí poškození antiemisního
a vstřikovacího systému.
Minimální zásoba paliva
Zvuk nasátí vzduchu při otevření uzávěru
je normální jev, zapříčiněný podtlakem
v palivovém okruhu, nutným pro jeho
utěsnění.

Štítek nalepený na vnitřní straně klapky
připomíná typ paliva, které je třeba načerpat.
Je třeba doplnit více než 8 litrů paliva, aby
jeho načerpání bylo měřičem vzato v úvahu.
Při čerpání plné nádrže nepokračujte po
3. vypnutí plnicí pistole
. Jinak by mohlo dojít
k poruchám funkce.

Objem palivové nádrže činí přibližně 80 litrů.


- Po naplnění nádrže zavřete uzávěr
a přiklopte klapku.


Tyto dveře můžete zajistit pomocí
elektrické dětské pojistky. Rubrika 2,
část „Otevírání“.


- Otevřete klapku uzávěru nádrže.
Zasuňte klíč a otočte jím o čtvrt otáčky.

- Sundejte uzávěr a zavěste jej na patku
umístěnou na vnit
řní straně klapky.

136


Výměna pojistky

VÝMĚNA POJISTKY

Ve vozidle jsou tři pojistkové skřínky:


- v palubní desce na pravé straně
(za výklopnou odkládací skřínkou),

- v kabině (schránka na baterii),

- pod kapotou motoru.
Vyjmutí a nasazení pojistky

Před výměnou pojistky je nutno zjistit příčinu
závady a odstranit ji.

Spálenou pojistku nahraďte vždy
pojistkou se stejnou proudovou
hodnotou. CITROËN odmítá odpovědnost za náklady
na opravu vozidla nebo za poruchy
jeho fukce způsobené namontováním
doplňkového vybavení, které není dodáváno
a doporučeno společností CITROËN
a nebylo nainstalováno v souladu s jejími
doporučeními, zejména pokud celková
spotřeba všech dodatečně zapojených
přístrojů přesáhne 10 miliampér. Uvedená označení se týkají pouze pojistek,
které může měnit sám uživatel. V případě
potřeby jakéhokoli jiného zásahu se obraťte
na servis sítě CITROËN nebo na jiný
odborný servis.
Pro profesionální opravce: pro získání
kompletních informací o pojistkách
a relé prostudujte schémata „Metody“, k nimž
získáte přístup prostřednictvím značkové sítě.

137

Výměna pojistky
RYCHLÁ NÁPOVĚD
A
7

POJISTKY V PALUBNÍ DESCE NA PRAVÉ STRANĚ



- Vyklopte odkládací prostor a silou
zatáhněte pro zpřístupnění pojistek.

Pojistky


A (ampéry)

Přiřazení


1


15
Zadní stěrač


2


-
Volná


3


5
Počítač airbagů


4


10
Snímač úhlu volantu - Diagnostická zásuvka - Snímač ESP -
Manuální ventilace - Spojkový spínač - Výška světleného
svazku světlometů - Čerpadlo filtru pevných částic


5


30
Elektricky ovládaná zpětná zrcátka - Motorek spouštěče okna
spolujezdce


6


30
Napájení spouštěčů předních oken


7


5
Stropní světla a osvětlení odkládací přihrádky


8


20
Vícefunkční obrazovka - Siréna zabezpečovacího alarmu -
Autorádio - Měnič kompaktních disků - Rádio s telefonem -
Rozvodná jednotka pro přívěs (dodatečně montovaná výbava)


9


10
Zásuvka pro příslušenství u druhé řady sedadel


10


30
Korektor výšky karoserie vzadu - Modul přepínačů pod
volantem - Přístrojová deska


11


15
Diagnostická zásuvka - Spínací skříňka


12


15

Sada hands-free - Počítač airbagů - Počítač parkovacího asistenta



13


5
Rozvodná jednotka motoru - Rozvodná jednotka pro přívěs


14


15
Snímač deště - Ventilace na zadních sedadlech -
Automatická klimatizace - Přístrojová deska


15


30
Zamykání/odemykání/nadstandardní zamykání vstupů do
vozidla


16


-
Volná


17


40
Vyhřívané zadní okno - Vyhřívaná zpětná zrcátka

138


Výměna pojistky

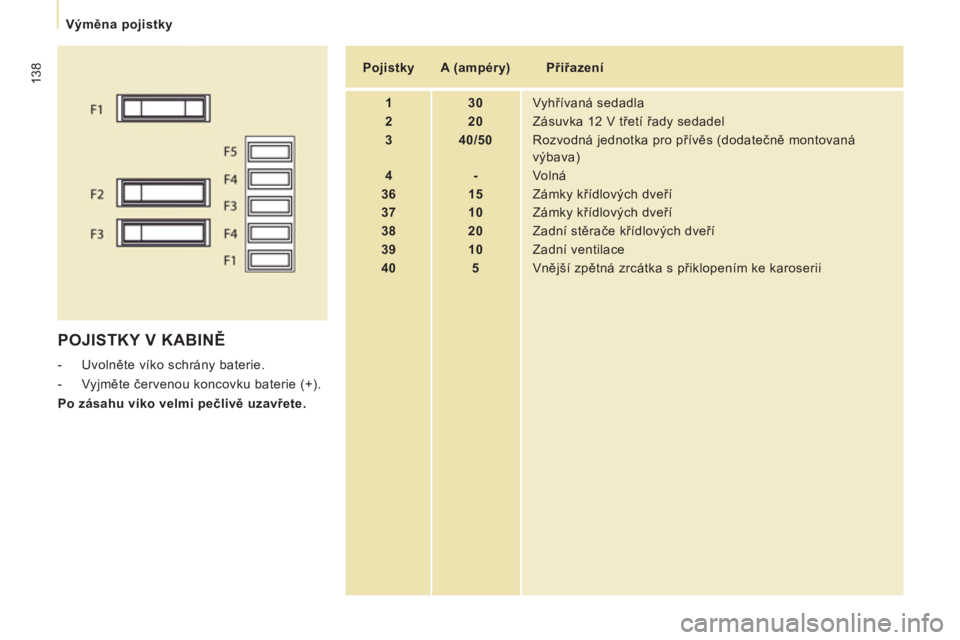

POJISTKY V KABINĚ



- Uvolněte víko schrány baterie.

- Vyjměte červenou koncovku baterie (+).

Po zásahu víko velmi pečlivě uzavřete.

Pojistky


A (ampéry)

Přiřazení


1


30
Vyhřívaná sedadla


2


20
Zásuvka 12 V třetí řady sedadel


3


40/50
Rozvodná jednotka pro přívěs (dodatečně montovaná
výbava)


4


-
Volná


36


15
Zámky křídlových dveří


37


10

Zámky křídlových dveří


38


20
Zadní stěrače křídlových dveří


39


10
Zadní ventilace


40


5
Vnější zpětná zrcátka s přiklopením ke karoserii

139

Výměna pojistky
RYCHLÁ NÁPOVĚD
A
7

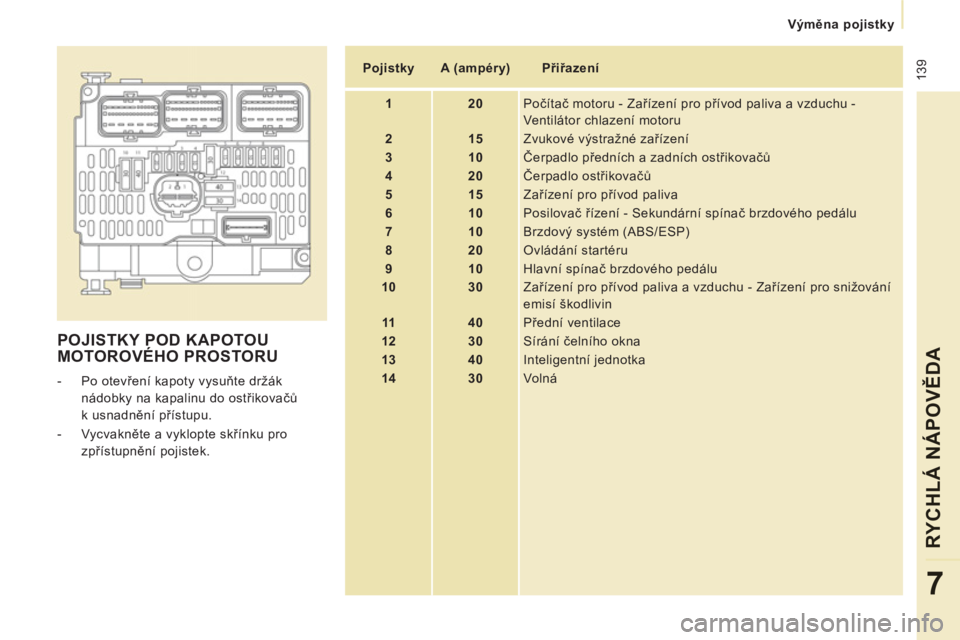

POJISTKY POD KAPOTOU MOTOROVÉHO PROSTORU



- Po otevření kapoty vysuňte držák
nádobky na kapalinu do ostřikovačů
k usnadnění přístupu.

- Vycvakněte a vyklopte skřínku pro
zpřístupnění pojistek.

Pojistky


A (ampéry)

Přiřazení


1


20
Počítač motoru - Zařízení pro přívod paliva a vzduchu -
Ventilátor chlazení motoru


2


15
Zvukové výstražné zařízení


3


10
Čerpadlo předních a zadních ostřikovačů


4


20
Čerpadlo ostřikovačů


5



15
Zařízení pro přívod paliva


6


10
Posilovač řízení - Sekundární spínač brzdového pedálu


7


10
Brzdový systém (ABS/ESP)


8


20
Ovládání startéru


9


10
Hlavní spínač brzdového pedálu


10


30
Zařízení pro přívod paliva a vzduchu - Zařízení pro snižování
emisí škodlivin


11


40
Přední ventilace


12


30
Sírání čelního okna


13


40
Inteligentní jednotka


14


30
Volná
