2012 CITROEN JUMPER MULTISPACE pojistka

3
33
23
4
15


Interiér

SEZNÁMENÍ s VOZIDLE
M
1

76
Konfigurace sedadel/lavic
88


Zadní okna

Ochrana proti přiskřípnutí
89
Elektrická dětská pojistka
24
DĚTI VE VOZIDLE


Zrcátko pro sledování dětí
88

Dětské sedačky
101

24



Otevírání




Zvenku

Přitáhněte kliku směrem k sobě a potom
dozadu. Při zapnutém zapalování
stiskněte toto tlačítko a rozsvítí se
dioda, doprovázená hlášením na
obrazovce.
Toto zařízení je nezávislé na centrálním
ovládání zamykání.


Zevnitř

K odemknutí a otevření zatlačte kliku
dozadu. Otevřete dveře úplně, aby došlo
k zajištění dvěří mechanismem v jejich
spodní části.


Zajištění/elektrická dětská
bezpečnostní pojistka

Znemožňuje otevření bočních dveří zevnitř.


Správné používání

Nejezděte s otevřenými bočními posuvnými
dveřmi.
Než opustíte vozidlo, byť jen na krátkou dobu,
vytáhněte klíč ze spínací skřínky vozidla.
Při každém zapnutí zapalování ověřte, že
je dětská bezpečnostní pojistka aktivovaná
(rozsvícená dioda).
V případě prudkého nárazu se elektrická
dětská pojistka automaticky dezaktivuje.







Nouzový způsob ovládání v případě
výpadku napájení z baterie vozidla

Dveře spolujezdce vpředu a zadní boční
dveře
V případě výpadku napájení z baterie nebo
poruchy centrálního zamykání použijte
zámek pro mechanické zamknutí dveří.


- Pro otevření dveří a vystoupení z vozidla
přitáhněte vnitřní ovladač otevírání.

- Pro zamknutí dveří zasuňte klíč do
západky, která se nachází na boku
dveří, a otočte jím o osminu otáčky
.


Dveře řidiče


- Zasuňte klíč do zámku a otočte jím
směrem doprava pro zamknutí nebo
směrem doleva pro odemknutí.

136

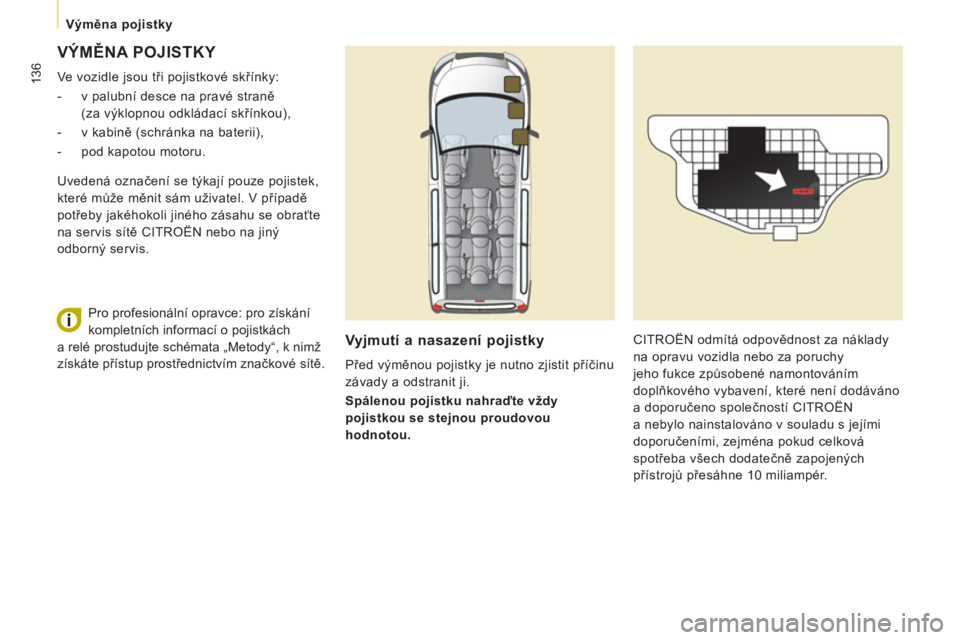

Výměna pojistky

VÝMĚNA POJISTKY

Ve vozidle jsou tři pojistkové skřínky:


- v palubní desce na pravé straně
(za výklopnou odkládací skřínkou),

- v kabině (schránka na baterii),

- pod kapotou motoru.
Vyjmutí a nasazení pojistky

Před výměnou pojistky je nutno zjistit příčinu
závady a odstranit ji.

Spálenou pojistku nahraďte vždy
pojistkou se stejnou proudovou
hodnotou. CITROËN odmítá odpovědnost za náklady
na opravu vozidla nebo za poruchy
jeho fukce způsobené namontováním
doplňkového vybavení, které není dodáváno
a doporučeno společností CITROËN
a nebylo nainstalováno v souladu s jejími
doporučeními, zejména pokud celková
spotřeba všech dodatečně zapojených
přístrojů přesáhne 10 miliampér. Uvedená označení se týkají pouze pojistek,
které může měnit sám uživatel. V případě
potřeby jakéhokoli jiného zásahu se obraťte
na servis sítě CITROËN nebo na jiný
odborný servis.
Pro profesionální opravce: pro získání
kompletních informací o pojistkách
a relé prostudujte schémata „Metody“, k nimž
získáte přístup prostřednictvím značkové sítě.

15
1


Exteriér

LOKALIZAC
E
10
VNĚJŠÍ ČÁST VOZIDLA


Uzávěr, palivová nádrž 120-121
Odpojení přívodu paliva, naplnění
naftového palivového okruhu 121-122

Lišta stěrače 140
Vnější zpětná zrcátka 87
Boční směrové světlo 133

Přední světla, světla do mlhy,
směrová světla 42-44, 131
Seřízení sklonu světlometů 44
Výměna žárovek vpředu 131-133
Ostřikovače světlometů 45, 116
Sněhový kryt 130

Přední dveře 22-23
Boční posuvné dveře 23-24
Klíč 20
Otvírání kapoty motoru 112
Elektrická dětská pojistka 24

Brzdy, brzdové destič
ky 90, 117
Brzdový asistent 92
ABS, REF 92
ASR, ESP 93
Pneumatiky, tlaky 150
Odpružení vzadu 84-86
Dveře, zadní výklopné dveře 22-25
Nouzové ovládání 25
Doplňky 111

Osvětlení registrační značky 135
Rozměry 144-147

Sada pro nouzovou opravu pneu 124
Rezervní kolo, zvedák,
výměna kola, nářadí 126-130
Huštění, tlaky 150
Dálkový ovladač 19-20
Výměna článku, opětná inicializace 20
Klíč 20
Startování 41
Centrální zamykání/odemykání 19, 23
Alarm 21-22

Vlečení, zvedání vozidla 141
Tažné zařízení pro přívěs 109-110
Parkovací asistent 91
Zadní světla, směrová světla 42-43, 133

3. brzdové světlo 135
Výměna žárovky vzadu 131, 134

15
3


Místo řidiče

LOKALIZAC
E
10


Obrazovky, zobrazování Rubrika 9
Seřízení času na obrazovce Rubrika 9
Vnitřní zpětné zrcátko 88
Místo pro karty placení mýtného/
parkovného 81
Zrcátko pro sledování dětí 88
Stropní světla 80, 133
Kontrolka na stropní poličce 26
Vyhřívaná sedadla 66
Zadní ventilace 61, 62-63

Pojistky v palubní desce na pravé
straně 137
Neutralizace airbagu spolujezdce 100
Ovladače


- centrální zamykání 23

- alarm 21-22

- elektrická dětská pojistka 24

- parkovací asistent 91

- ASR, ESP 93


Technologie na palubě Rubrika 9


- Tísňové volání nebo přivolání
asistenční služby

- NaviDrive

- MyWay

- Autorádio


Převodovka 37
Signál/výstražná světla, warning 90


Topení, ventilace


- ruční ventilace 53-54

- klimatizace A/C 53

- obíhání vnitřního vzduchu 54

Klimatizace s odděleným seřizováním 55-57
Odmrazování - odmlžení 59-60
Přídavné topení 62-63

Uspořádání kabiny 77-79


- odkládací přihrádka,

- stropní polička,

- popelník,

- sluneční clona,

- zásuvka 12 voltů,

- přihrádka na účtenky,

- odkládací skřínka.
