2012 CITROEN JUMPER MULTISPACE Ghiduri De Utilizare (in Romanian)

Schimbarea unui bec
ASISTEN
ŢĂ RAPID
Ă
7
AL TREILEA STOP


Tip A
, W5W - 5W
Tip B
, P21W - 21W

LUMINI NUMĂR DE ÎNMATRICULARE


Tip A
, W5W - 5 W

Cu volet


- Îndepărtaţi plasticul transparent cu
ajutorul unei şurubelniţe, pe punctul
indicat de săgeată.

- Înlocuiţi lampa.

- Repoziţionaţi plasticul transparent
prin apăsare.


Cu uşi batante


- Declipsaţi garnitura interioară.

- Debranşaţi conectorul depărtând clema.

- Scoateţi apărătoarea din plastic.

- Rotiţi suportul lămpii un sfert de tură în
sens invers acelor de ceasornic.

- Înlocuiţi lampa.


Lampă situată în exterior (uşi batante)


- Desfiletaţi cele două şuruburi cu ajutorul
unei
şurubelniţe Torx TM
cu vârf de 20.

- Îndepărtaţi stopul.

- Înlocuiţi lampa.
Lampă situată în interior (volet)


- Desfiletaţi cele două şuruburi cu ajutorul
unei şurubelniţe Torx
TM
cu vârf de 20.

- Îndepărtaţi capacul din plastic.

- Scoateţi suportul becurilor depărtând
cele două lamele.

- Scoateţi becul defect apăsând uşor
deasupra şi rotindu-l în sens invers
acelor de ceas.

- Înlocuiţi lampa.

136
Schimbarea unei siguranţe

SCHIMBAREA UNEI SIGURANŢE

Cele trei cutii cu siguranţe sunt situate:


-
în planşa de bord în dreapta (în spatele spaţiului
de depozitare diverse, escamotabilă),


- în habitaclu (compartiment baterie),

- sub capota motorului.
Scoaterea şi montarea uneisiguranţe

Înaintea înlocuirii unei siguranţe este
necesară cunoaşterea cauzei incidentului şi
ca aceasta să fie remediată.

Întodeauna înlocuiţi o siguranţă defectă
cu alta de calibru echivalent. CITROËN declină orice responsabilitate
privind plata reparaţiei vehiculului
dumneavoastră sau disfuncţiile cauzate
de instalarea de accesorii auxiliare, care
nu sunt furnizate sau recomandate de
CITROËN şi care nu au fost instalate
conform indicaţiilor fabricantului, în mod
special pentru orice aparat al cărui consum
depăşeşte 10 miliamperi. Informaţiile comunicate nu sunt decât
pentru siguranţele care pot fi schimbate de
utilizator. Pentru oricare altă intervenţie,
vizitaţi reţeaua CITROËN sau un service
autorizat.
În atenţia profesioniştilor: pentru o
informare completă asupra siguranţelor
şi releului, consultaţi schemele de la
"Metode" pe care le găsiţi în Reţea.

137


Schimbarea unei siguranţe
ASISTEN
ŢĂ RAPID
Ă
7

SIGURANŢELE DIN PLANŞA DE BORD DIN PARTEA DREATĂ ŢŞŢŞ



- Basculaţi spaţiul de depozitare obiecte
mărunte apoi trageţi-l cu putere pentru a
ajunge la siguranţe.

Siguranţe


A (amperi)

Afectare


1


15
Ştergător spate


2


-
Liberă


3


5
Calculator airbag


4


10
Senzor unghi volan, Priză diagnostic, Senzor ESP, Ventilaţie
manuală, Contactor ambreiaj, Înălţime fascicul proiectoare,
Pompă filtru de particule


5


30
Retrovizoare cu comandă electrică, Motor geam electric
pasager


6


30
Alimentare geamuri electrice faţă



7


5
Plafoniere şi iluminare torpedo


8


20
Ecran multifuncţie, Sirenă alarmă antifurt, Autoradio,
Magazie CD, Radiotelefon, Cutie servitudine remorcă
(post-echipare)


9


10
Priză accesorii în rândul 2


10


30
Corector spate, Comenzi sub volan,
Tablou de bord


11


15
Priză diagnostic, Contactor antifurt


12


15
Kit mâini libere, Calculator airbag, Calculator asistenţă la
parcarea cu spatele


13


5
Cutie de servitudine motor, Cutie de servitudine remorcă


14


15
Senzor de ploaie, Ventilaţie spate, Aer condiţionat automatic,
Tablou de bord


15


30
Blocare/deblocare/supra-blocare a deschiderilor


16



-
Liberă


17


40
Dejivrare lunetă, Dejivrare retrovizoare

138
Schimbarea unei siguranţe

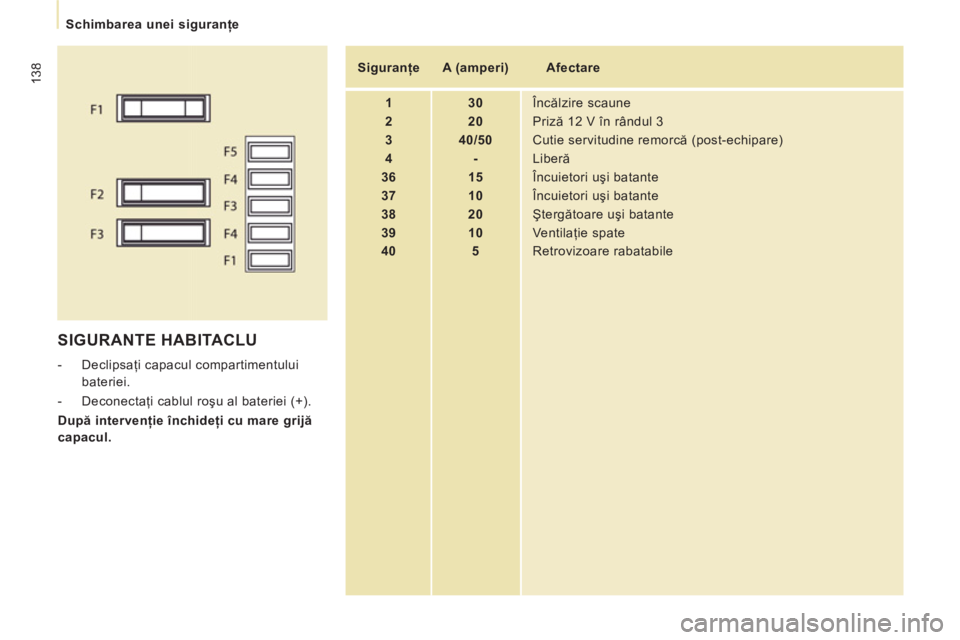

SIGURANTE HABITACLU



- Declipsaţi capacul compartimentului
bateriei.

- Deconectaţi cablul roşu al bateriei (+).

După intervenţie închideţi cu mare grijă
capacul.

Siguranţe


A (amperi)

Afectare


1


30
Încălzire scaune


2


20
Priză 12 V în rândul 3


3


40/50
Cutie servitudine remorcă (post-echipare)


4


-
Liberă


36


15
Încuietori uşi batante


37


10
Încuietori uşi batante


38



20
Ştergătoare uşi batante


39


10
Ventilaţie spate


40


5
Retrovizoare rabatabile

139


Schimbarea unei siguranţe
ASISTEN
ŢĂ RAPID
Ă
7

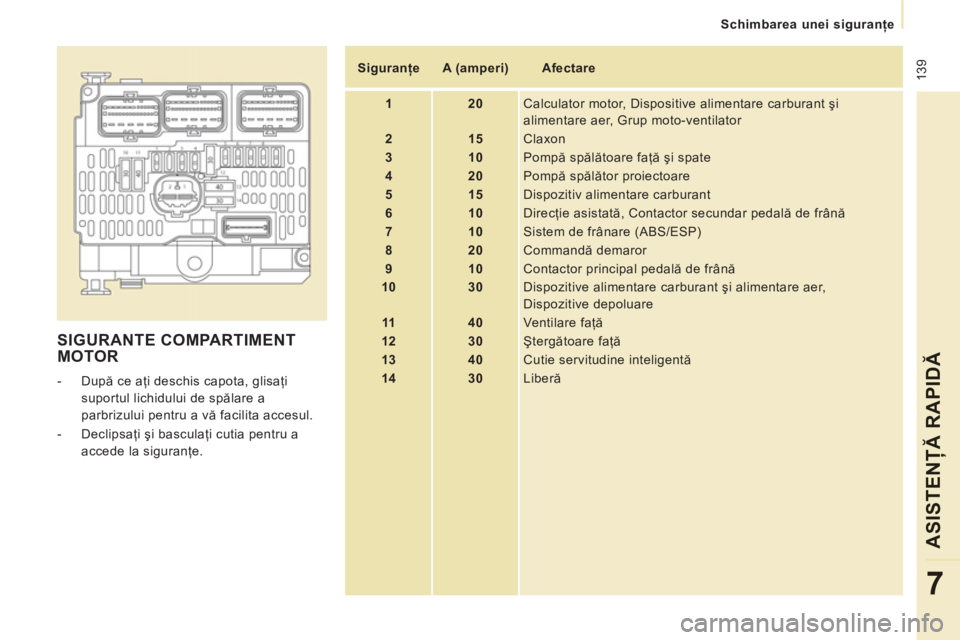

SIGURANTE COMPARTIMENTMOTOR



- După ce aţi deschis capota, glisaţi
suportul lichidului de spălare a
parbrizului pentru a vă facilita accesul.

- Declipsaţi şi basculaţi cutia pentru a
accede la siguranţe.

Siguranţe


A (amperi)

Afectare


1


20
Calculator motor, Dispositive alimentare carburant şi
alimentare aer, Grup moto-ventilator


2


15
Claxon


3


10
Pompă spălătoare faţă şi spate


4


20
Pompă spălător proiectoare


5


15
Dispozitiv alimentare carburant


6



10
Direcţie asistată, Contactor secundar pedală de frână


7


10
Sistem de frânare (ABS/ESP)


8


20
Commandă demaror


9


10
Contactor principal pedală de frână


10


30
Dispozitive alimentare carburant şi alimentare aer,
Dispozitive depoluare


11


40
Ventilare faţă


12


30
Ştergătoare faţă


13


40
Cutie servitudine inteligentă


14


30
Liberă

140
Schimbarea unui ştergător


Aşezare lamele faţă în poziţia
specifică



- La mai puţin de un minut după ce aţi
întrerupt contactul, activaţi comanda
ştergătoarelor de parbriz spre în jos
pentru a aşeza lamelele de-a lungul
stâlpilor parbrizului (poziţie specifică).
Înlocuire lamelă faţă


- Ridicaţi braţul,

- Desfaceţi lamela şi îndepărtaţi-o.

- Montaţi noua lamelă.

- Rabataţi braţul.
Înlocuire lamelă spate


- Ridicaţi braţul, apoi desfaceţi lamela
şi îndepărtaţi-o.

- Montaţi noua lamelă şi coborâţi braţul.


SCHIMBARE LAMELĂ ŞTERGĂTOR DE PARBRIZ

Pentru a strânge lamelele, puneţi contactul
şi activaţi comanda ştergătoarelor de
parbriz.

141


Remorcarea
ASISTEN
ŢĂ RAPID
Ă
7


Fără ridicare (pe patru roţi)

Trebuie să folosiţi întotdeauna o bară de
remorcare.


Prin faţă



- desfaceţi capacul apăsând pe partea
de jos a acestuia,

- înfiletaţi inelul mobil de remorcare
până la capăt.


REMORCARE
Cu ridicare (numai pe 2 roţi)

Este de preferat să ridicaţi vehiculul cu
ajutorul unui dispozitiv profesionist de
ridicare.
Prin spate



- desfaceţi partea superioară a
capacului cu ajutorul unei monede,

- înfiletaţi inelul mobil de remorcare
până la capăt.


Vehicule cu cutie de viteze mecanică (versiune diesel)

Pentru vehiculele echipate cu o cutie
de viteze mecanică, este necesar ca
schimbătorul de viteze să fie în punctul
mort, nerespectarea acestei particularităţi
poate conduce la deteriorarea anumitor
componente ale sistemului de frânare şi
la absenţa asistenţei frânării la repornirea
motorul.

142
Remorcarea
Sfaturi generale
Respectaţi legislaţia în vigoare din ţara
dumneavoastră.
Verificaţi că greutatea vehiculului tractor
este mai mare decât cea a vehiculului
tractat.
Şoferul trebuie să rămână la volanul
vehiculului remorcat.
Circulaţia pe autostradă şi pe drum expres
este interzisă în condiţii de tractare.
Dacă se efectuează tractarea cu cele patru
roţi pe sol, utilizaţi întotdeauna o bară de
remorcare omologată; corzile elastice şi
centurile sunt interzise.
În cazul tractării cu motorul oprit, nu mai
sunt asistate frânarea şi direcţia.
În următoarele cazuri, este imperativ să
apelaţi la un profesionist pentru remorcare:


- vehicul în pană pe autostradă sau pe
drum expres,

- imposibilitatea trecerii cutiei de viteze
pe punctul mort, deblocării direcţiei sau
eliberării frânei de staţionare,

- tractare doar cu două roţi pe sol,

- absenţa barei de remorcare omologată...
