2012 CITROEN DS5 Libretti Di Uso E manutenzione (in Italian)

191Informazioni pratiche

Montaggio della ruota
Montaggio della ruota di scorta tipo "ruotino"
Se il veicolo è equipaggiato di cerchi in alluminio, al serraggio dei bulloni, durante il rimontaggio, è normaleconstatare che le rondelle non sono a contatto con la ruota di scortatipo "ruotino". La ruota è trattenuta dall'appoggio conico di ogni bullone.
Dopo la sostituzione diuna ruota
Per riporre correttamente la ruota foratanel bagagliaio (non nell'alloggiamentodel ruotino), togliere prima il coperchio centrale. Se si utilizza la ruota di scor ta tipo "ruotino", non superare la velocità di80 km/h.Far controllare al più presto il serraggio dei bulloni e la pressione della ruota
di scor ta presso la rete CITROËN o un riparatore qualificato.Far riparare la ruota forata e rimontarlaal più presto sul veicolo.


Elenco delle operazioni
)
Collocare la ruota sul mozzo. )
Av vitare i bulloni fino in battuta. )
Effettuare un preserraggio del bulloneantifurto con la manovella smontaruota 1dotata della boccola antifurto 5.)
Effettuare un preserraggio degli altri bulloni solo con la manovella smontaruota 1.

)Abbassare completamente il veicolo. )Ripiegare il cric 2e toglierlo. ) Bloccare il bullone antifurto con lamanovella smontaruota 1
dotata di boccolaantifurto 5.)
Bloccare gli altri bulloni solo con la
manovella smontaruota 1 . )
Ricollocare i coperchietti su ciascun
bullone (secondo l'equipaggiamento).) Riporre gli attrezzi nel contenitore.

193Informazioni pratiche

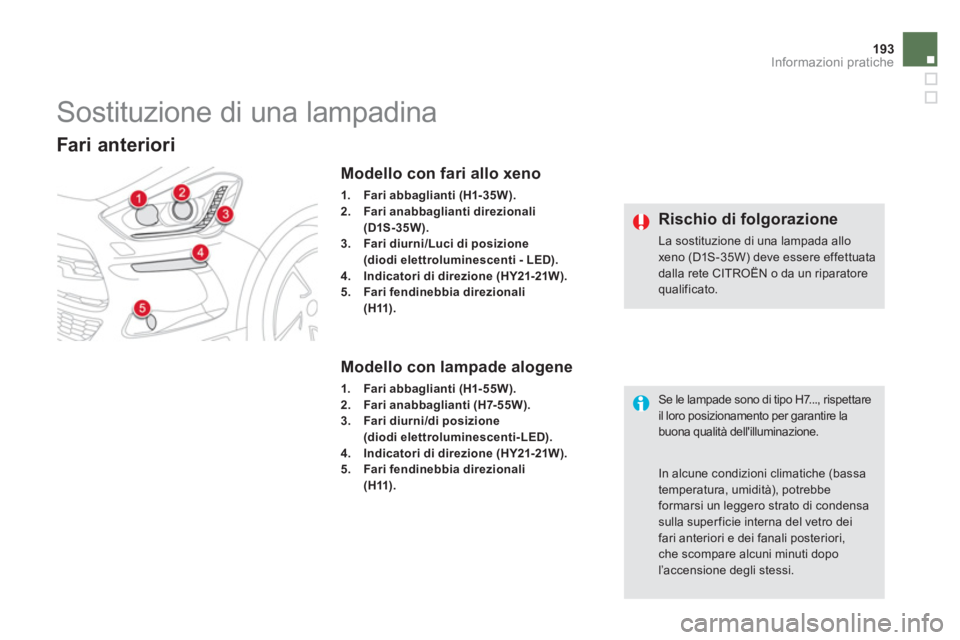

Sostituzione di una lampadina
Fari anteriori
Modello con fari allo xeno
1.Fari abbaglianti (H1- 35W).2.Fari anabbaglianti direzionali
(D1S-35W).3.Fari diurni/Luci di posizione(diodi elettroluminescenti - LED).4.Indicatori di direzione (HY21-21W).5.Fari fendinebbia direzionali(H11).
Modello con lampade alogene
1.Fari abbaglianti (H1- 55W).2.
Fari anabbaglianti (H7-55W).3.Fari diurni/di posizione
(diodi elettroluminescenti-LED).4.Indicatori di direzione (HY21-21W).5.Fari fendinebbia direzionali
(H11).
Se le lampade sono di tipo H7..., rispettare il loro posizionamento per garantire labuona qualità dell'illuminazione.

In alcune condizioni climatiche (bassa temperatura, umidità), potrebbeformarsi un leggero strato di condensa sulla superficie interna del vetro dei fari anteriori e dei fanali posteriori, che scompare alcuni minuti dopo l’ac c ensi o ne degli stessi.



Rischio di folgorazione

La sostituzione di una lampada alloxeno (D1S -35W) deve essere effettuata dalla rete CITROËN o da un riparatorequalificato.

) Togliere il coperchio protettivo in plastica
tirando la linguetta. ) Rimuovere il connettore con la lampada
premendo il pernetto situato in basso.) Estrarre la lampada per sostituirla.
Per rimontare, eseguire queste operazioni insenso inverso.


I fari sono equipaggiati di vetri inpolicarbonato, rivestiti con una vernice di protezione: )nonpulirli con un panno asciuttoo abrasivo, con un prodotto detergente o con del solvente,)utilizzare una spugna con acqua e sapone, )se si utilizza un getto ad altapressione in punti particolarmente sporchi, evitare di dirigere la lancia in maniera prolungata sui fari,sui fanali e sul loro contorno, per evitare di danneggiare la vernice di protezione e le guarnizioni di tenuta.
)Evitare di toccare direttamentela lampada con le dita: usare dei panni che non lascino pelucchi. La sostituzione di una lampada deveessere effettuata con il faro spento daalcuni minuti (rischio di gravi ustioni).
È tassativo utilizzare lampade di tipoantiultravioletti (UV) per non deteriorare il faro.
Sostituire sempre una lampada difettosa con una lampada nuova avente lo stessoriferimento e le stesse caratteristiche.
Fari anabbaglianti (modellocon lampade allo xeno)

La sostituzione di una lampada alloxeno D1S deve essere effettuata dalla rete CITROËN o da un riparatore qualificato, pericolo di folgorazione.
In caso di anomalia di una dellelampade D1S, si consiglia di sostituirle tutte.

Informazioni pratiche
Fari anabbaglianti
(modello con lampade alogene)





Fari abba
glianti
(modello con lampade alogene)
)
Premere la parte superiore del connettore poi spostare l'insieme verso il basso. )
Rimuovere il connettore con la lampada.)
Estrarre la lampada per sostituirla.
Per il rimontaggio, eseguire queste operazioniin senso inverso ma inserendo per prima la parte inferiore della lampada.

)
Togliere il coperchio protettivo in plastica
tirando la linguetta. )Togliere il coperchio protettivo in plastica
tirando la linguetta.)Scollegare il connettore e la lampada premendo il pernetto situato in basso.)Estrarre la lampada per sostituirla.
Per il rimontaggio, eseguire queste operazioni
in
senso inverso.

Fari diurni/luci di posizione
Per la sostituzione di questo tipo di lampadinea diodi e le guide di luci, consultare la reteCITROËN o un riparatore qualificato.
La rete CITROËN propone un kit per la
sostituzione dei diodi elettroluminescenti-LEDs.
Indicatori di direzione
Un lampeggiamento più veloce dellaspia dell'indicatore di direzione (destroo sinistro) indica l'anomalia di una delle lampade del lato corrispondente.
La lam
pada dell'indicatore di direzione è situtata sotto al faro anteriore. )
Ruotare di un quarto di giro il portalampada e rimuoverlo.)
Sostituire la lampada difettosa. Per il rimonta
ggio, effettuare queste operazioniin senso inverso.
Per la sostituzione di queste lampade,è possibile consultare la rete CITROËN
o un riparatore qualificato.

Informazioni pratiche
Fari fendinebbia
) Rimuovere il deflettore sotto la scocca. )
Scollegare il connettore della lampada. )
Ruotare di un quarto di giro la lampadae sostituirla.
Per rimontare, eseguire queste operazioni in senso inverso.
Per la sostituzione di queste lampade, è anche
possibile consultare la rete CITROËN o un
riparatore qualificato.

Indicatori di direzione laterali integratiFaretti dei retrovisori
esterniPer la sostituzione di queste lampade rivolgersi alla rete CITROËN o ad un riparatore qualificato.
Per la sostituzione del diodo elettroluminescente-LED, consultare la reteCITROËN o un riparatore qualificato.

1.Luci di posizione (diodi elettroluminescenti-LED).2.Indicatori di direzione (PY21W ambra).3.Luci di retromarcia (P21W).4.
Luci di stop (P21W).5.Fendinebbia (P21W).
Fanali posteriori
Indicatori di direzione e luci di
stop (sui parafanghi)
) Aprire il bagagliaio poi rimuovere lo sportello d'accesso. )
Scollegare il connettore del fanale. )
Svitare i due dadi di fissaggio del fanale.
)Estrarre con precauzione il fanale dall'esterno. Le mollette di tenuta si agganciano automaticamente. )Ruotare di un quarto di giro il portalampada e sostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

Sostituzione delle lampade dei fari a diodi elettroluminescenti/LED

Per la sostituzione, rivolgersi alla rete CITROËN o ad un riparatore qualificato.
