2012 CITROEN C5 Navodila Za Uporabo (in Slovenian)

XI
!
183
PRAKTIČNE INFORMACIJE
ZAMENJAVA ŽARNICE
Sprednje luči


Model s ksenonskimi žarnicami
(D1S)


1.
Dvofunkcijske ksenonske luči
(zasenčene luči/dolge luči):

D1S

2.
Luči za zavijanje:
HP19

3.
Dnevne/pozicijske luči
(diode)


Za vzdrževanje sprednjih optič-
nih blokov ter za zamenjavo žarnic
HP19, D1S in diod se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Nevarnost električnega šoka

Ksenonsko žarnico je potrebno za-
menjati v CITROËNOVI servisni
mreži ali v usposobljeni servisni
delavnici.

Žarnice D1S je priporočljivo zame-
njati hkrati, ko katera od njih ne de-
luje več. Žarometi so opremljeni s
polikarbonatnim steklom,
prevlečenim z zaščitnim pre-
mazom:


)
ne čistite jih s suho ali grobo
krpo, niti s čistilnimi sredstvi
ali topili,


)
uporabite gobo in milnato
vodo,

)
pri uporabi visokotlačne na-
prave za pranje se pri odstra-
njevanju trdovratne umazanije
izogibajte daljšemu pranju ža-
rometov, luči in njihovih robov,
da ne bi poškodovali premaza
in tesnil.



)
Žarnice ne prijemajte s prsti,
ampak uporabite suho krpo, ki
ne pušča sledi.
Pustite žaromete izklopljene nekaj
minut in šele nato zamenjajte žar-
nico (nevarnost hudih opeklin).
Obvezno uporabljajte žarnice z ul-
travijolič
no-zaščito (UV), da ne bi
poškodovali žarometa.
Pokvarjeno žarnico vedno zame-
njajte z novo enake vrste in enakih
lastnosti.

XI

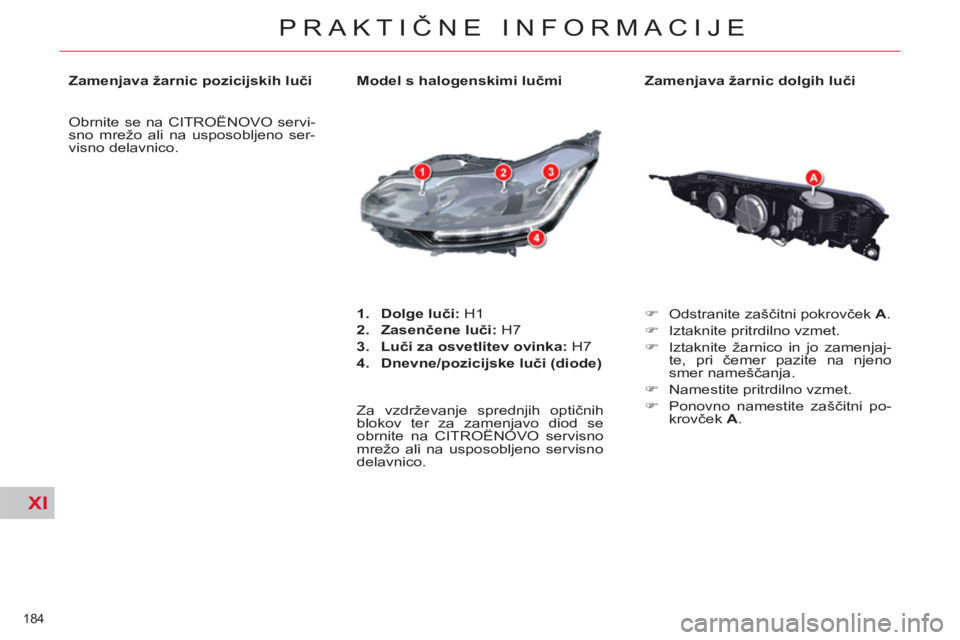

184
PRAKTIČNE INFORMACIJE


Zamenjava žarnic dolgih luči


)
Odstranite zaščitni pokrovček A
.

)
Iztaknite pritrdilno vzmet.

)
Iztaknite žarnico in jo zamenjaj-
te, pri čemer pazite na njeno
smer nameščanja.

)
Namestite pritrdilno vzmet.

)
Ponovno namestite zaščitni po-
krovček A
.

Model s halogenskimi lučmi


1.
Dolge luči:
H1

2.
Zasenčene luči:
H7

3.
Luči za osvetlitev ovinka:
H7

4.
Dnevne/pozicijske luči (diode)



Za vzdrževanje sprednjih optičnih
blokov ter za zamenjavo diod se
obrnite na CITROËNOVO servisno
mrežo ali na usposobljeno servisno
delavnico.
Zamenjava žarnic pozicijskih luči
Obrnite se na CITROËNOVO servi-
sno mrežo ali na usposobljeno ser-
visno delavnico.

XI
185
PRAKTIČNE INFORMACIJE


Zamenjava žarnic pozicijskih
luči
Obrnite se na CITROËNOVO servi-
sno mrežo ali na usposobljeno ser-
visno delavnico.
Zamenjava žarnic zasenčenih
luči


)
Odstranite zaščitni pokrovček B
.

)
Odklopite konektor, tako da ga
stisnete med palcem in kazal-
cem.

)
Sprostite žarnico z obeh kovin-
skih spon.

)
Izvlecite žarnico.

)
Zamenjajte žarnico, pri čemer
narahlo pritisnite v smeri osi.

)
Priklopite konektor, tako da ga
potisnete do konca.

)
Ponovno namestite zaščitni po-
krovček B
.

Zamenjava luči za osvetljevanje
ovinka


)
Odstranite zaščitni pokrovček C
.

)
Odklopite konektor, tako da ga
stisnete med palcem in kazal-
cem.

)
Sprostite žarnico z obeh njenih
kovinskih spon.

)
Izvlecite žarnico.

)
Zamenjajte žarnico, pri čemer
narahlo pritisnite v smeri osi.

)
Priklopite konektor, tako da ga
potisnete do konca.

)
Ponovno namestite zaščitni po-
krovček C
.

XI

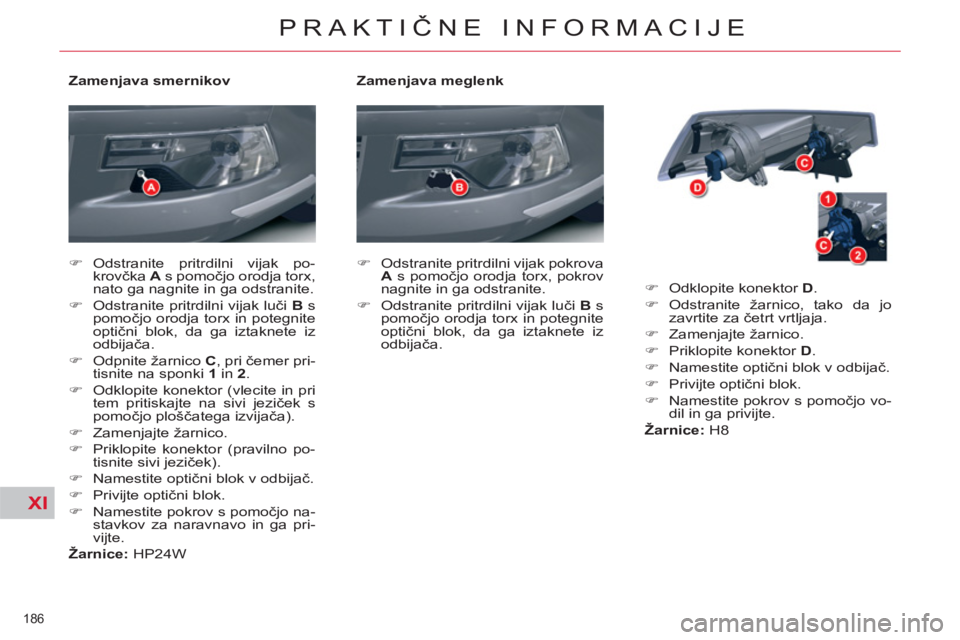

186
PRAKTIČNE INFORMACIJE


Zamenjava meglenk


)
Odstranite pritrdilni vijak pokrova
A
s pomočjo orodja torx, pokrov
nagnite in ga odstranite.

)
Odstranite pritrdilni vijak luči B
s
pomočjo orodja torx in potegnite
optični blok, da ga iztaknete iz
odbijača.
)
Odklopite konektor D
.

)
Odstranite žarnico, tako da jo
zavrtite za četrt vrtljaja.

)
Zamenjajte žarnico.

)
Priklopite konektor D
.

)
Namestite optični blok v odbijač.

)
Privijte optični blok.

)
Namestite pokrov s pomočjo vo-
dil in ga privijte.

Žarnice:
H8
Zamenjava smernikov


)
Odstranite pritrdilni vijak po-
krovčka A
s pomočjo orodja torx,
nato ga nagnite in ga odstranite.

)
Odstranite pritrdilni vijak luči B
s
pomočjo orodja torx in potegnite
optični blok, da ga iztaknete iz
odbijača.

)
Odpnite žarnico C

, pri čemer pri-
tisnite na sponki 1
in 2
.

)
Odklopite konektor (vlecite in pri
tem pritiskajte na sivi jeziček s
pomočjo ploščatega izvijača).

)
Zamenjajte žarnico.

)
Priklopite konektor (pravilno po-
tisnite sivi jeziček).

)
Namestite optični blok v odbijač.

)
Privijte optični blok.

)
Namestite pokrov s pomočjo na-
stavkov za naravnavo in ga pri-
vijte.

Žarnice:
HP24W

XI

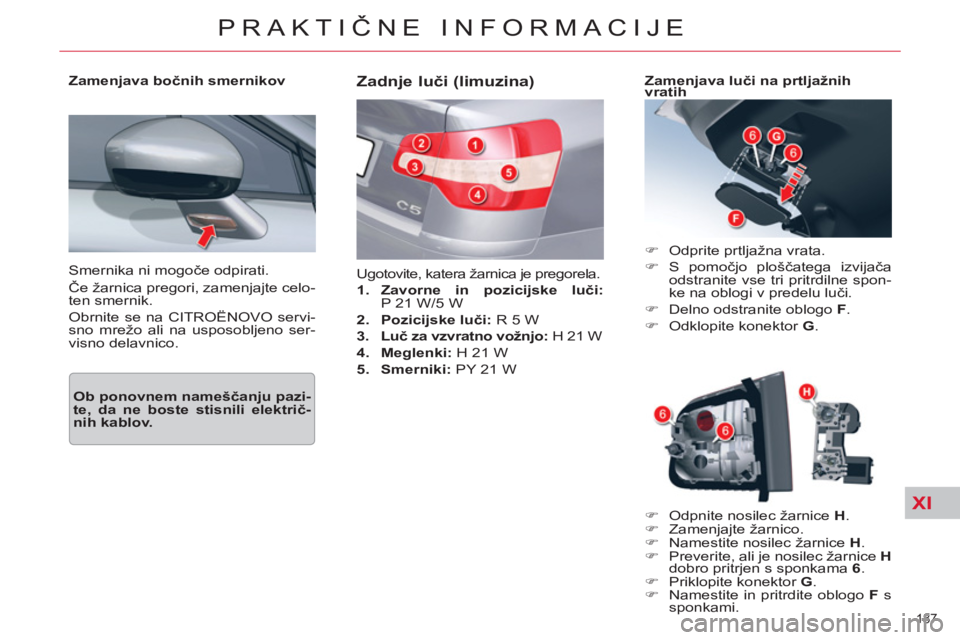

187
PRAKTIČNE INFORMACIJE

Smernika ni mogoče odpirati.
Če žarnica pregori, zamenjajte celo-
ten smernik.
Obrnite se na CITROËNOVO servi-
sno mrežo ali na usposobljeno ser-
visno delavnico.

Zamenjava bočnih smernikov

























Zadnje luči (limuzina)

Ugotovite, katera žarnica je pregorela.


1.
Zavorne in pozicijske luči:

P 21 W/5 W

2.
Pozicijske luči:
R 5 W

3.
Luč za vzvratno vožnjo:
H 21 W

4.
Meglenki:
H 21 W

5.
Smerniki:
PY 21 W

)
Odprite prtljažna vrata.

)
S pomočjo ploščatega izvijača
odstranite vse tri pritrdilne spon-
ke na oblogi v predelu luči.

)
Delno odstranite oblogo F
.

)
Odklopite konektor G
.
Zamenjava luči na prtljažnih
vratih

)
Odpnite nosilec žarnice H
.

)
Zamenjajte žarnico.

)
Namestite nosilec žarnice H
.

)
Preverite, ali je nosilec žarnice H

dobro pritrjen s sponkama 6
.

)
Priklopite konektor G
.

)
Namestite in pritrdite oblogo F
s
sponkami.




Ob ponovnem nameščanju pazi-
te, da ne boste stisnili električ-
nih kablov.

XI

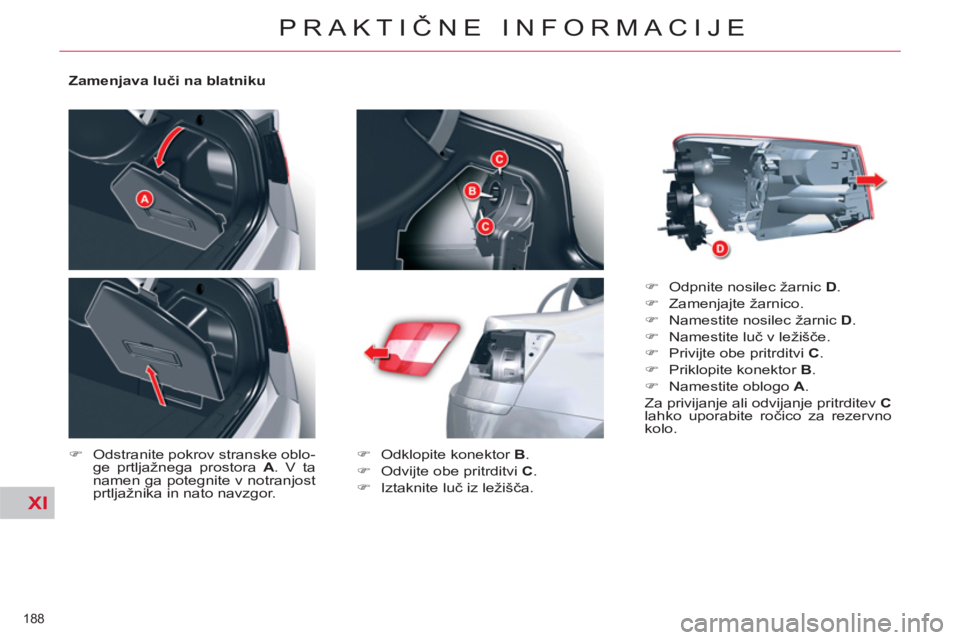

188
PRAKTIČNE INFORMACIJE


Zamenjava luči na blatniku


)
Odstranite pokrov stranske oblo-
ge prtljažnega prostora A
. V ta
namen ga potegnite v notranjost
prtljažnika in nato navzgor.
)
Odklopite konektor B
.

)
Odvijte obe pritrditvi C
.

)
Iztaknite luč iz ležišča.
)
Odpnite nosilec žarnic D
.

)
Zamenjajte žarnico.

)
Namestite nosilec žarnic D
.

)
Namestite luč v ležišče.

)
Privijte obe pritrditvi C
.

)
Priklopite konektor B
.

)
Namestite oblogo A
.
Za privijanje ali odvijanje pritrditev C

lahko uporabite ročico za rezervno
kolo.

XI

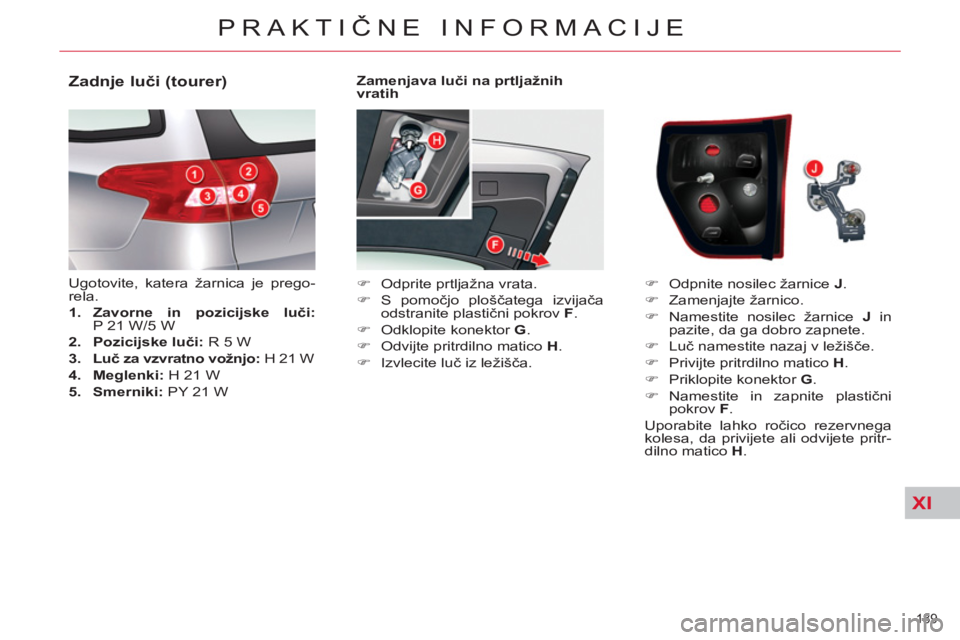

189
PRAKTIČNE INFORMACIJE


Zamenjava luči na prtljažnih
vratih


)
Odprite prtljažna vrata.

)
S pomočjo ploščatega izvijača
odstranite plastični pokrov F
.

)
Odklopite konektor G
.

)
Odvijte pritrdilno matico H
.

)
Izvlecite luč iz ležišča.



























Zadnje luči (tourer)

Ugotovite, katera žarnica je prego-
rela.


1.
Zavorne in pozicijske luči:

P 21 W/5 W

2.
Pozicijske luči:
R 5 W

3.
Luč za vzvratno vožnjo:
H 21 W

4.
Meglenki:
H 21 W

5.
Smerniki:
PY 21 W
)
Odpnite nosilec žarnice J
.

)
Zamenjajte žarnico.

)
Namestite nosilec žarnice J
in
pazite, da ga dobro zapnete.

)
Luč namestite nazaj v ležišče.

)
Privijte pritrdilno matico H
.

)
Priklopite konektor G
.

)
Namestite in zapnite plastični
pokrov F
.
Uporabite lahko ročico rezervnega
kolesa, da privijete ali odvijete pritr-
dilno matico H
.

XI

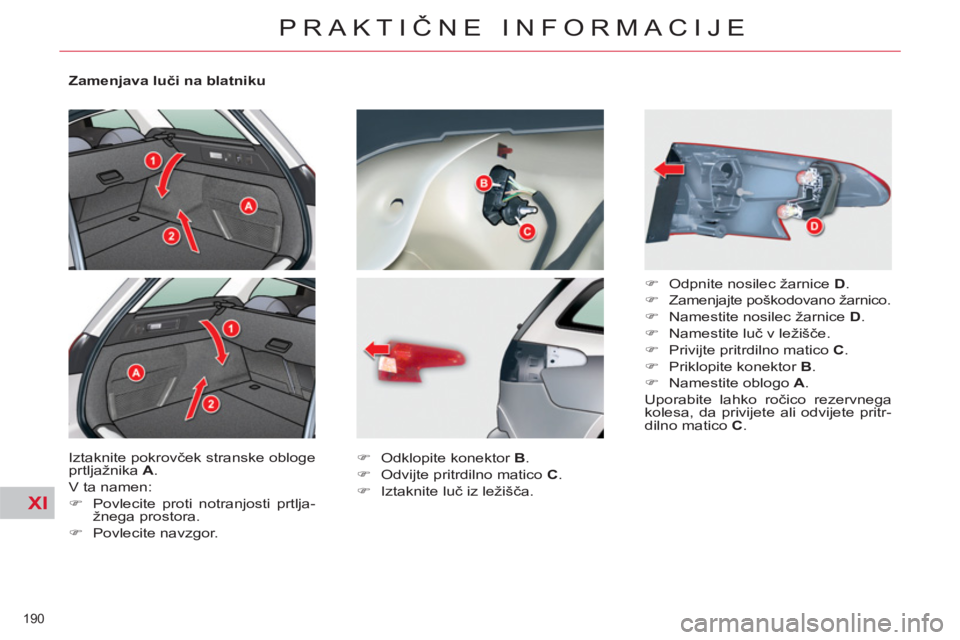

190
PRAKTIČNE INFORMACIJE


Zamenjava luči na blatniku
Iztaknite pokrovček stranske obloge
prtljažnika A
.
V ta namen:


)
Povlecite proti notranjosti prtlja-
žnega prostora.

)
Povlecite navzgor.
)
Odklopite konektor B
.

)
Odvijte pritrdilno matico C
.

)
Iztaknite luč iz ležišča.
)
Odpnite nosilec žarnice D
.

)
Zamenjajte poškodovano žarnico.

)
Namestite nosilec žarnice D
.

)
Namestite luč v ležišče.

)
Privijte pritrdilno matico C
.

)
Priklopite konektor B
.

)
Namestite oblogo A
.
Uporabite lahko ročico rezervnega
kolesa, da privijete ali odvijete pritr-
dilno matico C
.
